Installation

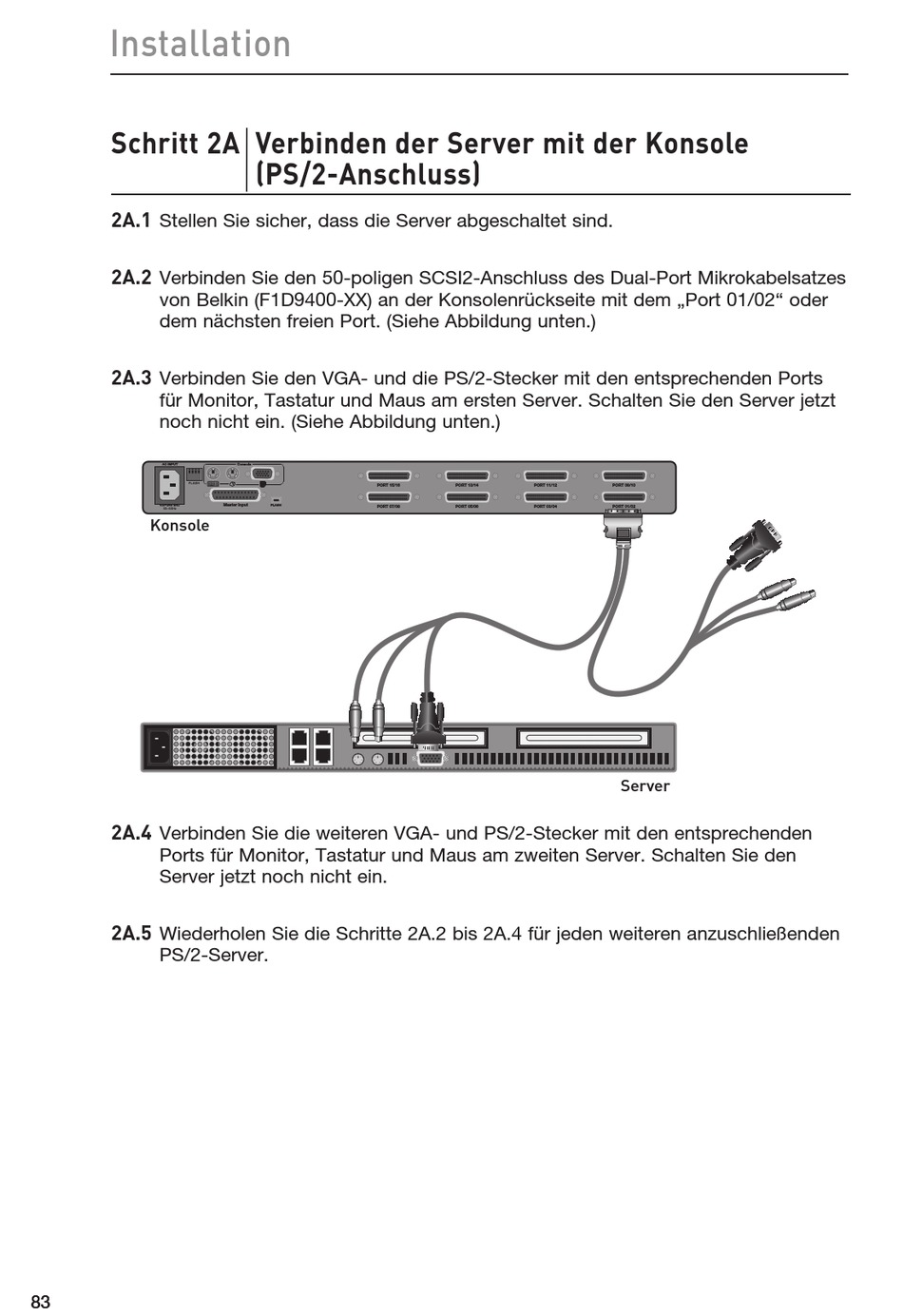

Schritt 2A Verbinden der Server mit der Konsole
2A.1
Stellen Sie sicher, dass die Server abgeschaltet sind.
2A.2
Verbinden Sie den 50-poligen SCSI2-Anschluss des Dual-Port Mikrokabelsatzes
von Belkin (F1D9400-XX) an der Konsolenrückseite mit dem „Port 01/02" oder
dem nächsten freien Port. (Siehe Abbildung unten.)
2A.3
Verbinden Sie den VGA- und die PS/2-Stecker mit den entsprechenden Ports
für Monitor, Tastatur und Maus am ersten Server. Schalten Sie den Server jetzt
noch nicht ein. (Siehe Abbildung unten.)
�� �����
FLASH
������� ���
50~60Hz
Konsole
2A.4
Verbinden Sie die weiteren VGA- und PS/2-Stecker mit den entsprechenden
Ports für Monitor, Tastatur und Maus am zweiten Server. Schalten Sie den
Server jetzt noch nicht ein.
2A.5
Wiederholen Sie die Schritte 2A.2 bis 2A.4 für jeden weiteren anzuschließenden
PS/2-Server.
83 83 83
(PS/2-Anschluss)
�������
���� �����
������ ����� �����
���� �����
���� ����� ���� ����� ���� �����
���� ����� ���� ����� ���� �����
Server
