Installation

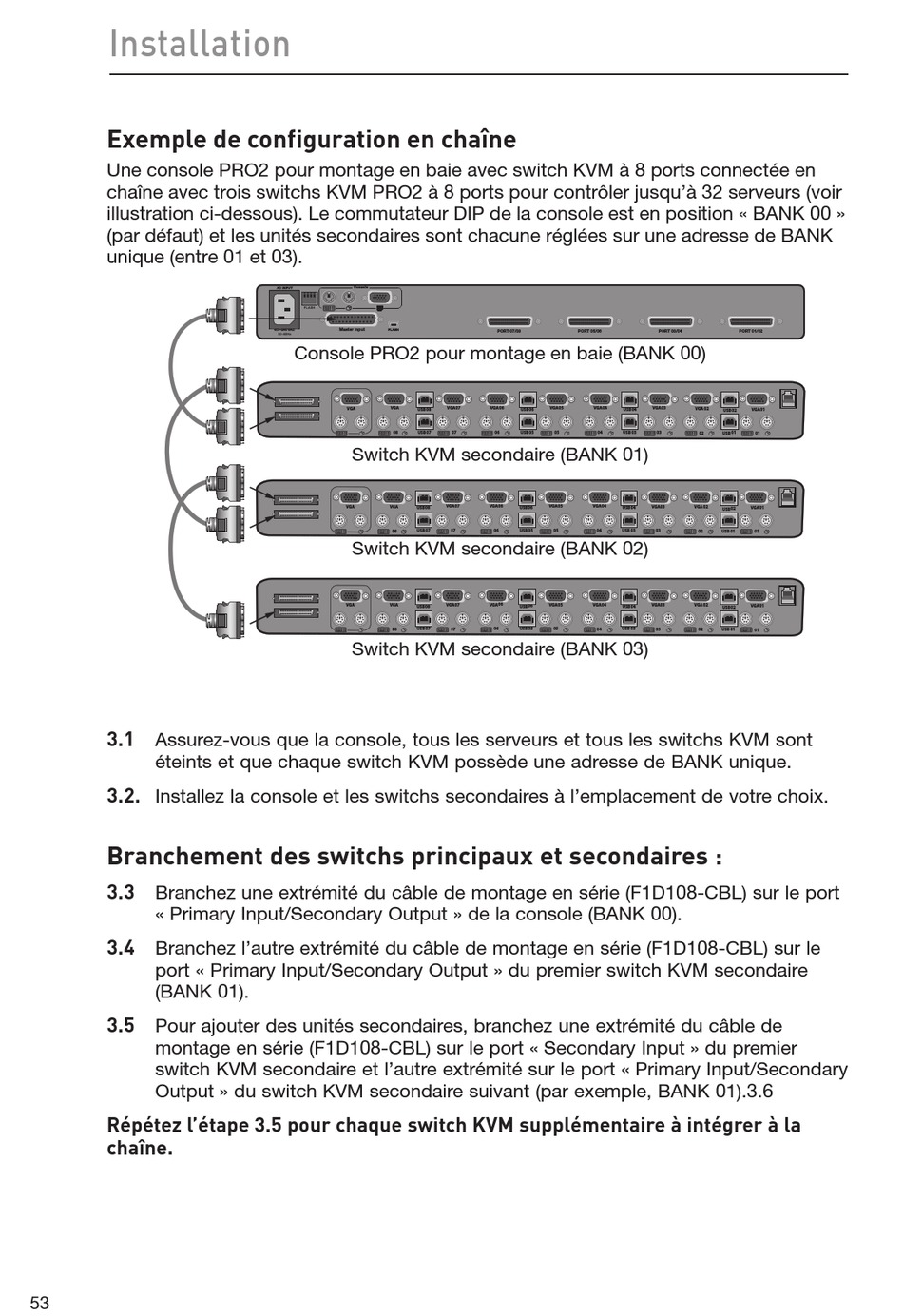

Exemple de configuration en chaîne
Une console PRO2 pour montage en baie avec switch KVM à 8 ports connectée en
chaîne avec trois switchs KVM PRO2 à 8 ports pour contrôler jusqu'à 32 serveurs (voir
illustration ci-dessous). Le commutateur DIP de la console est en position « BANK 00 »
(par défaut) et les unités secondaires sont chacune réglées sur une adresse de BANK
unique (entre 01 et 03).
3.1
Assurez-vous que la console, tous les serveurs et tous les switchs KVM sont
éteints et que chaque switch KVM possède une adresse de BANK unique.
3.2.
Installez la console et les switchs secondaires à l'emplacement de votre choix.
Branchement des switchs principaux et secondaires :
3.3
Branchez une extrémité du câble de montage en série (F1D108-CBL) sur le port
« Primary Input/Secondary Output » de la console (BANK 00).
3.4
Branchez l'autre extrémité du câble de montage en série (F1D108-CBL) sur le
port « Primary Input/Secondary Output » du premier switch KVM secondaire
(BANK 01).
3.5
Pour ajouter des unités secondaires, branchez une extrémité du câble de
montage en série (F1D108-CBL) sur le port « Secondary Input » du premier
switch KVM secondaire et l'autre extrémité sur le port « Primary Input/Secondary
Output » du switch KVM secondaire suivant (par exemple, BANK 01).3.6
Répétez l'étape 3.5 pour chaque switch KVM supplémentaire à intégrer à la
chaîne.
