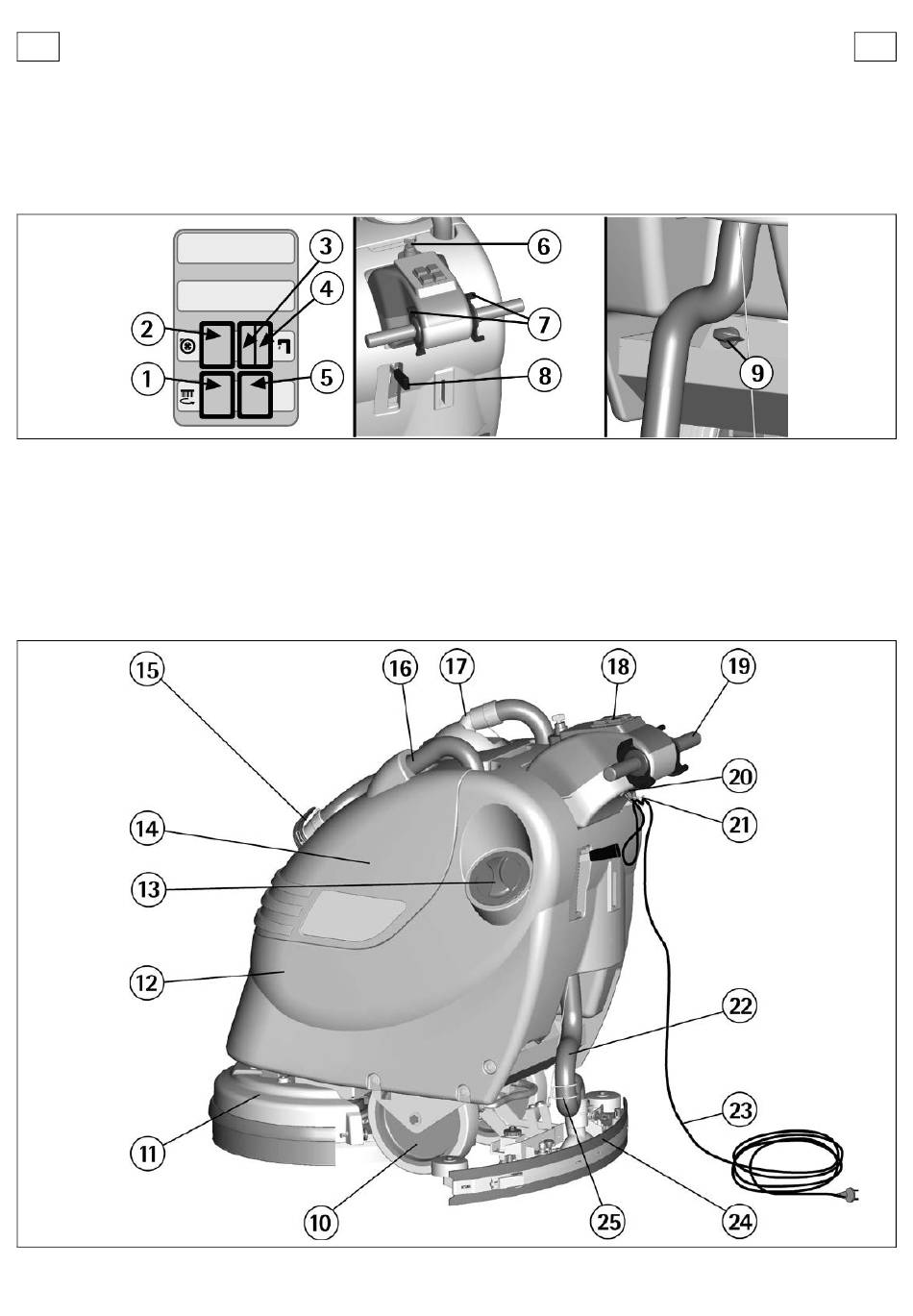

ZEICHENERKLÄRUNG ARMATURENBRETT UND BETÄTIGUNGEN
1. SCHALTER BÜRSTENMOTOR
2. SCHALTER SAUGMOTOR
3. KONTROLLLEUCHTE FÜR ANWESENHEIT DER SPANNUNG
4. KONTROLLLEUCHTE MAGNETVENTIL EINGESCHALTEN
5. WIEDERHERSTELLENDE SICHERUNG BÜRSTENMOTOR

LEGENDE MASCHINE

10. RÄDER
11. GRUPPE BÜRSTENGEHÄUSE
12. FRISCHWASSERTANK
13. EINFÜLLSTUTZEN FÜR FRISCHWASSER
14. SCHMUTZWASSERTANK
15. ABWASSERSTÖPSEL SCHMUTZWASSERTANK
16. EINFÜHRUNGSSITZ SCHLAUCH SAUGFUSS
17. DECKEL ABSAUGUNG
6. SCHLÜSSELSCHALTER (OPTIONAL)
7. HEBEL BÜRSTENANTRIEB
8. HEBEL SAUGFUSSHEBUNG
9. KNOPF WASSERZUFUHR
18. ARMATURENBRETT
19. HANDGRIFFE FÜHRUNGSHOLM
20. NETZSTECKER
21. HALTERUNG KABELBLOCKIERUNG
22. SCHLAUCH SAUGFUSS
23. NETZKABEL
24. GRUPPE SAUGFUSS
25. FEDERFÜHRUNG SCHLAUCH SAUGFUSS
