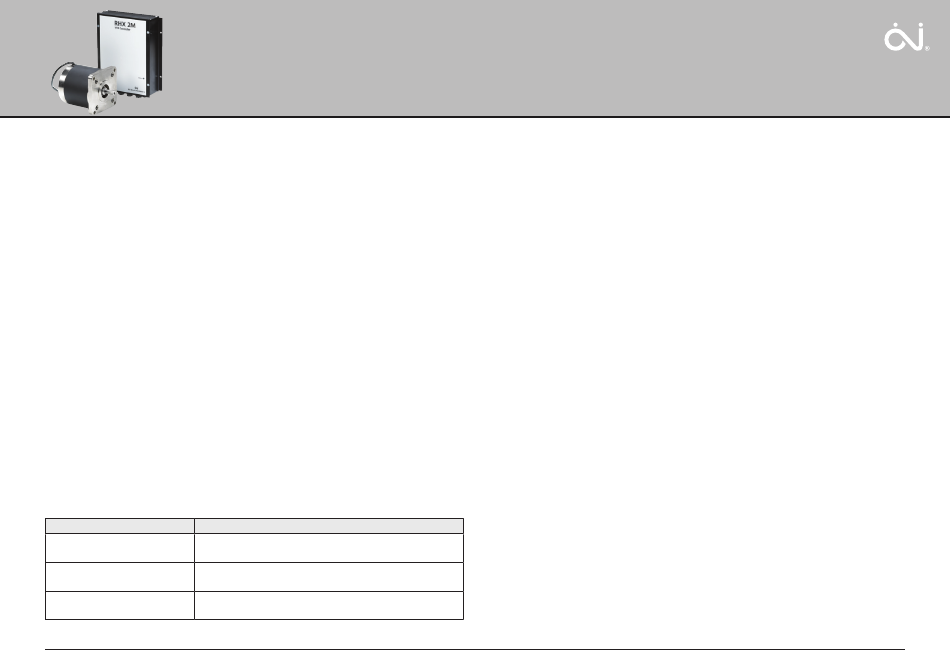

ALLGEMEINE ANGABEN

RHX2M ist eine Schrittmotorsteuerung, ausgelegt für eine präzise und geräuscharme
Steuerung von rotierenden Wärmetauschern in Lüftungsaggregaten.
Die Steuerung besteht aus einer Schrittmotorsteuerung, einem Schrittmotor und einem
Drehwächter. Der Drehwächter dient zur Überwachung, ob der Rotor sich entspre-
chend dreht.
RHX2M sorgt für eine äußerst genaue Regelung der Rotordrehzahl, was eine energie-
optimierte Wärmerückgewinnung möglich macht.
PRODUKTPROGRAMM
Typ Produkt
VVX-Steuerung und Motor 2 Nm
RHX2M-1212
Modbus 0-10 V DC IP54
VVX-Steuerung und Motor 4 Nm
RHX2M-1412
Modbus 0-10 V DC IP54
VVX-Steuerung und Motor 6 Nm
RHX2M-1612
Modbus 0-10 V DC IP54
FUNKTION
RHX2M-1x12 lässt sich mit Vorteil als Ersatz für herkömmliche Getriebemotorlösungen
einsetzen. Der Schrittmotor verfügt im gesamten Drehzahlbereich über ein gleichmäßi-
ges Moment, im Unterschied zu Getriebemotoren, die bei niedrigen bzw. hohen Dreh-
zahlen Moment verlieren. Die konstante Momentkennlinie des Schrittmotors ermöglicht
einen wesentlich größeren Arbeitsbereich, in dem sich die Rotordrehzahlen präzise
regeln lassen. Damit ist eine energieoptimierte Steuerung der Wärmerückgewinnung
möglich, und lassen sich genauere Temperaturen erzielen.
RHX2M lässt sich entweder mit einem 0-10 V-Signal oder über Modbus steuern, und
eignet sich daher sowohl für die Kopplung an eine herkömmliche Lüftungsautomatik als
auch für modernere Lösungen, wie z. B. OJ Air2 von OJ Electronics.
Der Schrittmotor wird in Mikroschritten mit sinusförmigen Konstantstromsignalen
gesteuert, um eine Motorwellenrotation mit gleichmäßigem Moment im gesamten
Drehbereich zu gewährleisten. Hiermit werden Momentimpulse vermieden und ein
geräuscharmer Betrieb erreicht.
VERBOT DER INBETRIEBNAHME
Eine Inbetriebnahme ist so lange ausdrücklich verboten, bis die Maschine/das Produkt,
in die/das oben erwähnte Produkt eingebaut wird, insgesamt als in Übereinstimmung
mit allen relevanten Bestimmungen der Maschinenrichtlinie 98/37/EWG sowie der natio-
nalen Gesetzgebung, z.B. Bekanntmachungen der Gewerbeaufsicht erklärt wurde.
Das Produkt darf erst unter Spannung gesetzt werden, wenn die gesamte Installation
die Anforderungen ALLER relevanten EU-Richtlinien einhält.
Ist das Produkt gemäß dieser Installationsanleitung und geltenden Installationsvorschrif-
ten installiert, wird es von der Werksgarantie umfasst.
Ist das Produkt beschädigt, z. B. während des Transports, ist es zu untersuchen und
von dazu autorisiertem Personal zu reparieren, bevor das Produkt unter Spannung
gesetzt wird.
INSTALLATION
RHX2M ist für den Einbau in den Steuerkasten des Wärmetauschers ausgelegt.
