o 6

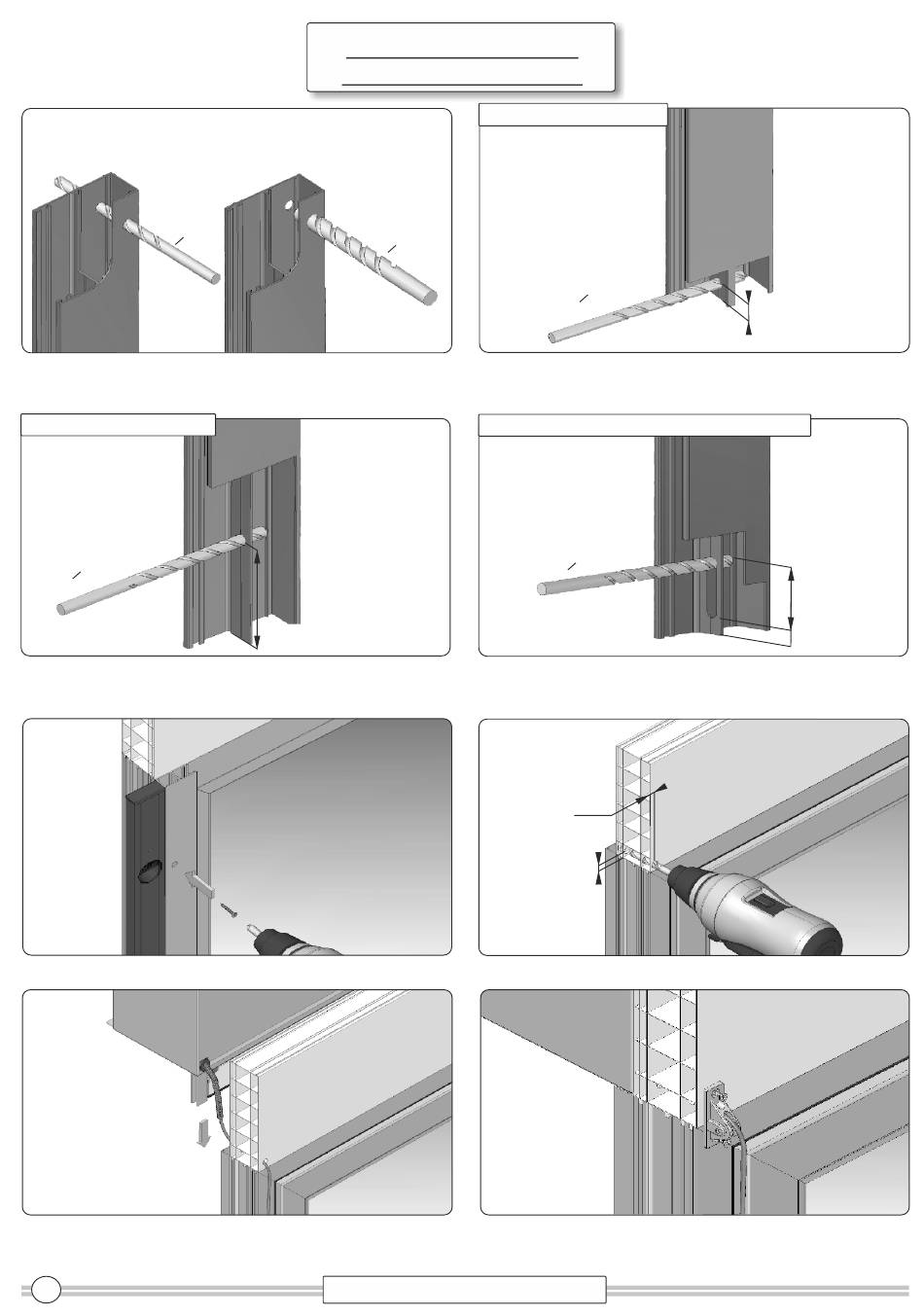

1. Öffnungen in Führungen anbohren. Mit dem Bohrer mit Durchmesser
6 mm eine Öffnung über die zwei Wänden der Führung ausführen
und mit dem Bohrer mit dem Durchmesser 10 mm die Öffnung nur
in der ersten Wand von der äußeren Seite der Führung zu vergrößern.
BOHREN FÜR SCHIEBER
o o 8
3. Bei dem Einbau des Rollladens mit Riegeln den Mittelteil der Führung
mit dem Bohrer mit Durchmesser 8 mm in der Entfernung von 50 mm
von der Unterkante durchbohren.
5. Mit der Libelle die Führungen auf der einzubauenden Fläche
ausgleichen und dann verschrauben.
7. Auf die verschraubten Führungen den Kasten auflegen, dabei auf
verschrauben. Umlegen der Leine und der Feder durch das vorher
gebohrtes Loch und Anpassung der Federlänge an die Breite der
Erweiterung achten
8
MONTAGEART
MIT ERWEITERUNG
o 10
o 10
50 mm
MONTAGEART MIT ERWEITERUNG
WIERCENIE POD RYGLE
o o 8
2. Bei dem Einbau des Rollladens mit automatischen Riegeln den
Mittelteil der Führung mit dem Bohrer mit Durchmesser 8 mm in
der Entfernung von 15 mm von der Unterkante durchbohren.
BOHREN FÜR TREIBSTANGENVERSCHLUSS
o o 6
4. Bei dem Einbau des Rollladens mit Treibstangenverschluss den
Mittelteil der Führung mit dem Bohrer mit Durchmesser 6 mm in der
Entfernung von 8 mm von der Unterkante fräsen. Die Öffnung soll
die Länge 35 mm aufweisen.
15mm
20mm
6. Das Loch für die Leine mit dem Bohrer mit Durchmesser 12 mm in der
Entfernung 20 mm von der Unterkante der Erweiterung durchbohren.
8. Die Leine durch die Führung der Leine umlegen und dann.
15 mm
35 mm
8 mm
