o 6

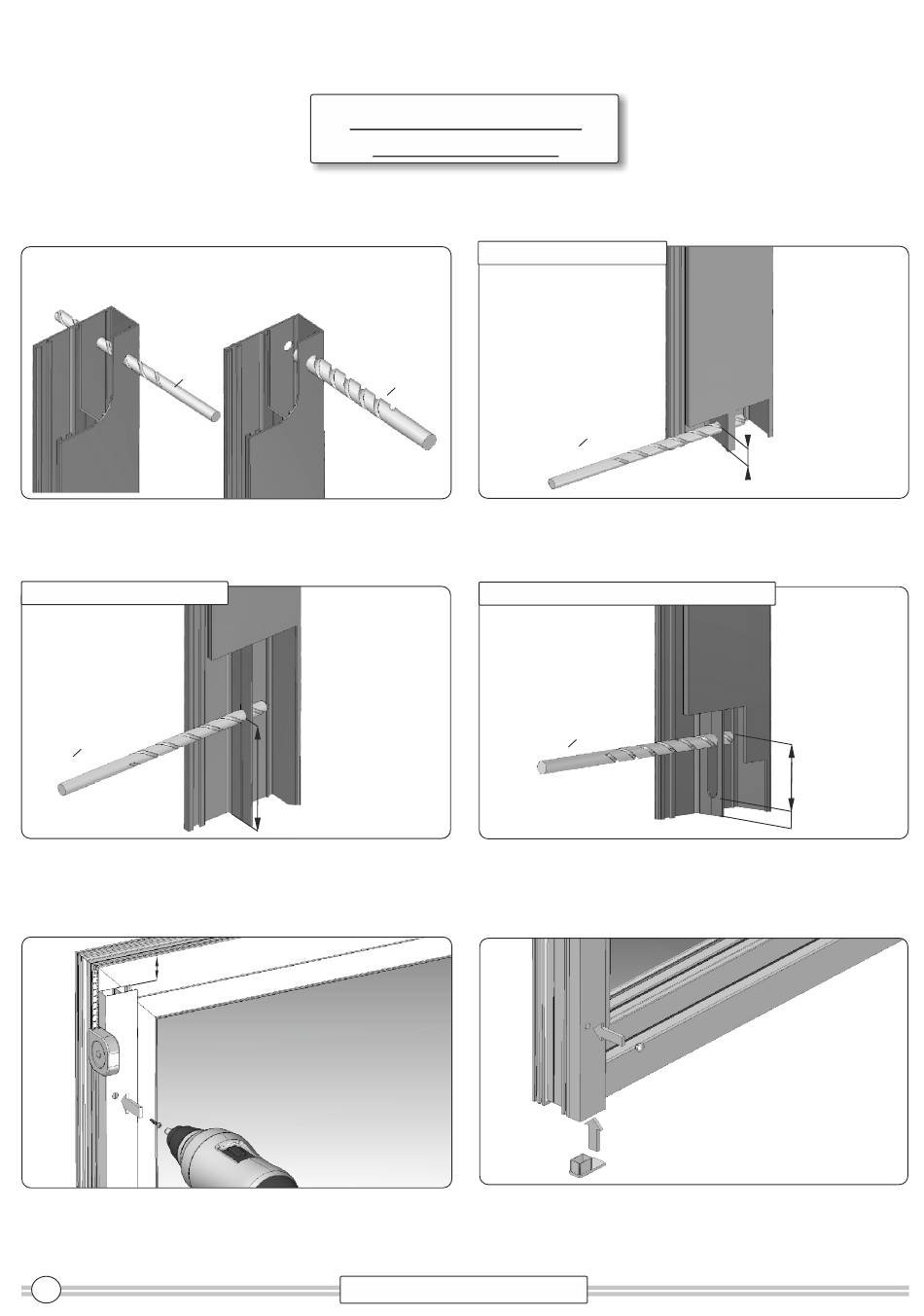

1. Öffnungen in Führungen anbohren. Mit dem Bohrer mit
Durchmesser 6 mm eine Öffnung über die zwei Wänden der
Führung ausführen und mit dem Bohrer mit dem Durchmesser
10 mm die Öffnung nur in der ersten Wand von der äußeren
Seite der Führung zu vergrößern.
BOHREN FÜR SCHIEBER
o o 8
3. Bei dem Einbau des Rollladens mit Riegeln den Mittelteil der
Führung mit dem Bohrer mit Durchmesser 8 mm in der Entfernung
von 50 mm von der Unterkante durchbohren.
3 5 m m
5. Die Führung 35 mm oberhalb der oberen Kante des
Fensterrahmens verschrauben.
6
MONTAGEART
MIT DER LEINE
o 10
o 10
50 mm
MONTAGEART MIT DER LEINE
BOHREN FÜR RIEGEL
o o 8
2. Bei dem Einbau des Rollladens mit automatischen Riegeln den
Mittelteil der Führung mit dem Bohrer mit Durchmesser 8 mm in
der Entfernung von 15 mm von der Unterkante durchbohren.
BOHREN FÜR DREHSTANGENSCHLOß
o o 6
4. Bei dem Einbau des Rollladens mit Treibstangenverschluss den
Mittelteil der Führung mit dem Bohrer mit Durchmesser 6 mm in
der Entfernung von 8 mm von der Unterkante fräsen. Die Öffnung
soll die Länge 35 mm aufweisen.
6. Schrauben in Führungen verschrauben und dann
Abdeckungen einlegen und bei Bedarf untere Abdeckungen
der Führungen einbauen .
15 mm
35 mm
8 mm
