3
4
2
1
5

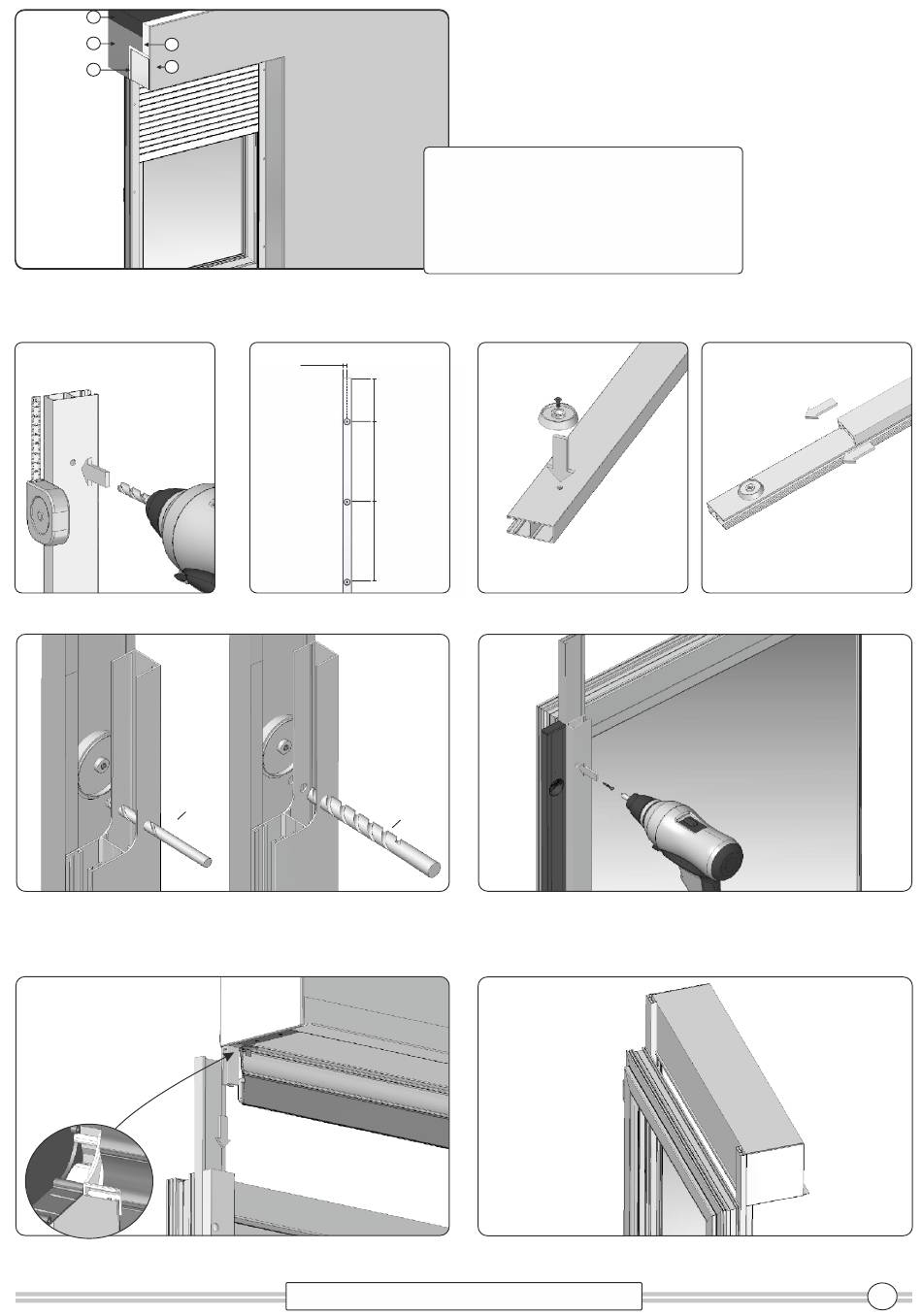

12. Beispielhafter Aufbau des Rollladens IT2000.
Bei der Montage auf dem Fensterrahmen mit eingesetzten Handläufern oder flachen
13. Öffnungen in der Führung mit dem Bohrer 3 mm durch eine
Wand entsprechend den Maßen auf der Zeichnung bohren.
o 6
15. Löcher im Set bohren (Führung und Distanzleiste) Mit dem Bohrer
mit Durchmesser 6 mm eine Öffnung durch die Führung und die
Distanzleiste ausführen und mit dem Bohrer mit dem Durchmesser
10 mm die Öffnung nur in der ersten Wand der Führung von der
äußeren Seite zu vergrößern.
17. Den Kasten auf die Führungen aufschieben.
Drückern empfiehlt es sich, Distanzleisten zu verwenden.
24,5mm
70mm
max.500mm
max.500mm
o 10
o 10
MONTAGEART MIT ELEKTROANTRIEB
1. Putz
2. Dämmung
3. Sturzaufbau
4. Porenbeton
5. Zusätzliche Dämmung für Schutz
gegen Unterfrierung der Wand
14. Riegelsperren mit mitgelieferten Schrauben verschrauben und
dann die Distanzleiste auf die Führung aufschieben.
16. Mit der Libelle die Führung mit der Distanzleiste auf einer zu
montierenden Fläche ausgleichen, anschließend verschrauben.
5
