Indstilling af slaglængde
DK
Aktuatoren er fra fabrikken indstillet til slaglængde 10 mm.
Denne slaglængde skal, afhængig af den anvendte ventiltype, tilpasses ventilens løftehøjde.

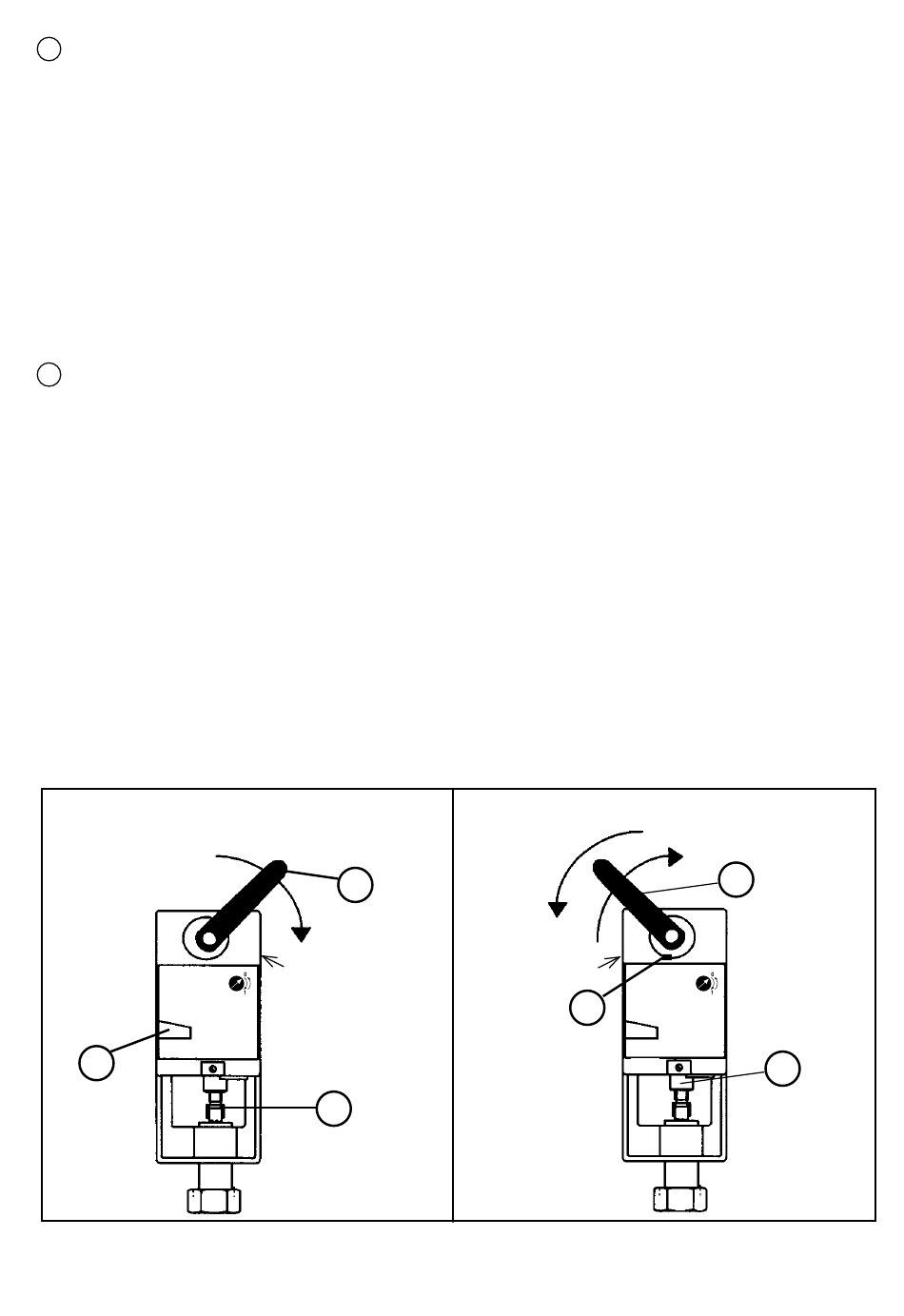

A) Ved hjælp af gearudløserknappen (1) og håndtag (2) bringes motor i position "1"
B) Juster den firkantede skrue (3) så motor stopper 1–3 mm før der er kontakt med
endestoppet i position "1". Fastspænd kraterskrue (5), således at indstillingen af
endestoppet i position „1" fikseres.
C) Ved hjælp af gearudløserknappen (1) bringes motor nu i position "0" og endestop (4)
løsnes.
D) Håndtag (2) og endestop (4) flyttes med uret indtil kontakt med fuld åben ventilspindel
registreres.
E) Fastgør igen endestop (4) og indstilling af endestoppene er afsluttet.
Ustawianie skoku
PL
Skok napędu został nastawiony fabrycznie na 10 mm.
W zależności od typu zaworu skok siłownika należy wyregulować odpowiednio do skoku
zaworu.
A) Ustawić siłownik w położeniu "1" przyciskając przycisk zwalniania przekładni (1) i
przekręcić rączkę (2).
B) Wyregulować śrubę (3) tak aby siłownik zatrzymał się w odległości 1–3 mm zanim osiągnie
zderzak krańcowy w położeniu "1". Dokręcić wkręt dociskowy z końcem wgłębionym (5).
C) Teraz ustawić silnik w położeniu "0" (poprzez przesunięcie rączki) przy pomocy przycisku
zwalniania przekładni i odczepić zderzak krańcowy (4).
D) Przesunąć uchwyt (2) i zderzak krańcowy (4) zgodnie z ruchem wskazówek zegara aż styk
z całkowicie otwartym wrzecionem zaworu zostanie zarejestrowany (lekki opór).
E) Ponownie zaczepić zderzak krańcowy (4), co zakończy nastawianie zderzaków
krańcowych.
A + B
0
1
2
1
Pos.
3
C + D + E
C
D
Pos.
4
9
2
0
1
5
