Flexicon PF7 Betriebsanleitung Seite 33

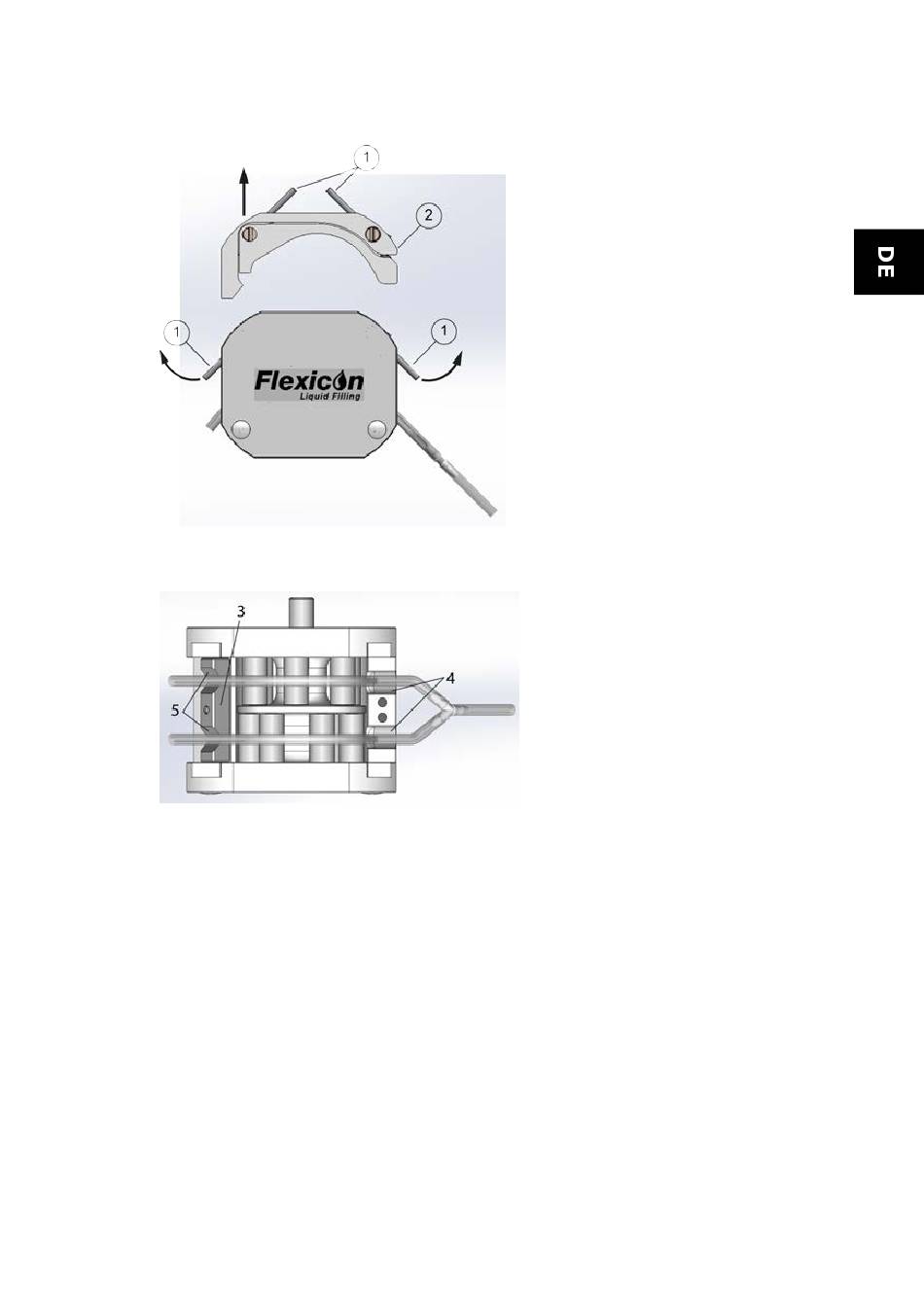

1. Zum Öffnen des Dosierkopfes die beiden Arretierhebel (1) nach oben
schwenken und die Schlauchbrücke (2) anheben.
2. Die passende Schlauchklemme (3) auf den Passstift setzen und die
vorgesehenen Schläuche in den Dosierkopf einsetzen.
3. Pumpenkopf von oben gesehen. Der Y-Verbinder muss auf der rechten Seite
des Dosierkopfes befestigt werden.
Die Schläuche müssen in den beiden Vertiefungen (4+5) liegen.
4. Die Schlauchbrücke (2) auf die beiden Führungen setzen und die beiden
Arretierhebel (1) nach unten drücken.
Schläuche dürfen keinesfalls über Nacht im Pumpenkopf bleiben.
Zumindest sind die Arretierhebel (1) zur Entlastung der Schläuche nach
oben zu schwenken.
