7 Einrichten des Förderpfades
7.1 Schlauch auswählen
Die Wahl der Schläuche richtet sich nach der Anwendung und dem abzufüllenden

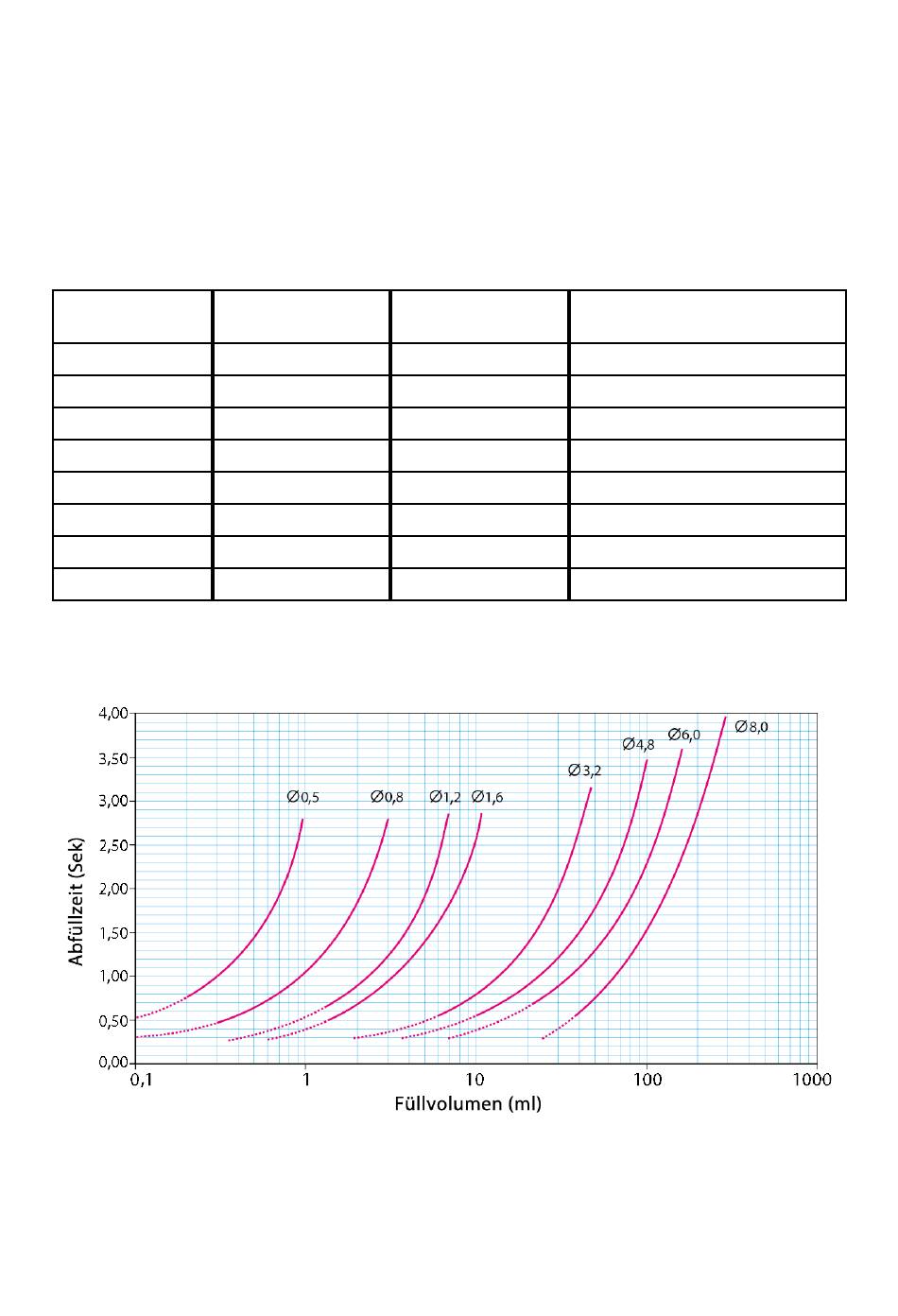

Volumen. Anhand der unten dargestellten Tabelle und dem niedrigsten zu
dosierenden Volumen können die entsprechenden Schläuche bestimmt werden.
Zur Gewährleistung stabiler und genauer Ergebnisse empfehlen als Richtschnur
folgenden Werte:
Volumen
(ml)
< 0,50
0,50 - 1,00
1,00 - 1,70
1,70 - 7,00
7,00 - 12,0
12,0 - 22,0
22,0 - 35,0
> 35,0
* Rückschlagventil verwenden
30
Füllnadel
(mm I.D.)
0,6
1,0
1,0
1,6
3,2
4,5
6,0
8,0 *
Schläuche
(mm I.D.)
0,5
0,8
1,2
1,6
3,2
4,8
6,0
8,0
m-PF7-Betriebsanleitung-
Y-Schlauchverbinder
(mm I.D.)
1,2
1,2
1,8
1,8
3,6
4,8
4,8
7,5
