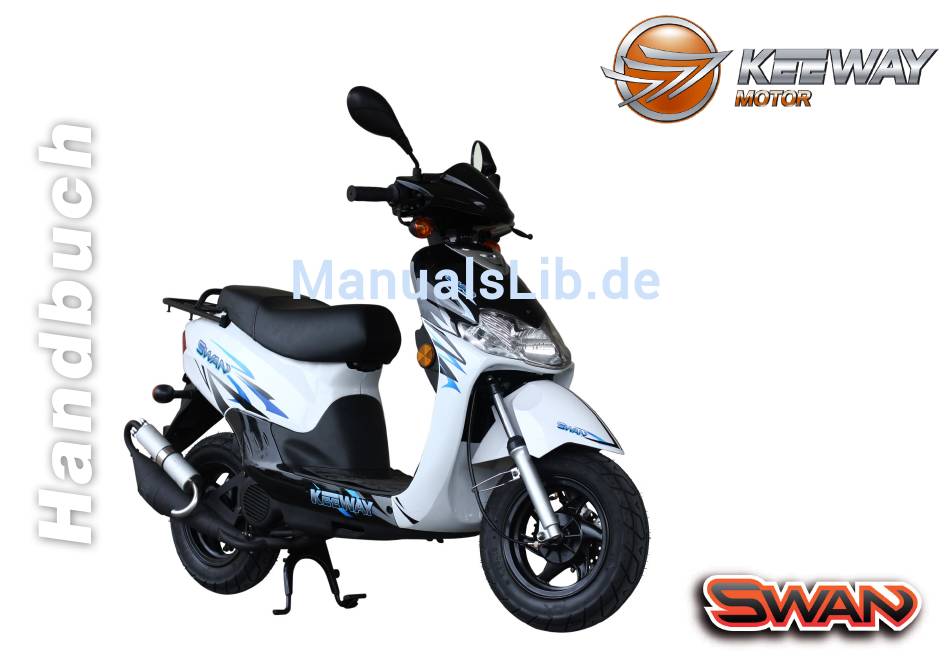

Seite 2: Vorwort
Karcher Industrial Products KEEWAY Generalimporteur Gewerbestr. 42 Vorwort 75217 Birkenfeld Vielen Dank, dass Sie sich für KEEWAY ACHTUNG www.karcher-products.de entschieden haben! Bitte beachten Sie die so gekennzeichneten Hinweise. diesem Handbuch wird korrekte Handhabung Ihres Motorrollers beschrieben. Um möglichst lange Freude an Ihrem Fahrzeug zu haben, befolgen Sie alle Hinweise und Erklärungen... -
Seite 3: Inhaltsverzeichnis
Inhalt Vorwort ..................2 Inhalt ...................3 Sicherheitshinweise ..............4 Bedienelemente................5 Instrumente.................6 Zündung & Starter ..............7 Licht & Blinker................8 Kickstarter / Staufach / Batterie ..........9 Starten des Motors ..............10 Vor der Fahrt................10 Fahren ..................12 Einfahrperiode ................13 Wartung ..................14 Einlagern des Fahrzeugs............17 Technische Daten ..............18 Wartungsplan ................19 Schmieröltabelle ...............20 Servicescheckheft ..............21... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Dieses Handbuch ist Teil des Fahrzeugs und sollte immer - auch • Gepäck beeinflusst die Leistung und die Fahrstabilität. bei einem Weiterverkauf - diesem beiliegen. • Befestigen Sie Gepäck mit einem Gummiband oder einem Seil. In diesem Kapitel werden wichtige Sicherheitshinweise erklärt, •... -
Seite 5: Bedienelemente
Bedienelemente 1. Bremshebel für die Hinterradbremse 8. Öltank 14. Gepäckträger 2. Linker Griff 9. Sitzfachschloss 15. Staufach 3. Instrumententafel 10. Seitenständer 16. Helmhaken 4. Rechter Griff 11. Hauptständer 5. Bremshebel für die Vorderradbremse 12. Kickstarter 6. Gashebel 13. Luftfilter 7. Zündschloss... -
Seite 6: Instrumente
Instrumente 1. Tankanzeige Zeigt den Benzinstand an, wenn die Zündung eingeschaltet ist. 2. Tachometer Zeigt die Geschwindigkeit in km/h an. 3. Ölwarnleuchte Leuchtet bei zu niedrigem Ölstand. 4. Kilometerzähler Zeigt den Gesamtkilometerstand des Fahrzeugs 5. Blinkeranzeige Blinkt rechts, wenn der rechte Blinker gesetzt ist. Blinkt links, wenn der linke Blinker gesetzt ist. -
Seite 7: Zündung & Starter
Zündung & Starter Zündung ein “ON” - Bringen Sie den Schlüssel in diese Position, um den Motor zu starten. Zündung aus “OFF” - Die Zündung ist aus, der Schlüssel kann abgezogen werden. Lenkerschloss “LOCK”: Drehen Sie den Lenker nach links bis zum Anschlag. Stecken Sie dann den Schlüssel in das Zündschloss und drehen Sie diesen auf Position Lenkerschloss. -
Seite 8: Licht & Blinker
Licht & Blinker Scheinwerfer, Instrumentenbeleuchtung und Rücklicht gehen an. Parklicht, Instrumentenbeleuchtung und Rücklicht gehen an. • In dieser Position sind Scheinwerfer, Rücklicht und Instrumentenbeleuchtung aus. Fernlicht Abblendlicht Lichthupe Drücken Sie diese Taste, um die Hupe zu betätigen. Blinker Verwenden Sie den Blinker, wenn Sie abbiegen oder die Spur wechseln. -
Seite 9: Kickstarter / Staufach / Batterie
Kickstarter / Staufach / Batterie Das Staufach kann nun geöffnet werden. Um das Staufach wieder zu schließen, drücken Sie den Sitz herunter, bis dieser einrastet. ACHTUNG Die maximale Zuladung des Staufaches beträgt 10 kg. Versichern Sie sich, dass das Sitzbankschloss eingerastet ist. Bewahren Sie keine wertvollen Gegenstände im Staufach auf. -
Seite 10: Starten Des Motors
Starten des Motors Vor der Fahrt 1. Bevor Sie den Motor starten, prüfen Sie, ob sich ausreichend Prüfen Sie vor jeder Fahrt die einzelnen Komponenten Ihres Kraftstoff und Getriebeöl im Fahrzeug befinden. Fahrzeugs. 2. Stellen Sie nun das Fahrzeug auf den Hauptständer. Bremsen 1. - Seite 11 4. Bremsscheibe Lenker Prüfen Sie die Bremsscheibe regelmäßig auf Abnutzung und Der Lenker muss sich einwandfrei drehen lassen und leichtgängig Abrieb, bzw. sonstige Beschädigungen. sein. Um eine optimale Bremsleistung zu erzielen, muss die Es darf kein Spiel im Lenkkopf sein. Bremsscheibe in einwandfreiem Zustand sein.
-
Seite 12: Fahren
Fahren Der falsche Reifendruck führt zur schnelleren Abnutzung des 1. Klappen Sie den Haupt-, bzw. Seitenständer ein Reifens und vermindert die Fahrsicherheit und -stabilität. Der Seitenständer befindet sich an der linken Seite des Reifendruck: Vorne: 2,5 bar, Hinten: 2,5 bar Fahrzeugs. -
Seite 13: Einfahrperiode
Befindet sich ausreichend Benzin im Tank? b. Betätigen Sie einige Male den Kickstarter. c. Wenn sich Benzin im Vergaser befindet, sollte das Zündsystem geprüft werden. Sollten Sie den Fehler nicht selbst feststellen können, so suchen Sie unbedingt einen Keeway-Fachhändler auf. -
Seite 14: Wartung
Schmierung Sie hierzu den Inspektionsplan in diesem Handbuch. Die korrekte Schmierung des Fahrzeuges verbessert die Fahrei- Wartungs- und Reparaturarbeiten müssen von einer Keeway- genschaften, schützt das Fahrzeug vor Verschleiß und erhöht die Fachwerkstatt durchgeführt werden. Fahrsicherheit. Schmieren Sie die Teile wie folgt in regelmäßigen Abständen:... - Seite 15 Zündkerze 3. Ziehen Sie nach dem Einstellen die Feststellschraube (1) wie- Entfernen Sie während der ersten 1000 km und danach der fest. alle 4000 km Rückstände an der Zündkerze mit Hilfe einer Metallbürste oder eines Zündkerzenreinigers. Ver- wenden Sie Spezialwerkzeug, um den Abstand der zwei Elektroden der Zündkerze einzustellen.
- Seite 16 Scheinwerfer einstellen Bringen Sie die Verkleidung wieder an. Der Strahl des Scheinwerfers kann nach oben und un- ten justiert werden. Auswechseln von Rücklicht, Bremslicht und Kennzeichen- Justieren Sie die Einstellschraube, die sich an der Un- beleuchtung terseite des Frontgehäuses befindet (1), mithilfe eines Gehen Sie zum Auswechseln von Rücklicht, Bremslicht und Schraubendrehers auf die gewünschte Position.
-
Seite 17: Luftfilter
Die Batterie befindet sich unter dem Sitz und sollte regelmäßig Lösen Sie den Befestigungsbolzen überprüft werden. 2 des Luftfilters und nehmen Sie Um die Batterie herauszunehmen, gehen Sie folgendermaßen diesen ab. vor: Lösen Sie die Schraube 3 der seit- lichen Abdeckung und nehmen Sie Schalten Sie Motor und Zündung vollständig aus. -
Seite 18: Technische Daten
Technische Daten Motor Abgasnorm Euro 2 Lagern Sie die Batterie an einem trockenen, kühlen Ort, wo diese nicht dem direkten Sonnenlicht ausgesetzt ist. Laden Hubraum 49 cm³ Sie die Batterie alle zwei Monate. Motorart 1-Zylinder, 2-Takt Topspeed 45 km/h Parken Sie das Fahrzeug an einem kühlen, trockenen Ort. Versichern Sie sich, dass es nicht dem direkten Sonnenlicht Leistung 2,8 kW / 6.750 U/Min. -
Seite 19: Wartungsplan
Elektrische Bauteile Zylinderkopf I / C I / C Auspuff I / C I / C Vordere & hintere Radlager A: Einstellen C: Reinigen I: Prüfen R: Ersetzen Vorrangig gilt der Wartungsplan des KEEWAY-Händlers. Serviceintervalle wie angegeben oder einmal pro Jahr. -
Seite 20: Schmieröltabelle
Federbeinöl Tachometerzahnrad OKS-400 (Vielz- weckschmierfett auf Lithiumbasis) Lenklager OKS-400 (Vielz- weckschmierfett auf Lithiumbasis) Radlager OKS-400 (Vielz- weckschmierfett auf Lithiumbasis) Bremsbetätigungsstift OKS-400 (Vielz- weckschmierfett auf Lithiumbasis) Batterieanschlüsse Petroleum- Schmierfett I: Prüfen R: Ersetzen T: Nachfüllen Vorrangig gilt die Schmieröltabelle des KEEWAY-Händlers. -
Seite 21: Servicescheckheft
Servicescheckheft Auslieferungsinspektion . Inspektion (1.000 km) Kilometerstand:_______________ Händlerstempel / Unterschrift / Datum Kunde: Unterschrift: Händlerstempel / Unterschrift / Datum . Inspektion (4.000 km) . Inspektion (8.000 km) Kilometerstand:_______________ Kilometerstand:_______________ Händlerstempel / Unterschrift / Datum Händlerstempel / Unterschrift / Datum... - Seite 22 Servicescheckheft . Inspektion (16.000 km) . Inspektion (12.000 km) Kilometerstand:_______________ Kilometerstand:_______________ Händlerstempel / Unterschrift / Datum Händlerstempel / Unterschrift / Datum . Inspektion (20.000 km) . Inspektion (24.000 km) Kilometerstand:_______________ Kilometerstand:_______________ Händlerstempel / Unterschrift / Datum Händlerstempel / Unterschrift / Datum...
-
Seite 23: Schaltplan
Schaltplan... - Seite 24 © Karcher Industrial Products...
