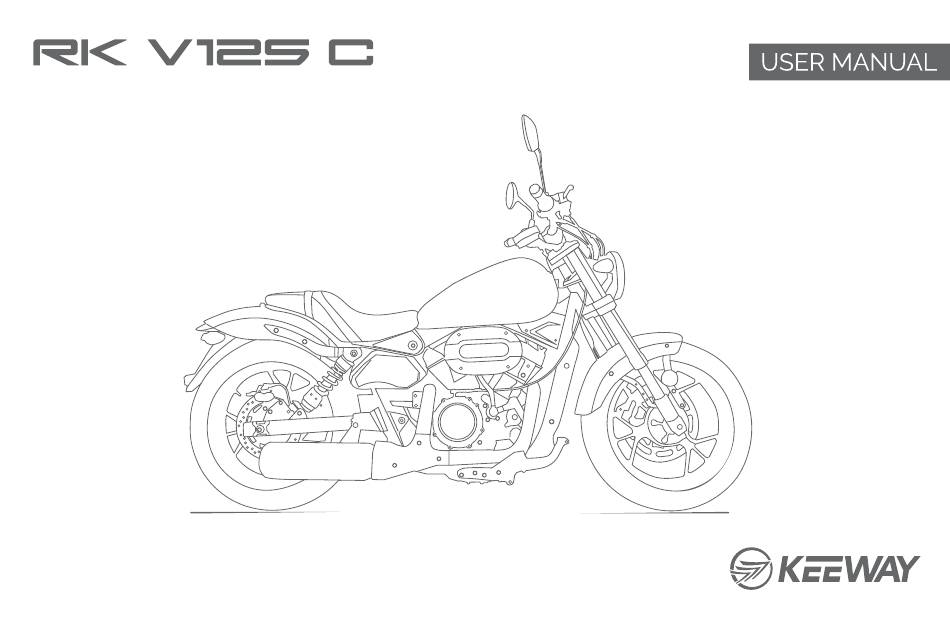

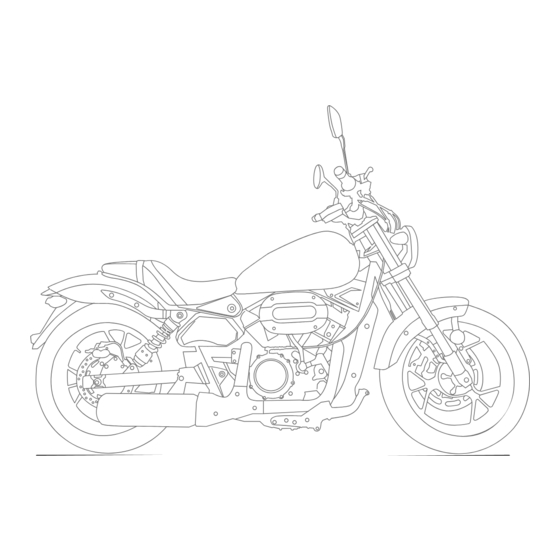

KEEWAY RK V125 C Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KEEWAY RK V125 C

Inhaltszusammenfassung für KEEWAY RK V125 C

  • Seite 75: Schema Elettrico Rk V125 C

    XVII. Schema elettrico RK V125 C...
  • Seite 151 VORWÄRTS Sehr geehrter Benutzer: Vielen Dank, dass Sie sich für das von unserem Unternehmen entwickelte und produzierte zweirädrige Motorrad RK V125 C entschieden haben! Dieses Modell wurde von unserem Unternehmen auf der Grundlage fortschrittlicher Technologie und avantgardistischer Designkonzepte im In- und Ausland entwickelt und hergestellt.

  • Seite 152: Anmerkung

    WICHTIGER HINWEIS Bitte halten Sie sich bei der Bedienung und beim Fahren des Fahrzeugs an die Bestimmungen diesem Handbuch und halten Sie sich strikt an die nationalen und lokalen Verkehrsgesetze und -vorschriften und achten Sie stets auf Ihre persönliche Sicherheit! Dieses Wartungshandbuch gehört zum notwendigen Zubehör dieses Fahrzeugs.
  • Seite 153 INHALT I. Benutzerhinweise ..............................6 1.1 Sicherheitshinweise ..............................6 1.2 Position der Nummern (Abbildung 1)........................6 2. Kurze Einführung in das zweirädrige Motorrad ..................... 8 2.1. Der Anwendungsbereich von zweirädrigen Motorrädern ................8 2.2. Merkmale von zweirädrigen Motorrädern ......................8 2.3.
  • Seite 154 4.2. Armaturenbrett und Zündschalter ........................14 4.3. Zündschalter ................................16 4.4. Rechte Schalterkombination ..........................17 4.5. Linke Schalterkombination ........................... 18 4,6. So wird der Kraftstofftank geöffnet (Abb. 9) ....................20 4.7. Bereifung ................................... 21 V. Bedienungsanleitung ............................23 5.1. Einfahren eines Neufahrzeugs ..........................23 5.2.
  • Seite 155 13: Lebensdauer des Fahrzeugs und dessen Entsorgung [Lebensdauer des Fahrzeugs] ......61 14. Motorradbezogene Einstelldaten ........................ 61 15. Tabelle der wichtigsten technischen Parameter..................62 16. Häufige Fehler und deren Ursachen bei Motorrädern ................66 17. RK V125 C Elektrischer Schaltplan ....................... 73...

  • Seite 156: Benutzerhinweise

    I. Benutzerhinweise 1.1 Sicherheitshinweise Bitte beachten Sie zu Ihrer persönlichen Sicherheit und der des Fahrzeugs die folgenden sechs Vorschriften: ①. Tragen Sie alle Arten von Schutzausrüstung auf korrekte Art und Weise. Zur Schutzausrüstung gehören Schutzhelme, Schutzbrillen, Knieschoner, Ellbogenschoner und Handschuhe. Das Tragen von Schutzausrüstung kann die Verletzungsgefahr bei einem Unfall erheblich verringern und Ihre persönliche Sicherheit in höchstem Maße schützen.

  • Seite 157: Lageplan Von Typenschild, Fahrgestellnummer, Vin-Code Und Motornummer

    Lageplan von Typenschild, Fahrgestellnummer, VIN-Code und Motornummer Bitte tragen Sie die Fahrgestell- und Motornummer unten als Referenz ein： MOTORNUMMER...

  • Seite 158: Kurze Einführung In Das Zweirädrige Motorrad

    Das zweirädrige Motorrad wird Ihnen ein noch nie dagewesenes Fahrerlebnis bieten！ 2.1. Der Anwendungsbereich von zweirädrigen Motorrädern RK V125 C ist ein zweirädriges Motorrad, das sich sowohl an städtische Straßen als auch an Landstraßen anpasst. 2.2. Merkmale von zweirädrigen Motorrädern 1.

  • Seite 159: Elektrische Teile

    2.5. Elektrische Teile. Sie können die elektrischen Leitungen dieses Fahrzeugs nicht selbst einbauen oder ändern, und Sie können auch die elektrische Ausrüstung nicht selbst vergrößern oder erweitern. Andernfalls wird die elektrische Anlage überlastet, was zu einer Überhitzung der Leitung, zum Durchschmelzen der Sicherung oder zu einem Kurzschluss der Leitung und sogar zu Funkenbildung führen kann, was wiederum zu einem Brand des Fahrzeugs und anderen Gefahren bringen kann.

  • Seite 160: Produkte Zum Schutz Der Sicherheit

    ein Motorrad an Personen ohne "Motorradführerschein" auszuleihen. 3. Um Schaden zu vermeiden, sollten Sie Folgendes tun: Tragen Sie auffällige Kleidung.  Fahren Sie nicht zu dicht an andere Kraftfahrzeuge heran und benutzen Sie Signale wie Blinker, Hupen und Bremslichter richtig. ...

  • Seite 161: Fahrzeugumrüstung

    3.3. Fahrzeugumrüstung Gefahr: Wenn Sie Kabel und elektrische Geräte selbst verändern, übernimmt das Unternehmen keine Verantwortung für die gefährlichen Fo lgen wie Kurzschluss von Kabeln, durchgebrannte Sicherungen, elektrische Vorrichtungen, die die Nennleistung überschreiten, oder Funkenbildung und Verbrennung des Fahrzeugs. Anmerkung: Unsachgemäße Beladung oder Übergewicht bei Motorrädern schadet der Leistung des Fahrzeugs und beeinträchtigt die Fahrstabilität des Fahrzeugs.

  • Seite 162: Gebrauchsanweisung

    4. Gebrauchsanweisung 4.1. Position der Teile 1.（Abb. 1） ① Scheinwerfer ② Blinker vorne Lx ③ Rückspiegel Lx ④ Batterie ⑤ Sitzkissen ⑥ Blinker hinten Lx ⑦ Rücklicht ⑧ Rückstrahler ⑨ Bremssattel vorne ⑩ Schalthebel ⑪ Pedal vorne Lx ⑫ Ständer Abb.
  • Seite 163 2.（Abb.2） ① Blinker vorne Rx ② Fahrgestellnummer-Platte ③ Rückspiegel Rx ④Tankdeckel ⑤ Luftfilter ⑥ Blinker hinten Rx ⑦ Bremssattel hinten ⑧ Auspufftopf ⑨ Pedal hinten Rx ⑩ Pedal Typenschild vorne Rx ⑪ Bremspedal ⑫ Hintere Aufhängung Abb. 2...
  • Seite 164 3.（Abb. 3） ① Kupplungshebel ② Linke Schalterkombination ③ Zündschalter ④ Armaturenbrett ⑤ Rechte Schalterkombination ⑥ Gasgriff ⑦ Vorderen Bremsgriff Abb.3...

  • Seite 165: Armaturenbrett Und Zündschalter

    4.2. Armaturenbrett und Zündschalter Abb. 4 Armaturenbrett（Abb. 4） Die Namen und Funktionen der Anzeigesymbole entnehmen Sie bitte der Tabelle. Code Nr. Bezeichnung Funktion Geschwindigkeitsanzeige Momentane Geschwindigkeit des Fahrzeugs Anzeige des Kilometerstandes Der Gesamtkilometerstand des Fahrzeugs Ganganzeige Anzeige der Gangstellung des Motors Anzeige der Kraftstoffmenge Anzeige der im Kraftstofftank verbliebenen Kraftstoffmenge EFI-Fehleranzeige...

  • Seite 166: Zündschalter

    Anzeige rechter Blinker Die vorderen und hinteren rechten Blinker blinken und die Kontrollleuchte leuchtet grün Alarmanzeige für Leuchtet rot auf: Das Kühlmittel ist überhitzt und das Kühlsystem ist defekt. Wassertemperatur Anzeige Vordere Positionsleuchte, Armaturenbrettbeleuchtung, hintere Positionsleuchte Begrenzungsleuchten leuchten auf Zeitanzeige Anzeige der aktuellen Peking-Zeit Zwischensumme angezeigt wird, drücken Sie die Taste lange, um die Zwischensumme zu löschen.

  • Seite 167: Rechte Schalterkombination

    Hinweis： 1. Wenn das Fahrzeug nicht verwendet wird, drehen Sie den Schlüssel in die Aus-Position“ ” oder Richtungssperre “ ” und ziehen Sie den Schlüssel ab. 2. Sperren Sie den Lenkmechanismus: Drehen Sie zunächst die Vorderseite des Fahrzeugs in die äußerste linke Position, drücken Sie den Schlüssel in der Position“...

  • Seite 168: Schutzausschalter

    1. Schutzausschalter Der Schutzausschalter befindet sich auf der rechten Seite des Richtungsgriffs, und der Schutzausschalter hat zwei Positionen：“ ”und“ ”。 AUS“ ” Der Schutzausschalter ist ausgeschaltet - in dieser Stellung ist der Zündstromkreis unterbrochen, der laufende Motor ist ausgeschaltet und kann nicht gestartet werden. EIN“...

  • Seite 169: Warnblinklicht Der Warnblinkanlage

    Wenn der "Schalter für das Überhollicht" gedrückt wird, ist das Überhollicht eingeschaltet; Wenn der "Schalter für das Überhollicht" losgelassen wird, leuchtet das Überhollicht nicht mehr. Hinweis: Das Überhollicht leuchtet nicht, wenn das aktuelle Lampenlicht auf Fernlicht eingestellt ist “ ” 2.

  • Seite 170: 4,6. So Wird Der Kraftstofftank Geöffnet (Abb. 9)

    4. Blinker-Schalter Wenn Sie nach links abbiegen, schalten Sie den "Blinker-Schalter" in die Position " "; die vorderen und hinteren Blinker auf der linken Seite und die linke Blinkleuchte auf dem Armaturenbrett leuchten auf. Wenn Sie nach rechts abbiegen, schalten Sie den "Blinker-Schalter" in die Position " ";...

  • Seite 171: Bereifung

    4.7. Bereifung Der richtige Reifendruck sorgt für ein stabiles Fahrverhalten, Fahrkomfort und langlebige Reifen. Der Reifendruck sollte bei "kalten Reifen" überprüft werden. Reifenspezifikationen und Reifendruck finden Sie in Tabelle 3: Reifendruck im Einfache Fahrt Doppelte Fahrt kalten Zustand kgf/cm2 kgf/cm2 Vorderrad 2,25 2,25...
  • Seite 172 Hinweis: 1. Wenn Sie merken, dass der Reifendruck abfällt, prüfen Sie, ob sich Nägel oder kleine Löcher im Reifen befinden und ob die Felgenseite beschädigt ist. Bei schlauchlosen Reifen wird die Luft allmählich abgelassen, wenn sie kleine Löcher haben. 2. Ein falscher Reifendruck kann zu einer abnormalen Abnutzung des Reifenprofils und sogar zu Sicherheitsunfällen führen. 3.

  • Seite 173: Bedienungsanleitung

    V. Bedienungsanleitung 5.1. Einfahren eines Neufahrzeugs Die Einfahrphase bezieht sich auf eine Behandlungsmethode, die durchgeführt wird, um sicherzustellen, dass die Verbindungsfläche zwischen den Teilen und den Teilen während der ersten Verwendung des neuen Fahrzeugs den besten Verbindungszustand erreicht. Das richtige Einfahren kann die Lebensdauer des Fahrzeugs maximieren.

  • Seite 174: Inspektion Vor Der Fahrt

    Gefahr: Schlecht eingefahrene Reifen können zum Schleudern oder zum Verlust der Kontrolle führen. Wenn Sie neue Reifen verwenden, müssen Sie besonders vorsichtig sein. Lassen Sie die Reifen innerhalb der ersten 160 Kilometer (100 Meilen) einlaufen. 6. Fahrzeugüberholung während der Einfahrzeit: Bitte führen Sie die Fahrzeugüberholung durch, nachdem das neue Fahrzeug für 1.000 Kilometer gefahren wurde.

  • Seite 175: Starten Des Motorrads

    Lenksystem, Lenkgriffe, vordere und hintere Bremsen, Kupplungen, hintere Aufhängungssysteme, elektrische Komponenten, usw. Warnung: Werden Inspektionen und ordnungsgemäße Wartungsarbeiten vor der Fahrt nicht durchgeführt, stellt dies ein Sicherheitsrisiko für das Fahren dar. 5.3 Starten des Motorrads （Abb. 11） 1. Schalten Sie das Zündschloss ein, schalten Sie den Schutzausschalter auf dieses Zeichen “ ”. 2.
  • Seite 176 Gefahr: 1. Um zu vermeiden, dass Sie beim Anfahren Fehler machen, zu schnell vorwärts fahren und eine Gefahr darstellen, legen Sie den Leerlauf ein und geben Sie kein Gas. 2. Wenn Sie nicht fahren, sollte die Motordrehzahl nicht zu hoch und die Leerlaufzeit nicht zu lang sein, da sonst der Motor überhitzt, die inneren Teile beschädigt werden und der Auspuff sich verfärbt.
  • Seite 177 Anmerkung: 1. Lassen Sie den Motor nach dem Starten 2-3 Minuten lang warmlaufen, bevor Sie auf der Straße fahren. Motoren mit unzureichender Vorwärmtemperatur verschleißen die Zylinder, Kolbenringe, Kipphebel und andere Teile während der Fahrt stärker. 2. Wenn der elektrische Startknopf “ ”，betätigt wird, sollte er bei jeder Betätigung innerhalb von 3 bis 5 Sekunden losgelassen werden;...

  • Seite 178: Fahren Mit Dem Motorrad

    5.4. Fahren mit dem Motorrad 5.4.1. Schaltvorgang (Abbildung 12, Abbildung 13) Dieses Fahrzeug hat sechs Gänge mit konstantem Eingriff; die Gänge ① und ② sind niedrige Gänge, die Gänge ③ und ④ sind mittlere Gänge und die Gänge ⑤ und ⑥ sind hohe Gänge.
  • Seite 179 Warnung: 1. Es ist strengstens verboten, einen Gang umzuschalten, wenn der Gasgriff nicht zurückgestellt wurde und der Kupplungsgriff nicht festgehalten wird, da dies sonst leicht zu Schäden am Motor und am Getriebesystem führen und Sicherheitsunfälle verursachen kann. 2. Vergewissern Sie sich beim Schalten, dass der Schalthebel getreten wurde, und lassen Sie dann den Kupplungsgriff los. 3.
  • Seite 180 5.4.2 Bergauf- oder Kurvenfahrt (Abbildung 14) 1) Wenn Sie bergauf fahren und der Gang zu hoch eingelegt ist, reicht die Leistung nicht aus, um das Fahrzeug abzubremsen. Daher muss der Gang vor dem Bergauffahren schnell heruntergeschaltet werden. 2) Beim Abwärtsfahren an einem langen Gefälle muss der Gang heruntergeschaltet werden, und die vorderen und hinteren Bremsen sollten intermittierend eingesetzt werden.

  • Seite 181: Verwendung Der Bremse

    5.4.3 Verwendung der Bremse 1) Wenn Sie abbremsen müssen, sollten Sie die vordere und hintere Bremse gleichzeitig betätigen. (Halten Sie den Griff der Vorderradbremse langsam mit der rechten Hand und treten Sie langsam mit dem rechten Fuß auf das hintere Bremspedal, um zu vermeiden, dass Sie die Vorder- und Hinterradbremse getrennt betätigen).

  • Seite 182: Wartung

    6. Wartung 6,1. Tabelle der Wartungsintervalle Das Motorrad sollte regelmäßig entsprechend der in Tabelle 4 angegebenen Zeit und Kilometerleistung gewartet werden. Das Fahrzeug muss vor der Wartung gereinigt werden. Die Symbole in der obigen Tabelle sind: "I" rechtzeitige Wartung, Reinigung, Einstellung, Schmierung oder Austausch; "C" Reinigung; "R" Austausch; "L"...
  • Seite 183 I und R ggf. alle ★Reibscheibe der Bremse I und R ggf. alle 1000km 1000km ★★Bremsöl Alle 2 Jahre ersetzen ★★Vordere hintere Anmerkung ③ vor der Verwendung Bremsanlage ★Schalter vor der Verwendung ★Lichter, Lautsprecher vor der Verwendung ★Batterie pro Monat Sicherungen Anschlussleitung Anfänglich: 20 Stunden oder 200km/I;...

  • Seite 184: Inspektion, Auswahl Und Austausch Des Motorschmieröls

    Anmerkung ② bedeutet: Wenn der Kilometerstand den höchsten Wert in der Tabelle übersteigt, wird der Wartungs- und Reparaturzyklus dennoch entsprechend der in der Tabelle angegebenen Kilometerzahl wiederholt. Anmerkung ③ bedeutet: Nur das Personal eines ausgewiesenen Händlers darf die Wartungs- und Einstellarbeiten durchführen.. 6.2.
  • Seite 185 SAE10W-30 SAE15W-40 SAE20W-50 Schmiermittelmarke: SN 10W-40 Optional] (Abb. 16) Anforderungen an die Schmierstoffqualität: SN-Niveau oder höher Die Verwendung von hochwertigem Viertakt-Motorschmieröl kann die Lebensdauer des Motors verlängern. Die Auswahl muss entsprechend der örtlichen Temperatur erfolgen (siehe Abbildung 16): Abb.16 Schmierstoffauswahl Wenn die örtliche Temperatur steigt, sollte Schmieröl mit hoher Viskosität, wie SAE15W-40, verwendet werden;...
  • Seite 186 [Ersatz] Das Schmieröl sollte während der Einfahrzeit eines neuen Fahrzeugs innerhalb von 1000 km vollständig ausgetauscht werden; nach der Einfahrzeit sollte das Schmiermittel etwa alle 4000 km gewechselt werden. 1. Stellen Sie den Motor ab, nachdem er 3 Minuten lang gelaufen ist, und stellen Sie einen Ölbehälter unter die Motorölablassschraube. 2.
  • Seite 187 Gefahr: 1. Das Auspuffrohr des Motorschmieröls und der Schalldämpfer können Personen verbrennen. Bevor Sie das alte Schmieröl ablassen, warten Sie, bis die Ablassschraube und das Auspuffrohr abgekühlt sind. 2. Kinder und Haustiere können sich verletzen, wenn sie versehentlich Schmieröl trinken. Denken Sie stets daran: Langfristige Exposition gegenüber Schmierstoffen kann Hautkrebs verursachen.

  • Seite 188: Auswahl Und Austausch Der Zündkerzen

    6.3 Auswahl und Austausch der Zündkerzen [Optional] (Abbildung 17) Zündkerzenmodell: CR8E Elektroden- Gegenüberliegende Seite der Zündkerzenhülse: 16mm abstand Abb.17 Zündkerze [Prüfen und austauschen] 1. Der Austauschzyklus der Zündkerze ist: einmal alle 8000 km. 2. Nehmen Sie den Zündkerzenstecker ab, entfernen Sie den umliegenden Schmutz, verwenden Sie den Zündkerzenschlüssel aus der Werkzeugtasche, um die Zündkerze zu entfernen, und verwenden Sie eine Drahtbürste, um die Kohlenstoffablagerungen und den Schmutz auf der Zündkerze zu entfernen.

  • Seite 189: Reinigung Und Demontage Des Luftfilters

    6.4 Reinigung und Demontage des Luftfilters (Reinigen oder austauschen] 1. Das Filterelement des Luftfilters muss regelmäßig gewartet werden: Das Filterelement muss alle 40 Stunden oder 1000 km kontrolliert, gereinigt und rechtzeitig justiert werden; der Luftfilter muss alle 80 Stunden oder 2000 km gereinigt werden; ein neues Filterelement muss alle 20000km eingesetzt werden.
  • Seite 190 [Demontage] (Abbildung 18) 1. Entfernen Sie die 4 Schrauben der Seitenabdeckung des Luftfilters und die Befestigungsschrauben des Filterelements. Nehmen Sie den Filtereinsatz heraus. 2. Montage: Gehen Sie in umgekehrter Reihenfolge wie bei der Demontage vor. LUFTFILTER Abbildung 18 Position des Luftfilters Warnung: 1.

  • Seite 191: Überprüfung Und Einstellung Des Gasgriffs

    6.5 Überprüfung und Einstellung des Gasgriffs [Kontrolle] (Bild 19) 1. Prüfen Sie, ob sich die Vorderseite des Fahrzeugs von ganz links nach ganz rechts ordnungsgemäß dreht und ob der Anschlag ordnungsgemäß ist. 2. Prüfen Sie, ob sich der Gasgriff von der vollständig geöffneten bis zur vollständig geschlossenen Position flexibel drehen lässt und ob er automatisch in die Position zurückkehren kann, wenn der Griff losgelassen wird.
  • Seite 192 [Einstellung] 1. Der freie Hub des Gasgriffs: 2- 6mm. 2. Der obere Einstellmagnet kann fein eingestellt werden, und der untere Einstellmagnet (die Verbindung zwischen dem Gasgriffventil und dem Gaszug) kann für einen bestimmten Hub eingestellt werden. 3. Lösen Sie bei der Feineinstellung zunächst die Kontermutter am oberen Einstellmagneten und drehen Sie dann den oberen Einstellmagneten zum Einstellen.

  • Seite 193: Einstellung Der Kupplung

    6.6 Einstellung der Kupplung (Abbildung 20) Der freie Hub des Kupplungsgriffs beträgt: 5-10mm. Die Rolle der Kupplung: (Abbildung 20) 1. Die Motorkurbelwelle und das variable Obere Einstellmutter Geschwindigkeitsübertragungssystem können sanft und weich kombiniert werden, um einen reibungslosen Start des Motorrads zu gewährleisten. 2.

  • Seite 194: Inspektion Und Einstellung Der Kette

    7. Inspektion und Einstellung der Kette Skala einstellen Kettenmodell: 428-132 Kleines Ritzel [Kontrolle] (Bild 21) Kontermutter 1. Stellen Sie das Fahrzeug auf einer ebenen Fläche ab, schalten Sie in den Leerlauf und stellen Sie den Motor ab. Einstellmutter 2. Schwingen Sie die Kette auf und ab, messen Sie die Antriebskette Schwingungsamplitude, den normalen Schwingungsbereich: Laufrichtung...
  • Seite 195 nachgefüllt werden. [Auswechseln] 1. Entfernen Sie mit einer Spitzzange vorsichtig die Kettenklemme, demontieren Sie das Kettenglied und nehmen Sie die Kette ab; 2. Entfernen Sie das große und das kleine Ritzel mit Werkzeug; 3. Montieren Sie das große Ritzel, das kleine Ritzel und die Kette in der umgekehrten Reihenfolge der Demontage und stellen Sie den Schwung der Kette ein;...

  • Seite 196: Inspektion Und Einstellung Der Vorderradbremse

    8. Inspektion und Einstellung der Vorderradbremse [Prüfen] (Bild 22)  Messen Sie den Freihub des vorderen Bremsgriffs: 5- 10mm.  Messen Sie die Dicke der vorderen Bremsscheibe und des Bremsbelags.  Prüfen Sie den Ölstand im Ölbehälter; prüfen Sie, ob der Bremssattel in Ordnung ist;...
  • Seite 197 Anmerkung: Die Bremse ist ein äußerst wichtiges Bauteil, um die persönliche Sicherheit des Fahrers zu gewährleisten, und die Bremse sollte regelmäßig überprüft und eingestellt werden. Tauschen Sie eine neue Bremsscheibe oder einen neuen Bremsbelag aus und fahren Sie nicht sofort los, sondern betätigen Sie zunächst mehrmals den vorderen Bremsgriff, bis die Bremsscheibe und der Bremssattel gut ineinander greifen.
  • Seite 198 Warnung: 1. Es sollte folgendes hinzugefügt werden: Bremsöl auf Nicht-Erdölbasis mit DOT3 oder DOT4; verschiedene Marken können nicht gemischt werden; 2. Bremsöl ist stark ätzend, spritzen Sie es nicht auf die Oberfläche von lackierten oder Kunststoffteilen; wenn Sie es versehentlich trinken, sollten Sie das Erbrechen erzwingen;...

  • Seite 199: Kontrolle Der Vorderen Bremsscheibe

    8.1. Kontrolle der vorderen Bremsscheibe Die Bremsscheibe nutzt sich bei längerem Gebrauch allmählich ab. Daher ist es notwendig, die Dicke der Bremsscheibe an mehreren Stellen zu überprüfen. Prüfen Sie auch ihr Aussehen, um festzustellen, ob die Bremsscheibe beschädigt, gerissen oder verformt ist. Wenn die Dicke der Bremsscheibe geringer ist als der angegebene Wert, muss die Bremsscheibe ausgetauscht werden.

  • Seite 200: Kontrolle Der Bremsbeläge Der Vorderradbremse

    8.2. Kontrolle der Bremsbeläge der Vorderradbremse Die Mindestdicke der Bremsbeläge (A) prüfen. Die Mindestdicke der Bremsbeläge: A=1,5 mm. Wenn die Mindeststärke unterschritten wird, tauschen Sie bitte rechtzeitig die Reibscheibe aus. Wenn die Reibscheibe beschädigt oder gerissen ist: Bitte tauschen Sie die Reibscheibe rechtzeitig aus.

  • Seite 201: Inspektion Und Einstellung Der Hinterradbremse

    9. Inspektion und Einstellung der Hinterradbremse  Der freie Hub des Bremspedals nach der Messung beträgt: 10-20mm.  Messen Sie die Dicke der hinteren Bremsscheibe und die Dicke der Bremsbeläge.  Prüfen Sie den Ölstand im Ölbehälter; prüfen Sie, ob der Bremssattel ordnungsgemäß...

  • Seite 202: Überprüfung Der Hinteren Bremsscheibe

    9.1 Überprüfung der hinteren Bremsscheibe Die Bremsscheibe nutzt sich bei längerem Gebrauch allmählich ab. Daher ist es notwendig, die Dicke der Bremsscheibe an mehreren Stellen zu überprüfen. Prüfen Sie auch ihr Aussehen, um festzustellen, ob die Bremsscheibe beschädigt, gerissen oder verformt ist.

  • Seite 203: Kontrolle Der Bremsbeläge Der Hinterradbremse

    9.2 Kontrolle der Bremsbeläge der Hinterradbremse Die Mindestdicke der Bremsbeläge (A) prüfen. Die Mindestdicke der Bremsbeläge: A=1,5 mm. Wenn die Mindeststärke unterschritten wird, tauschen Sie bitte rechtzeitig die Reibscheibe aus. Wenn die Reibscheibe beschädigt oder gerissen ist: Bitte tauschen Sie die Reibscheibe rechtzeitig aus. Bremsbelag vorne Bremsbelag hinten Abbildung 30 Inspektion des Reibbelags der Hinterradbremse...

  • Seite 204: Prüfen Sie Den Bremsflüssigkeitsstand Der Hinteren Bremsanlage

    9.3. Prüfen Sie den Bremsflüssigkeitsstand der hinteren Bremsanlage Stellen Sie das Fahrzeug so auf, dass sich die Bremsflüssigkeit in der Bremsanlage in einer waagerechten Flüssigkeitsstand- Position befindet, und prüfen Sie den Bremsflüssigkeitsstand durch das Flüssigkeitsstandsfenster. Wenn fenster der Bremsflüssigkeitsstand unter der Markierung liegt, füllen Sie bitte rechtzeitig Bremsflüssigkeit nach. Abbildung 31 Kontrolle des hinteren Bremsflüssigkeitsstands Warnung:...

  • Seite 205: Wartung Der Batterie

    10. Wartung der Batterie [Batteriemodell] Positiv Modell: MG14ZS-C Kapazität: 12V 11.2Ah Standard-Ladung: 1A - 1,5A × 6 - 8 Stunden [Montage und Demontage der Batterie] (Abbildung 31) Negativ Demontage: 1. Öffnen Sie die Sitzkissenverriegelung und entfernen Sie das Sitzkissen; 2. Öffnen Sie die Abdeckung des Batteriekastens; 3.
  • Seite 206 Geschwindigkeit der Selbstentladung hängt vom Batterietyp und der Umgebungstemperatur ab. 2. Wenn das Motorrad längere Zeit nicht verwendet wird, muss die Batterie nach dem Aufladen ausgebaut und gelagert werden, und die Batterie sollte regelmäßig aufgeladen werden; 3. Die Plus- (╋ ) und Minuspole (━ ) der Batterie sollten regelmäßig gereinigt werden. 4.
  • Seite 207 Gebrauchs- und Wartungsanweisungen des Wasserkühlsystems des Motors [Kühlsystem] (Abbildung 33) Abdeckung des Zusatzwassertank Das Kühlsystem kann ein Überhitzen des Motors verhindern, und die Wassertanks richtige Verwendung und Wartung des Kühlsystems kann die Lebensdauer Obere Markierung des Motors verlängern. Der Kühler befindet sich an der Vorderseite des Motors. Je nach den Straßenverhältnissen, die Sie fahren, sollte der Kühler regelmäßig von Staub und Schmutz gereinigt werden.
  • Seite 208 [Kühlmittelmenge prüfen] Die Gesamtmenge der Kühlflüssigkeit im Kühlsystem beträgt etwa 2000ml. 1. Stellen Sie das Motorrad auf einem ebenen Untergrund mit dem entsprechenden Ständer ab. 2. Prüfen Sie den Kühlmittelstand, wenn der Motor abkühlt. Der Kühlmittelstand sollte zwischen der oberen und unteren Skalenlinie liegen. [Fügen Sie eine kleine Menge Kühlflüssigkeit hinzu.] Wenn die Kühlflüssigkeit im Zusatzwassertank an oder unter der unteren Markierung liegt, fügen Sie bitte rechtzeitig spezielles Kühlmittel bis zur oberen Markierung hinzu.

  • Seite 209: Einstellen Des Hinteren Stoßdämpfers

    Gefahr: 1. Ethylenglykol-Frostschutzmittel ist ein organisches Lösungsmittel, das giftig und korrosiv ist. Es darf während des Gebrauchs nicht auf die Oberfläche von Gummiprodukten und lackierten Teilen verschüttet werden, geschweige denn mit der menschlichen Haut in Berührung kommen. Wenn es versehentlich auf die Oberfläche von Gummiprodukten, lackierten Teilen oder den menschlichen Körper gelangt, spülen Sie es sofort mit Wasser ab.

  • Seite 210: Reinigung Und Lagerung Des Fahrzeugs

    12. Reinigung und Lagerung des Fahrzeugs 1. Das Motorrad sollte regelmäßig gereinigt werden, um Schäden, Verschleiß oder Ölleckagen des Fahrzeugs rechtzeitig zu erkennen. 2. Bei der Reinigung müssen Sie warten, bis der Motor abgekühlt ist, und ihn mit sauberem Wasser abspülen. Nach der Reinigung das Motorrad abtrocknen, den Motor starten und einige Minuten laufen lassen;...

  • Seite 211: 13: Lebensdauer Des Fahrzeugs Und Dessen Entsorgung [Lebensdauer Des Fahrzeugs]

    [Verwendung nach der Lagerung des Fahrzeugs] 1. Entfernen Sie die Motorradabdeckung und reinigen Sie das Motorrad. 2. Prüfen Sie die Batteriespannung. Wenn die Spannung unter 12,8 V liegt, müssen Sie die Batterie vor dem Einbau bei niedriger Geschwindigkeit aufladen. 3. Entfernen Sie das Rostschutzmittel im Kraftstofftank und füllen Sie neuen Kraftstoff ein. 4.

  • Seite 212: Tabelle Der Wichtigsten Technischen Parameter

    15. Tabelle der wichtigsten technischen Parameter Modell RK V125 C Fahrzeugmodell (Handelsname) RK V125 C Fahrzeugtyp Gewöhnliches zweirädriges Motorrad Fahrzeug-Identifizierungsnummer LBDPCJLJ1M******* Zugelassene Personen 2 Personen (eine als Fahrer und eine als Beifahrer). Art der Lenkung Einzelradlenkung Gangart Sechs Gänge mit konstanter Verzahnung...
  • Seite 213 Mindestbodenfreiheit 138mm Höhe ab Bordsteinkante 163kg Maximale Zuladung 150kg Modell RK V125 C Kraftstofftankvolumen 19±0,5 L Anzahl der Räder Fahrzeugspe Vorderrad 120/80-17M/C zifikation Hinterrad 140/70-17M/C Methode der Zündung Modell der Zündkerze CR8E Elektrizität Spezifikationen des Scheinwerfers 12V 35W/35W Vorrichtung Technische Daten der Blinker 12 V LED Spezifikationen für...
  • Seite 214 Spezifikationen der Sicherungen 20A (2 Einheiten)、15A (1 Einheit) Spezifikationen der Batterie 12V 11.2Ah Form des Motors V-Zweizylinder-Doppelmotor Motormodell BD2V42MI Verdichtungsverhältnis 10.6：1 Tatsächliche Verdrängung 125ml Motor Maximale Nutzleistung 10.2kw/8500rpm Maximales Drehmoment 14.4N.M/6500rpm Zylinderbohrung / Hub 42 / 45 Leerlaufdrehzahl 1600±100 Motorschmieröl Klasse 10W-40 Fassungsvermögen des Schmieröls...
  • Seite 215 Primäres Drehzahlverhältnis 71/19 Erster Gang 29/12 Änderung des Zweiter Gang 26/17 Geschwindigkeit Dritter Gang 26/22 verhältnisses Vierter Gang 24/23 Fünfter Gang 20/22 Sechster Gang 21/26 Endübersetzung 53/14 Leistung Höchstgeschwindigkeit 95 km/h Kraftstoffverbrauch 3,5L/100km...

  • Seite 216: Häufige Fehler Und Deren Ursachen Bei Motorrädern

    16. Häufige Fehler und deren Ursachen bei Motorrädern Problem Ort des Teils Ursache des Fehlers Beseitigungsmethode Kein Kraftstoff im Tank Tanken Kraftstoffsystem Die Ölpumpe ist blockiert oder beschädigt, und die Kraftstoffqualität ist schlecht Reinigen oder austauschen Ausfall der Zündkerze: zu starke Kohlenstoffablagerungen und lange Betriebsdauer Prüfen oder austauschen Zündanlage Kann nicht...
  • Seite 217 Leck im Ansaugrohr: zu lange Betriebszeit Prüfen oder austauschen Ausfall der Ventilsteuerung Prüfen oder austauschen Übermäßige Kohlenstoffablagerungen an Einlass- und Auslassventilen und Kolben: schlechte Kraftstoffqualität Ventilkolben Reparieren oder ersetzen und schlechte Ölqualität Kupplung Kupplungsschlupf: schlechte Ölqualität, lange Betriebsdauer, Überlastung Einstellen oder ersetzen Zylinderblock, Verschleiß...
  • Seite 218 Kabel Schlechte Kabelverbindung Einstellen der Scheinwerfer Linker und rechter Schlechter Kontakt oder Beschädigung des Schalters Einstellen oder ersetzen Schalter Rücklichter Inspektion von Glühbirne und Lampenfassung leuchten nicht Scheinwerfer Einstellen oder ersetzen Scheinwerfer Regler Überprüfung des Spannungsreglers: schlechter Kontakt oder durchgebrannt Prüfen oder austauschen Rücklichter Magnetspule...
  • Seite 219 MT05 Fehlercode-Tabelle Fehlercode Beschreibung P 0118 Hochspannung/unterbrochener Stromkreis des Zylindertemperatursensors P 0117 Niederspannung des Zylindertemperatursensorkreises P 0116 Signal des Zylindertemperatursensors klemmt P 1116 Die Zylindertemperatur ist zu hoch (Leistung/außerhalb des Bereichs) P 0336 Signalstörung des Kurbelwellenstellungssensor-Schaltkreis P 0335 Kein Signal vom Kurbelwellenstellungssensor-Schaltkreis P 2301 Zündspule "A"...
  • Seite 220 P 00D1 Heizstrom der vorderen 1-Zylinder-Sauerstoffsonde ist zu gering (Ausfall der Heizleistung) P 00D3 Heizstrom der vorderen 2-Zylinder-Sauerstoffsonde ist zu gering (Ausfall der Heizleistung) P 0232 Ölpumpenrelais ist mit Hochspannung kurzgeschlossen P 0231 Ölpumpenrelais kurzgeschlossen mit niedriger Spannung/offener Stromkreis P 014D Sauerstoff knapp bis gesättigt vor 1.
  • Seite 221 P 0105 Signal des Ansaugluftdrucksensors BLOCKIERT P 0114 Ansauglufttemperatursensor-Signalfehler schwankt P 0113 Stromkreis des Ansauglufttemperatursensors Hochspannung/offener Stromkreis P 0112 Niederspannung des Ansauglufttemperatursensorkreises P 0111 Signal des Ansauglufttemperatursensors BLOCKIERT P 0650 Ausfall der Motorfehleranzeige P 2195 1-Zylinder-Sauerstoffsonde vorne PE ist zu dünn P 2197 2-Zylinder-Sauerstoffsonde vorne PE ist zu dünn P 0132...
  • Seite 222 P 0138 2-Zylinder-Sauerstoffsonde vorne kurzgeschlossen gegen Hochspannung/offener Stromkreis P 0137 2-Zylinder-Sauerstoffsonde vorne kurzgeschlossen mit Masse Die Heizung der vorderen Sauerstoffsonde des 2. Zylinders hat einen Kurzschluss mit niedriger P 0037 Spannung/einen offenen Stromkreis P 0038 Die Heizung der vorderen Lambdasonde (2. Zylinder) ist mit Hochspannung kurzgeschlossen P 0563 Systemspannung ist hoch P 0562...

  • Seite 223: Rk V125 C Elektrischer Schaltplan

    17. RK V125 C Elektrischer Schaltplan...
