Conexiones

Collegamenti

PRECAUCIONES
• Antes de conectarlo a un amplificador, asegúrese de desconectar
previamente la alimentación del amplificador.
• No conecte simultáneamente la INPUT (LOW-LEVEL) y la INPUT
(HIGH-LEVEL) de esta unidad. De hacerlo, se incrementarán los
ruidos y se producirán averías.
• No conecte la INPUT (LOW-LEVEL) de esta unidad a los terminales
REC OUT de un amplificador, etc.
NOTA
Si el amplificador, etc. que se va a conectar dispone de terminal de salida de
subwoofer y de terminales de salida de línea, se recomienda efectuar la conexión
al terminal de salida de subwoofer.
Asimismo, si no se dispone de ninguno de los dos terminales, efectúe la
conexión a los terminales de salida de altavoz.

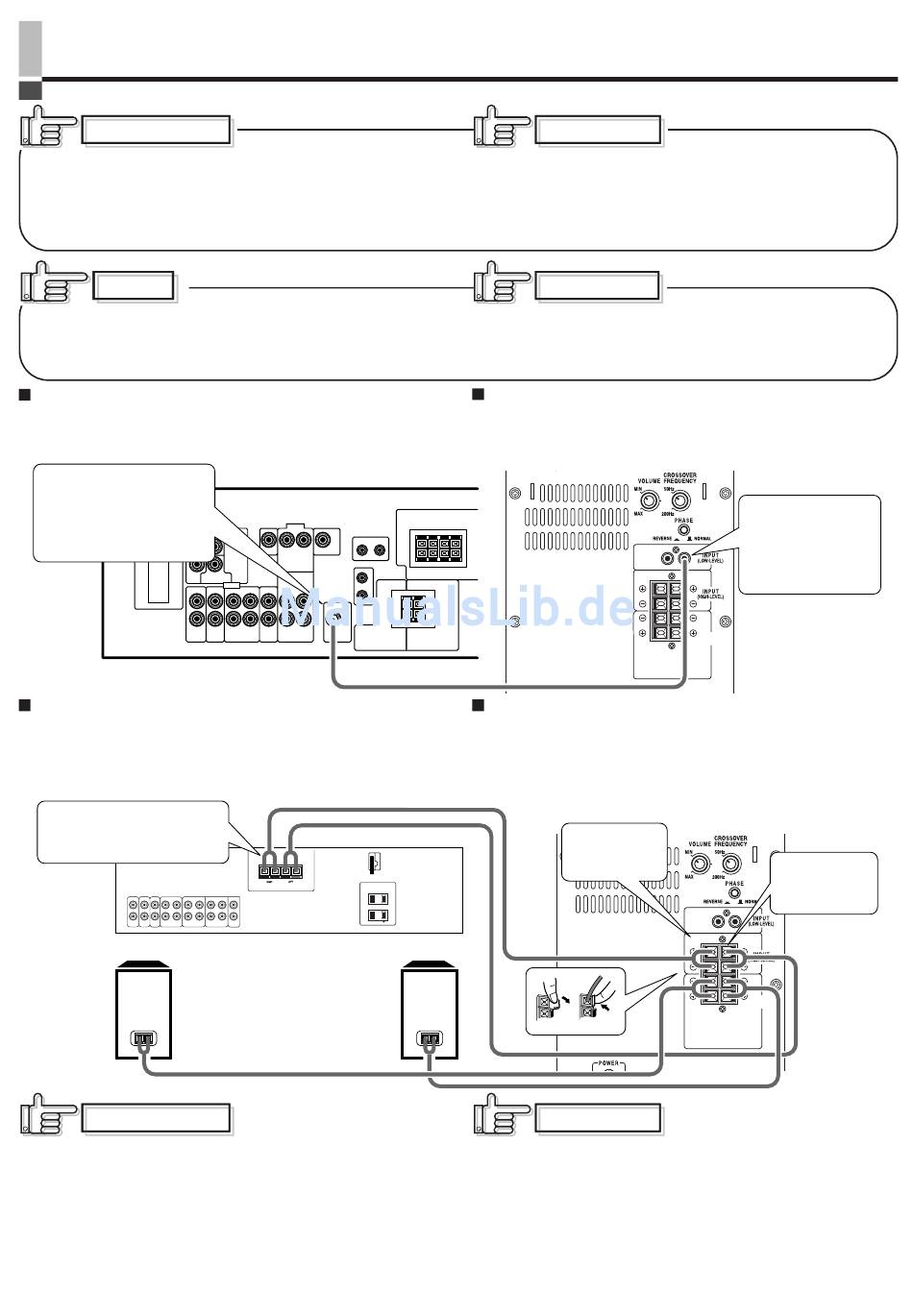

Conexión con un amplificador provisto de terminal de salida
de subwoofer o de terminal de salida MONO
Conecte al terminal LEFT/MONO de la INPUT (LOW-LEVEL). (Los terminales
LEFT (izq.) y RIGHT (der.) se encuentran mezclados dentro de la unidad).
•
Para la conexión, utilice los cables de altavoces suministrados.
Terminal de salida de subwoofer
(terminal de salida MONO)
Terminale di uscita del
subwoofer (Terminale di uscita
MONO)
Conexión a los terminales de salida de altavoz del
amplificador
Los cables de altavoz deben ser conectados paralelamente a los terminales de
salida de altavoz del amplificador.
Al efectuar la conexión, asegúrese de hacer coincidir los terminales derecho
(RIGHT) e izquierdo (LEFT) con las polaridades + y -.
•
Para la conexión, utilice el cable de señal suministrado.
Terminales de salida de altavoz
Terminali di uscita altoparlante
PRECAUCIONES
• PRECAUCIONES A TOMAR ANTES DE UTILIZAR EL TERMINAL
DE ALTAVOZ (TO MAIN SPEAKERS) DE ESTA UNIDAD
• Cuando conecte un altavoz al terminal de altavoz de esta unidad
(TO MAIN SPEAKERS), asegúrese de verificar que su
impedancia se encuentra dentro del margen de impedancia de
altavoz indicado en el amplificador que se va a conectar al
terminal (INPUT [HIGH-LEVEL]).
• Si se conecta un altavoz que no esté dentro del margen
indicado, podrá producirse un mal funcionamiento del
amplificador conectado al terminal ([INPUT [HIGH-LEVEL].
Realice todas las conexiones antes de conectar el cable de alimentación de CA en la toma de CA.
Realizzare tutti i collegamenti prima di infilare la spina del cavo di alimentazione in c.a. in una presa di rete in c.a.
ATTENZIONE
• Prima di realizzare il collegamento a un amplificatore, accertarsi
che l'amplificatore sia spento.
• Gli ingressi INPUT (LOW-LEVEL) e INPUT (HIGH-LEVEL) di questa
unità non possono essere utilizzati contemporaneamente. A farlo
si ottiene un aumento del rumore e forse anche danneggiamenti.
• Non collegare l'ingresso INPUT (LOW-LEVEL) di questa unità ai
terminali REC OUT di un amplificatore, ecc.
PROMEMORIA
Se l'amplificatore, ecc. da collegare è dotato sia del terminale di uscita del
subwoofer che dei terminali di uscita di linea, si raccomanda il collegamento al
terminale di uscita del subwoofer.
Invece, se non c'è nessuno di questi terminali di uscita, si raccomanda il
collegamen to ai terminali di uscita altoparlante.
Collegamento a un amplificatore con terminale di uscita del
subwoofer o a un amplificatore con terminale di uscita MONO
Collegare al terminale LEFT/MONO di INPUT (LOW-LEVEL). (I terminali
LEFT e RIGHT sono combinati all'interno dell'unità.)
•
Usare il cavo segnali fornito in dotazione.
Collegamento ai terminali di uscita altoparlante di un
amplificatore
Collegare i cavi per altoparlanti in parallelo ai terminali di uscita altoparlante
presenti sull'amplificatore.
Nell'operazione di collegamento, non mancare di controllare che le polarità + e -
dei terminali degli altoparlanti RIGHT e LEFT non siano invertite.
•
Per il collegamento, utilizzare i cavi per altoparlante forniti in dotazione.
INPUT (HIGH-LEVEL)
RIGHT
INPUT (HIGH-LEVEL)
RIGHT
ATTENZIONE
• PRECAUZIONI DA PRENDERE PRIMA DI USARE IL TERMINALE
PER ALTOPARLANTI (DA COLLEGARE AGLI ALTOPARLANTI
PRINCIPALI) DI QUEST'UNITÀ
• Quando si va a collegare un altoparlante al terminale per
altoparlanti di quest'unità (DA COLLEGARE AGLI
ALTOPARLANTI PRINCIPALI), fare attenzione a collegare
solamente un altoparlante con impedenza altoparlante di valore
compreso nella gamma di valori specificata per l'amplificatore
da collegare al terminale (INPUT [HIGH-LEVEL]).
• Se si collegasse un altoparlante con valore di impedenza non
compreso nella gamma di valori specificata, l'amplificatore
collegato al terminale (INPUT [HIGH-LEVEL]) potrebbe
guastarsi.
– 15 –
INPUT (LOW-LEVEL)
Terminal LEFT/MONO
RIGHT LEFT/MONO
INPUT (LOW-LEVEL)
RIGHT
Terminale LEFT/MONO
RIGHT LEFT
TO MAIN
SPEAKERS
RIGHT LEFT
INPUT (HIGH-LEVEL)
LEFT
INPUT (HIGH-LEVEL)
LEFT
RIGHT LEFT/MONO
RIGHT
RIGHT LEFT
TO MAIN
SPEAKERS
RIGHT LEFT
