Batterie (1 von 2)
Sabotagekontakt
Haltelasche der Ab-
deckung (zum Entrie-
geln Laschen an
beiden Seiten nach
außen drücken)
Klappe für
Befestigungs-
schraube
des Deckels
Kurzübersicht
Hinweis: Nähere Einzelheiten siehe PCB Jumper Details.
Jam Det: Brücke zur Aktivie-
rung der Überlagerungsüber-
wachung stecken.
Set Conf: Zur Aktivierung
der Bestätigung bei
Aktivierung/Deaktivierung
durch das Blitzlicht
stecken.
Libelle

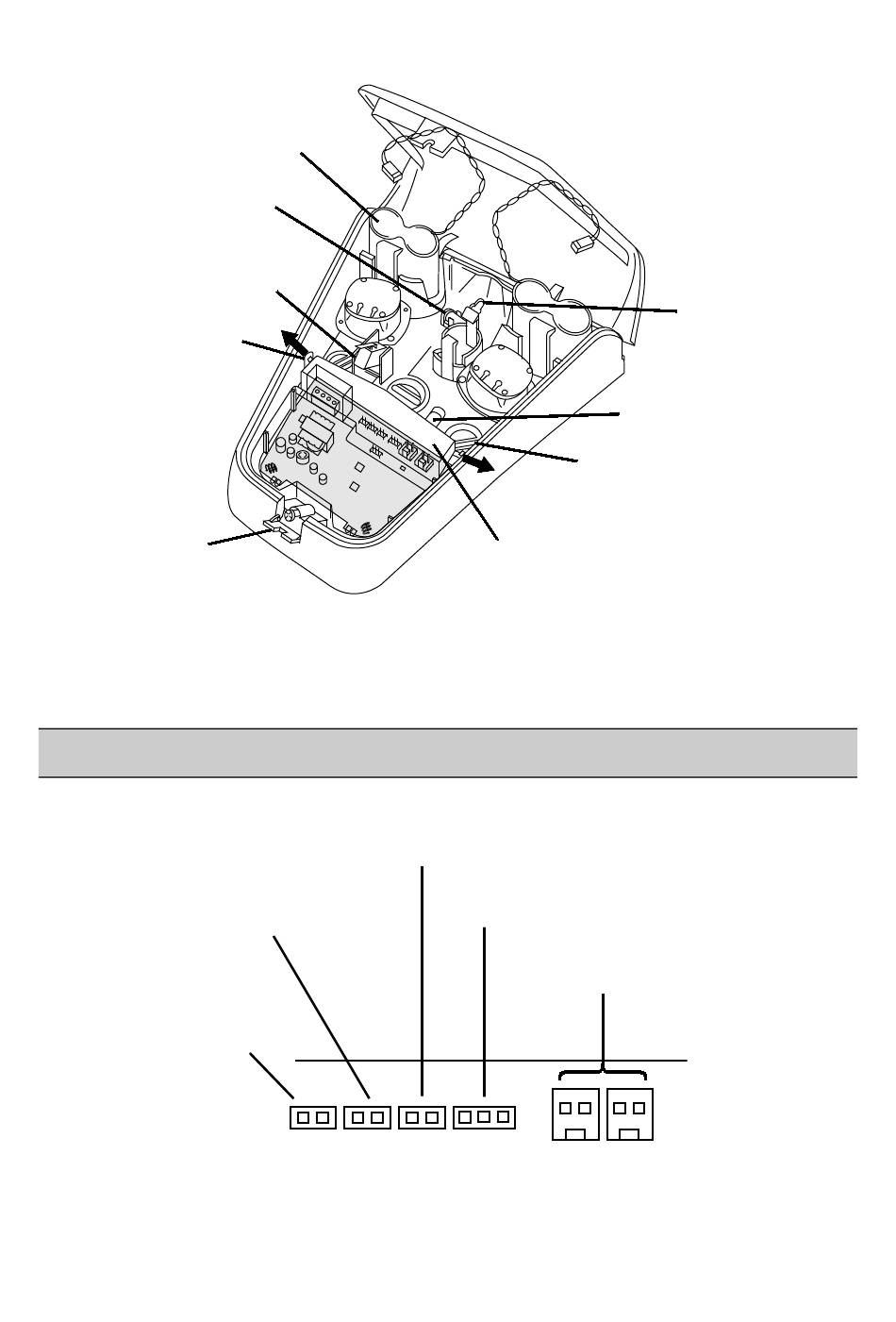

Abbildung 2: Funksirene SDR-REXT
Abbildung 3: Steckbrücken und Anschlüsse
Brücken-/Klemmenabdeckung
Tone: Brücke stecken oder offen lassen, um den
Ton für den Alarmgeber auszuwählen.
Time: Zur Auswahl der Ausschaltzeit
des Alarmgebers.
Oberes Befesti-
gungsloch
Kabeleinführung
Drehbares Befestigungs-
loch (1 von 3)
Bat A/B: Batterieanschlüsse
Seite 3
