Eaton SDR-REXT Installationsanleitung
Funksirene
Inhaltsverzeichnis
Quicklinks

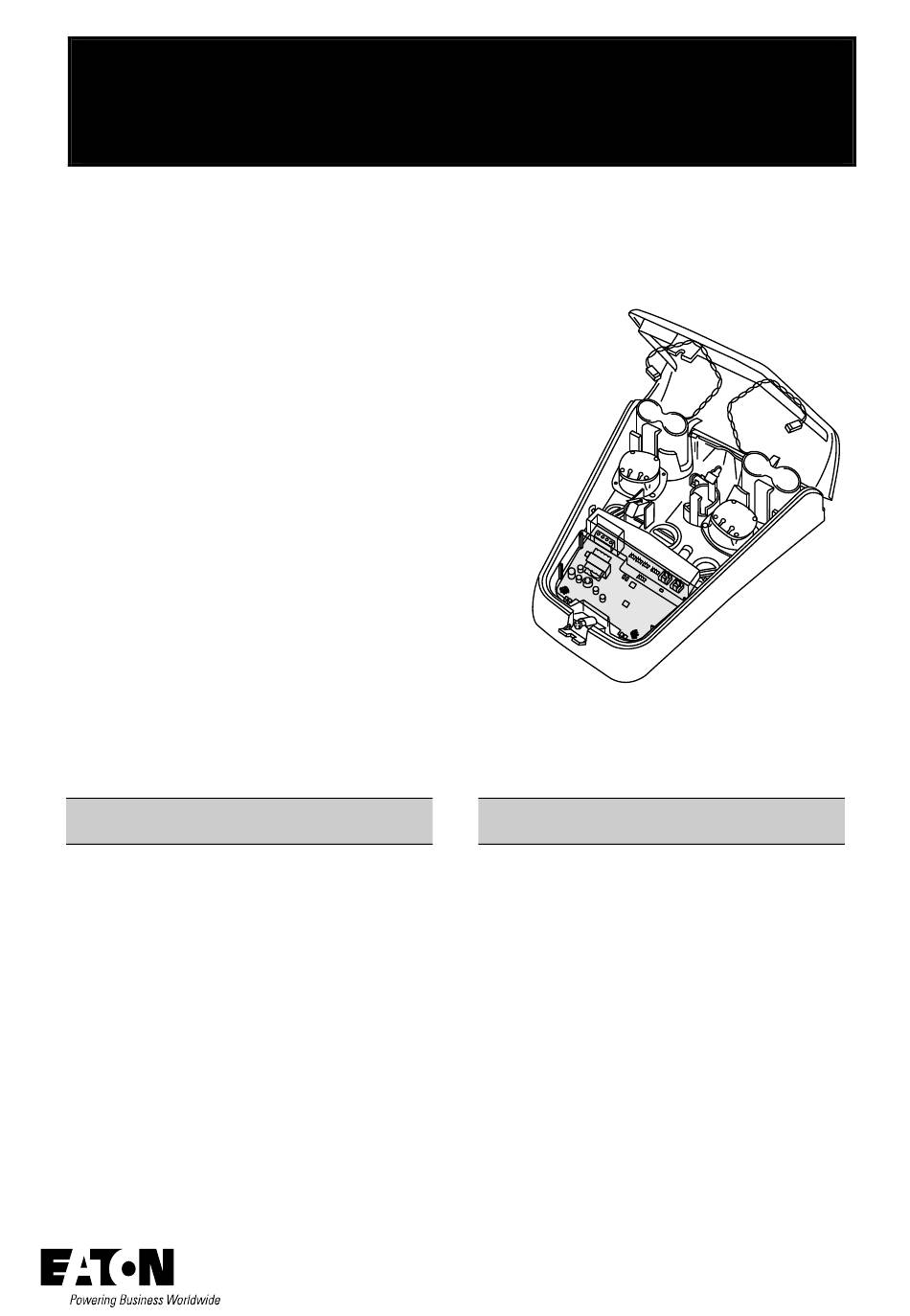

Die SDR-REXT ist ein Außen-Kombisignalgeber mit Sirene und Blitzlicht für die Verwendung
mit i-on- und Menvier-Steuereinheiten. Sirene und Steuereinheit kommunizieren per Funk
miteinander, d. h., zwischen den beiden Einheiten wird keine Festverdrahtung benötigt.
Dieses Produkt muss von einem qualifizierten Servicetechniker installiert werden.
Hauptmerkmale
• Einfache Installation
• Schalldruck 100 dB(A)
• 500 m Reichweite im Freifeld
• Comfort-Hochleistungs-LEDs
• Hochleistungs-LED-Blitzlichter
• Integrierte Libelle
• Klappdeckel für eine einfache
Installation
• Überlagerungsmeldung
• Drehbare Befestigungslöcher
• Technikermodus (Wartung im
Hintergrund)
• Überwachung der Batteriespannung
• Sabotageerkennung für Vorder- und
Rückseite
Inhalt
Installieren der Sirene
Kurzübersicht
Errichter-(Techniker-)Modus
Brückendetails der Platine
Set Conf
Jam Det
Tone
Zeit
Funktionsweise der Comfort-LEDs
Fehler- und Sabotageüberwachung
Übersicht über die Funktionsweise des
Blitzlichts
Wartung
Technische Daten
Funksirene SDR-REXT
Installationsanleitung
1
3
4
4
4
4
4
4
4
5
5
5
5
• Wählbarer Ausschalt-Timer
• Verschiedene Sirenentöne wählbar
• Stoßfeste Bauweise aus Polycarbonat
Installieren der Sirene
Schritt 1: Montageort für die Sirene
auswählen
Wählen Sie einen Montageort, der:
• für Eindringlinge und Vandalen
unzugänglich ist.
• gut einsehbar ist, sodass eine hohe
abschreckende Wirkung erreicht wird.
• innerhalb der Funkreichweite der Steuer-
einheit / Erweiterung liegt (max. 500 m im
Freifeld). Hinweis: Vor der Installation
sollte mit dem Eaton-Testtool die Funk-
signalstärke getestet werden.
Seite 1
Inhaltsverzeichnis
Verwandte Anleitungen für Eaton SDR-REXT
Inhaltszusammenfassung für Eaton SDR-REXT
- Seite 1 Funksirene SDR-REXT Installationsanleitung Die SDR-REXT ist ein Außen-Kombisignalgeber mit Sirene und Blitzlicht für die Verwendung mit i-on- und Menvier-Steuereinheiten. Sirene und Steuereinheit kommunizieren per Funk miteinander, d. h., zwischen den beiden Einheiten wird keine Festverdrahtung benötigt. Dieses Produkt muss von einem qualifizierten Servicetechniker installiert werden.
- Seite 2 Die Sirene darf nicht an folgenden Orten 4. Schließen Sie beide Batterien in der montiert werden: Sirene an (siehe Abb. 1). Die Steuer- einheit sollte die Sirene erkennen und • in einem Abstand von weniger als 1 m es sollte die Meldung „Sir. hinz.“ ange- zu großen Metallstrukturen wie Metall- zeigt werden.
- Seite 3 (1 von 3) Klappe für Brücken-/Klemmenabdeckung Befestigungsschraube des Deckels Abbildung 2: Funksirene SDR-REXT Kurzübersicht Hinweis: Nähere Einzelheiten siehe Brückendetails der Platine. Tone: Brücke stecken oder offen lassen, um den Ton für den Alarmgeber auszuwählen. Jam Det: Brücke zur Aktivierung Time: Zur Auswahl der Ausschaltzeit des der Überlagerungsüberwachung...
-
Seite 4: Errichter-(Techniker-)Modus
Steuereinheiten, Erweiterungen und Sirenen Errichter-(Techniker-)Modus können unabhängig voneinander Überlager- ungen überwachen. Der Errichtermodus wird aktiviert, wenn das Tone Installationsmenü an einem Bedienteil auf- gerufen wird, und deaktiviert, wenn das In- Indem Sie eine Brücke auf „Tone“ (Ton) stallationsmenü geschlossen wird (an einem stecken oder sie offen lassen, können Sie beliebigen Bedienteil). -
Seite 5: Fehler- Und Sabotageüber- Wachung
Testen Sie bei der routinemäßigen War- Fehler- und Sabotageüber- tung, dass die Sirene ordnungsgemäß wachung funktioniert, überprüfen Sie den Sabotage- kontakt, kontrollieren Sie auf Anzeichen von Die Sirene überwacht Fehler- und Sabota- eingedrungenem Wasser oder Insekten und gezustände kontinuierlich und meldet alle reinigen Sie das Gerät nach Bedarf. - Seite 6 Abmessungen: 290 mm x 277 mm x 80 mm (H x B x T) VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt Eaton Electrical Products Ltd, dass das Funkgerät des Typs SDR-REXT der Richtlinie 2014/53/EU entspricht. Der vollständige Wortlaut der EU-Kon- formitätserklärung ist unter der folgenden Adresse abrufbar: www.touchpoint-online.com...
- Seite 7 NOTIZEN Seite 7...
- Seite 8 Corporation („Eaton“) und decken möglicherweise nicht alle Eventualitäten ab. Sollten weitere Informationen benötigt werden, stehen Mitarbeiter des Vertriebsbüros von Eaton gern zur Verfügung. Der Verkauf des in diesem Dokument beschriebenen Produkts unterliegt den in den entsprechenden Eaton-Verkaufsrichtlinien oder anderen vertraglichen Vereinbarungen zwischen Eaton und dem Käufer festgelegten Geschäftsbedingungen.
