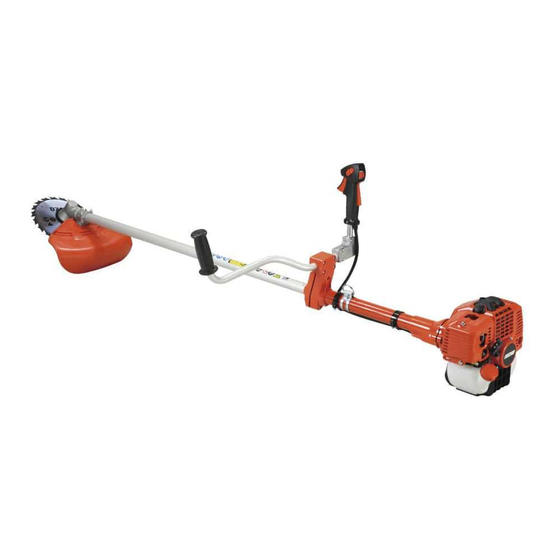

Echo BCLS-580 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
OPERATOR'S MANUAL
BEDIENUNGSANLEITUNG
MANUALE PER L'OPERATORE
MANUAL DE INSTRUCCIONES
READ INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES
FOR SAFE OPERATION.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH,
UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS
BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.
LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER
LAVORARE IN CONDIZIONI DI MASSIMA SICUREZZA.
LA MANCATA OSSERVANZA DELLE ISTRUZIONI POTREBBE
PROVOCARE LESIONI GRAVI.
LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS
INDICACIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO
HACERLO, PODRÍA SUFRIR LESIONES GRAVES.
WARNING
WARNUNG
AVVERTENZA
ADVERTENCIA
GB
ENGLISH
DE
DEUTSCH
IT
ITALIANO
ES
ESPAÑOL
BCLS-580

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Echo BCLS-580

Inhaltszusammenfassung für Echo BCLS-580

  • Seite 1 DEUTSCH ITALIANO ESPAÑOL OPERATOR’S MANUAL BEDIENUNGSANLEITUNG MANUALE PER L’OPERATORE MANUAL DE INSTRUCCIONES BCLS-580 WARNING READ INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY. WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN.
  • Seite 3 1Cover ENGLISH (Original instructions) OPERATOR'S MANUAL GRASS-TRIMMER/BRUSHCUTTER BCLS-580 WARNING READ THE INSTRUCTIONS CAREFULLY AND FOLLOW THE RULES FOR SAFE OPERATION. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY.
  • Seite 4 Always keep your manual in a place where it is readily accessible. If you have lost your manual or it is damaged and no longer readable, please purchase a new one from your ECHO DEALER.

  • Seite 5: Inhaltsverzeichnis

    Contents For safe use of your product....................4 Warning notices ......................4 Other indicators ......................4 Symbols ......................... 4 Location in which a safety decal is attached..............6 Handling fuel........................7 Handling the engine....................... 8 Handling the product ..................... 9 Packing list........................

  • Seite 6: For Safe Use Of Your Product

    For safe use of your product For safe use of your product Be careful to read this section before using your product. The precautions described in this section contain important safety information. Please observe them carefully. You must also read the precautions that appear in the body of the manual itself. Text following a [diamond mark] mark describes the potential consequences of failing to observe the precaution.
  • Seite 7 For safe use of your product Symbol form/shape Symbol description/applica- Symbol form/shape Symbol description/applica- tion tion Carburettor adjustment Waring, side thrust - High speed mixture Usage without shield not per- Carburettor adjustment mitted - Idle speed Usage of metal blades not U-handle permitted Usage of nylon line cutting...

  • Seite 8: Location In Which A Safety Decal Is Attached

    For safe use of your product Location in which a safety decal is attached The safety decal shown below has been attached to the products described in this manual. Ensure that you understand what the decal means before using your product. If the decal becomes unreadable due to wear and tear or damage, or peels off and is lost, please purchase a replacement decal from your dealer and attach it in the location shown in the illustrations below.

  • Seite 9: Handling Fuel

    For safe use of your product Handling fuel DANGER Always keep well away from fire when refuelling Fuel is highly inflammable and leads to a risk of fire if mishandled. Use extreme care when mixing, storing or handling or serious personal injury may result. Be careful to observe the following instructions. Do not smoke or hold a flame near when refuelling.

  • Seite 10: Handling The Engine

    For safe use of your product Handling the engine WARNING Starting the engine Exhaust fumes are toxic Be particularly careful to observe the following precau- The exhaust fumes from the engine contain toxic gases. tions when starting the engine: Do not operate the product indoors or in other ill venti- Check that none of the nuts and bolts are loose lated places.

  • Seite 11: Handling The Product

    For safe use of your product Handling the product General precautions WARNING Operator's manual Loaning or assigning your product Be careful to read the operator's manual When loaning your product to another party, ensure properly before using your product in or- that the person borrowing the product receives the op- der to ensure correct operation.
  • Seite 12 For safe use of your product WARNING Users of the product Vibration and cold The product should not be used by: It is believed that a condition called Raynaud's Phenome- people who are tired non which affects the fingers of certain individuals may be people who have taken alcohol brought about by exposure to vibration and cold.
  • Seite 13 For safe use of your product WARNING Remove foreign objects and obstructions before working with the product Before starting work, check the area where you will be working and re- move any small stones and empty cans likely to ricochet off the cutting attachment, as well as any pieces of string or wire that might become twisted around the cutting attachment.
  • Seite 14 For safe use of your product Precautions concerning the cutting attachment DANGER Always stop the engine when a cutting attachment jam occurs. Do not attempt to remove an object causing a jam if the engine is running. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts. 1.With metal blade WARNING Use correct blades...
  • Seite 15 For safe use of your product Protective gear WARNING Wear protective gear Always wear the following protective gear when working with the trimmer. a Head protection (helmet): Protects the head b Ear muffs or ear plugs: Protect the hearing c Safety goggles: Protect the eyes d Face shield: Protects the face e Safety gloves: Protect the hands from cold and vibration f Work clothes that fit (long sleeves, long trousers): Pro-...

  • Seite 16: Packing List

    Packing list Packing list The following parts are packed separately in the packing box. When you have unpacked the box, please check the parts that it contains. Contact your dealer if anything is missing or broken. Engine Operation Shaft 1. Engine and right handle 12.

  • Seite 17: Description

    Description Description 1. Angle transmission Having two gears to change to an- 9. Throttle trigger lockout Locks throttle trigger in the idling gle of rotating axis. position until you have a proper grip with your right hand 2. Blade cover When transporting the unit, use the appro- around the handle.

  • Seite 18: Before You Start

    Before you start Before you start Assembly WARNING Read the operator's manual carefully to ensure that you assemble the product correctly. Using a product that has been incorrectly assembled could lead to an accident or serious injury. Stand assembly Fasten the stand to the operation shaft. 1.
  • Seite 19 Before you start Install the left handle in the bracket. Position the handle in comfortable operating position and tighten bolts (M5×25). 1. Bracket 3. Bolt M5×25 2. Left handle Using a socket wrench, open the cable guide cover. 1. Cable guide 2.
  • Seite 20 Before you start Installation of bracket Fit bracket to mounting portion of angle transmission and fix the bracket by holding fitting plate pressed from beneath and tighten 4 bolts (M5×25) lightly. Get notches and convexes of fitting plate to face corresponding convexes and concaves of bracket, and fix bracket tightening 4 bolts (M5×25) securely.
  • Seite 21 Before you start Method to change shield (Consult your dealer.) There are two types of shields: namely one used exclusively for nylon line cutting head and another one used exclusively for met- al blade. When metal blade is used, use the shield for metal blade.
  • Seite 22 Before you start Tighten the nut (turn anticlockwise) using a socket wrench. Never fasten while applying your weight. Otherwise the thread of nut could be broken. Replace nut and cup with new ones no matter how small the wear 1. Socket wrench 2.

  • Seite 23: Adjusting The Balance

    Before you start Adjusting the balance Adjusting the shoulder harness WARNING This product is designed to fit a wide variety of body sizes, but may not be adjustable for extremely tall persons. Do not use the unit if your feet can reach the cutting attachment when the unit is attached to the harness. IMPORTANT A person's size can affect the balancing adjustment.

  • Seite 24: Preparing The Fuel

    10 % of ethyl alcohol. Recommended mixture ratio; 50 : 1 (2 %) for ISO-L-EGD Standard (ISO/CD 13738), JASO FC,FD grade and ECHO Premium 50 : 1 oil. - Do not mix directly in engine fuel tank.

  • Seite 25: Engine Operation

    Engine operation Engine operation Starting the engine WARNING When starting the engine, observe the precautions described from Page 4 in the section "For safe use of your prod- uct" to ensure that you operate the product correctly. If the cutting attachment rotates even though the throttle trigger is in the idle speed position when the engine is start- ed, adjust the carburettor before using the product.

  • Seite 26: Starting A Warm Engine

    Engine operation Checking that the area around you is safe, hold the position closest to the engine firmly as shown in the illustration, pull- ing several times on the starter grip. If you hear an explosion-like sound and the engine stops im- mediately, move the choke knob to the Open position and continue pulling on the starter grip to start the engine.

  • Seite 27: Stopping The Engine

    Engine operation Stopping the engine Move the throttle trigger to the idle speed position and set the engine to idling (i.e. low speed). Move the ignition switch to the Stop position. In the event of an emergency, stop the engine immediately using the ignition switch.

  • Seite 28: Trimming Operation

    Trimming operation Trimming operation DANGER Always stop the engine when a cutting attachment jam occurs. Do not attempt to remove an object causing a jam if the engine is running. Severe injury can occur if a jam is removed and the cutting attachment suddenly starts. Never attempt to operate the product with one hand.
  • Seite 29 Trimming operation Trimming This is feeding the trimmer carefully into the material you wish to cut. Tilt the head slightly to direct the debris away from you. If cut- ting up to a barrier such as a fence, wall or tree, approach from an angle where any debris ricocheting off the barrier will fly away from you.

  • Seite 30: Basic Trimming Operation With Metal Blade

    Trimming operation Always wear proper eye protection against thrown objects. Objects can bounce up at you from the ground under the shield, or ricochet off any nearby hard surface. Do not trim at high speed near roadways when there is traffic, or in places where there are pedestrians.

  • Seite 31: Using Shoulder Harness

    Trimming operation Using shoulder harness Buckle waist belt. Belt should be snug. Attach product to harness. Check for correct adjustment by moving cutting attachment along ground. Re-adjust position of suspension point if necessary. Place shoulder harness over both shoulders and adjust straps so the connecting point latch as shown.

  • Seite 32: Precautions To Observe When Working

    Trimming operation Reaction forces Push. The operator may feel the unit push toward him when he tries to cut the object on right. If he cannot hold the blade in the cut, a kickback may occur when the blade is pushed out to where the teeth at the outside furthest point from the operator are cutting.
  • Seite 33 Trimming operation When you turn off the engine, check to ensure that the trimmer blade has stopped rotating before you lower the product to the ground. Even if the engine has been turned off, the blade can still cause an injury while free-wheeling. The silencer will remain hot for some time after the engine has been turned off.

  • Seite 34: Maintenance And Care

    Maintenance and care Maintenance and care Servicing guidelines Area Maintenance Page Before use Monthly Air filter Clean/Replace • Fuel filter Inspect/Clean/Replace • Spark plug Inspect/Clean/Adjust/Replace • Carburettor Adjust/Replace and adjust • Cooling system Inspect/Clean • Silencer Inspect/Tighten/Clean • Drive shaft Grease •** Angle transmission...

  • Seite 35: Maintenance And Care

    Maintenance and care Replacing fuel filter Use a piece of metal wire or the like to pick up fuel filter through fuel tank opening. Pull old filter from fuel line. Install new fuel filter. NOTE If filter is excessive dirty or no longer fits properly, replace it. 1.
  • Seite 36 Maintenance and care Cooling system maintenance IMPORTANT To maintain proper engine operating temperature, cooling air must pass freely through the cylinder fin area. This flow of air carries combustion heat away from the engine. Overheating and engine seizure can occur when: Air intakes are blocked, preventing cooling air from reaching the cylinder, Dust and grass build up on the out side of the cylinder.

  • Seite 37: Checking The Blade

    Maintenance and care Check spark plug Check plug gap. Correct gap is 0.6 mm to 0.7 mm. Inspect electrode for wear. Inspect insulator for oil or other deposits. Replace plug if needed and tighten to 15 N·m - 17 N·m (150 kgf·cm to 170 kgf·cm).
  • Seite 38 Maintenance and care When the cutting blade becomes dull due to wear reverse it for further use. When chip or bend occurs on the blade, vibration will increase. Replace with new one. When filing the blade file 3 cutting edges evenly using a flat file as shown in the illustration.

  • Seite 39: Troubleshooting Table

    Maintenance and care Troubleshooting table Problem Diagnosis Cause Solution The engine does There is no fuel in the fuel tank Fuel supply not start The stop switch is in the Stop position Move to the Start po- Excess fuel suction sition Electrical fault Start the engine after...

  • Seite 40: Storage

    Storage Storage Long-term storage (30 days or more) WARNING Do not store in sealed locations filled with fuel gas, or close to naked flames or sparks. You could cause a fire. When storing the product for long periods of time (30 days or more), ensure that the following preparations for stor- age are carried out.

  • Seite 41: Specifications

    Do not use fuel containing methyl alcohol or more than 10 % of ethyl alcohol. Two stroke, air-cooled engine oil. ISO-L-EGD Stand- ard (ISO/CD 13738), JASO FC,FD grade and ECHO 50 : 1 oil. Ratio 50 : 1 (2%) Fuel consumption at maximum engine power 1.77...

  • Seite 42: Declaration Of Conformity

    JAPAN declares that the hereunder specified new unit: GRASS-TRIMMER/BRUSHCUTTER Brand: ECHO Type: BCLS-580 complies with: * the requirements of Directive 98/37/EC (1998)and 2006/42/EC: from 29th December 2009 (use of harmonized stand- ard ISO 11806 (EN 31806)) * the requirements of Directive 2004/108/EC (use of harmonized standard EN ISO 14982)
  • Seite 43 1Notes and rear cover MEMORANDUM X750-012 98 2 X750 226-490 2 2009...
  • Seite 44 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, JAPAN PHONE: 81-428-32-6118. FAX: 81-428-32-6145. X750-012 98 2 Printed in Japan 0x0xxxx zzzz ES X750 226-490 2 © 2009...
  • Seite 45 1Abdeckung DEUTSCH (Originalanweisungen) BEDIENUNGSANLEITUNG RASENTRIMMER/MOTORSENSE BCLS-580 WARNUNG LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UND BEFOLGEN SIE DIE SICHERHEITSREGELN. ANDERNFALLS BESTEHT DAS RISIKO SCHWERER VERLETZUNGEN.

  • Seite 46: Hersteller

    Anleitung vorbehalten. Einige Abbildungen in dieser Anleitung können vom Produkt abweichen, um Sachverhalte klarer darzustellen. Vor Inbetriebnahme des Produkts müssen einige Teile montiert werden. Bei Unklarheiten oder Problemen wenden Sie sich bitte an Ihren ECHO-Händler. Hersteller: YAMABIKO CORPORATION 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN Autorisierter Repräsentant in Europa:...
  • Seite 47 Inhalt Sichere Verwendung des Produkts ..................4 Warnhinweise ........................ 4 Sonstige Kennzeichnungen ................... 4 Symbole......................... 4 Stelle, an der sich ein Sicherheitsaufkleber befindet ............. 6 Umgang mit Kraftstoff ....................7 Umgang mit dem Motor ....................8 Umgang mit dem Produkt ....................9 Packliste ...........................

  • Seite 48: Sichere Verwendung Des Produkts

    Sichere Verwendung des Produkts Sichere Verwendung des Produkts Lesen Sie diesen Abschnitt unbedingt durch, bevor Sie das Produkt verwenden. Er enthält wichtige Informationen zum Thema Sicherheit. Befolgen Sie die Anweisungen sorgfältig. Lesen Sie außerdem die Sicherheitshinweise im Hauptteil dieser Bedienungsanleitung. In Textabschnitten, die mit einem [diamond mark]-Symbol beginnen, werden die möglichen Folgen einer Nichtbeachtung von Sicherheitshinweisen beschrieben.
  • Seite 49 Sichere Verwendung des Produkts Symbol Beschreibung des Symbols Symbol Beschreibung des Symbols Warnung! Gegenstände Vergaserjustierung – werden hochgeschleudert! Niederlastbetrieb Vergaserjustierung – Achtung, Seitenschub! Volllastbetrieb Einsatz ohne Schutzschild Vergaserjustierung – Leerlauf verboten Verwendung von U-Griff Metallmessern verboten Verwendung von Rundgriff Nylonfadenköpfen verboten Nicht in Räumen mit schlechter Belüftung Achtung, heiße Bereiche...

  • Seite 50: Stelle, An Der Sich Ein Sicherheitsaufkleber Befindet

    Sichere Verwendung des Produkts Stelle, an der sich ein Sicherheitsaufkleber befindet Die in dieser Anleitung beschriebenen Produkte sind mit dem unten dargestellten Sicherheitsaufkleber versehen. Machen Sie sich die Bedeutung des Sicherheitsaufklebers bewusst, bevor Sie das Produkt verwenden. Falls der Sicherheitsaufkleber aufgrund von Verschleiß oder Beschädigung nicht mehr lesbar ist oder sich abgelöst hat, erwerben Sie bitte einen neuen Sicherheitsaufkleber von Ihrem Händler, und bringen Sie ihn an der nachstehend gezeigten Stelle an.

  • Seite 51: Umgang Mit Kraftstoff

    Sichere Verwendung des Produkts Umgang mit Kraftstoff GEFAHR Beim Auftanken in sicherer Entfernung von Brandherden bleiben Kraftstoff ist leicht entflammbar und kann bei falschem Umgang schnell in Brand geraten. Gehen Sie beim Mischen, Lagern und Betanken mit äußerster Vorsicht vor. Andernfalls kann es zu schweren Brandverletzungen kommen. Befolgen Sie sorgfältig die folgenden Anweisungen.

  • Seite 52: Umgang Mit Dem Motor

    Sichere Verwendung des Produkts Umgang mit dem Motor WARNUNG Starten des Motors Auspuffgase sind giftig Befolgen Sie beim Starten des Motors unbedingt die Die Auspuffgase des Motors enthalten giftige Gase. folgenden Sicherheitsregeln: Betreiben Sie das Produkt nicht in geschlossenen Überprüfen Sie, ob alle Schrauben und Muttern fest Räumen oder an anderen schlecht belüfteten Orten.

  • Seite 53: Umgang Mit Dem Produkt

    Sichere Verwendung des Produkts Umgang mit dem Produkt Allgemeine Sicherheitsregeln WARNUNG Bedienungsanleitung Verleihen oder Übereignen des Produkts Lesen Sie die Bedienungsanleitung vor Wenn Sie das Produkt verleihen, muss die ausleihende der Inbetriebnahme des Produkts Person auch die zugehörige Bedienungsanleitung aufmerksam durch, um eine korrekte erhalten.

  • Seite 54: Sicherheitsregeln Für Die Benutzung

    Sichere Verwendung des Produkts Sicherheitsregeln für die Benutzung GEFAHR Produkt nicht verwenden, wenn sich Gefahrenzone im 15-m-Radius Trimmermesser bei Leerlaufdrehzahl mitdreht Der Bereich in einem Radius von 15 m rund um dieses Gerät gilt als Gefahrenzone. Beachten Sie bei der Arbeit Das Produkt darf nicht verwendet werden, wenn sich mit diesem Gerät folgende Sicherheitsregeln: das Trimmermesser dreht, obwohl der Gashebel des...
  • Seite 55 Sichere Verwendung des Produkts WARNUNG Benutzer des Geräts Vibration und Kälte Das Gerät darf von folgenden Personen nicht verwendet Es wird vermutet, dass das Raynaud-Syndrom, das die werden: Finger mancher Menschen befällt, durch stark vibrierende übermüdeten Personen Arbeitsgeräte und dem Arbeiten bei Kälte herbeigeführt alkoholisierten Personen wird.
  • Seite 56 Sichere Verwendung des Produkts WARNUNG Vor dem Arbeiten mit dem Produkt alle Fremdkörper und Hindernisse aus dem Arbeitsbereich entfernen Bevor Sie mit der Arbeit beginnen, überprüfen Sie den Bereich, in dem Sie arbeiten möchten, und entfernen Sie kleine Steine und leere Dosen, die durch die Schneidvorrichtung weggeschleudert werden könnten, sowie Schnüre oder Drähte, die sich um die Schneidvorrichtung wickeln könnten.

  • Seite 57: Vorsichtsmaßnahmen Zur Schneidvorrichtung

    Sichere Verwendung des Produkts Vorsichtsmaßnahmen zur Schneidvorrichtung GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Versuchen Sie nicht, einen Gegenstand zu entfernen, solange der Motor läuft. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen.

  • Seite 58: Schutzausrüstung

    Sichere Verwendung des Produkts VORSICHT Verwenden Sie nur flexible, nichtmetallische, von der YAMABIKO CORPORATION empfohlene Nylonfäden. Schutzausrüstung WARNUNG Schutzausrüstung tragen Tragen Sie beim Arbeiten mit dem Trimmer immer die folgende Schutzausrüstung: a Kopfschutz (Helm): schützt den Kopf b Gehörschutzbügel oder Ohrenstöpsel: schützen das Gehör c Schutzbrille: schützt die Augen d Gesichtsschutzschild: schützt das Gesicht...

  • Seite 59: Packliste

    Packliste Packliste Die nachfolgend aufgeführten Einzelteile sind in der Verpackung enthalten. Überprüfen Sie nach dem Auspacken die Vollständigkeit des Inhalts. Wenden Sie sich an Ihren Händler, wenn Teile fehlen oder beschädigt sind. Motor Antriebswelle 1. Motor und rechter Handgriff 12. Antriebswelle 2.

  • Seite 60: Beschreibung

    Beschreibung Beschreibung 1. Winkelgetriebe Ermöglicht es, den Winkel der 9. Gashebelsperre Dient zum Arretieren des Gashebels im Rotationsachse zu andern. Leerlauf, bis Sie mit der rechten Hand den Griff ganz 2. Messerabdeckung Verwenden Sie beim Transport des umgriffen haben. Geräts die richtige Abdeckung für das Metallmesser. 10.

  • Seite 61: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Zusammenbau WARNUNG Lesen Sie die Bedienungsanleitung aufmerksam durch, um sicherzustellen, dass Sie das Produkt korrekt zusammenbauen. Die Verwendung eines falsch zusammengebauten Produkts kann zu Unfällen bzw. schweren Verletzungen führen. Montage des Stützfußes Befestigen Sie den Stützfuß an der Antriebswelle. 1.
  • Seite 62 Bevor Sie beginnen Schieben Sie die Befestigungsbacke auf den linken Handgriff. Richten Sie den Griff in eine für das Arbeiten bequemen Position aus, und ziehen Sie die Schrauben (M5x25) fest. 1. Schutzhalter 3. Schraube M5x25 2. Linker Handgriff Öffnen Sie die Abdeckung der Kabelführung mit Hilfe eines Steckschlüssels.
  • Seite 63 Bevor Sie beginnen Montage des Schutzhalters Befestigen Sie den Schutzhalter am Winkelgetriebe, indem Sie die Befestigungsplatte von unten gegendrücken und die 4 Schrauben (M5×25) leicht anziehen. Richten Kerbe Fixierpunkt Befestigungsplatte auf das entsprechende Gegenstück des Schutzhalters aus, und ziehen Sie die 4 Schrauben (M5×25) fest. Befestigen Sie das Fadenschneidmesser mit der Schraube (5×12) am Schutzschild für den Nylonfadenkopf.
  • Seite 64 Bevor Sie beginnen Wechseln des Schutzschildes (Wenden Sie sich an Ihren Händler.) gibt zwei unterschiedliche Schutzschilde: eine Schutzschild wird ausschließlich Verwendung Nylonfadenkopfes, der andere ausschließlich zur Verwendung von Metallmessern angebracht. Wenn Sie mit Metallmessern arbeiten, verwenden Sie den Schutzschild für Metallmesser. Entfernen Sie die Schraube (M5×18) an der rechten Seite des Schutzschilds, schieben Sie den Schutzschild nach links, und nehmen Sie ihn ab.
  • Seite 65 Bevor Sie beginnen Stecken Sie das Arretierwerkzeug in das Loch auf der rechten Seite Winkelgetriebes. Drücken dabei Rückhaltefeder nach links. Stecken Sie das Arretierwerkzeug in Arretierungsloch Fixierplatte, Werkzeugaufnahmebolzen zu blockieren. VORSICHT Verhindern Sie mit Hilfe des Arretierwerkzeugs ein Mitdrehen des Werkezeugaufnahmebolzens während der Montage.

  • Seite 66: Ausrichten Der Balance

    Bevor Sie beginnen Ausrichten der Balance Einstellen des Schultergurts WARNUNG Dieses Produkt ist für viele verschiedene Körpergrößen ausgelegt, lässt sich aber evtl. nicht für sehr große Personen einstellen. Verwenden Sie das Gerät nicht, wenn Ihre Füße an die Schneidvorrichtung heranreichen, während das Gerät am Schultergurt eingehängt ist.

  • Seite 67: Bereitstellen Des Kraftstoffs

    Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als 10 % Ethylalkohol. Empfohlenes Mischverhältnis: 50 : 1 (2 %) Öl nach ISO-L- EGD Standard (ISO/CD 13738), JASO FC, FD und ECHO Premium 50: 1 Öl. - Mischen Sie den Kraftstoff nicht direkt im Motor- Kraftstofftank.

  • Seite 68: Bedienung Des Motors

    Bedienung des Motors Bedienung des Motors Starten des Motors WARNUNG Beachten Sie beim Starten des Motors die Sicherheitsanweisungen ab Seite 4 im Abschnitt „Sichere Verwendung des Produkts", um eine einwandfreie Bedienung des Geräts sicherzustellen. Wenn sich die Schneidvorrichtung beim Starten dreht, obwohl der Gashebel auf Leerlaufdrehzahl eingestellt ist, justieren Sie den Vergaser nach, bevor Sie das Produkt verwenden.

  • Seite 69: Warmlaufen Des Motors

    Bedienung des Motors Halten Sie das Gerät möglichst nahe am Motor (siehe Abbildung), nachdem Sie die Sicherheit des Ortes überprüft haben, und ziehen Sie mehrmals am Startergriff. Falls Sie ein explosionsartiges Geräusch hören und der Motor sofort stillsteht, stellen Sie den Chokeknopf auf „Open"...

  • Seite 70: Stoppen Des Motors

    Bedienung des Motors Stoppen des Motors Stellen Sie den Gashebel in die Leerlaufposition, und lassen Sie den Motor bei Leerlaufdrehzahl (niedrige Drehzahl) laufen. Stellen Sie den Zündschalter in die Position „Stopp". Stoppen Sie den Motor im Notfall sofort mit Hilfe des Zündschalters.

  • Seite 71: Trimmen

    Trimmen Trimmen GEFAHR Stellen Sie den Motor sofort ab, wenn die Schneidvorrichtung blockiert wird. Versuchen Sie nicht, einen Gegenstand zu entfernen, solange der Motor läuft. Wenn die Blockade beseitigt wird und die Schneidvorrichtung plötzlich anläuft, kann es zu schweren Verletzungen kommen. Versuchen Sie nie, das Produkt mit nur einer Hand zu bedienen.
  • Seite 72 Trimmen Trimmen Hierbei wird der Trimmer vorsichtig an das zu schneidende Material herangeführt. Stellen Sie den Fadenkopf etwas schräg, damit das Schneidgut von Ihnen weggeleitet wird. Arbeiten Sie sich beim Schneiden in Richtung eines Hindernisses (z. B. Zaun, Mauer oder Baum) in einem Winkel vor, bei dem sichergestellt ist, dass vom Hindernis abprallendes Schneidgut von Ihnen weggeleitet wird.
  • Seite 73 Trimmen Bei fast allen Schneidarbeiten empfiehlt es sich, den Nylonfadenkopf so schräg zu stellen, dass der Kontakt in dem Teil des Schneidkreises erfolgt, wo der Nylonfaden sich von Ihnen und dem Schutzschild wegbewegt (siehe Abbildung). Dadurch wird das Schneidgut von Ihnen weggeleitet. Wenn Sie den Fadenkopf zur falschen Seite neigen, wird das Schneidgut auf Sie zugeschleudert.

  • Seite 74: Einfaches Trimmen Mit Metallmesser

    Trimmen Einfaches Trimmen mit Metallmesser WARNUNG Befolgen Sie beim Trimmen die folgenden Anweisungen: Achten Sie darauf, dass der Trimmer keine harten Gegenstände wie Steine, Metall oder Beton berührt. Falls das Messer auf einen solchen Gegenstand trifft, schalten Sie den Motor sofort ab, warten Sie, bis das Messer stillsteht, und überprüfen Sie dann das Messer und den Schutzschild auf etwaige Beschädigungen.

  • Seite 75: Sicherheitsregeln Bei Der Arbeit

    Trimmen Unkraut mähen Beim Mähen wird die Schneidvorrichtung in einem horizontalen Bogen geschwungen. Dadurch lassen sich große Bereiche rasch von Gras und Unkraut befreien. Die Sensenmethode eignet sich jedoch nicht zum Mähen von hohem, zähem Unkraut oder holzhaltiger Vegetation. Wenn sich im Messer ein Schößling oder eine Staude verfängt, darf das Gerät nicht als Hebel benutzt werden, um die Pflanze zu entfernen, da die Schneidvorrichtung dadurch beschädigt werden würde.
  • Seite 76 Trimmen Schalten Sie den Motor sofort aus, wenn das Produkt plötzlich ungewöhnlich zu rütteln oder vibrieren beginnt. Ein plötzliches Vibrieren ist ein Hinweis darauf, dass gefährliche Probleme mit dem Schwungrad, der Kupplung oder dem Trimmermesser vorliegen oder dass sich Bauteile gelöst haben.

  • Seite 77: Wartung Und Pflege

    Wartung und Pflege Wartung und Pflege Wartungsrichtlinien Komponente Wartung Seite Vor der Verwendung Monatlich Luftfilter Reinigen/ersetzen • Kraftstofffilter Überprüfen/reinigen/ersetzen • Zündkerze Überprüfen/reinigen/justieren/ • ersetzen Vergaser Justieren/Ersetzen und justieren • Kühlsystem Überprüfen/reinigen • Schalldämpfer Überprüfen/festziehen/reinigen • Antriebswelle Schmieren •** Winkelgetriebe Schmieren •* Starter Überprüfen...

  • Seite 78: Wartung Und Pflege

    Wartung und Pflege Auswechseln des Kraftstofffilters Ziehen Sie den Kraftstofffilter mit Hilfe eines Metalldrahts o. Ä. durch die Tanköffnung heraus. Ziehen Sie den alten Filter von der Kraftstoffleitung ab. Installieren Sie den neuen Filter. HINWEIS Ersetzen Sie den Filter, wenn er stark verschmutzt oder beschädigt ist.
  • Seite 79 Wartung und Pflege an die Vorgaben in der Bedienungsanleitung an. Wartung des Kühlsystems WICHTIG Um die richtige Motorbetriebstemperatur aufrechtzuerhalten, muss Kühlluft ungehindert den Zylinderrippenbereich durchströmen können. Durch diesen Luftstrom wird die Verbrennungswärme vom Motor abgeführt. Unter folgenden Umständen kann es passieren, dass der Motor heiß läuft und sich fest frisst: Die Luftzufuhröffnungen sind verstopft.
  • Seite 80 Wartung und Pflege Überprüfen der Zündkerze Prüfen Sie den Elektrodenabstand. Der korrekte Abstand beträgt 0,6 bis 0,7 mm. Prüfen Sie die Elektrode auf Verschleiß. Prüfen Sie den Isolierkörper auf Öl- oder andere Ablagerungen. Ersetzen Sie die Zündkerze ggf. durch eine neue, und ziehen Sie sie mit 15 Nm - 17 Nm (150 kgf·cm - 170 kgf·cm) fest.

  • Seite 81: Überprüfen Des Nylonfadenkopfs

    Wartung und Pflege Wenn das Messer stumpf wird, drehen Sie es um, und benutzen Sie die scharfe Gegenseite. Bei Zersplitterung oder Verformung gerät das Messer in heftigere Vibration. Ersetzen Sie sie es in diesem Fall sofort. Schärfen Sie das 3-Zahn-Messer mit einer Flachfeile an jeder Schneide gleichmäßig (siehe Abbildung).
  • Seite 82 Wartung und Pflege Fehlerbehebung Problem Diagnose Ursache Lösung Der Motor lässt Im Kraftstofftank ist kein Kraftstoff Kraftstoffversorgung sich nicht starten. Der Aus-Schalter steht auf „Stop" Auf „Start" stellen Es wurde zuviel Kraftstoff angesaugt Motor nach Wartung Elektrischer Defekt starten Vergaser defekt oder innerlich verklebt Wenden Sie sich an Interner Defekt des Motors.

  • Seite 83: Lagerung

    Lagerung Lagerung Langfristige Lagerung (30 Tage und länger) WARNUNG Lagern Sie das Gerät nicht in verschlossenen Räumen, aus denen Kraftstoffverdunstungen nicht entweichen können, und nicht in der Nähe von Flammen oder Funken. Brandgefahr. Gehen Sie folgendermaßen vor, wenn Sie das Produkt lange Zeit lagern möchten (30 Tage und länger): Entleeren Sie den Kraftstofftank vollständig.

  • Seite 84: Technische Daten

    Benzin mit mindestens 89 Oktan. Verwenden Sie keinen Kraftstoff mit Methylalkohol oder mehr als Öl 10 % Ethylalkohol. Motoröl für luftgekühlte Zweitaktmotoren. ISO-L-EGD-Norm (ISO/CD 13738), JASO FC, FD und ECHO 50: 1 Öl. Verhältnis 50 : 1 (2%) Kraftstoffverbrauch bei maximaler Motorleistung 1,77 Spezifizierter Kraftstoffverbrauch bei maximaler g/(kW•h)

  • Seite 85: Konformitätserklärung

    JAPAN erklärt, dass das nachstehend spezifizierte neue Gerät: RASENTRIMMER/MOTORSENSE Marke: ECHO Typ: BCLS-580 Folgendem entspricht: * Anforderungen der Richtlinie 98/37/EG (1998)und 2006/42/EG: vom 29. Dezember 2009 (Verwendung von harmonisierter Norm ISO 11806 (EN 31806)) * Anforderungen der Richtlinie 2004/108/EC (Verwendung der harmonisierten Norm EN ISO 14982)
  • Seite 86 Konformitätserklärung...
  • Seite 87 1Notizen und hintere Umschlagseite NOTIZEN X750-012 98 2 X750 226-490 2 2009...
  • Seite 88 7-2 SUEHIROCHO 1-CHOME, OHME, TOKIO 198-8760, JAPAN TELEFON: 81-428-32-6118. FAX: 81-428-32-6145. X750-012 98 2 Gedruckt in Japan 0x0xxxx zzzz ES X750 226-490 2 © 2009...
  • Seite 89 1Coperchio ITALIANO (Istruzioni originali) MANUALE PER L'OPERATORE DECESPUGLIATORE PORTATILE A SCOPPIO BCLS-580 AVVERTENZA LEGGERE E SEGUIRE ATTENTAMENTE LE ISTRUZIONI PER LA- VORARE IN CONDIZIONI DI MASSIMA SICUREZZA. LA MANCA- TA OSSERVANZA DELLE ISTRUZIONI POTREBBE PROVOCARE LESIONI GRAVI.
  • Seite 90 Si raccomanda di leggere il manuale per l'operatore prima di utilizzare questo prodotto. Funzione di questo prodotto I decespugliatori ECHO sono attrezzi leggeri a elevate prestazioni con motore a benzina, realizzati per tenere sotto controllo la crescita dell'erba, per tagliare i bordi ed eseguire un leggero disboscamento in aree difficili da controllare con altri mezzi.
  • Seite 91 Contenuto Per un uso sicuro del prodotto .................... 4 Messaggi di avviso ......................4 Altri indicatori ......................... 4 Simboli ........................... 4 Posizione in cui è applicata una decalcomania ............. 6 Gestione del carburante ....................7 Gestione del motore ...................... 8 Gestione del prodotto ....................

  • Seite 92: Per Un Uso Sicuro Del Prodotto

    Per un uso sicuro del prodotto Per un uso sicuro del prodotto Leggere questa sezione prima di utilizzare il prodotto. Le precauzioni descritte in questa sezione contengono importanti informazioni per la sicurezza. Si raccomanda di se- guirle scrupolosamente. Leggere anche le precauzioni presenti all'interno del manuale. Il testo seguito da un contrassegno [a forma di rombo] descrive le potenziali conseguenze che si potrebbero verificare in caso di mancata osservanza delle precauzioni.
  • Seite 93 Per un uso sicuro del prodotto Forma del simbolo Descrizione / applicazione del Forma del simbolo Descrizione / applicazione del simbolo simbolo Regolazione carburatore - Avvertenza! Oggetti scagliati! Bassi regimi Regolazione carburatore - Alti Attenzione, spinta laterale regimi Regolazione carburatore - Vietato l'uso senza protezione Folle Vietato l'uso di dischi metallici...

  • Seite 94: Posizione In Cui È Applicata Una Decalcomania

    Per un uso sicuro del prodotto Posizione in cui è applicata una decalcomania La decalcomania riportata sotto è stata applicata sui prodotti descritti in questo manuale. Prima di utilizzare il prodotto accertarsi di aver capito il significato della decalcomania. Se la decalcomania diventa illeggibile a causa dell'usura, si strappa o si stacca e si perde, acquistarne una di ricambio presso il rivenditore e fissarla nel punto illustrato nella figura in basso.

  • Seite 95: Gestione Del Carburante

    Per un uso sicuro del prodotto Gestione del carburante PERICOLO Rifornire il prodotto di carburante sempre in un'area lontana dal fuoco Il carburante è altamente infiammabile e può causare incendi se usato senza le dovute precauzioni. Prestare estrema attenzione durante la preparazione della miscela, il rimessaggio o il rifornimento per evitare lesioni gravi. Osservare le seguenti istruzioni.

  • Seite 96: Gestione Del Motore

    Per un uso sicuro del prodotto Gestione del motore AVVERTENZA Avviamento del motore I gas di scarico sono tossici Prestare particolare attenzione alle seguenti precauzioni I gas di scarico provenienti dal motore contengono gas quando si avvia il motore: tossici. Non utilizzare il prodotto in ambienti chiusi o Controllare che non ci siano dadi o bulloni allentati.

  • Seite 97: Gestione Del Prodotto

    Per un uso sicuro del prodotto Gestione del prodotto Precauzioni generali AVVERTENZA Manuale per l'operatore Prestito o cessione del prodotto Per un corretto funzionamento del pro- In caso di prestito del prodotto, consegnare alla perso- dotto, prima di utilizzarlo leggere attenta- na che lo riceve anche il manuale dell'operatore.
  • Seite 98 Per un uso sicuro del prodotto Precauzioni per l'uso PERICOLO Non utilizzare il prodotto mentre la lama del bordato- L'area nel raggio di 15 m deve essere considerata re sta girando in folle zona pericolosa Non utilizzare il prodotto mentre la lama bordatore sta L'area nel raggio di 15 m dal prodotto deve essere consi- girando se il decespugliatore è...
  • Seite 99 Per un uso sicuro del prodotto AVVERTENZA Utenti del prodotto Vibrazioni e freddo Il prodotto non dovrebbe essere usato da: Si ritiene che una condizione definita fenomeno di Ray- persone stanche naud, che colpisce le dita di alcune persone, sia causata persone che hanno assunto bevande alcoliche dall'esposizione alle vibrazioni e al freddo.
  • Seite 100 Per un uso sicuro del prodotto AVVERTENZA Prima di lavorare con il prodotto rimuovere corpi estranei e ostru- zioni Prima di iniziare a lavorare controllare l'area e rimuovere le pietre picco- le e i recipienti vuoti che potrebbe rimbalzare dall'accessorio di taglio, e pezzi di lacci o fili che si potrebbero attorcigliare attorno ad esso.
  • Seite 101 Per un uso sicuro del prodotto Precauzioni riguardanti l'accessorio di taglio PERICOLO Arrestare sempre il motore quando l'accessorio di taglio si inceppa. Non cercare di rimuovere la causa dell'inceppa- mento mentre il motore gira. Se durante la rimozione dell'inceppamento l'accessorio di taglio si avvia improvvisamente può...

  • Seite 102: Indumenti Protettivi

    Per un uso sicuro del prodotto Indumenti protettivi AVVERTENZA Indossare indumenti protettivi Indossare sempre i seguenti indumenti protettivi durante il lavoro con il bordatore/decespugliatore. a Casco (elmetto): Protegge la testa b Protezioni acustiche o tappi per le orecchie: Proteggono l'udito c Occhiali di protezione: Proteggono gli occhi d Schermo facciale: Protegge il viso e Guanti protettivi: Proteggono le mani dal freddo e dalle vi-...

  • Seite 103: Contenuto Della Confezione

    Contenuto della confezione Contenuto della confezione Le seguenti parti sono state imballate separatamente nella scatola di imballaggio. Dopo aver aperto la confezione, controllare che siano presenti tutte le parti. In caso di parti mancanti o rotte, contattare il rivenditore. Motore Albero di funzionamento 1.

  • Seite 104: Descrizione

    Descrizione Descrizione 1. Trasmissione angolare Due ingranaggi per cambiare 9. Fermo acceleratore Blocca la leva del gas in folle fin l'angolo dell'asse di rotazione. quando la mano destra non afferra saldamente l'impu- 2. Coprilama Dispositivo per coprire la lama durante il tra- gnatura.

  • Seite 105: Prima Di Iniziare

    Prima di iniziare Prima di iniziare Montaggio AVVERTENZA Leggere attentamente il manuale per l'operatore per essere certi di montare correttamente il prodotto. L'uso di un prodotto non montato correttamente potrebbe causare incidenti o lesioni gravi. Gruppo supporto Fissare il supporto all'albero di funzionamento. 1.
  • Seite 106 Prima di iniziare Installare l'impugnatura sinistra nella staffa. Posizionare l'impugnatura per un funzionamento comodo e serrare i bulloni (M5×25). 1. Supporto 3. Bullone M5×25 2. Impugnatura sinistra Con la chiave a tubo, aprire il coperchio del passacavo. 1. Passacavo 2. Chiave a tubo Posizionare il cavo acceleratore all'interno del passacavo.
  • Seite 107 Prima di iniziare Montaggio del supporto Adattare il supporto alla parte di montaggio della trasmissione angolare e fissare il supporto tenendo premuta la piastra di mon- taggio da sotto e serrando leggermente i 4 bulloni (M5x25). Allineare incavi e convessi della piastra di montaggio in modo che corrispondano alle parti concave e convesse del supporto e fissare il supporto serrando saldamente i 4 bulloni (M5x25).
  • Seite 108 Prima di iniziare Procedura di sostituzione della protezione (Consulta- re il rivenditore.) Esistono due tipi di protezioni: nella fattispecie, una viene utiliz- zata esclusivamente per la testina a filo di nylon, l'altra esclusiva- mente per il disco metallico. Quando si utilizza il disco metallico, servirsi della protezione corrispondente.
  • Seite 109 Prima di iniziare Inserire l'utensile di bloccaggio in un foro situato sul lato destro della trasmissione angolare, forzando al contempo la molla porta disco sul lato sinistro. Inserire l'utensile di bloccaggio nell'asola per il bloccaggio del fermo della lama per fissare l'alberino di usci- ATTENZIONE Fissare saldamente l'alberino di uscita servendosi dell'utensile di bloccaggio per impedire che l'alberino di...

  • Seite 110: Regolazione Del Punto Di Equilibrio

    Prima di iniziare Regolazione del punto di equilibrio Regolazione della cinghia a spalla AVVERTENZA Questo prodotto è progettato per adattarsi a vari tipi di corporature, ma non sempre è regolabile per persone molto alte. Non utilizzare l'attrezzo se i piedi raggiungono l'accessorio di taglio quando l'attrezzo è fissato alla cinghia a spalla. IMPORTANTE L’altezza della persona può...

  • Seite 111: Preparazione Del Carburante

    10%. Percentuale della miscela consigliata 50 : 1 (2 %) per olio standard ISO-L-EGD (ISO/CD 13738), grado JASO FC, FD ed ECHO Premium 50: 1. - Non miscelare direttamente nel serbatoio carburante del motore. - Evitare di versare benzina o olio. Ripulire sempre il carbu- rante versato.

  • Seite 112: Funzionamento Del Motore

    Funzionamento del motore Funzionamento del motore Avviamento del motore AVVERTENZA All'avviamento del motore, attenersi alle precauzioni descritte a partire da pagina 4 nella sezione "Per un uso sicuro del prodotto" per essere certi di utilizzare il prodotto nel modo corretto. Se all'avviamento del motore l'accessorio di taglio ruota anche se la leva del gas si trova nella posizione di folle, regolare il carburatore prima di utilizzare il prodotto.

  • Seite 113: Riscaldamento Del Motore

    Funzionamento del motore Dopo aver verificato che l'area circostante è sicura, mante- nere fermo il bordatore/decespugliatore con una mano vici- na al motore, come mostrato in figura, e con l'altra mano tirare ripetutamente la funicella. Se si sente un suono di scoppio e il motore si arresta imme- diatamente, portare il pomello starter alla posizione Open e continuare a tirare la funicella per avviare il motore.

  • Seite 114: Arresto Del Motore

    Funzionamento del motore Arresto del motore Portare la leva del gas in posizione di folle e portare il motore al minimo. Abbassare l'interruttore di accensione in posizione "STOP". In caso di emergenza, arrestare immediatamente il motore mediante l'interruttore di accensione. Se il motore non si arresta, portare il pomello starter in posi- zione "Avviamento a freddo".

  • Seite 115: Operazioni Di Taglio

    Operazioni di taglio Operazioni di taglio PERICOLO Arrestare sempre il motore quando l'accessorio di taglio si inceppa. Non cercare di rimuovere la causa dell'inceppa- mento mentre il motore gira. Se durante la rimozione dell'inceppamento l'accessorio di taglio si avvia improvvisamente può...
  • Seite 116 Operazioni di taglio Taglio Consiste nell'inserimento attento del decespugliatore nel mate- riale da tagliare. Inclinare leggermente la testa per indirizzare i detriti lontano dal corpo. Se il taglio viene eseguito fino a una bar- riera, quale una recinzione, un muro o un albero, avvicinarsi da un’angolazione tale per cui i detriti che rimbalzano dall'ostacolo non vengano contro l'utente.

  • Seite 117: Funzionamento Base Del Taglio Con Disco Metallico

    Operazioni di taglio Indossare sempre protezioni adeguate per riparare gli occhi dagli oggetti scagliati. Gli oggetti possono rimbalzare contro l'utente dal suolo sotto la protezione, oppure da una superficie dura in prossimità. Non rifinire ad alta velocità accanto a strade trafficate o in presen- za di pedoni.

  • Seite 118: Uso Della Cinghia A Spalla

    Operazioni di taglio Uso della cinghia a spalla Agganciare la cintura, che deve essere aderente. Agganciare il prodotto alla cinghia a spalla. Verificare la corretta regolazione muovendo l'accessorio di taglio sul terreno. Se necessario, regolare nuovamente la posizione del punto di sospensione.

  • Seite 119: Forze Di Reazione

    Operazioni di taglio Forze di reazione Spinta. L’utente potrebbe avere la sensazione che l'unità prema nella sua direzione, quando prova a tagliare partendo da destra. In caso non riuscisse a mantenere la lama in linea, potrebbe riceve- re un contraccolpo quando la lama viene spinta fuori dove i denti sul punto esterno più...
  • Seite 120 Operazioni di taglio Quando si spegne il motore, verificare che la lama bordatore abbia smesso di girare prima di abbassare il prodotto a terra. Anche se il motore è stato spento, la lama può ancora provo- care lesioni quando gira a ruota libera. La marmitta rimane calda per qualche tempo dopo lo spegni- mento del motore.

  • Seite 121: Manutenzione E Cura

    Manutenzione e cura Manutenzione e cura Guida alla manutenzione Parte Manutenzione Pagina Prima dell'uso Mensile Filtro dell'aria Pulire/sostituire • Filtro del carburante Ispezionare/pulire/sostituire • Candela Ispezionare/pulire/regolare/sosti- • tuire Carburatore Regolare/sostituire e regolare • Impianto di raffreddamen- Ispezionare/pulire • Marmitta Ispezionare/serrare/pulire •...

  • Seite 122: Manutenzione E Cura

    Manutenzione e cura Sostituzione del filtro del carburante Sollevare il filtro del carburante attraverso il serbatoio del car- burante con un filo d'acciaio o un mezzo simile. Estrarre il vecchio filtro dal condotto del carburante. Montare il nuovo filtro. NOTA Se il filtro è...
  • Seite 123 Manutenzione e cura Manutenzione dell'impianto di raffreddamento IMPORTANTE Per mantenere la giusta temperatura di esercizio del motore l'aria refrigerante deve passare liberamente attraverso le alette del cilindro. Questo flusso d'aria allontana dal motore il calore generato dalla combustione. Il surriscaldamento e il grippaggio del motore si verificano quando: Le prese d'aria sono bloccate e impediscono all'aria di raffreddamento di raggiungere il cilindro, oppure...

  • Seite 124: Controllo Della Candela

    Manutenzione e cura Controllo della candela Verificare la distanza della candela. La giusta distanza è da 0,6 mm a 0,7 mm. Verificare l'usura dell'elettrodo. Verificare se l'isolatore presenta depositi di olio o altro. Se necessario, sostituire la candela e serrare a 15 N m - 17 N m (da 150 kgf cm a 170 kgf cm).
  • Seite 125 Manutenzione e cura Quando la lama perde l'affilatura a causa dell'usura, girarla per poterla usare ancora. Quando la lama è danneggiata o piegata le vibrazioni aumen- tano. Sostituirla con una nuova. Affilare le tre lame in maniera uniforme utilizzando l'apposita lima piatta come mostrato nell'illustrazione.

  • Seite 126: Problemi Tecnici

    Manutenzione e cura Problemi tecnici Problema Diagnosi Causa Soluzione Il motore non si av- Non c'è carburante nel serbatoio Rifornimento carbu- L'interruttore di arresto è in posizione di rante Arresto Mettere in posizione Eccessiva aspirazione di carburante di Start Guasto elettrico Avviare il motore Guasto al carburatore o incollaggio in- dopo la manutenzio-...

  • Seite 127: Rimessaggio

    Rimessaggio Rimessaggio Rimessaggio per un lungo periodo (oltre 30 giorni) AVVERTENZA Non conservare l'attrezzo in luoghi chiusi dove le esalazioni del carburante potrebbero accumularsi, rag- giungere una fiamma libera o infiammarsi. Questo potrebbe provocare un incendio. Per conservare il prodotto per un lungo periodo (oltre 30 giorni), effettuare le seguenti operazioni. Svuotare completamente il serbatoio del carburante.

  • Seite 128: Caratteristiche Tecniche

    Olio etilico superiore al 10%. Olio per motore a due tempi raffreddato ad aria. Olio certificato ISO-L-EGD (ISO/ CD 13738), JASO FC, FD ed ECHO 50: 1. Rapporto 50 : 1 (2%) Consumo carburante alla massima potenza del motore...

  • Seite 129: Dichiarazione Di Conformità

    GIAPPONE dichiara che la nuova macchina sotto descritta: DECESPUGLIATORE PORTATILE A SCOPPIO Marchio: ECHO Tipo: BCLS-580 è conforme a: * i requisiti richiesti dalla Direttiva 98/37/EC (1998)e 2006/42/EC: dal 29 dicembre 2009 (uso della norma armonizzata ISO 11806 (EN 31806))
  • Seite 130 1Note e quarta di copertina MEMORANDUM X750-012 98 2 X750 226-490 2 2009...
  • Seite 131 MEMORANDUM X750-012 98 2 X750 226-490 2 2009...
  • Seite 132 7-2 SUEHIROCHO 1-CHOME, OHME, TOKYO 198-8760, GIAPPONE TELEFONO: 81-428-32-6118. FAX: 81-428-32-6145. X750-012 98 2 Stampato in Giappone 0x0xxxx zzzz ES X750 226-490 2 © 2009...
  • Seite 133 1Tapa ESPAÑOL (Instrucciones originales) MANUAL DE INSTRUCCIONES CORTABORDES/DESBROZADORA BCLS-580 ADVERTENCIA LEA ATENTAMENTE LAS INSTRUCCIONES Y SIGA LAS INDICA- CIONES PARA UN FUNCIONAMIENTO SEGURO. DE NO HACER- LO, PODRÍA SUFRIR LESIONES GRAVES.
  • Seite 134 Mantenga siempre el manual en un lugar fácilmente accesible. Si ha perdido el manual o si está dañado y no es legible, adquiera uno nuevo en su DISTRIBUIDOR ECHO. Los aparatos utilizados en este manual son aparatos SI (sistema internacional de unidades). Las imágenes que se encuentran entre paréntesis son valores de referencia y, en algunos casos, puede haber un ligero error de conversión.
  • Seite 135 Contenido Para una utilización segura del producto................4 Avisos de advertencia....................4 Otros indicadores......................4 Símbolos........................4 Ubicación en la que se encuentra un adhesivo de seguridad ........6 Manipulación del combustible..................7 Manipulación del motor....................8 Manipulación del producto..................... 9 Lista de piezas ........................

  • Seite 136: Para Una Utilización Segura Del Producto

    Para una utilización segura del producto Para una utilización segura del producto Lea atentamente esta sección antes de utilizar el producto. Las precauciones descritas en esta sección contienen información de seguridad importante. Cúmplalas cuidadosa- mente. Asimismo, debe leer las precauciones que aparecen en el interior del propio manual. El texto que aparece después de una marca [marca de diamante] describe las posibles consecuencias de no cumplir la precau- ción.
  • Seite 137 Para una utilización segura del producto Forma y silueta del símbolo Descripción / aplicación del Forma y silueta del símbolo Descripción / aplicación del símbolo símbolo ¡Advertencia! ¡Objetos expul- Ajuste del carburador - Mezcla sados! de baja velocidad ¡Atención! Empuje hacia el la- Ajuste del carburador - Mezcla de alta velocidad Prohibido el uso sin escudo...

  • Seite 138: Ubicación En La Que Se Encuentra Un Adhesivo De Seguridad

    Para una utilización segura del producto Ubicación en la que se encuentra un adhesivo de seguridad Los productos descritos en este manual incorporan el adhesivo de seguridad mostrado a continuación. Asegúrese de compren- der el significado del adhesivo antes de utilizar el producto. Si el adhesivo se ha deteriorado debido al desgaste, está...

  • Seite 139: Manipulación Del Combustible

    Para una utilización segura del producto Manipulación del combustible PELIGRO Mantener siempre alejado del fuego cuando realice el repostaje El combustible es altamente inflamable y conlleva un riesgo de incendio si se manipula incorrectamente. Tenga un cui- dado extremo al mezclarlo, almacenarlo o manipularlo o podrá sufrir lesiones personales graves. Tenga cuidado de cumplir las siguientes instrucciones.

  • Seite 140: Manipulación Del Motor

    Para una utilización segura del producto Manipulación del motor ADVERTENCIA Arranque del motor Los humos de escape son tóxicos Tenga especial cuidado de seguir las siguientes precau- Los humos de escape del motor contienen gases tóxic- ciones cuando arranque el motor: os.

  • Seite 141: Manipulación Del Producto

    Para una utilización segura del producto Manipulación del producto Precauciones generales ADVERTENCIA Manual de instrucciones Préstamo o asignación del producto Lea atentamente el manual de instruccio- Cuando preste el producto a una tercera persona, ase- nes antes de utilizar el producto a fin de gúrese de que la persona que toma prestado el produc- asegurar un funcionamiento correcto.
  • Seite 142 Para una utilización segura del producto Precauciones de uso PELIGRO No utilice el producto cuando la cuchilla de corte es- El área dentro de un radio de 15 metros es una zona té girando a velocidad de ralentí peligrosa No debe utilizar el producto mientras esté girando la cu- El área dentro de un radio de 15 metros del producto es chilla de corte si la cortabordes está...
  • Seite 143 Para una utilización segura del producto ADVERTENCIA Usuarios del producto Las vibraciones y el frío El producto no podrá ser utilizado por: Se cree que puede contraerse una enfermedad llamada fe- personas que estén cansadas nómeno de Raynaud, que afecta a los dedos de ciertos in- personas que hayan consumido alcohol dividuos, si se está...
  • Seite 144 Para una utilización segura del producto ADVERTENCIA Retire las sustancias y obstáculos extraños antes de utilizar el pro- ducto Antes de comenzar a trabajar, compruebe el área en la que va a trabajar y elimine cualquier piedra pequeña y latas vacías que probablemente puedan rebotar en el accesorio de corte, así...
  • Seite 145 Para una utilización segura del producto Precauciones relacionadas con el accesorio de corte PELIGRO Pare siempre el motor cuando se produzca una obstrucción del accesorio de corte. No intente nunca sacar el objeto causante de una obstrucción con el motor funcionando. En caso contrario, al eliminar la obstrucción, el accesorio de corte podría arrancar de repente y causarle heridas.
  • Seite 146 Para una utilización segura del producto PRECAUCIÓN Utilice sólo hilo flexible y no metálico recomendado por YAMABIKO CORPORATION. Ropa de protección ADVERTENCIA Póngase indumentaria protectora Póngase siempre la ropa de protección siguiente cuando trabaje con el cortabordes. a Protección para la cabeza (casco): Protege la cabeza b Orejeras o tapones para los oídos: Protegen los oídos c Gafas de seguridad: Protegen los ojos d Careta: Protege la cara...

  • Seite 147: Lista De Piezas

    Lista de piezas Lista de piezas En la caja de embalaje están empaquetadas de forma separada las siguientes piezas. Cuando haya desempaquetado la caja, compruebe que se incluyan las siguientes piezas. Póngase en contacto con su distribuidor si falta alguna o está rota. Motor Eje de funcionamiento 1.

  • Seite 148: Descripción

    Descripción Descripción 1. Transmisión en ángulo Con dos engranajes para cam- 9. Bloqueo del gatillo del acelerador Bloquea el gatillo en biar el ángulo del eje giratorio. la posición de ralentí, hasta que su mano derecha aga- 2. Funda de la cuchilla Cuando transporte el equipo, utilice rre bien el manillar.

  • Seite 149: Antes De Comenzar

    Antes de comenzar Antes de comenzar Montaje ADVERTENCIA Lea atentamente el manual de instrucciones para asegurarse de que monta correctamente el producto. La utilización de un producto que se haya montado incorrectamente puede ocasionar un accidente o una lesión grave. Conjunto de soporte Fije el soporte al eje de funcionamiento.
  • Seite 150 Antes de comenzar Instale el manillar izquierdo en el soporte. Coloque el manillar en una posición de trabajo cómoda y apriete los pernos (M5×25). 1. Soporte 3. Perno M5×25 2. Manillar izquierdo Con una llave tubular, abra la tapa de la guía del cable. 1.
  • Seite 151 Antes de comenzar Instalación del soporte Coloque el soporte en la parte de montaje de la transmisión en ángulo y fíjelo sujetando la placa de fijación presiónada desde detrás y apretando ligeramente los 4 pernos (M5×25). Haga que las muescas y partes convexas de la placa de fijación miren a las partes convexas y cóncavas correspondientes del so- porte, y fije el soporte apretando firmemente los 4 pernos (M5×25).
  • Seite 152 Antes de comenzar Cómo cambiar el protector (Consulte con su distribui- dor) Hay dos tipos de escudos: a saber, uno que se usa exclusiva- mente para el hilo de nylon y otro que se usa exclusivamente para la cuchilla metálica. Cuando emplee la cuchilla metalica, use el escudo para dica cuchilla.
  • Seite 153 Antes de comenzar Introduzca la herramienta de bloqueo en el orificio ubicado en el lado derecho de la transmisión en ángulo forzando al mismo tiempo el muelle de retén hacia el lado izquierdo. Introduzca aún más la herramienta de bloqueo en la ranura de fijación del retén de la cuchilla para fijar el eje de salida.

  • Seite 154: Ajuste Del Equilibro

    Antes de comenzar Ajuste del equilibro Ajuste del arnés ADVERTENCIA Este producto está diseñado para adaptarse a una amplia variedad de tamaños corporales, pero no puede ajustarse para personas extremadamente altas. No utilice esta unidad si sus pies pueden tocar el accesorio de corte cuando la unidad esté fijada al arnés. IMPORTANTE El tamaño de la persona puede afectar al ajuste del equilibrio.

  • Seite 155: Preparación Del Combustible

    Relación de mezcla recomendada: 50 : 1 (2 %) para ISO-L- EGD Standard (ISO/CD 13738), para aceite JASO FC, FD y ECHO Premium 50 : 1. - No haga la mezcla directamente en el depósito de combus- tible del motor.

  • Seite 156: Funcionamiento Del Motor

    Funcionamiento del motor Funcionamiento del motor Arranque del motor ADVERTENCIA Cuando arranque el motor, tenga en cuenta las precauciones descritas en la página 4 en la sección "Para una utili- zación segura del producto" para asegurarse de que utiliza correctamente el producto. Si cuando se arranque el accesorio de corte gira aunque el gatillo del acelerador se encuentre en posición de velo- cidad de ralentí, ajuste el carburador antes de utilizar el producto.

  • Seite 157: Calentamiento Del Motor

    Funcionamiento del motor Comprobando que el área que tiene alrededor sea segura, mantenga la posición más cercana al motor firmemente tal como se muestra en la ilustración y tire varias veces del pu- ño del arranque. Si escucha un sonido como de explosión y se detiene el mo- tor de forma inmediata, mueva el botón del estrangulador a la posición de abierto y continúe tirando del puño del estárter para arrancar el motor.

  • Seite 158: Parada Del Motor

    Funcionamiento del motor Parada del motor Desplace el gatillo del acelerador a la posición de velocidad de ralentí y coloque el motor en ralentí (es decir, a baja ve- locidad). Ponga el interruptor de encendido en la posición de parada. En caso de emergencia, pare el motor inmediatamente utili- zando el interruptor de encendido.

  • Seite 159: Funcionamiento Del Recorte De Bordes

    Funcionamiento del recorte de bordes Funcionamiento del recorte de bordes PELIGRO Pare siempre el motor cuando se produzca una obstrucción del accesorio de corte. No intente nunca sacar el objeto causante de una obstrucción con el motor funcionando. En caso contrario, al eliminar la obstrucción, el accesorio de corte podría arrancar de repente y causarle heridas.
  • Seite 160 Funcionamiento del recorte de bordes Recorte de bordes contra barrera Se trata de acercar el cortador cuidadosamente hacia el material que desee cortar. Incline el cabezal ligeramente para alejar de Ud. los desechos. Si recorta contra una pared, valla o arbol, acer- quese desde un angulo desde el que los desechos lanzados por el equipo se alejen de Ud.

  • Seite 161: Funcionamiento Básico Del Recorte De Bordes Con La Cuchilla Metálica

    Funcionamiento del recorte de bordes Lleve siempre la protección ocular adecuada para guardarse de posibles objetos lanzados por el equipo. Los objetos pueden re- botar en el suelo debajo del escudo o en alguna superficie dura cercana y dirigirse hacia Ud. No utilice este equipo a alta velocidad cerca de carreteras con tráfico, o en presencia de peatones.

  • Seite 162: Uso Del Arnés

    Funcionamiento del recorte de bordes Uso del arnés Abróchese el cinturón. El cinturón debe quedar ceñido. Coloque el dispositivo en el arnés. Compruebe el ajuste correcto moviendo el accesorio de corte a lo largo del suelo. Reajuste la posición del punto de suspensión si fuera necesario. Coloque el arnés sobre ambos hombros y ajuste las tiras para el bloqueo del punto de conexión tal como se muestra.

  • Seite 163: Fuerzas De Reacción

    Funcionamiento del recorte de bordes Fuerzas de reacción Empujón. El usuario puede sentir una presión del equipo hacia él al intentar cortar un objeto a su derecha. Si no puede sujetar la cuchilla en el corte, puede tener lugar un contragolpe lateral al desplazarse la misma hacia donde cortan los dientes en el punto más alejado del usuario.
  • Seite 164 Funcionamiento del recorte de bordes Cuando apague el motor, compruebe y asegúrese de que la cuchilla del cortabordes haya dejado de girar antes de bajar el producto al suelo. Incluso aunque el motor esté apagado, la cuchilla puede provocar todavía una lesión mientras esté gi- rando libremente.

  • Seite 165: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Mantenimiento y cuidados Directivas de asistencia Área Mantenimiento Página Antes de usar Mensual Filtro de aire Limpiar/sustituir • Filtro de combustible Inspeccionar/limpiar/sustituir • Bujía Inspeccionar/limpiar/ajustar/susti- • tuir Carburador Ajustar/sustituir y ajustar • Sistema de refrigeración Inspeccionar/limpiar • Silenciador Inspeccionar/apretar/limpiar •...

  • Seite 166: Mantenimiento Y Cuidados

    Mantenimiento y cuidados Sustitución del filtro de combustible Use un trozo de cable de acero o similar para coger el filtro de combustible a través de la apertura del depósito de combusti- ble. Tire del viejo filtro y sáquelo del tubo de combustible. Instale el nuevo filtro de combustible.
  • Seite 167 Mantenimiento y cuidados Mantenimiento del sistema de enfriamiento IMPORTANTE Para mantener la temperatura adecuada de funcionamiento del motor, el aire de enfriamiento debe pasar libremente a través del área de aletas del cilindro. Este flujo de aire disipa el calor de combustión del motor. Puede tener lugar un sobrecalentamiento y agarrotamiento del motor cuando: Las entradas de aire estén bloqueadas, impidiendo que el aire de enfriamiento alcance el cilindro, Se hayan acumulado polvo y hierbas en el lado exterior del cilindro.

  • Seite 168: Comprobación De La Bujía

    Mantenimiento y cuidados Comprobación de la bujía Compruebe la distancia entre electrodos de la bujía. La dis- tancia correcta está entre 0,6 mm y 0,7 mm. Compruebe la bujía por si tuviera los electrodos gastados. Inspeccione el aislante por si tuviera aceite u otros depósitos. Sustituya la bujía si es necesario y apriete a 15 N·m - 17 N·m (150 kgf·cm a 170 kgf·cm).
  • Seite 169 Mantenimiento y cuidados Cuando la cuchilla de corte deje de estar afilada debido al desgaste, déle la vuelta y podrá seguir usándola. Cuando la cuchilla se melle o doble aumentarán las vibracio- nes. En ese caso, sustitúyala por una nueva. Cuando lime la cuchilla, lime los 3 bordes de corte uniforme- mente usando una lima plana tal como se muestra en la ilus- tración.

  • Seite 170: Tabla De Localización De Averías

    Mantenimiento y cuidados Tabla de localización de averías Problema Diagnóstico Causa Remedio El motor no arran- No hay combustible en el depósito de Suministro de com- combustible bustible El interruptor de paro está en la posición Mueva a la posición PARO de arranque Succión excesiva de combustible...

  • Seite 171: Almacenamiento

    Almacenamiento Almacenamiento Almacenamiento durante un largo periodo (30 días o más) ADVERTENCIA No almacene el equipo en ubicaciones cerradas lleno de combustible o cerca llamas chispas. Podría provocar un incendio. Cuando almacene el producto durante largos periodos de tiempo (30 días o más), asegúrese de que se realicen los siguientes preparativos para el almacenamiento.

  • Seite 172: Características Técnicas

    Aceite 10 % de alcohol etílico. Aceite para motor de 2 tiem- pos refrigerado por aire Aceite ISO-L-EGD Standard (ISO/CD 13738), JASO FC, FD y ECHO 50 : 1. Proporción 50 : 1 (2%) Consumo de combustible a máxima potencia del motor 1,77 Consumo de combustible específico a máxima potencia...

  • Seite 173: Declaración De Conformidad

    JAPÓN declara que la unidad nueva aquí especificada: CORTABORDES/DESBROZADORA Marca: ECHO Tipo: BCLS-580 cumple con: * los requisitos de la directiva 98/37/CE (1998)y 2006/42/CE: del 29 de diciembre de 2009 (uso de la norma armoni- zada ISO 11806 (EN 31806)) * los requisitos de la directiva 2004/108/CE (aplicación de la norma armonizada EN ISO 14982)
