3.4 Ausfallsicheres Netzwerk
Wenn Sie die Dome-Kamera nicht über das Bediengerät, sondern von einem anderen Gerät aus steuern, können bei der seriellen Datenübertragung Fehler
auftreten. Die Ursache dafür ist das andere Gerät, das keinen ausfallsicheren Netzwerkbetrieb ermöglicht.
In diesem Fall lösen Sie das Problem, indem Sie diesen DIP-Schalter bei derjenigen Dome-Kamera, die dem anderen Gerät am nächsten liegt, auf ON (Ein)
schalten.
SW2
ON
OFF (AUS)
1 2
Abbildung 7 - Einstellung des Kabelabschlusses der Dome-Kamera
Terminierung EIN
Terminierung EIN
Datenverbindungskabel
Terminierung EIN

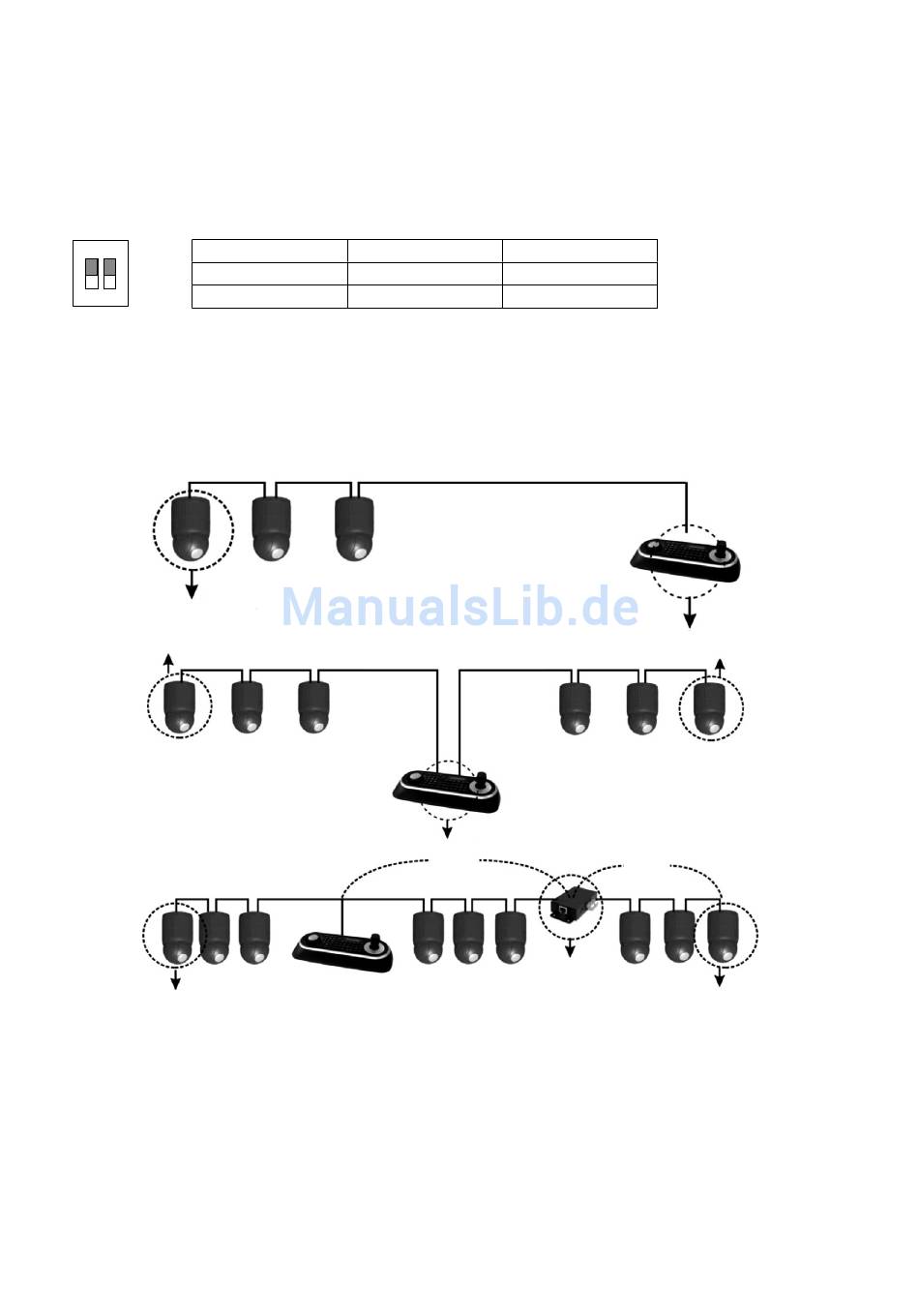

Abbildung 8 - Kabelabschluss-Diagramm
SW2
1
ON (EIN)
PULL-UP
NONE (Keiner)
Datenverbindungskabel
Anschluss Dome
Datenverbindungskabel
Terminierung EIN
2
PULL-DOWN
NONE (Keiner)
Anschluss Dome
Datenverbindungskabel
Repeater/Splitter
,km
Eingang Terminierung EIN
Ausgang Terminierung EIN
8
Terminierung EIN
Terminierung EIN
,km
Terminierung EIN
