SW: Terminierungsschalter
SW: Ausfallsicheres Netzwerk
Schalter zur Auswahl von Adressen (ID)
und Protokoll

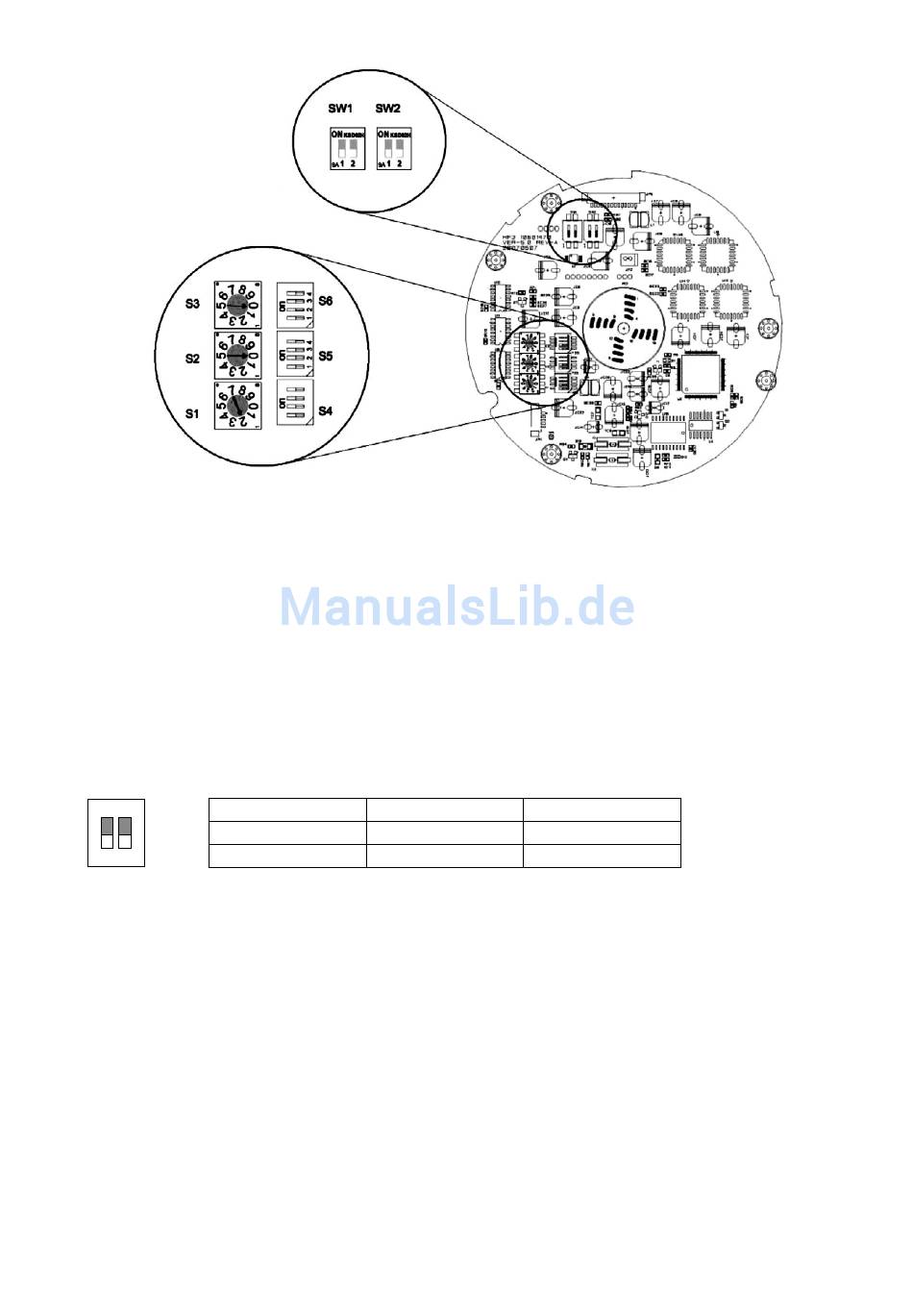

Abbildung 5 - Anordnung der Schalter
3.3 Einstellung des Kabelabschlusses der Dome-Kamera
In jeder Installation (Dome-Kamera oder Bediengerät) muss bei jeweils den ersten und letzten Geräten die Datenleitung durch entsprechende Einstellungen
der DIP-Schalter abgeschlossen werden. Ohne korrekten Kabelabschluss können Signalübertragungsfehler auftreten. Die Gesamtlänge des Datenverbin-
dungskabels darf , km nicht überschreiten.
SW1
ON
Abschluss aktiv
Abschluss deaktiviert
1 2
Abbildung 6 - Einstellung des Kabelabschlusses der Dome-Kamera
SW1
1
EIN
AUS
2
EIN
AUS
7
