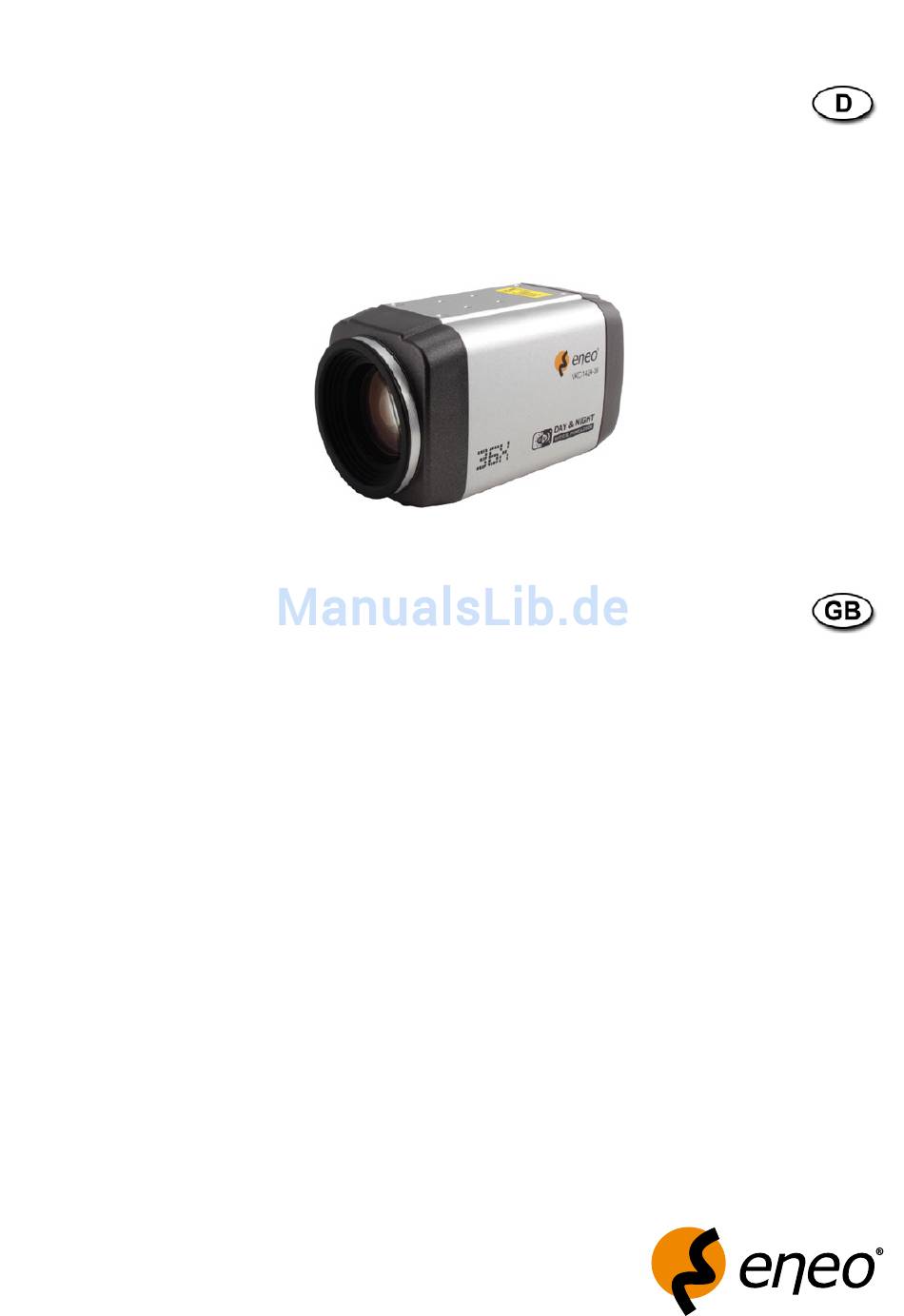

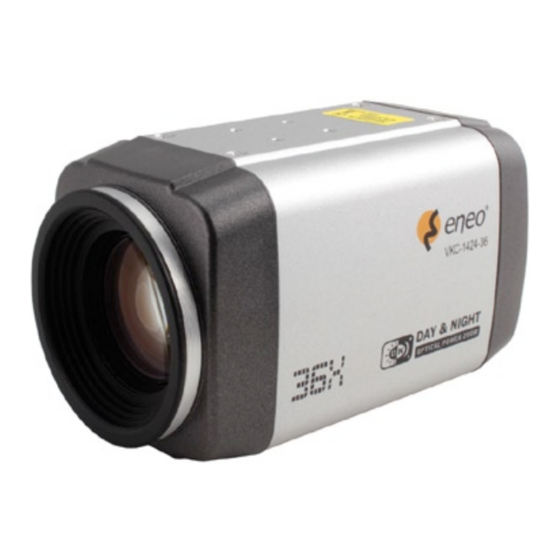

- Seite 1 Installations- und Betriebsanleitung 1/4” Tag/Nacht-Kamera VKC-1424-36, VKC-1424-22, VKC-1424-12 Installation and Operating Instructions 1/4” Day & Night Camera VKC-1424-36, VKC-1424-22, VKC-1424-12...
-
Seite 2: Inhaltsverzeichnis
5.6 Special Function .........8 5.7 Anzeige (Display) ........3 5.7 Display ............9 6. Protokoll ..............4 6. Protocol ...............30 7. Fehlersuche............6 7. Troubleshooting ...........3 8. Technische Daten ..........7 8. Technical Specifications ........33 0. Maßzeichnungen ..........35 9. Dimensional Drawings .........35 Betriebsanleitung www.videor.com Installation and Operating Instructions ⇒ www.eneo-security.com Mode d’emploi Instrukcja instalacji i obsługi... -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise • Bevor Sie die Kamera anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Die Kameras gegen Eindringen von Wasser und Feuchtigkeit schützen, Wasser kann die Geräte dauerhaft schädigen. Sollte dennoch Feuchtigkeit eingedrungen sein, die Kameras nie unter diesen Bedingungen einschalten, sondern zur Überprüfung an eine autorisierte Fachwerkstatt geben. • Die Kamera darf nie außerhalb der technischen Daten benutzt werden, das kann die Kamera zerstören. • Die Kamera nur in einem Temperaturbereich von -0°C bis +50°C und einer Luftfeuchtigkeit bis max. 90% be- treiben. • Um die Kamera von der Versorgungsspannung zu trennen, ziehen Sie das Kabel nur am Stecker heraus. Ziehen Sie nie direkt am Kabel. • Verlegen Sie die Verbindungskabel sorgfältig und stellen Sie sicher, dass die Kabel nicht mechanisch beansprucht, geknickt oder beschädigt werden und keine Feuchtigkeit eindringen kann. • Das Gerät darf nur von qualifiziertem Servicepersonal geöffnet werden. Fremdeingriffe beenden jeden Garantie- anspruch. • Die Kamera darf nie mit geöffneter Blende gegen die Sonne gerichtet werden (Zerstörung des Sensors). • Montage, Wartung und Reparaturen dürfen nur von autorisiertem Fachpersonal ausgeführt werden. Vor Öffnen des Gehäuses ist eine Netztrennung erforderlich. • Der Errichter ist für die Aufrechterhaltung der Schutzart lt. Techn. Daten verantwortlich, z.B. durch Abdichtung des Kabelaustritts mit Silikon. • Falls Funktionsstörungen auftreten, benachrichtigen Sie bitte Ihren Lieferanten. • Verwenden Sie nur Originalersatzteile und Original-Zubehör von Videor E. Hartig GmbH. • Zur Reinigung der Gehäuse immer nur ein mildes Haushaltsmittel verwenden. Niemals Verdünner oder Benzin benutzen, dies kann die Oberfläche dauerhaft schädigen. -
Seite 4: Allgemeine Beschreibung
2. Allgemeine Beschreibung • Hochauflösende Tag/Nachtkamera mit Double Scan CCD • Integriertes 36x AF-Objektiv / 3x Digital-Zoom (VKC-1424-36, # 92718) Integriertes x AF-Objektiv / 3x Digital-Zoom (VKC-1424-22, # 92754) Integriertes x AF-Objektiv / 3x Digital-Zoom (VKC-1424-12, # 92755) • Schwenkbarer IR-Sperrfilter (ICR) • Wide Dynamic Range (WDR) bis 5-fach • D-/3D-DNR leistungsstarke Rauschunterdrückung • Bewegungsmeldung (MD) • High und LowSpeed Shutter-Regelung (MES+DSS) • Effekte: Spiegelbild, Rotation, Bildeinfrieren • Geschützte Bereiche (Privacy Zones) • Bildschirm-Menüführung (OSD) • RS-485 Steuerschnittstelle (Pelco P & D) Lieferumfang • Kamera • Abdeckkappe • Sockel für Kameraschraube mit 4 Schrauben • Installations- und Betriebsanleitung... -
Seite 5: Bezeichnungen
4. Bezeichnungen 4.1 VKC-1424-36, Art.-Nr. 92718 und VKC-22, Art.-Nr. 92754) () OSD / Zoom / Focus Steuerung () Video: BNC-Kabel (3) AD-Taste : Masse : AD-Taste 3: Masse (4) Spannungsanzeige (5) Kabellänge Wenn der Abstand von der Kamera zum Monitor zu groß ist, auf oder 3 stellen. (6) Steuerungs-Terminal : RS-485 (+) : RS-485 (–) 3: Ausgang - Bewegungserkennung 4: Ausgang - Objekterkennung 5: Eingang - Tag & Nacht (Niedrig: Nacht, Hoch: Tag) 6: Masse 7: Zoom (+: Tele, –: Weit) 8: Fokus (+: Nah, –: Fern) 9: Gemeinsam (7) Spannungsversorgung: VDC 4.2 VKC-1424-12, Art.-Nr. 92755) -
Seite 6: Menübedienung
5. Menübedienung OSD Startseite () Kameratitel () Kamera ID (3) Status der Zoom-Position (4) Alarmmeldung der Objekterkennungsfunktion (5) Alarmmeldung der Bewegungserkennungsfunktion MAIN MENU (Hauptmenü) Die Funktionen können mit den 5 Tasten an der Rückseite der Kamera eingestellt werden. MENU-Taste: Aufruf des Menüs / Auswahl eines Menüelements TELE (oben) / WIDE (unten): Aufwärts-/Abwärtsbewegung NEAR (links) / FAR (rechts): Parameter des ausgewählten Elements einstellen Das Menü besteht aus dem „Hauptmenü” und dem „Untermenü”. Im Hauptmenü können 7 Arten von Kamerafunktionen ausgewählt werden. Rechts neben jeder Auswahl des Hauptmenüs wird das Untermenü angezeigt. Wenn Sie die Menüauswahl speichern möchten, wählen Sie [SAVE] (Speichern). Wenn Sie die Menüauswahl nicht speichern möchten, wählen Sie [EXIT] (Verlassen). (Nach dem Auswählen den Strom aus- und wieder einschalten) Wenn Sie die Standardwerte des Menüs wieder- herstellen möchten, wählen Sie [DFLT]. -
Seite 7: Fokuseinstellung (Focus)
5.1 Fokuseinstellung (Focus) • MODE (Modus): Zur Auswahl des Autofokusmodus AUTO, ONE PUSH, MANUAL • DISTANCE: Einstellung des Mindest-Fokusabstands zwischen Kamera und Objekt 0, / ,3 / ,8 / 3,0 / 5,0m (36x) 0, / ,0 / ,5 / ,5 / 6,0m (x) 0, / ,0 / ,3 / ,0 / 6,0m (x) • LENS REFRESH (Objektiv kalibrieren): Der Objektiv-Ausgangspunkt wird automatisch kalibriert. OFF/ON ( Tag ~ 0 Tage) • E.ZOOM: Einstellung der Maximalvergrößerung des Digital-Zooms OFF/ON (max x ~ x9, x, x3, x5, x8, x3) • HOME POSITION (Ausgangsposition): Einstellung der Ausgangsposition für die Zoom-Funktion Die Kamera kehrt zur Ausgangsposition zurück, wenn eine bestimmte Zeit abgelaufen ist, ohne dass ein Bedien- vorgang vorgenommen wurde. OFF/ON ZOOM PRESET: Einstellung der Zoom-Position als Home-Position DURATION (Dauer): Einstellung der Wartezeit 5/0/5/0/5/30/35/40/45/50/55/60 Sek... -
Seite 8: Belichtungseinstellung (Exposure)
5.2 Belichtungseinstellung (Exposure) • MODE (Modus): Auswahl des Belichtungsmodus AUTO INDOOR (automat. Innenanwendung) / AUTO OUTDOOR (automat. Außenanwendung) / SHUT. P (Shutter- Priorität) / IRIS. P (Iris-Priorität) / MANUAL • AGC: Auswahl der automatischen Verstärkungsregelung OFF/ON (AUTO, SHUT. P (Shutter-Priorität) oder IRIS. P (Iris-Priorität) Modus) 0//4/6/8/0//4/6/8/0//4/6/8/30dB (MANUAL Modus) • SHUT SPEED (Shutter-Geschwindigkeit): Kann in SHUT. P (Shutter-Priorität) oder im manuellen Belichtungs- modus eingestellt werden. NTSC: x 5, x8, x64, x3, x6, x8, x4, x, /60, / 90, /00, /80, /50, /500, /000, /500, /000, /5000, /0000, /0000, /50000, /00000 Sek PAL: x 5, x8, x64, x3, x6, x8, x4, x, /50, /80, /0, /50, /50, /500, /000, /500, /000, /5000, /0000, /0000, /50000, /00000 Sek Slow shutter speed (langsame Shutter-Geschwindigkeit) (x2 ~ x512) kann im manuellen Belichtungs- modus eingestellt werden. •... -
Seite 9: Weißabgleich (White Balance Setting)
• DAY& NIGHT: Tag/Nacht-Auswahl Mode (Modus): Auswahl des Tag/Nacht-Modus DAY / NIGHT / AUTO / EXT Delay (Verzögerung): Einstellung der Verzögerungszeit des Filters für die Tag/Nacht-Umschaltung 5/ 0/ 5/ 0/ 5/ 30/ 35/ 40/ 45/ 50/ 55/ 60 Sek BURST (Color-Burst-Signal): Hiermit kann die Ausgabe des Color-Burst-Signals bei Aktivierung des Schwarz/ Weiß-Modus ein- oder ausgeschaltet werden. OFF/ON 5.3 Weißabgleich (White Balance Setting) • MODE: Auswahl des Weißabgleich-Modus ATW / ONE- PUSH / INDOOR / OUTDOOR / MANUAL / AUTO ATW (Auto-Tracking Weißabgleich): Automatische Einstellung der Farbe gemäß der verfügbaren Beleuchtung ONE PUSH (Einmal abgleichen): Wenn im temporären Automatikmodus die Taste SET gedrückt wird, wird die Farbe automatisch eingestellt. INDOOR: Weißabgleich in Innenräumen OUTDOOR: Weißabgleich im Außenbereich MANUAL (Manuell): Die Farbe kann korrigiert werden, wenn der Benutzer die Rotverstärkung („Red Gain”) oder die Blauverstärkung („Blue Gain”) verringert oder vergrößert. AUTO: Breiter Farbtemperaturbereich (größerer ATW-Bereich) • RED GAIN: Einstellung der Rotverstärkung im manuellen Modus (0 ~ 55) • BLUE GAIN: Einstellung der Blauverstärkung im manuellen Modus (0 ~ 55) -
Seite 10: Bild (Image)
5.4 Bild (Image) • DNR: Digitale Rauschunterdrückung AUS / ~0 (Auswahl der Stärke der Rauschverringerung) / Auto (die Stärke der Rauschverringerung wird automatisch eingestellt) • HR: Auswahl des hochauflösenden Modus OFF/ON (~7) • MIRROR: Auswahl der Spiegelung OFF / V (Vertikale Spiegelung des Bilds auf dem Bildschirm) / H (Horizontale Spiegelung des Bilds auf dem Bildschirm) / H&V (Horizontale und vertikale Spiegelung des Bilds auf dem Bildschirm) • SHARPNESS: Einstellung der Bildschärfe ~ 6 Stufen • EFFECT: Auswahl von Negativ- oder S/W-Darstellung des Bildes OFF / NEGATIVE / B/ W • FREEZE: Auswahl zwischen Echtzeitanzeige und Standbild OFF/ON... -
Seite 11: Intelligence
5.5 Intelligence • PRIVACY (Bereichsmaske): Funktion zum Abdecken von Bereichen, die nicht auf dem Bildschirm dargestellt werden sollen. MASK#: Zur Auswahl einer Maskenbereichsnummer (~6) MODE: Ein-/Ausschalten der Maske (OFF/ON) MOSAIC TYPE: Körnigkeitseinstellung des Mosaiks (~8) MOSAIC: Mosaikanzeige (OFF/ON) COLOR: Auswahl der Maskenfarbe (~4) TRANSPARENCY: Einstellung der Transparenzfarbe der Maske (0~3) POSITION: Einstellung der Maskenposition SIZE: Einstellung der Maskengröße • MOTION DET (Bewegungsdetektor): Wenn sich das Subjekt auf dem Bildschirm bewegt, wird der Bewegungs- detektor ausgelöst. MODE: MD-Funktion ein-/ausschalten (OFF/ON) AREA#: Auswahl einer Bewegungserkennungs-Bereichsnummer (~3) ACTIVATE (Aktivieren): Den jeweiligen Bewegungsdetektorbereich aktivieren oder deaktivieren (OFF/ON) SENSITIVITY: Einstellung der Empfindlichkeit (~0) INTERVAL TIME (Intervalldauer): Einstellung der Alarmintervalldauer (~56Sek.) DWELL TIME (Verweilzeit): Auswahl der Verweilzeit bei Änderung des Bewegungsdetektormodus (~56Sek.) POSITION: Einstellung der Bewegungserkennungs-Position SIZE: Einstellung der Bewegungserkennungs-Größe ZOOM PRESET: Auswahl der Zoom-Position, die angefahren wird, wenn ein Alarm auftritt • OBJECT DET (Objekterkennung): Erkennt, dass ein Objekt auf dem Bildschirm aufgetaucht oder von ihm verschwunden ist MODE: Objekterkennungsfunktion ein-/ausschalten (OFF/ON) AREA#: Auswahl einer Objekterkennungs-Bereichsnummer (~9) SENSITIVITY: Einstellung der Empfindlichkeit (~5) DWELL TIME (Verweilzeit): Auswahl der Verweilzeit bei Änderung des Objektdetektormodus (~56Sek.) ZOOM PRESET: Auswahl der Zoom-Position, die angefahren wird, wenn ein Alarm auftritt... -
Seite 12: Spezialfunktionen (Special Function)
5.6 Spezialfunktionen (Special Function) • SCENE MODE (Szenen-Modus): Auswahl des Szenen-Presets USER (Anwender) / NORMAL / TRAFFIC (Verkehr) / BACK LIGHT (Gegenlicht) / DAY/NIGHT (Tag/Nacht) / CASINO Funktion Normal Traffic Back Light Day/Night Casino (Verkehr) (Gegenlicht) (Tag/Nacht) Mode Auto Auto Auto Auto Auto Max 4x Max x Max 4x Max 4x Max 4x D&N Mode Auto Auto Day Auto Burst Mode (Tag) Auto Auto Auto Auto... -
Seite 13: Anzeige (Display)
5.7 Anzeige (Display) • DISP SEL: Anzeigeelemente auswählen ID: OFF/ON TITLE: OFF/ON ZOOM RATIO: OFF/ON • INIT SEL: Auswahl der Anzeigeelemente beim Hochfahren nach dem Einschalten ID: OFF/ON BAUD RATE: OFF/ON PROTOCOL: OFF/ON VERSION: OFF/ON INIT MSG: OFF/ON • SET TITLE: Auswahl des Kameratitel-Menüs (Text edit) • SET INIT MSG (Startmeldung): Einstellung der Startmeldung der Kamera (Texteingabe) • LANGUAGE: Sprachauswahl ENGLISH (Englisch) / CHINESE (Chinesisch) • SETUP STATUS (Konfigurationsstatus): Zeigt den aktuellen Konfigurationsstatus des OSD-Menüs an und vergleicht alle Einstellungen mit den Werkeinstellungen... -
Seite 14: Protokoll
6. Protokoll • Datenübertragungsparameter (RS-485) Protokoll: VISCA, Pelco-D, Pelco-P ID: ~7 (VISCA), ~55 (Pelco-D, Pelco-P) Baudrate: 400, 4800, 9600, 900, 38400 bps Datenbits: 8 Startbit: Stopbit: Kein Paritätsbit Pelco-D Protokoll Befehle-Liste Funktion Meldungsformat (Hex) Byte1 Byte2 Byte3 Byte4 Byte5 Byte6 Byte7 Zoom Tele Zoom Wide (Weitwinkel) Focus Near (Nah) Focus Far (Fern) Stop Beliebig Menu Esc (Löschen) Up (Nach oben) Down (Nach unten) Left (Links) - Seite 15 Pelco-P Protokoll Befehle-Liste Funktion Meldungsformat (Hex) Byte1 Byte2 Byte3 Byte4 Byte5 Byte6 Byte7 Byte8 Zoom Tele Zoom Wide (Weitwinkel) Focus Near (Nah) Focus Far (Fern) Stop Beliebig Menu Esc (Löschen) Up (Nach oben) Down (Nach unten) Left (Links) Right (Rechts) * A0: Start-Byte (A0h) * ID: Kamera-ID (~55) * 0h < XX ≤ 40h...
-
Seite 16: Fehlersuche
7. Fehlersuche Wenn Sie Schwierigkeiten mit dem Betrieb Ihrer Kamera haben, schauen Sie bitte in der folgenden Tabelle nach. Wenn diese Richtlinien Ihnen nicht ermöglichen, das Problem zu lösen, wenden Sie sich an einen zugelassenen Techniker. Problem Mögliche Lösung Auf dem Bildschirm erscheint • Spannungsversorgung prüfen. nichts. • Anschluss des Videokabels prüfen. Das Videobild ist unscharf. • Objektiv mit einem sauberen Tuch oder Pinsel reinigen. • Kamerarichtung so einstellen, dass das Objektiv nicht direkt auf ein helles Licht zeigt. • Kamera ggf. an einer anderen Stelle anbringen. Der Bildschirm ist dunkel. • Kontrast des Monitors einstellen. • Wenn Sie ein zwischengeschaltetes Gerät verwenden, stellen Sie den „75 Ohm/Hi-z”-Schalter korrekt ein und prüfen die Anschlüsse. • Stellen Sie den Helligkeitswert ein. Der Bewegungsdetektor arbeitet • Prüfen Sie, ob der Modus „MOTION DETECTION” (Bewegungsmelder) nicht. -
Seite 17: Technische Daten
8. Technische Daten VKC-1424-36 VKC-1424-22 VKC-1424-12 Art.-No. 92718 92754 92755 System Tag/Nacht Videonorm CCIR/PAL Chipgröße /4” Aufnahmesensor CCD, Sony Super HAD II (Double Scan) Synchronisation intern Signal-/Rauschabstand 50dB (AGC ausgeschaltet) Gamma-Korrektur 0,45 Horizontale Auflösung 650 TVL Lichtempfindlichkeit 0,6 Lux, (Farbe); 0,08Lux (SW) bei F, (gemessen) (bei 50% Videosignal) Belichtungsregelung automatisch Innenanwendung, automatisch Außenanwendung, Iris-Priorität, Shutter-Priorität, manuell Automatischer Elektronischer /50 ~/00.000Sek. Shutter (ESC) Manueller elektronischer Shutter /50 ~/00.000Sek. -
Seite 18: Maßzeichnungen
VKC-1424-36 VKC-1424-22 VKC-1424-12 Art.-No. 92718 92754 92755 MOD (Minimum object distance) 0, m Beleuchtung nein Menüsprachen Englisch, Chinesisch Menüeinstellungen AGC, DNR, Farbe/S/W, Bewegungsmelder, WDR/BLC, Geschützte Bereiche, Weißabgleich, Text, Effekt (Bildeinfrieren, Flackerfrei, Pos./Neg.), Schärfe- korrektur, Shutter, Helligkeit Texteinblendung Titel und Kamera-Nr. Bewegungsmelder ja, 3 Zonen, Ein-/Aus schaltbar Geschützte Bereiche 6 Bereiche maskierbar, Ein/Aus schaltbar (Privacy zones) Steuer-Schnittstellen RS-485 Schnittstellen Protokolle Pelco D, Pelco P, Visca Externe Einstellungen Menüsteuerung, Zoom/Fokus, Schalter für Kabellängenanpassung Externe Anschlüsse RS-485, Alarmausgang, Externe Tag/Nachtumschaltung, Video (BNC),... -
Seite 19: Safety Instructions
1. Safety Instructions • Read these safety instructions and the operation manual first before you install and commission the camera. • Keep the manual in a safe place for later reference. • P rotect your camera from contamination with water and humidity to prevent it from permanent damage. Never switch the camera on when it gets wet. Have it checked at an authorized service center in this case. • Never operate the camera outside of the specifications as this may prevent the camera functioning. • Do not operate the cameras beyond their specified temperature, humidity or power ratings. Operate the camera only at a temperature range of -0°C to +50°C and at a humidity of max. 90%. • To disconnect the power cord of the unit, pull it out by the plug. Never pull the cord itself. • P ay attention when laying the connection cable and observe that the cable is not subject to heavy loads, kinks, or damage and no moisture can get in. • The warranty becomes void if repairs are undertaken by unauthorized persons. Do not open the camera housing. • Never point the camera towards the sun with the aperture open. This can destroy the sensor. • Installation, maintenance and repair have to be carried out only by authorized service centers. Before opening the cover disconnect the unit from mains input. • The fitter is responsible for the system of protection being followed in accordance with the technical data, e.g. by sealing of the cable outlet with silicone. • Contact your local dealer in case of malfunction. • Only use original parts and original accessories from Videor E. Hartig GmbH. • Do not use strong or abrasive detergents when cleaning the dome. Use a dry cloth to clean the surface. In case the dirt is hard to remove, use a mild detergent and wipe gently. -
Seite 20: General Description
2. General Description • Hi-res day&night camera with double scan CCD • 36x autofocus lens / 3x digital zoom (VKC-1424-36, # 92718) x autofocus lens / 3x digital zoom (VKC-1424-22, # 92754) x autofocus lens / 3x digital zoom (VKC-1424-12, # 92755) • True day&night mode with IR cut filter • WDR Advanced wide dynamic range up to x5 • Powerful digital noise reduction (D/3D DNR) • Motion detection (MD) • High and low speed shutter control • Digital effects: H/V reverse, 80° rotate, freeze • Privacy masking • On-screen menu control (OSD) • RS-485 serial interface (Pelco P & D) Supplied Items • Camera • Cover cap • Base for camera screws, with 4 screws • Installation and Operating Instructions... -
Seite 21: Part Detail
4. Part Detail 4.1 VKC-1424-36, art. no. 92718 and VKC-22, art. no. 92754) () OSD / Zoom / Focus Control () Video: BNC cable (3) AD Key : GND : AD-key 3: GND (4) Power LED (5) Cable Distance When the distance from camera to monitor is far, set or 3. (6) Control Terminal : RS-485 (+) : RS-485 (–) 3: Motion Detection Out 4: Object Detection Out 5: Day&Night Input (Low: Night, High: Day) 6: Ground 7: Zoom (+: Tele, –: Wide) 8: Focus (+: Near, –: Far) 9: Common (7) Power: VDC 4.2 VKC-1424-12, art. -
Seite 22: Menu Operation
5. Menu Operation Main Screen OSD () Camera title () Camera ID (3) Status of the zoom position (4) Alarm message of the Object Detection function (5) Alarm message of the Motion Detection function MAIN MENU Functions can be setup using 5 buttons on the camera’s rear panel. MENU Key: S hows Menu / Select item TELE(UP) / WIDE (DOWN): Moves up and down items NEAR (LEFT) / FAR (RIGHT): Set data for the selected item The Menu consists of the „Main Menu” and „Sub Menu”. The main menu is displayed where 7 camera functions can be selected. To the right of each main menu selection, the sub- menu is displayed If you want to save the menu, select [SAVE]. If you don’t want to save the menu, select [EXIT] (After select , Power off –> on) If you want to default the menu, select [DFLT]... -
Seite 23: Focus Setting
5.1 Focus Setting • MODE: Select auto focus mode AUTO, ONE PUSH, MANUAL • DISTANCE: Select minimum distance in focus between camera and object. 0. / .3 / .8 / 3.0 / 5.0m (36x) 0. / .0 / .5 / .5 / 6.0m (x) 0. / .0 / .3 / .0 / 6.0m (x) • LENS REFRESH: Lens origin calibrated automatically. OFF/ON ( day ~ 0 days) • E.ZOOM: Select maximum digital zoom magnification. OFF/ON (max x ~ x9, x, x3, x5, x8, x3) • HOME POSITION: Select zoom home position function. The camera returns to the home position if a certain amount of time elapses without any operation being performed. OFF/ON ZOOM PRESET: Set zoom position as the home position. DURATION: Select the duration time. 5/0/5/0/5/30/35/40/45/50/55/60 sec... - Seite 24 5.2 Exposure Setting • MODE: Select exposure mode AUTO INDOOR (automatic indoor use) / AUTO OUTDOOR (automatic outdoor use) / SHUT. P (shutter priority) / IRIS. P (iris priority) / MANUAL • AGC: Select Auto Gain Control OFF/ON (AUTO, SHUT. P or IRIS. P Mode) 0//4/6/8/0//4/6/8/0//4/6/8/30dB (MANUAL Mode) • SHUT SPEED: Can be set in SHUT. P or MANUAL mode. NTSC: x 5, x8, x64, x3, x6, x8, x4, x, /60, / 90, /00, /80, /50, /500, /000, /500, /000, /5000, /0000, /0000, /50000, /00000 sec PAL: x 5, x8, x64, x3, x6, x8, x4, x, /50, /80, /0, /50, /50, /500, /000, /500, /000, /5000, /0000, /0000, /50000, /00000 sec Slow shutter speed (x2 ~ x512) can be set in MANUAL mode. • IRIS: Iris level can be set in IRIS.P mode. ~ 8 steps • DSS: Select Max DSS (Digital Slow Shutter) OFF / x, x4, x8, x6, x3, x64, x8, x5 •...
-
Seite 25: White Balance Setting
• DAY& NIGHT: Select Day& Night Mode: Select Day& Night mode DAY / NIGHT / AUTO / EXT Delay: Adjust the working time of the filter when Day& Night operated. 5/ 0/ 5/ 0/ 5/ 30/ 35/ 40/ 45/ 50/ 55/ 60 sec BURST: When you select BW, you can burst off/ on OFF/ON 5.3 White Balance Setting • MODE: Select white balance mode ATW / ONE- PUSH / INDOOR / OUTDOOR / MANUAL / AUTO ATW: Automatically adjusts colour according to the available lighting. ONE- PUSH: Colour will be automatically adjusted while the SET button is pressed in the temporary auto- matic mode. INDOOR: Set colour temperature to be Indoor light. OUTDOOR: Set colour temperature to be Outdoor light. MANUAL: Colour can be corrected when the user increases or decreases ”Red Control” or „Blue Control”. AUTO: Wide colour temperature range (more ATW range) • RED GAIN: Adjust R gain value in Manual Mode (0 ~ 55) • BLUE GAIN: Adjust B gain value in Manual Mode (0 ~ 55) -
Seite 26: Image
5.4 Image • DNR: On screen digital noise reduction OFF / ~0 (Select noise reduction level) / Auto( DNR level is adjusted automatically) • HR: Select High resolution OFF/ON (~7) • MIRROR: Select a flip mode OFF / V (You can flip the picture vertically on the screen) / H (You can flip the picture horizontally on the screen) / H& V (You can flip the picture Horizontally & vertically on the screen) • SHARPNESS: Adjust sharpness level ~ 6 steps • EFFECT: Select the negative or B/ W effect OFF / NEGATIVE / B/ W • FREEZE: Select real or still mode OFF/ON... -
Seite 27: Intelligence
5.5 Intelligence • PRIVACY: Hide an area you want to hide on the screen MASK#: Select mask area number (~6) MODE: Mask enable or disable (OFF/ON) MOSAIC TYPE: Mosaic roughness setting (~8) MOSAIC: Mosaic display (OFF/ON) COLOR: Select mask color (~4) TRANSPARENCY: Select mask transparency level (0~3) POSITION: Adjust the mask position SIZE: Adjust the mask size • MOTION DET: When there is movement of the subject in the screen, there will be an motion detection. MODE: MD function enable or disable (OFF/ON) AREA#: Select MD area number (~3) ACTIVATE: Activate or deactivate the each MD Area (OFF/ON) SENSITIVITY: Adjust sensitivity of MD (~0) INTERVAL TIME: Select the alarm interval time (~56sec) DWELL TIME: Select the duration time about changing MD mode (~56sec) POSITION: Adjust the MD position SIZE: Adjust the MD size ZOOM PRESET: Select zoom position to move when alarm is occurred • OBJECT DET: Detect object appeared or removed the screen MODE: Object detection enable or disable (OFF/ON) AREA#: Select OD Area number (~9) SENSITIVITY: Adjust sensitivity (~5) DWELL TIME: Select the duration time about changing OD mode (~56sec) ZOOM PRESET: Select zoom position to move when alarm is occurred... -
Seite 28: Special Function
5.6 Special Function • SCENE MODE: Select scene preset. USER / NORMAL / TRAFFIC / BACK LIGHT / DAY/ NIGHT / CASINO Function Normal Traffic Back Light Day/Night Casino Mode Auto Auto Auto Auto Auto Max 4x Max x Max 4x Max 4x Max 4x D&N Mode Auto Auto Day Auto Burst Mode (Day) Auto Auto Auto Auto Mode (Night) Auto Auto •... -
Seite 29: Display
5.7 Display • DISP SEL: Select display item ID: OFF/ON TITLE: OFF/ON ZOOM RATIO: OFF/ON • INIT SEL: Select items to display on the screen while power on initializing time. ID: OFF/ON BAUD RATE: OFF/ON PROTOCOL: OFF/ON VERSION: OFF/ON INIT MSG: OFF/ON • SET TITLE: Select camera title menu (Text edit) • SET INIT MSG: Select camera initial message menu (Text edit) • LANGUAGE: Select language ENGLISH / CHINESE • SETUP STATUS: Shows the current OSD Menu setup status and compare the each values with the ones in Factory default. -
Seite 30: Protocol
6. Protocol • Communication parameter (RS-485) Protocol: VISCA, Pelco-D, Pelco-P ID: ~7 (VISCA), ~55(Pelco-D, Pelco-P) Baud rate: 400, 4800, 9600, 900, 38400 bps Data bit: 8 Start bit: Stop bit: Non parity bit Pelco-D Protocol Command List Function Message format (Hex) Byte1 Byte2 Byte3 Byte4 Byte5 Byte6 Byte7 Zoom Tele Zoom Wide Focus Near Focus Far Stop Don’t care Menu Down Left Right * FF: Start Byte (FFh) - Seite 31 Pelco-P Protocol Command List Function Message format (Hex) Byte1 Byte2 Byte3 Byte4 Byte5 Byte6 Byte7 Byte8 Zoom Tele Zoom Wide Focus Near Focus Far Stop Don’t care Menu Down Left Right * A0: Start Byte (A0h) * ID: Camera ID ( ~ 55) * 0h < XX ≤ 40h * AF: End Byte (AFh) * CS (Check Sum): An XOR sum of byte ~ 7 in the message Visca Protocol Command List Function Message format (Hex) Byte1 Byte2 Byte3...
-
Seite 32: Troubleshooting
7. Troubleshooting If you have trouble operating your camera, refer to the following. If the guidelines do not enable you to solve the problem, contact an authorized technician. Problem Possible Solution Nothing appears on the screen. • Please check the power connection. • Please check the video signal line connection. The video image is not clear. • Please clean the lens with a clean cloth or brush. • Please adjust that the screen is not exposed directly to a bright light. • Please move the camera if necessary. The screen is dark. • Please adjust the contrast feature of the monitor. • If you have an intermediante device, set the 75/Hi-z properly, and check the terminals. • Please adjust the brightness level. The MOTION DETECTION function • Please check if „MOTION DETECTION” mode is turned on. -
Seite 33: Technical Specifications
8. Technical Specifications Type VKC-1424-36 VKC-1424-22 VKC-1424-12 Art. No. 92718 92754 92755 System day&night Video standard CCIR/PAL Sensor size /4” Imager CCD, Sony Super HAD II (Double Scan) Synchronization internal Signal-to-noise ratio 50dB (AGC OFF) Gamma correction 0.45 Horizontal resolution 650 TVL Sensitivity (at 50% video signal) 0.6 Lux, (colour), 0.08Lux (B&W) at F. (measured) Exposure modes... - Seite 34 Type VKC-1424-36 VKC-1424-22 VKC-1424-12 Art. No. 92718 92754 92755 OSD function control AGC, DNR, colour/B&W, motion detection, WDR/BLC, privacy zones, white balance, text, effect (freeze, pos./neg., flickerless), sharpness correction, shutter control, brightness Text display title and camera ID Motion detector yes, 3 zones, ON/OFF switchable Privacy zones masking 6 zones masking, ON/OFF switchable Serial interfaces RS-485 Serial interfaces protocols Pelco D, Pelco P, Visca External adjustments menu, zoom and focus, switch for cable length adjustment External connections RS-485, alarm output, external day&night switching, video (BNC), AD key Temperature range (operation) -0°C ~ +50°C...
-
Seite 35: Maßzeichnungen
9. Maßzeichnungen / Dimensional Drawings VKC-1424-36, # 92718 und VKC-1424-22, # 92754 TELE VIDEO OUT NEAR CABLE AD KEY POWER DISTANCE WIDE M O D G Z F C DC12V RS-485 113.3 VKC-1424-12, # 92755 119.3 VIDEO OUT CABLE DISTANCE... - Seite 36 ® Vertrieb ausschließlich über den Fachhandel. eneo is a registered trademark of Videor E. Hartig GmbH ® Exclusive distribution through specialised trade channels only. VIDEOR E. Hartig GmbH Carl-Zeiss-Straße 8 · 633 Rödermark/Germany Technische Änderungen vorbehalten. Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-00 Technical changes reserved. www.videor.com www.eneo-security.com © Copyright by VIDEOR E. Hartig GmbH 09/0...
