IT

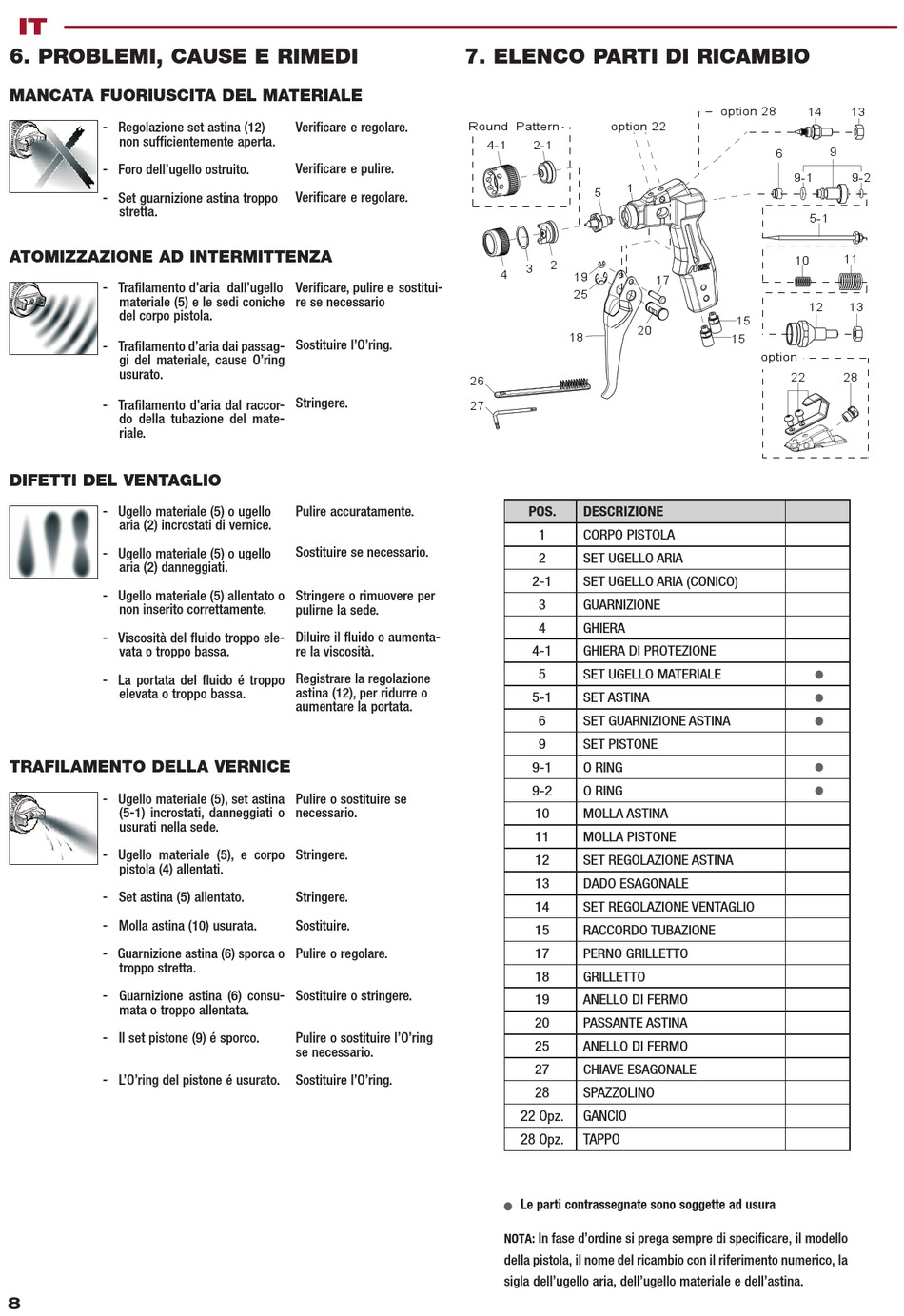

6. PROBLEMI, CAUSE E RIMEDI

MANCATA FUORIUSCITA DEL MATERIALE
- Regolazione set astina (12)
non sufficientemente aperta.
- Foro dell'ugello ostruito.
- Set guarnizione astina troppo
stretta.
ATOMIZZAZIONE AD INTERMITTENZA
- Trafilamento d'aria dall'ugello
materiale (5) e le sedi coniche
del corpo pistola.
- Trafilamento d'aria dai passag-
gi del materiale, cause O'ring
usurato.
- Trafilamento d'aria dal raccor-
do della tubazione del mate-
riale.
DIFETTI DEL VENTAGLIO
- Ugello materiale (5) o ugello
aria (2) incrostati di vernice.
- Ugello materiale (5) o ugello
aria (2) danneggiati.
- Ugello materiale (5) allentato o
non inserito correttamente.
- Viscosità del fluido troppo ele-
vata o troppo bassa.
- La portata del fluido é troppo
elevata o troppo bassa.
TRAFILAMENTO DELLA VERNICE
- Ugello materiale (5), set astina
(5-1) incrostati, danneggiati o
usurati nella sede.
- Ugello materiale (5), e corpo
pistola (4) allentati.
- Set astina (5) allentato.
- Molla astina (10) usurata.
- Guarnizione astina (6) sporca o
troppo stretta.
- Guarnizione astina (6) consu-
mata o troppo allentata.
- Il set pistone (9) é sporco.
- L'O'ring del pistone é usurato.
8

7. ELENCO PARTI DI RICAMBIO

Verificare e regolare.
Verificare e pulire.
Verificare e regolare.
Verificare, pulire e sostitui-
re se necessario
Sostituire l'O'ring.
Stringere.
Pulire accuratamente.
Sostituire se necessario.
Stringere o rimuovere per
pulirne la sede.
Diluire il fluido o aumenta-
re la viscosità.
Registrare la regolazione
astina (12), per ridurre o
aumentare la portata.
Pulire o sostituire se
necessario.
Stringere.
Stringere.
Sostituire.
Pulire o regolare.
Sostituire o stringere.
Pulire o sostituire l'O'ring
se necessario.
Sostituire l'O'ring.
Round Pattern option 22
4-1 2-1
1
5
2
3
4
19
25
20
18
26
27
POS. DESCRIZIONE
1 CORPO PISTOLA
2 SET UGELLO ARIA
2-1 SET UGELLO ARIA (CONICO)
3 GUARNIZIONE
4 GHIERA
4-1 GHIERA DI PROTEZIONE
5 SET UGELLO MATERIALE
5-1 SET ASTINA
6 SET GUARNIZIONE ASTINA
9 SET PISTONE
9-1 O RING
9-2 O RING
10 MOLLA ASTINA
11 MOLLA PISTONE
12 SET REGOLAZIONE ASTINA
13 DADO ESAGONALE
14 SET REGOLAZIONE VENTAGLIO
15 RACCORDO TUBAZIONE
17 PERNO GRILLETTO
18 GRILLETTO
19 ANELLO DI FERMO
20 PASSANTE ASTINA
25 ANELLO DI FERMO
27 CHIAVE ESAGONALE
28 SPAZZOLINO
22 Opz. GANCIO
28 Opz. TAPPO
Le parti contrassegnate sono soggette ad usura
n
In fase d'ordine si prega sempre di specificare, il modello
NOTA:
della pistola, il nome del ricambio con il riferimento numerico, la
sigla dell'ugello aria, dell'ugello materiale e dell'astina.
option 28 14
6
9-1
5-1
10
17
12
15
15
option
22
n
n
n
n
n
13
9
9-2
11
13
28
