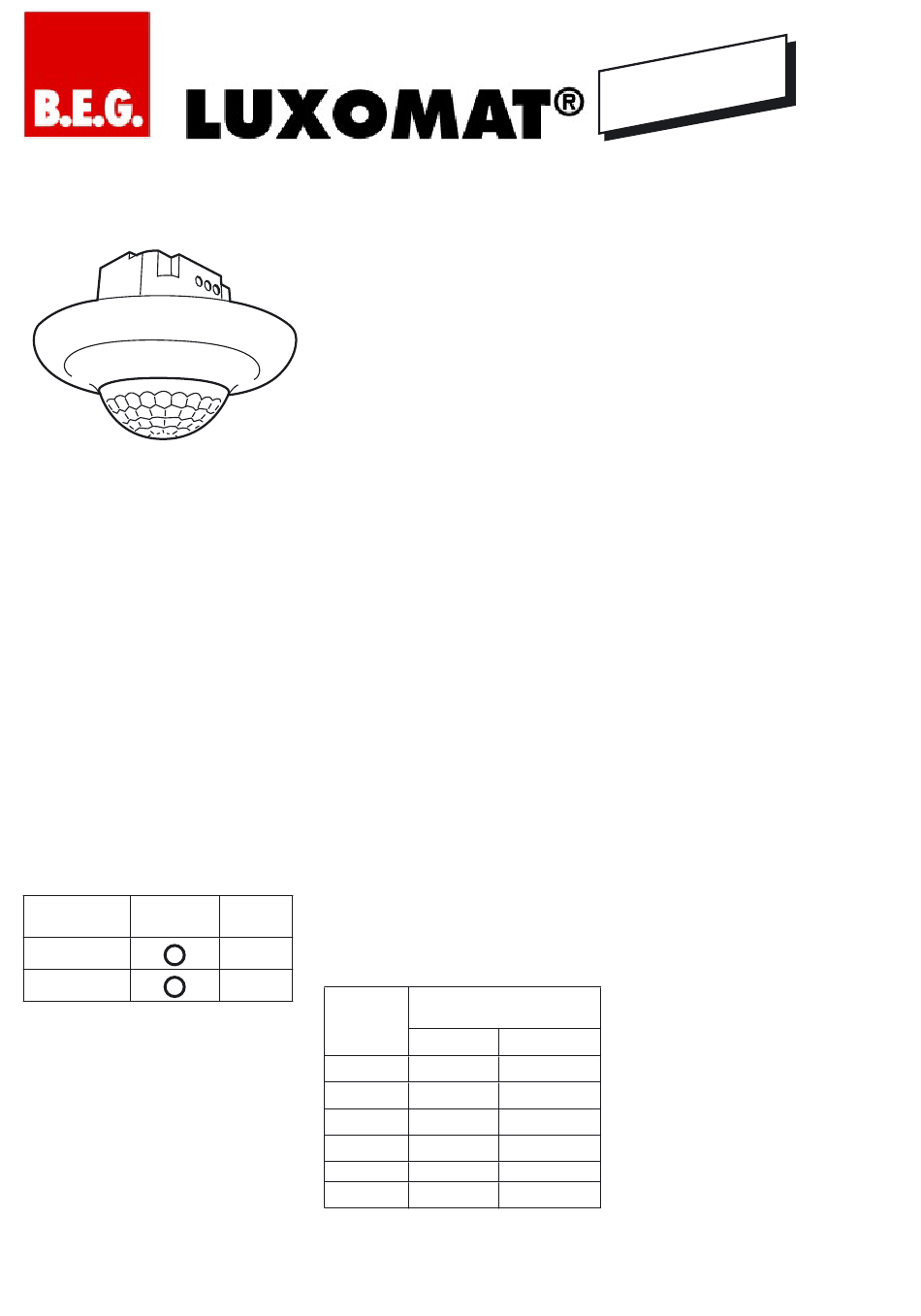

B.E.G. LUXOMAT PD3/1C-EN Bedienungs- Und Montageanleitung

Notice d'utilisation et de montage
Détecteur de présence PD3-EN Montage encastré
Vous avez choisi un produit de
qualité BEG qui a été fabriqué,
contrôlé et emballé avec le plus
grand soin.
Veuillez prendre le temps de lire
attentivement cette notice d'installa-
tion avant d'effectuer le montage.
Nous nous réservons le droit de
procéder, sans préavis, à toutes
modifications techniques suscepti-
bles d'améliorer notre produit.
Attention: Travailler sur un réseau
en 230V ne s'improvise pas, seul
un électricien qualifié et habilité
doit effectuer ce raccordement.
Avant de commencer l'installation,
assurez-vous que l'alimentation est
coupée.
Typ Plage de
détection
PD3/1C-EN
PD3/2C-EN
1. Fonctionnement
Le LUXOMAT PD3 est une alter-
®
native avantageuse dans la famille
des détecteurs de présence de
BEG
Le fonctionnement du LUXOMAT
PD3 correspond aux fonctions
typiques des détecteurs de pré-
sence, c.à.d. que le rayonnement
de chaleur de personnes ou
d'autres sources de chaleur (p.ex.
animaux) pénétrant dans le rayon
de détection est mesurée et la
luminosité ambiante est comparée
à une valeur crépusculaire seuil.
Si la luminosité ambiante diminue
en dessous du seuil de la valeur
crépusculaire, le LUXOMAT
enclenche p.ex. l'éclairage rac-
cordé. Tant que des mouvements
sont détectés, l'éclairage reste
en fonctionnement. La luminosité
ambiante, c.à.d. la valeur cré-
pusculaire, n'est pas exploitée
durant cette phase. Lorsque plus
aucun mouvement n'est détecté,
le LUXOMAT
ment d'une temporisation, coupe
l'éclairage.
Ce n'est que 3 secondes après la
coupure que le LUXOMAT
peut être à nouveau activé.
Le LUXOMAT
d'une lentille Fresnel demisphé-
rique, qui permet une détection
à 360°. La surface ainsi que la
sensibilité de la plage de détection
dépendent de la hauteur de fixa-
tion du LUXOMAT
Avec un montage plus élevé,
Art.n°
la portée augmente, mais la
sensibilité se réduit.
92186
92188
Hauteur
de
montage*
2,5 m
3,0 m
3,5 m
4,0 m
®
4,5 m
5,0 m
*
Toutes les indications de portée se
rapportent à une température ambiante
de 18°C.
PD3
®
PD3, après écoule-
®
PD3
®
PD3 est équipé
®
PD3.
®
PD3 - Zône de détection
Ø
Debout Assis
10,0 m 5,0 m
12,0 m 6,0 m
14,0 m –
16,0 m –
18,0 m –
20,0 m –
-1-
P D 3
2. Avant le montage
Avant de monter l'appareil, les
points suivants doivent être pris en
considération:
• Ne jamais connecter plus de
2 LUXOMAT PD3 en parallèle
®
pour éviter des erreurs d'enclen-
chement éventuelles.
• Le raccordement ne peut dépasser
les valeurs suivantes:
Charge en Ohm
230 VAC / 4,3 A max.
Charge inductive
230 VAC / 2,1 A max.
• Veiller à ce que le LUXOMAT
PD3 ait la vue libre, les rayon-
nements de chaleur (IR) ne
pénétrant pas au travers des
objets durs.
• Le LUXOMAT PD3 est un inter-
®
rupteur de lumière automatique
et ne convient pas à la détection
d'infraction ou de vols.
• Choix du lieu de montage :
Pour obtenir un fonctionnement
optimal des détecteur de mouve-
ments á infrarouge, il est recom-
mandé de suivre les indications
ci-dessous:
Les détecteurs de mouvements á
infrarouge atteignent une sensi-
bilité optimale lorsque des mou-
vements sont captés de biais par
l'optique. Lors d'une approche
frontale, la distance effective et la
sensibilité sont considérablement
réduites!
®
