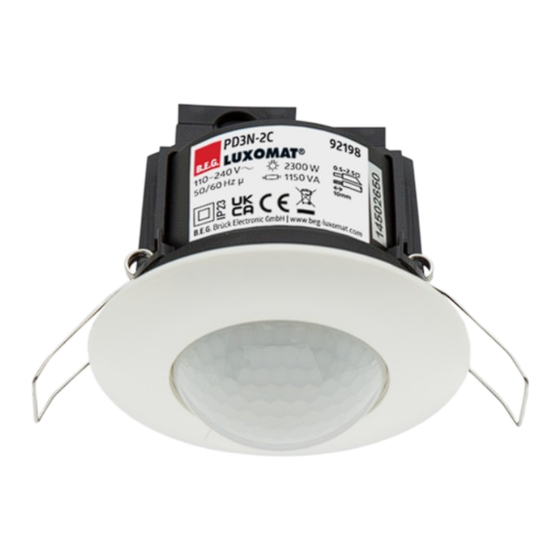

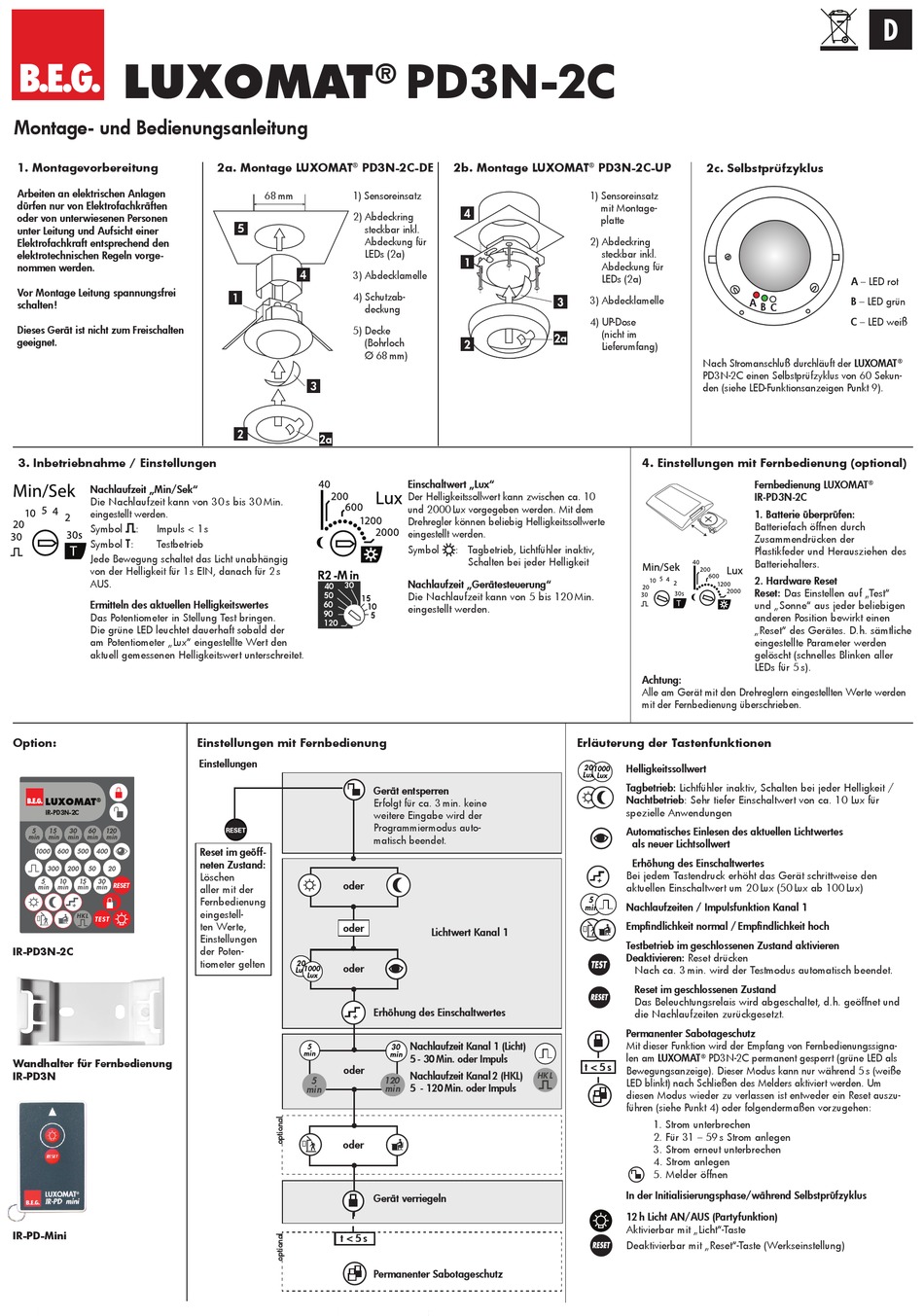

B.E.G. LUXOMAT PD3N-2C-DE Montage- Und Bedienungsanleitung

LUXOMAT
Montage­ und Bedienungsanleitung
1. Montagevorbereitung
Arbeiten an elektrischen Anlagen
dürfen nur von Elektrofachkräften
oder von unterwiesenen Personen
unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den
elektrotechnischen Regeln vorge­
nommen werden.
Vor Montage Leitung spannungsfrei
schalten!
Dieses Gerät ist nicht zum Freischalten
geeignet.
3. Inbetriebnahme / Einstellungen
Nachlaufzeit „Min/Sek"
Die Nachlaufzeit kann von 30 s bis 30 Min.
eingestellt werden.
Symbol : Impuls < 1s
T
Symbol : Testbetrieb
Jede Bewegung schaltet das Licht unabhängig
von der Helligkeit für 1s EIN, danach für 2 s
AUS.
Ermitteln des aktuellen Helligkeitswertes
Das Potentiometer in Stellung Test bringen.
Die grüne LED leuchtet dauerhaft sobald der
am Potentiometer „Lux" eingestellte Wert den
aktuell gemessenen Helligkeitswert unterschreitet.
Option:
LUXOMAT
B.E.G. ®
IR-PD3N-2C
5 15 30 60 120
Sens
min min min min min
1000 600
500 400
300 200 50 20
5 10 15 30
RESET
min min min min
HKL
TEST
IR-PD3N-2C
Wandhalter für Fernbedienung
IR-PD3N
IR-PD-Mini
2a. Montage LUXOMAT PD3N-2C-DE
®
68 mm 1) Sensoreinsatz
2) Abdeckring
5
steckbar inkl.
Abdeckung für
LEDs (2a)
4
3) Abdecklamelle
4) Schutzab-
1
deckung
5) Decke
(Bohrloch
Ø 68 mm)
3
2
2a
R2 -M in
30
40
50
15
60
10
90
5
120
Einstellungen mit Fernbedienung
Einstellungen
Reset im geöff­
neten Zustand:
Löschen
oder
aller mit der
Fernbedienung
eingestell-
ten Werte,
oder
Einstellungen
der Poten-
tiometer gelten
��
oder
��� ����
���
5
min
oder
5
min
oder
t < 5 s
PD3N-2C
®
2b. Montage LUXOMAT
Einschaltwert „Lux"
Der Helligkeitssollwert kann zwischen ca. 10
und 2000 Lux vorgegeben werden. Mit dem
Drehregler können beliebig Helligkeitssollwerte
eingestellt werden.
Symbol : Tagbetrieb, Lichtfühler inaktiv,
Schalten bei jeder Helligkeit
Nachlaufzeit „Gerätesteuerung"
Die Nachlaufzeit kann von 5 bis 120 Min.
eingestellt werden.
Gerät entsperren
Erfolgt für ca. 3 min. keine
weitere Eingabe wird der
Programmiermodus auto-
matisch beendet.
Lichtwert Kanal 1
Erhöhung des Einschaltwertes
Nachlaufzeit Kanal 1 (Licht)
��
���
5 ­ 30 Min. oder Impuls
Nachlaufzeit Kanal 2 (HKL)
HK L
120
5 ­ 120 Min. oder Impuls
mi n
max
Gerät verriegeln
ON
OFF
Permanenter Sabotageschutz
PD3N-2C-UP
® 2c. Selbstprüfzyklus
1) Sensoreinsatz
mit Montage-
platte
2) Abdeckring
steckbar inkl.
Abdeckung für
LEDs (2a)
3) Abdecklamelle
A B C
4) UP-Dose
(nicht im
Lieferumfang)
Nach Stromanschluß durchläuft der LUXOMAT
PD3N-2C einen Selbstprüfzyklus von 60 Sekun-
den (siehe LED-Funktionsanzeigen Punkt 9).
4. Einstellungen mit Fernbedienung (optional)
Achtung:
Alle am Gerät mit den Drehreglern eingestellten Werte werden
mit der Fernbedienung überschrieben.
Erläuterung der Tastenfunktionen
Helligkeitssollwert
��
����
���
���
Tagbetrieb: Lichtfühler inaktiv, Schalten bei jeder Helligkeit /
Nachtbetrieb: Sehr tiefer Einschaltwert von ca. 10 Lux für
spezielle Anwendungen
��
����
���
��� Automatisches Einlesen des aktuellen Lichtwertes
als neuer Lichtsollwert
Erhöhung des Einschaltwertes
Bei jedem Tastendruck erhöht das Gerät schrittweise den
aktuellen Einschaltwert um 20 Lux (50 Lux ab 100 Lux)
5
Nachlaufzeiten / Impulsfunktion Kanal 1
min
Empfindlichkeit normal / Empfindlichkeit hoch
Testbetrieb im geschlossenen Zustand aktivieren
Deaktivieren: Reset drücken
5
min
Nach ca. 3 min. wird der Testmodus automatisch beendet.
Reset im geschlossenen Zustand
Das Beleuchtungsrelais wird abgeschaltet, d.h. geöffnet und
die Nachlaufzeiten zurückgesetzt.
Permanenter Sabotageschutz
Mit dieser Funktion wird der Empfang von Fernbedienungssigna-
len am LUXOMAT PD3N-2C permanent gesperrt (grüne LED als
®
t < 5 s
Bewegungsanzeige). Dieser Modus kann nur während 5 s (weiße
LED blinkt) nach Schließen des Melders aktiviert werden. Um
diesen Modus wieder zu verlassen ist entweder ein Reset auszu-
führen (siehe Punkt 4) oder folgendermaßen vorzugehen:
1. Strom unterbrechen
2. Für 31 – 59 s Strom anlegen
3. Strom erneut unterbrechen
50
1500
4. Strom anlegen
Lux Lux
5. Melder öffnen
In der Initialisierungsphase/während Selbstprüfzyklus
12 h Licht AN/AUS (Partyfunktion)
Aktivierbar mit „Licht"-Taste
Deaktivierbar mit „Reset"-Taste (Werkseinstellung)
D
A – LED rot
B – LED grün
C – LED weiß
®
Fernbedienung LUXOMAT
®
IR­PD3N­2C
1. Batterie überprüfen:
Batteriefach öffnen durch
Zusammendrücken der
Plastikfeder und Herausziehen des
Batteriehalters.
2. Hardware Reset
Reset: Das Einstellen auf „Test"
und „Sonne" aus jeder beliebigen
anderen Position bewirkt einen
„Reset" des Gerätes. D.h. sämtliche
eingestellte Parameter werden
gelöscht (schnelles Blinken aller
LEDs für 5 s).
