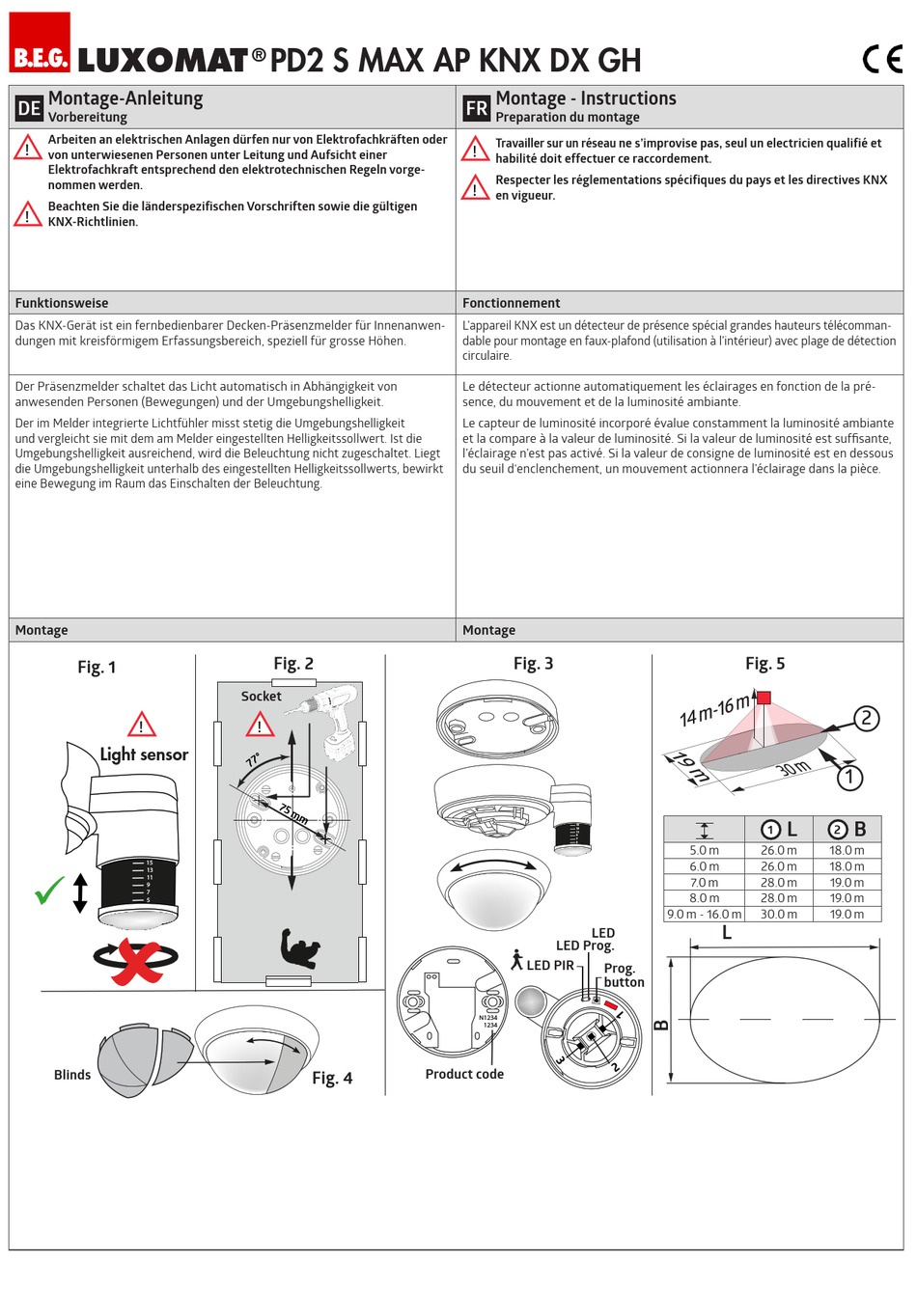

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen Anlagen dürfen nur von Elektrofachkräften oder
!
von unterwiesenen Personen unter Leitung und Aufsicht einer
Elektrofachkraft entsprechend den elektrotechnischen Regeln vorge-
nommen werden.
Beachten Sie die länder spezifischen Vorschriften sowie die gültigen
!
KNX-Richtlinien.
Funktionsweise
Das KNX-Gerät ist ein fernbedienbarer Decken-Präsenzmelder für Innenanwen-
dungen mit kreisförmigem Erfassungsbereich, speziell für grosse Höhen.
Der Präsenzmelder schaltet das Licht automatisch in Abhängigkeit von
anwesenden Personen (Bewegungen) und der Umgebungshelligkeit.
Der im Melder integrierte Lichtfühler misst stetig die Umgebungshelligkeit
und vergleicht sie mit dem am Melder eingestellten Helligkeitssollwert. Ist die
Umgebungshelligkeit ausreichend, wird die Beleuchtung nicht zugeschaltet. Liegt
die Umgebungshelligkeit unterhalb des eingestellten Helligkeitssollwerts, bewirkt
eine Bewegung im Raum das Einschalten der Beleuchtung.
Montage
Fig. 1
!
Light sensor
15
13
11
9
7
5
Blinds
PD2 S MAX AP KNX DX GH
®
Fig. 2
Socket
!
Fig. 4
Montage - Instructions
FR
Preparation du montage
Travailler sur un réseau ne s'improvise pas, seul un electricien qualifié et
!
habilité doit effectuer ce raccordement.
Respecter les réglementations spécifiques du pays et les directives KNX
!
en vigueur.
Fonctionnement
L'appareil KNX est un détecteur de présence spécial grandes hauteurs télécomman-
dable pour montage en faux-plafond (utilisation à l'intérieur) avec plage de détection
circulaire.
Le détecteur actionne automatiquement les éclairages en fonction de la pré-
sence, du mouvement et de la luminosité ambiante.
Le capteur de luminosité incorporé évalue constamment la luminosité ambiante
et la compare à la valeur de luminosité. Si la valeur de luminosité est suffisante,
l'éclairage n'est pas activé. Si la valeur de consigne de luminosité est en dessous
du seuil d'enclenchement, un mouvement actionnera l'éclairage dans la pièce.
Montage
Fig. 3
15
13
11
9
7
5
LED
LED Prog.
LED PIR
N1234
1234
Product code
Fig. 5
1
5.0 m
26.0 m
6.0 m
26.0 m
7.0 m
28.0 m
8.0 m
28.0 m
9.0 m - 16.0 m
30.0 m
L
Prog.
button
2
1
L
B
2
18.0 m
18.0 m
19.0 m
19.0 m
19.0 m
