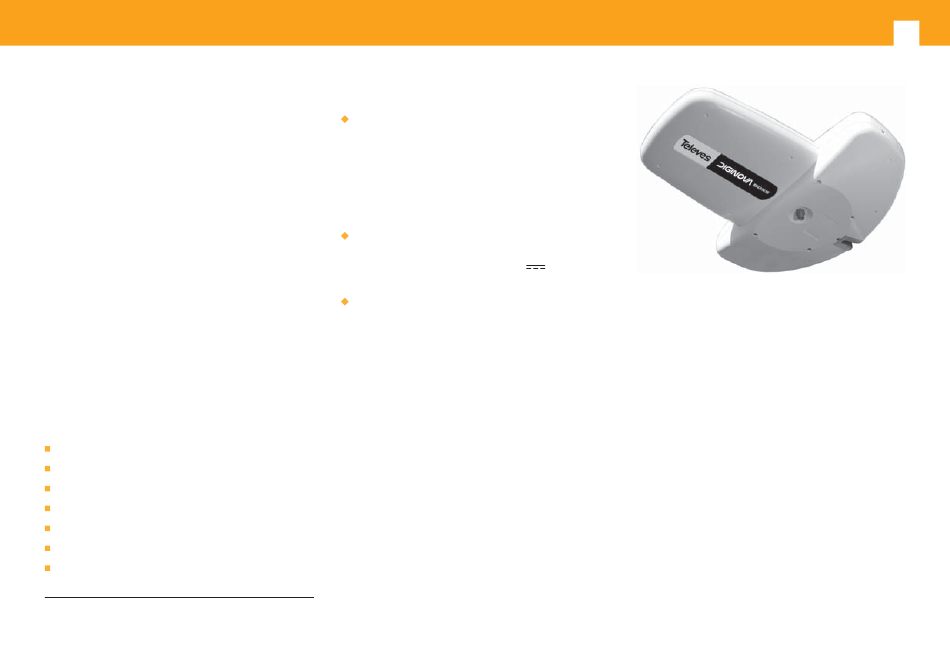

Antena DIGINOVA BOSS
Diese Antenne ist speziell für den Empfang von
DVB-T ausgelegt. Sie ist durch ein UV-beständiges
ABS-Kunststoff gehäuse geschützt; sie ist die
perfekte Antenne um bei schlechten klimatischen
Verhältnissen dauerhaft optimal zu arbeiten.
Ausserdem ist sie optisch unauff ällig, was sie
besonders empfehlenswert für die Installation an
Hausfronten, Balkonen und Einfamilienhäusern
macht.
Sie ist ideal als Antenne für den gelegentlichen
Gebrauch in den Ferien oder auf Reisen.
Sie besticht durch einfache Montage, Robustheit
und optimale elektrische Leistung.
Die verwendeten Materialien weisen eine hohe
Beständigkeit gegenüber Wasser, Wind usw auf.
Mitgeliefertes Zubehör
(Abbildung 1a und 1b entsprechend der
Referenznr.):
1 Hausanschlussverstärker (KROK1320).
1 Fernspeiseweiche (FSPW102150).
14m Koaxkabel (KK1148H).
1 Anschlusskabel Stecker/Kupplung (1,5m).
1 IEC Stecker.
3 F- Stecker.
1 Feuchtigkeitsschutz.
*
Europäisches Patent

Allgemeine Angaben

10-Elemente Yagi-Antenne (Richtantenne) mit
Microstrip* Technologie für UHF und gedrucktem
UKW-BIII Dipol.
Sie enthält den Televes BOSS-Tech Verstärker für
den VHF und UHF Bereich. Mit dieser Technologie
können die Signale durchgeschleift werden,
auch wenn die Antenne ausgeschaltet ist.
Das ganze System besteht aus der FM-
BIII-UHF Antennę, der Ferneinspeisung für
Spannungen zwischen 12-24V
Hausanschlussverstärker (230V~ ±10%).
Hausanschlussverstärker:
- Liefert die notwendige Spannungsversorgung
für die Antenne und der
Verstärkung im UKW-BIII und UHF-Bereich.
- Ermöglicht dem Benutzer die Einstellung
der Betriebsart der Antenne durch Ein- oder
Ausschalten des internen Verstärkers (aktiv oder
passiv).
- Enthält ein zusätzliches Verbindungskabel zu
einer externen Spannungsversorgung.
Installation
Wenn möglich, wählen Sie einen Aufstellungsort
der frei von Hindernissen ist, damit die Antenne
direkt auf den Sendemasten ausgerichtet werden
kann (Abbildung 2).
Wenn die Antenne an einem Mast befestigt wird,
sollte der Durchmesser zwischen 35 und 45 mm
und dem
sein.
Die Antenne
Konstruktion
zusätzlichen
horizontaler oder vertikaler Richtung montiert
werden (Abbildung 3 und 4).
Montieren Sie die Antenne mit der Klemme an
den Mast. Drehen Sie den Schraubenbügel in die
gewünschte Position (Abbildung 4a). Setzen Sie
die Halteschelle auf eine Schraube, legen sie um
den Mast und befestigen die Schelle mithilfe der
Muttern leicht, sodass die Antenne in Richtung
Sendemast ausgerichtet werden kann (Abbildung
4c).
Installation des
Hausanschlussverstärkers
Wählen Sie einen frei zugänglichen Platz im
Raum, an dem der Verstärker vor Wärme,
18
kann dank der besonderen
der Klemmvorrichtung in
