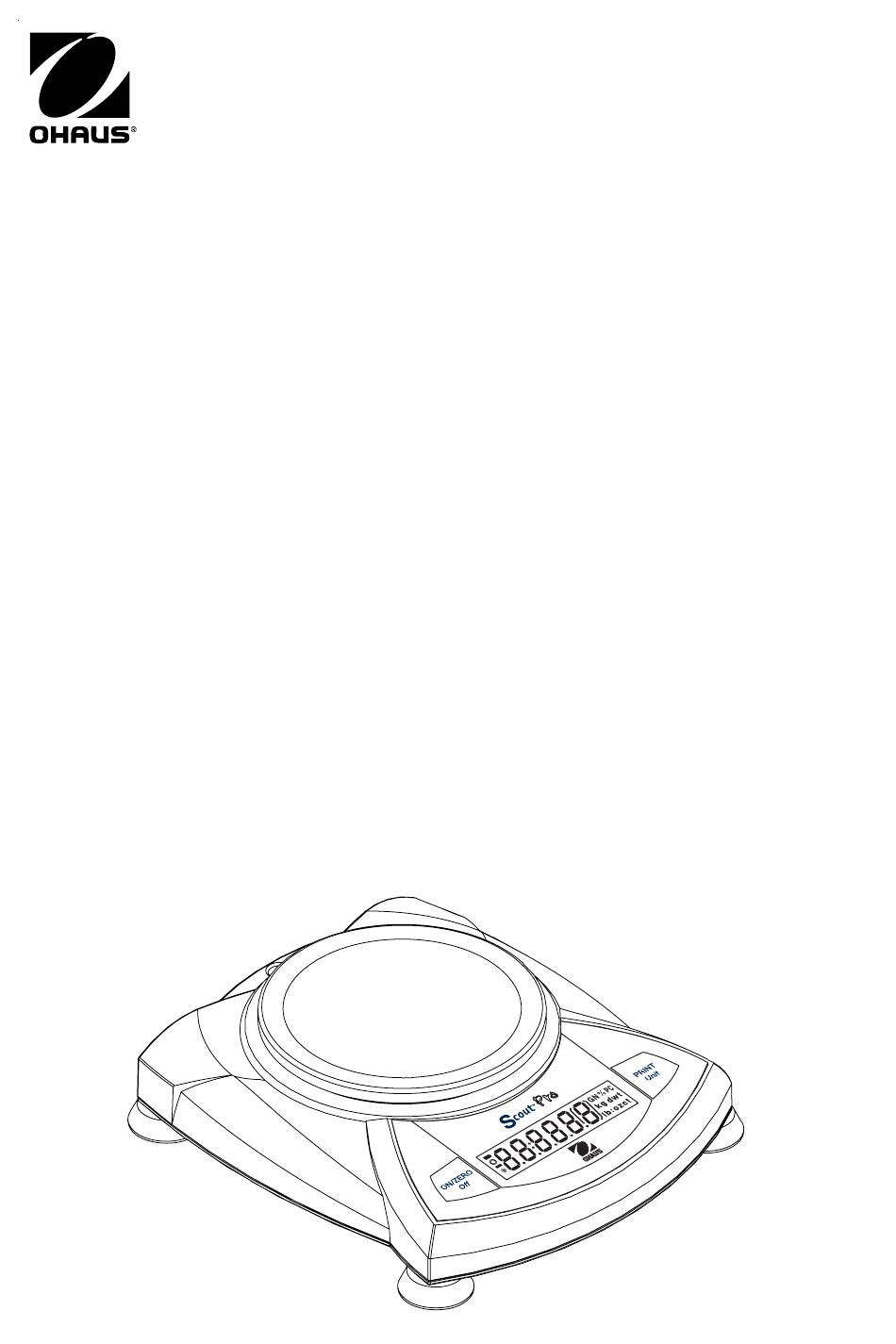

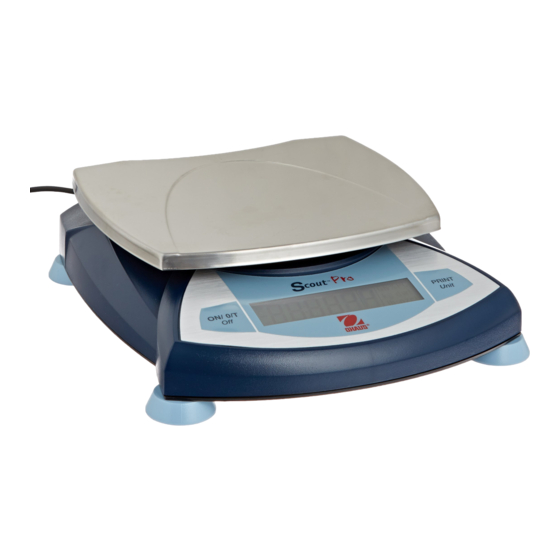

- Seite 1 Pro Balance Scout ® Instruction Manual Balanza Scout ® Manual de instrucciones Balance Scout ® Manuel d’instruction Pro- Waage Scout ® Bedienungsanleitung Balanzia Scout ® Manuale d’istruzioni...
- Seite 93 SCOUT PRO DE-1 INHALTSVERZEICHNIS 1. EINLEITUNG ..................DE-3 Sicherheitsvorkehrungen ..............DE-3 2. INSTALLATION .................. DE-3 Auspacken ..................DE-3 Komponenten installieren ..............DE-4 Versandverriegelung entriegeln ............ DE-4 Installation der Plattform ............. DE-4 Installation des Zugluftschutzes (Modell 120g) ......DE-4 Sicherheitshalterung ..............DE-4 Standort auswählen ................
- Seite 94 SCOUT PRO DE-2 INHALTSVERZEICHNIS (Forts.) Kalibrierung ................. DE-14 Messspannenkalibrierung ............DE-14 Linearitätskalibrierung ............... DE-15 Applikationen ................DE-16 Wägen ..................DE-16 Wägen mit Tara ..............DE-16 Stückzählung ................DE-17 Prozentuales Wägen ..............DE-18 Neues Bezugsgewicht festlegen ..........DE-19 Prozentuales Wägen beenden ..........DE-19 Display-Hold (Anzeigespeicher) ..........
-
Seite 95: Einleitung
• Die Waage nicht in der Nähe von korrodierenden Dämpfen betreiben. • Nur den im Lieferumfang der Waage enthaltenen Adapter verwenden. • Es darf nicht versucht werden, die Scout Pro -Waage zu reparieren. • Vor dem Einstecken der Waage muss sichergestellt werden, dass die Spannung des Netzadapters und mit der des Steckers übereinstimmt. -
Seite 96: Komponenten Installieren
SCOUT PRO DE-4 Komponenten installieren Versandverriegelung entriegeln VERRIEGELTE POSITION Drehen Sie den Zeiger oben auf der Waage um 90 Grad gegen den ZEIGER Uhrzeigersinn, um die Verriegelung zu ENTRIEGELTE entriegeln. POSITION Installation der Plattform Versandverriegelung entriegeln Eine Waage mit einer rechteckigen Plattform wird in die Unterplattform gestellt (siehe Abbildung) und gegen den Uhrzeigersinn gedreht, bis sie einrastet. -
Seite 97: Standort Auswählen
SCOUT PRO DE-5 Standort auswählen Zur Erzielung der besten Leistung sollte die Scout Pro -Waage in einer sauberen, stabilen Umgebung eingesetzt werden. Die Waage darf nicht in Umgebungen mit starker Zugluft, in Umgebungen mit raschen Temperaturschwankungen, in der Nähe magnetischer Felder oder in der Nähe von Geräten, die magnetische Felder oder Vibrationen erzeugen, verwendet werden. -
Seite 98: Betrieb
SCOUT PRO DE-6 3. BETRIEB Überblick über Bedienelemente und Anzeigefunktionen Waage Rückseite der Waage 11 1213 14 Anzeige... - Seite 99 SCOUT PRO DE-7 Bezeichnung Funktion Plattform Wägeplattform, entweder rund oder rechteckig. PRINT Unit-Taste Druckt Daten, durchblättert Einheiten, durchläuft Einheiten. Anzeige LCD-Anzeige mit SYMBOLEN. Sperrschalter Sperrt bestimmte Menüfunktionen; befindet sich unter der Waage. ON/ZERO Off-Taste* Ein/AUS, Null, ruft Menü auf, akzeptiert Menüeinstellungen.
-
Seite 100: Funktionen Der Tasten
DE-8 SCOUT PRO Funktionen der Tasten Mit zwei Schaltern können Funktionen ausgeführt werden, mit denen auf ein bestimmtes Menü zugegriffen, eine Funktion ausgewählt und diese ein- oder ausgeschaltet werden kann. Die Funktionen sind wie folgt: ON/ZERO Off -Taste Primäre Funktion (Ein-Null)- Schaltet die Waage ein. Wenn die Waage eingeschaltet ist, wird mit dieser Taste die Anzeige auf Null gestellt. -
Seite 101: Für Den Betrieb Der Waage Verwendete Symbole
SCOUT PRO DE-9 Für den Betrieb der Waage verwendete Symbole Die Symbole werden zur Vereinfachung des Setup und Betriebs der Waage verwendet. Nachfolgend finden Sie eine Beschreibung jedes Symbols: Drücken Die Uhrsymbole neben dem Fingersymbol geben an, wie lange eine Taste gedrückt werden muss. -
Seite 102: Menüs Navigieren
DE-10 SCOUT PRO Menüs navigieren Menüstruktur Units (Einheiten) End (Ende) Setup (Kalibrieren) Yes/No Auto-Off (Autom. Ausschalten) Yes/No (Ja/Nein) On/Off (Ein/Aus) On/Off (Ein/Aus) (Ja/Nein) Lin Cal (Linearitätskalibrierung) On/Off (Ein/Aus) Yes/No (Ja/Nein) Mode (Modus) On/Off (Ein/Aus) Hold (Anzeigespeicher) Totalize (Summieren) On/Off (Ein/Aus) -
Seite 103: Menüs Aufrufen
SCOUT PRO DE-11 Menüs aufrufen Auf der Wage sind vier Hauptmenüs verfügbar: .C.A.L., .S.E.T.U.P., .U.N.I.T.S. und .E.N.D. Beginnen Sie bei ausgeschalteter Waage, wobei sich der Menüsperrschalter in der Position OFF (Aus) befinden muss (siehe Seite 23). Die Sequenz ist weiter unten dargestellt. -
Seite 104: S.e.t.u.p.-Menü Aufrufen
DE-12 SCOUT PRO .S.E.T.U.P.-Menü aufrufen Das .S.E.T.U.P.-Menü enthält die Optionen Autom. Ausschalten, Linearitätskalibrierung, Modus (Display-Hold, Summieren, Spezifische Gewicht) und ENDE. Die automatische Ausschaltfunktion kann ein- (ON) oder ausgeschaltet (OFF) werden. Für Display-Hold und Summieren muss das Modus-Untermenü aufgerufen werden. Beginnen Sie mit dem .C.A.L.-Menü. -
Seite 105: S.e.t.u.p.-Menü Beenden
SCOUT PRO DE-13 .S.E.T.U.P.-Menü beenden Stellen Sie die gewünschten Menüelemente auf ON/OFF (Ein/Aus) oder YES/NO (Ja/ Nein) und rücken Sie dann zum .E.N.D.-Menü vor. (Kurzes Drücken) • •• .U.N.I.T.-Menü aufrufen Das .U.N.I.T.-Menü enthält Maßeinheiten, PC (Stückzählung), prozentuale Wägung und END (Ende). Die Einheiten sind je nach Modelltyp anders. Legen Sie fest, welche Einheiten ein- oder ausgeschaltet werden sollen. -
Seite 106: Stückzählung
DE-14 SCOUT PRO Stückzählung Es stehen zwei Arten von Zählmodi zur Verfügung, ein Standardmodus und ein erweiterter Modus. ODER (Details finden Sie auf Seite 17) .U.N.I.T.-Menü beenden Verwenden Sie dasselbe Verfahren wie beim Beenden des .S.E.T.U.P.-Menüs. Kalibrierung Messspannenkalibrierung Die Messspannenkalibrierung verwendet zwei Kalibrierpunkte, Null und ein vorgegebenes Kalibriergewicht. -
Seite 107: Linearitätskalibrierung
SCOUT PRO DE-15 Messspannenkalibrierung (Forts.) (Gewicht abnehmen) Linearitätskalibrierung Bei der Linearitätskalibrierung werden drei Kalibrierpunkte verwendet: Null, mittlere und volle Waagenkapazität. Es muss Lin Cal ausgewählt und im .S.E.T.U.P.-Menü auf YES (Ja) gestellt sein. Vor Beginn der Kalibrierung muss sichergestellt werden, dass der Menü-Sperrschalter ausgeschaltet ist. -
Seite 108: Applikationen
SCOUT PRO DE-16 Applikationen Die Scout Pro-Applikationen umfassen: Wägen, Stückzählung, prozentuale Wägung, Display-Hold, Summieren und spezifisches Gewicht. Wägen Beginnen Sie bei eingeschalteter Waage. (Die Anzeige wieder auf Null stellen) (Probe auf Plattform legen) (Beispiel 50 g) (Stabiler Messwert) Wägen mit Tara Durch das Tarieren wird das Behältergewicht auf Null gestellt. - Seite 109 SCOUT PRO DE-17 Stückzählung Die Stückzählung ist nur dann aktiviert , wenn PC im .U.N.I.T.-Menü auf ON (Ein) gesetzt wurde. Im Stückzählungsmodus gibt es zwei Modi, den normalen Modus und den erweiterten Modus. Bei der normalen Stückzählung bestimmt die Waage die Stückzahl anhand des Durchschnittsgewichts der Stücke in der ursprünglichen...
-
Seite 110: Stückzählung
SCOUT PRO DE-18 Stückzählung (Forts.) Zum Zählen unterschiedlicher Stücke drücken und die Unit-Taste gedrückt halten, bis PC erneut eingeblendet wird. Prozentuales Wägen Die prozentuale Wägung ist nur dann aktiviert , wenn Prozent im .U.N.I.T.-Menü auf ON (Ein) gesetzt wurde. Beim prozentualen Wägen kann ein Bezugsgewicht auf die Waage gelegt werden, und anschließend können andere Wiegegüter als Prozentsatz... -
Seite 111: Neues Bezugsgewicht Festlegen
SCOUT PRO DE-19 Neues Bezugsgewicht festlegen Drücken und halten Sie die Taste gedrückt, bis % erneut auf der Anzeige eingeblendet wird, dann die Taste loslassen. Wiederholen Sie das oben aufgeführte Verfahren für ein neues Bezugsgewicht. Prozentuales Wägen beenden Drücken und halten Sie die Taste gedrückt, bis die gewünschte Einheit eingeblendet wird. -
Seite 112: Display-Hold Beenden
SCOUT PRO DE-20 Display-Hold beenden Um zu Display-Hold zurückzukehren, wiederholen Sie das oben beschriebene Verfahren. Totalize (Summieren) Summieren ist nur dann aktiviert, wenn Totalize im Modus-Untermenü des .S.E.T.U.P.-Menüs auf ON (Ein) gesetzt wurde. Mit Summieren kann eine Reihe von Gewichtsmessungen gespeichert werden. Der Summierungsmodus wurde eingeleitet, wenn „t“... -
Seite 113: Summieren Löschen Und Beenden
SCOUT PRO DE-21 Summieren löschen/beenden Durch die Ausführung des nächsten Schrittes wird der gesamte summierte Speicher gelöscht Spezifisches Gewicht mit Zubehörsatz Spezifisches Gewicht ist nur dann aktiviert, wenn SPEC.Gr im Modus-Untermenü des .S.E.T.U.P.- Menüs auf ON (Ein) gesetzt wurde. Der Modus „Spezifisches Gewicht“ ermöglicht die Berechnung des spezifischen Gewichts einer Probe. -
Seite 114: Spezifisches Gewicht Löschen Und Beenden
Zusätzliche Funktionen Unterflurwägen Mit der Scout Pro-Waage sind Wägungen für Applikationen wie spezifisches Gewicht/ Dichte möglich. Die Waage ist normal erhöht, wird von allen Füßen abgestützt und ist nivelliert. Ein feiner Draht wird an dem eingebauten Haken an der Unterseite der Waage angebracht. -
Seite 115: Sperrschalter
SCOUT PRO DE-23 Sperrschalter Der Sperrschalter wird zum Sperren des Menümodus verwendet, um unbefugte Änderungen zu verhindern. Zum Sperren der Menüs wird der Sperrschalter neben der Lasche an der Unterseite der Waage in die in der Abbildung gezeigte Position gebracht. -
Seite 116: Wartung
SCOUT PRO DE-24 4. WARTUNG Reinigung Um den ordnungsgemäßen Betrieb der Waage zu gewährleisten, müssen Gehäuse und Plattform sauber gehalten werden. Es kann gegebenenfalls ein mit einem milden Reinigungsmittel angefeuchtetes Tuch verwendet werden. Überprüfen Sie den Bereich unter der Plattform auf Verunreinigungen und entfernen Sie diese gegebenenfalls. Die Kalibriergewichte müssen an einem trockenen, sicheren Ort aufbewahrt werden. -
Seite 117: Liste Mit Fehlercodes
SCOUT PRO DE-25 Liste mit Fehlercodes Wenn interne und bestimmte externe Probleme bei der Waage auftreten, zeigt die interne Software Meldungen als Fehlercode an. Hier werden Erklärungen für mögliche Probleme gegeben. Versuchen Sie, die Abhilfemaßnahmen in der angegebenen Reihenfolge auszuführen. -
Seite 118: Zubehör
SCOUT PRO DE-26 Zubehör Teilenr. RS232-Schnittstellensatz (inklusive Kabel) 71147376 USB-Schnittstellensatz (inklusive Kabel) 71147377 Gewichtinstallationssatz 71147378 Sicherheitsgerät 76288-01 Hartschalen-Tragekoffer 77256-01 Mechanischer Drucker SF42 Papier für mechanischen Drucker, 5er-Pack 78204-01 9-Stifte 25-Stifte SF42 Adapter 80500572 Wägebehälter: Aluminium, 3,62 x 4,50 x 1,0”/9,20 x 11,34 x 2,54 cm... -
Seite 119: Technische Daten
SCOUT DE-27 5. TECHNISCHE DATEN Spezifikationen Artikelnr SPx123 SPx202 SPx402 SPx602 SPx401 SPx601 SPx2001 SPx4001 SPx6001 SPx6000 Kapacitat (g) 2000 4000 6000 6000 Messspannen- 2000 4000 6000 4000 kalibrierungsgewicht (g) 1000 2000 3000 3000 Linearitäts- 2000 4000 6000 6000 kalibrierungsgewicht (g) 0,001 0,01 Ablesbarkeit (g) -
Seite 120: Befolgung
AS/NZS4251.1; AS/NZS4252.1 Registrierung nach ISO 9001 Im Jahr 1994 wurde der Ohaus Corporation, USA, ein Zertifikat der Registrierung nach ISO 9001 vom Bureau Veritus Quality International (BVQI) verliehen, in dem bestätigt wird, dass das Ohaus- Qualitätsmanagementsystem den Anforderungen der Norm ISO 9001 entspricht. Am 21. Mai 2009 wurde die Ohaus Corporation, USA, gemäß... - Seite 121 Garantie. Ohaus Corporation ist nicht haftbar für irgendwelche Folgeschäden. Da die Gesetzgebung in Bezug auf Garantien von Bundesstaat zu Bundesstaat und von Land zu Land unterschiedlich ist, wenden Sie sich bitte an Ohaus oder Ihren örtlichen Ohaus- Händler, wenn Sie weitere Einzelheiten erfahren wollen.
