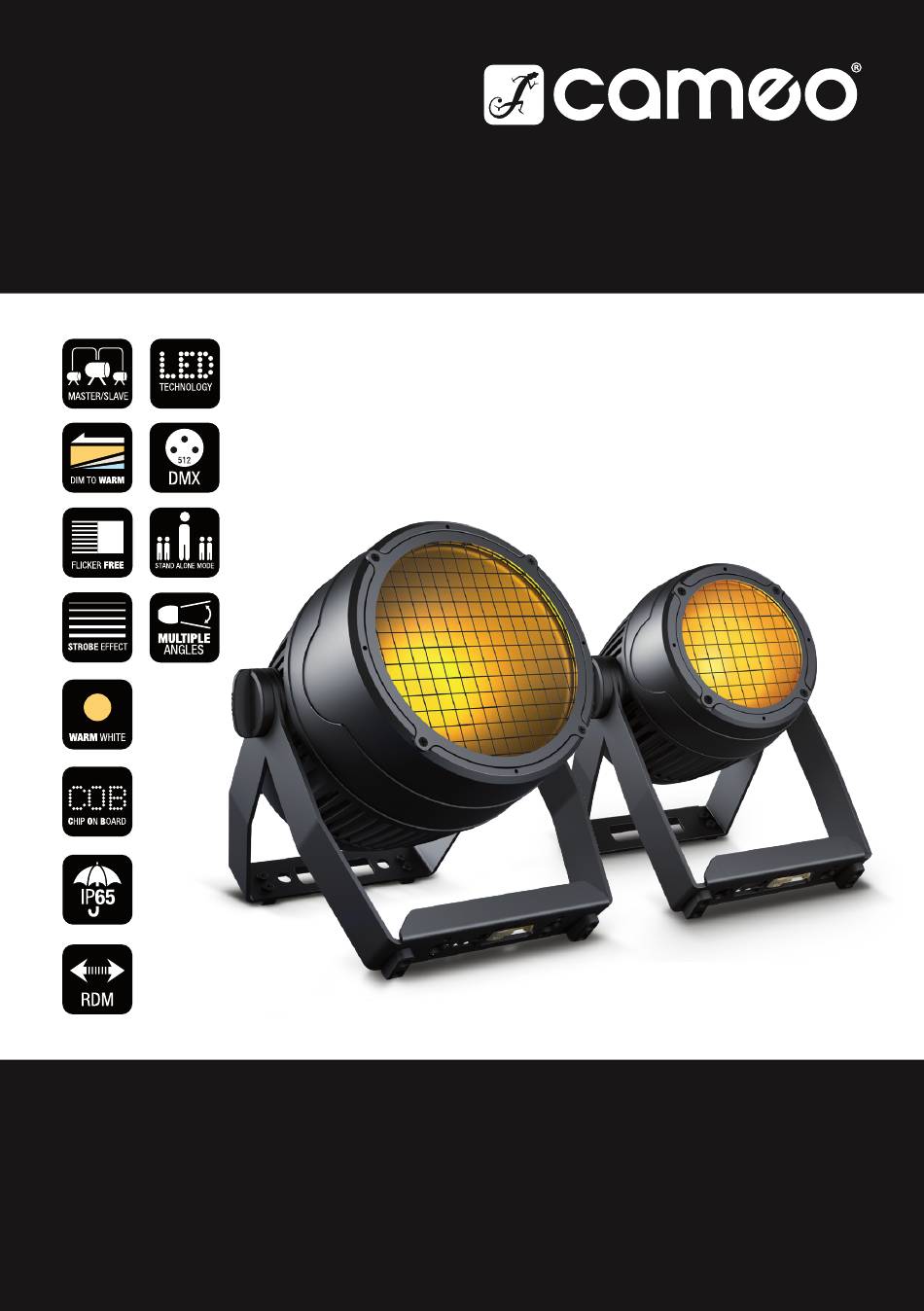

USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D´UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D´USO
OUTDOOR ZENIT P100 DTW
CLZP100DTW
OUTDOOR ZENIT P200 DTW
CLZP200DTW
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cameo CLZP100DTW

Inhaltszusammenfassung für Cameo CLZP100DTW

  • Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO OUTDOOR ZENIT P100 DTW CLZP100DTW OUTDOOR ZENIT P200 DTW CLZP200DTW...

  • Seite 2: Inhaltsverzeichnis

    CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 42-43 INTRODUCTION INTRODUCCIÓN CONNECTIONS, CONTROLS, AND DISPLAY ELEMENTS CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS OPERATION 7-11 DE VISUALIZACIÓN 44-45 SETUP AND INSTALLATION MANEJO 46-50 DMX TECHNOLOGY...

  • Seite 16: Deutsch

    Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewähr- leisten. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen können. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website WWW.CAMEOLIGHT.COM.
  • Seite 17 33. Staub und andere Ablagerungen im Inneren des Geräts können es beschädigen. Das Gerät sollte je nach Umgebungsbedingungen (Staub, Nikotin, Nebel etc.) regelmäßig von qualifiziertem Fachpersonal gewartet bzw. gesäubert werden (keine Garantieleistung), um Überhitzung und Fehlfunktionen zu vermeiden. 34. Der Abstand zu brennbaren Materialien muss mindestens 0,5 m betragen. 35.

  • Seite 18: Einführung

    Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen). POWER OUT IP65 Power Twist Netzausgangsbuchse mit Gummidichtkappe. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen).
  • Seite 19 DMX OUT Weibliche IP65 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschließen). OLED DISPLAY Zeigt den aktuellen Betriebsmodus und weitere Systemeinstellungen an. BERÜHRUNGSEMPFINDLICHE BEDIENFELDER MIT HINTERLEUCHTUNG MODE Durch Drücken auf MODE gelangen Sie in das Auswahlmenü. Durch wiederholtes Drücken gelangen Sie zurück zur Hauptanzeige. Wenn Sie auf MODE drücken, ohne eine Wert- bzw.

  • Seite 20: Bedienung

    • Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, werden während des Startvorgangs nacheinander „Update Wait...“ (nur für Servicezwecke), „Welcome to Cameo“, die Modellbezeichnung und die Software Version im Display angezeigt. Nach diesem Vorgang ist der Scheinwerfer betriebsbereit und startet in der Betriebsart, die zuvor angewählt war.
  • Seite 21 STAND-ALONE-BETRIEBSART EINSTELLEN (Stand Alone) Durch Drücken auf MODE gelangen Sie in das Auswahlmenü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menu-Punkt „Stand Alone“ aus (Pfeil beachten) und bestätigen mit ENTER. Im Untermenü können Sie nun unter den Stand-Alone-Betriebsarten „Auto“ und „Static“...
  • Seite 22 SLAVE BETRIEBSART (Slave) Durch Drücken auf MODE gelangen Sie in das Auswahlmenü. Mit Hilfe der Bedienfelder UP und DOWN wählen Sie nun den Menüpunkt „Slave“ aus (Pfeil beachten) und bestätigen mit ENTER. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell) mit Hilfe eines DMX-Kabels und aktivieren in der Master-Einheit eine der Stand-Alone Betriebsarten (Auto, Static).

  • Seite 23: Dmx Address

    Der Strahler reagiert abrupt auf Änderungen des DMX-Werts Dimmer Dimmverhalten Der Strahler verhält sich ähnlich einem Halogenstrahler mit Response Halogen sanften Helligkeitsänderungen Blinder Der Blinder-Modus erlaubt eine kurzzeitige Maximalhelligkeit Operation Betriebsmodus Normal Normalbetrieb (automatische Lüftersteuerung) Mode Silent Extra leiser Betrieb bei reduzierter Helligkeit, falls erforderlich 800Hz / 1200Hz / PWM- LED PWM Frequenz...

  • Seite 24: Manuelle Sperr-Funktion

    MANUELLE SPERR-FUNKTION Neben der Möglichkeit, den Scheinwerfer automatisch vor versehentlicher und unbefugter Bedienung zu schützen (siehe „Settings“ - „Autolock“), kann die Sperrung der Bedienelemente auch manuell erfolgen. Halten Sie für ca. 5 Sekunden die Bedienfelder UP und DOWN gleichzeitig gedrückt. Nun wird dauerhaft „LOCKED“ im Display angezeigt und eine Änderung der Einstellungen des Scheinwerfers über die Bedienfelder ist nicht mehr möglich.

  • Seite 25: Aufstellung Und Montage

    AUFSTELLUNG UND MONTAGE Dank des Doppelbügels und der integrierten Kunststofffüße kann der Scheinwerfer an einer geeigneten Stelle auf eine ebene Fläche gestellt werden. Die Montage an einer Traverse erfolgt entweder mit Hilfe des ausklappbaren 16mm TV-Zapfens (A, geeignet für Adam Hall Super Clamp) oder eines Omega-Bügels, der an dem Gerätebügel befestigt wird (B).

  • Seite 26: Dmx Technik

    DMX TECHNIK DMX-512 DMX (Digital Multiplex) ist die Bezeichnung für ein universelles Übertragungsprotokoll für die Kommunikation zwischen entsprechenden Geräten und Controllern. Ein DMX-Controller sendet DMX-Daten an das/die angeschlossene(n) DMX-Gerät(e). Die DMX-Datenübertragung erfolgt stets als serieller Datenstrom, der über die an jedem DMX-fähigen Gerät vorhandenen DMX IN- und DMX OUT-Anschlüsse (XLR-Steckverbinder) von einem angeschlossenen Gerät an das nächste weitergeleitet wird, wobei die maximale Anzahl der Geräte 32 nicht überschreiten darf.

  • Seite 27: Technische Daten

    TECHNISCHE DATEN Artikelnummer: CLZP100DTW CLZP200DTW Produktart: LED Wash Light Typ: Outdoor Scheinwerfer Farbspektrum LED: Warm White, Amber LED Anzahl: LED Typ: 125 W COB 240 W COB LED PWM Frequenz: 800 Hz, 1200 Hz, 2000 Hz, 3600 Hz, 12 kHz, 25 kHz (einstellbar) Halbstreuwinkel (Zehntelstreu- Lens 1: 42°...

  • Seite 28: Herstellererklärungen

    HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFAC- TURERS-DECLARATIONS_CAMEO.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden.
  • Seite 82 no function Dimmer Reponse LED (Hold 3s) Dimmer Response Halogen (Hold 5s) DTW (Redshift) on (Hold 3s) DTW (Redshift) off (Hold 5s) Display Backlight on (Hold 3s) Display Backlight off (Hold 5s) Dimmer Curve Linear (Hold 5s) Dimmer Curve Exp (Hold 5s) Dimmer Curve Log (Hold 5s) Device Settings (please read...
  • Seite 84 CAMEOLIGHT.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
