Installation

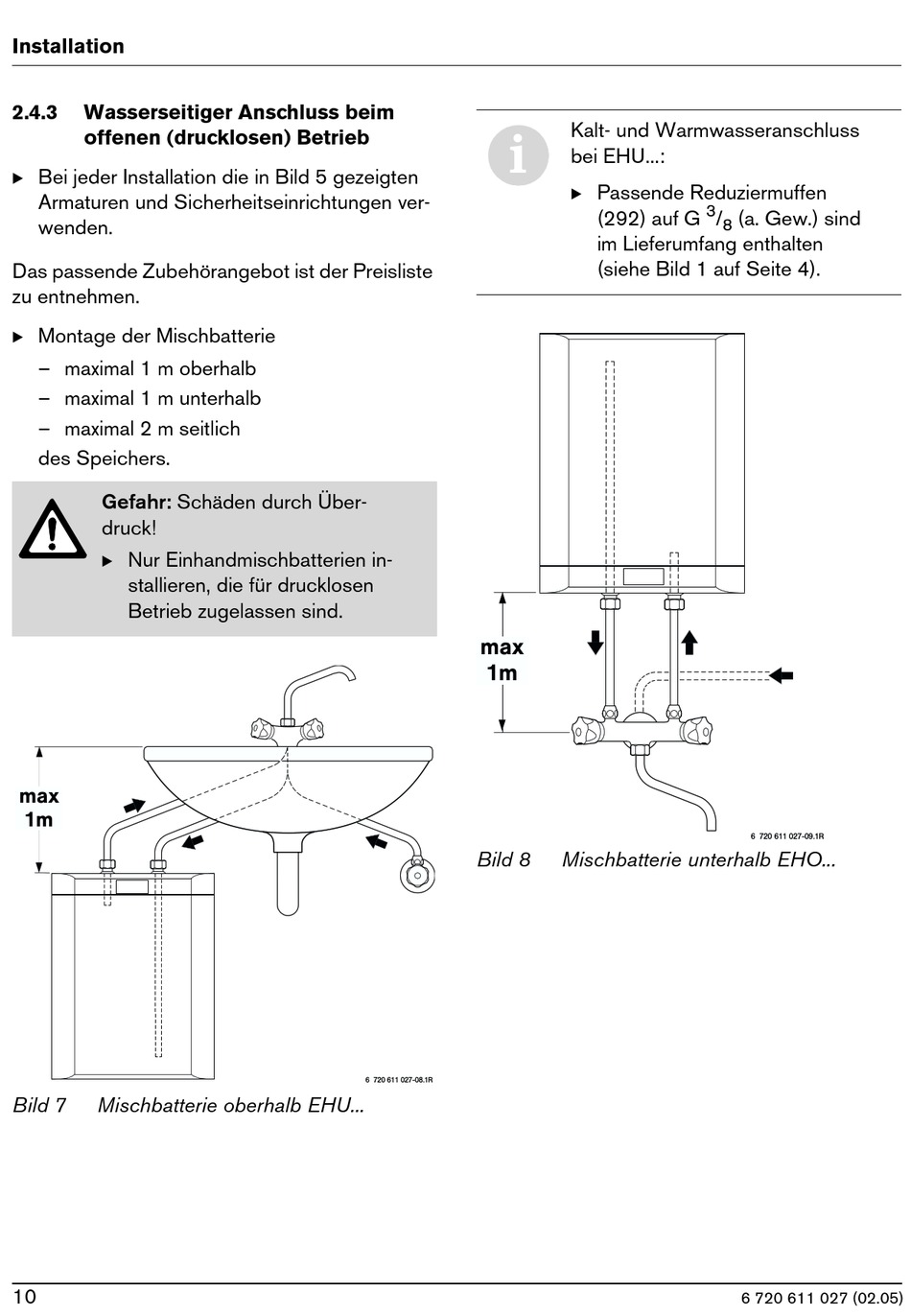

2.4.3 Wasserseitiger Anschluss beim
offenen (drucklosen) Betrieb
B Bei jeder Installation die in Bild 5 gezeigten
Armaturen und Sicherheitseinrichtungen ver-
wenden.
Das passende Zubehörangebot ist der Preisliste
zu entnehmen.
B Montage der Mischbatterie
– maximal 1 m oberhalb
– maximal 1 m unterhalb
– maximal 2 m seitlich
des Speichers.
Gefahr: Schäden durch Über-
druck!
B Nur Einhandmischbatterien in-
stallieren, die für drucklosen
Betrieb zugelassen sind.
m a x
1 m
Bild 7 Mischbatterie oberhalb EHU...
10
i
m a x
1 m
Bild 8
6 7 2 0 6 1 1 0 2 7 - 0 8 . 1 R
Kalt- und Warmwasseranschluss
bei EHU...:
B Passende Reduziermuffen
3
(292) auf G /
8
im Lieferumfang enthalten
(siehe Bild 1 auf Seite 4).
Mischbatterie unterhalb EHO...
(a. Gew.) sind
6 7 2 0 6 1 1 0 2 7 - 0 9 . 1 R
6 720 611 027 (02.05)
