WEBTEC GF025-MAP-B-6 Bedienungsanleitung Seite 30

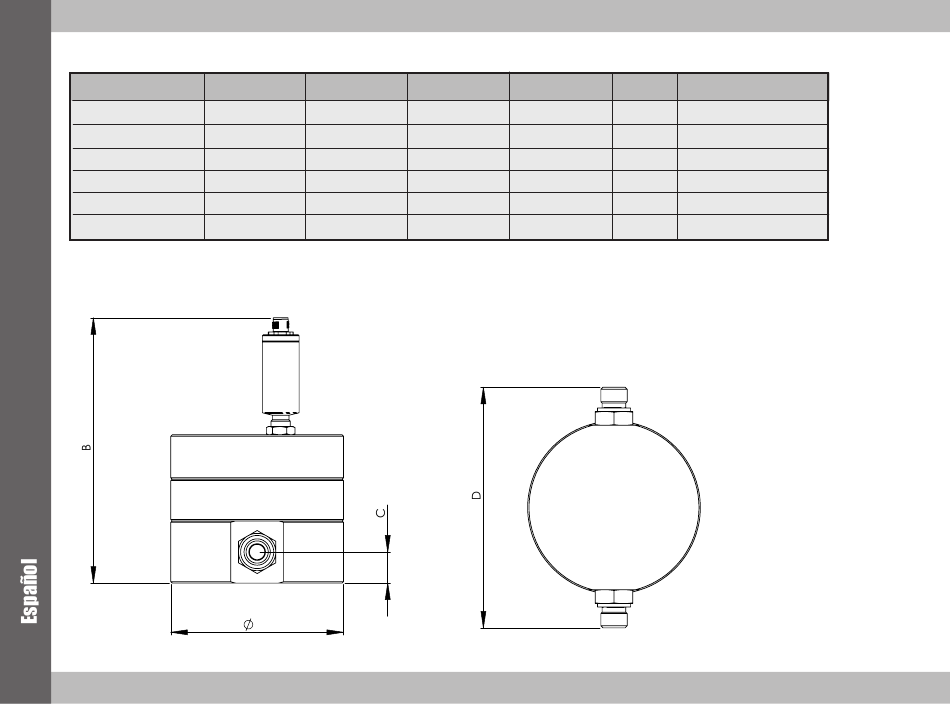

Dimensiones en mm (pulgadas)
Modelo
GF025-MAP-B-6
GF025-MAP-S-6
GF070-MAP-B-6
GF070-MAP-S-6
GF150-MAP-B-6
GF150-MAP-S-6
Nota. la presión de trabajo segura del conjunto completo, incluidos los acoples, es de 420 bar. ¡Los
acoples no deben apretarse a más del torque especificado!
4
A B
84.4 (3.3) 161 (6.3)
84.4 (3.3) 161 (6.3)
125 (4.9) 182 (7.2)
125 (4.9) 182 (7.2)
175.5 (6.9) 245 (9.7)
175.5 (6.9) 245 (9.7)
A
C D
12 (0.47) 136.5 (5.4)
12 (0.47) 135.5 (5.4)
17 (0.67) 175 (6.9)
17 (0.67) 187 (7.4)
22.5 (0.9) 224 (8.8)
22.5 (0.9) 236 (9.3)
Peso Torque de instalación
3.1 Kg 50 Nm
3.1 Kg 50 Nm
8.8 Kg 110 Nm
8.8 Kg 110 Nm
23.3 Kg 110 Nm
23.3 Kg 110 Nm
A
