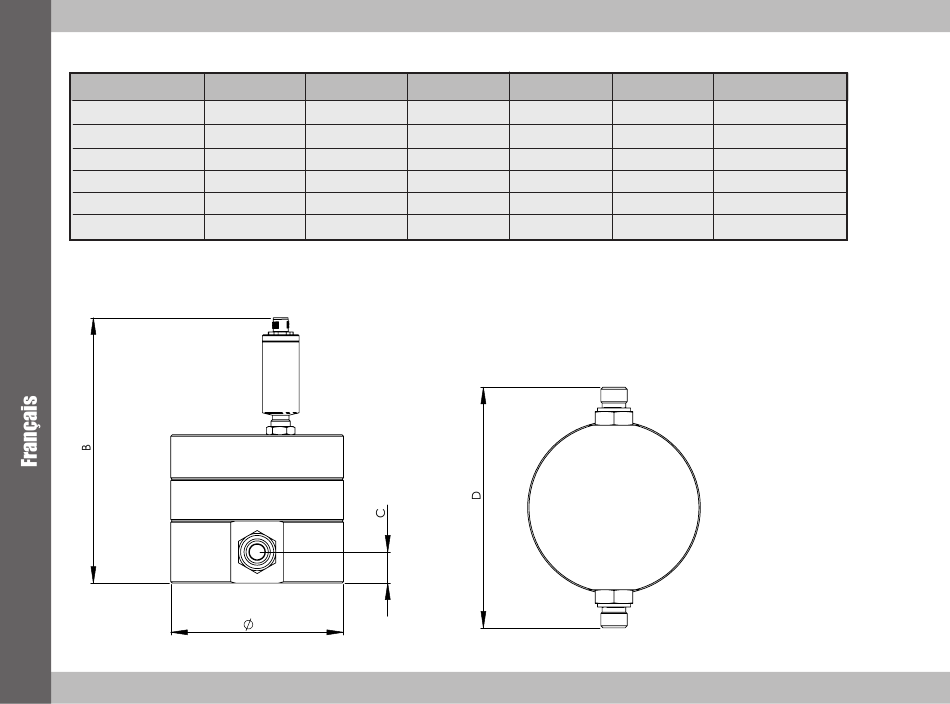

Dimensions en mm (pouces)
N° de modèle
GF025-MAP-B-6
GF025-MAP-S-6
GF070-MAP-B-6
GF070-MAP-S-6
GF150-MAP-B-6
GF150-MAP-S-6
NB. Une pression de service de 420 bar garantit la sécurité de l'ensemble, raccords inclus. Ne pas serrer
les raccords au-delà du couple indiqué !
4
A B
84.4 (3.3) 161 (6.3)
84.4 (3.3) 161 (6.3)
125 (4.9) 182 (7.2)
125 (4.9) 182 (7.2)
175.5 (6.9) 245 (9.7)
175.5 (6.9) 245 (9.7)
A
C D
12 (0.47) 136.5 (5.4)
12 (0.47) 135.5 (5.4)
17 (0.67) 175 (6.9)
17 (0.67) 187 (7.4)
22.5 (0.9) 224 (8.8)
22.5 (0.9) 236 (9.3)
Poids Couple de blocage
3.1 Kg 50 Nm
3.1 Kg 50 Nm
8.8 Kg 110 Nm
8.8 Kg 110 Nm
23.3 Kg 110 Nm
23.3 Kg 110 Nm
A
