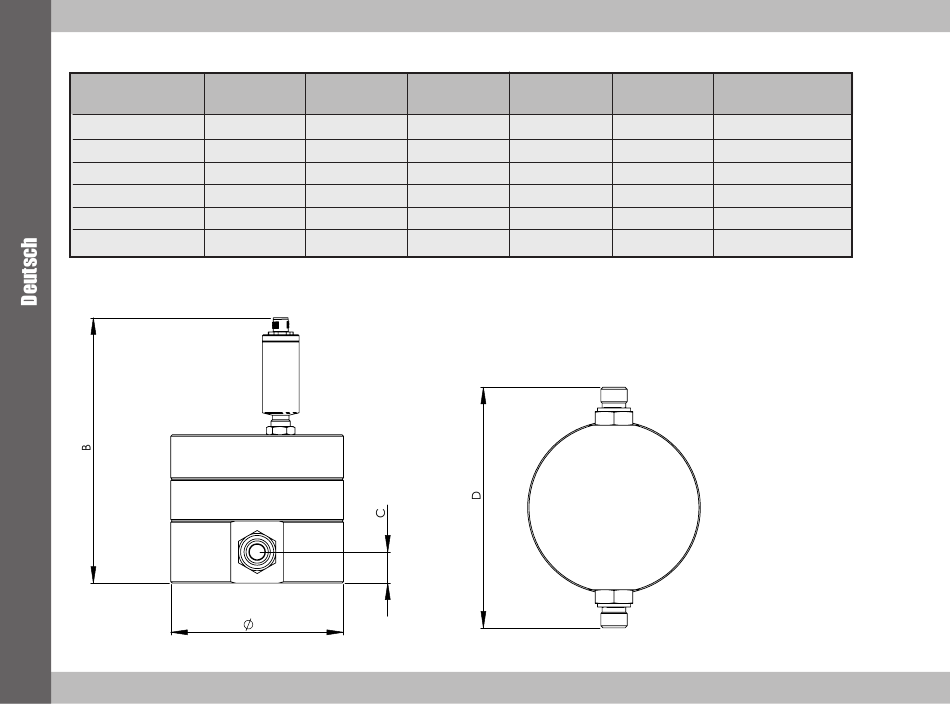

Maße in mm (Zoll)
Modell-Nr.
GF025-MAP-B-6
GF025-MAP-S-6
GF070-MAP-B-6
GF070-MAP-S-6
GF150-MAP-B-6
GF150-MAP-S-6
Hinweis: Die gesamte Baugruppe einschließlich ihrer Armaturen ist bei einem Arbeitsdruck von bis zu 420 bar betriebssicher.
Die Armaturen dürfen nicht über das vorgeschriebene Anzugsmoment hinaus festgezogen werden!
4
A B
84.4 (3.3) 161 (6.3)
84.4 (3.3) 161 (6.3)
125 (4.9) 182 (7.2)
125 (4.9) 182 (7.2)
175.5 (6.9) 245 (9.7)
175.5 (6.9) 245 (9.7)
A
C D
12 (0.47) 136.5 (5.4)
12 (0.47) 135.5 (5.4)
17 (0.67) 175 (6.9)
17 (0.67) 187 (7.4)
22.5 (0.9) 224 (8.8)
22.5 (0.9) 236 (9.3)
Anzugsmoment
Gewicht
für die Anschlüsse
3.1 Kg 50 Nm
3.1 Kg 50 Nm
8.8 Kg 110 Nm
8.8 Kg 110 Nm
23.3 Kg 110 Nm
23.3 Kg 110 Nm
A
