Inhaltszusammenfassung für WEBTEC HPM110

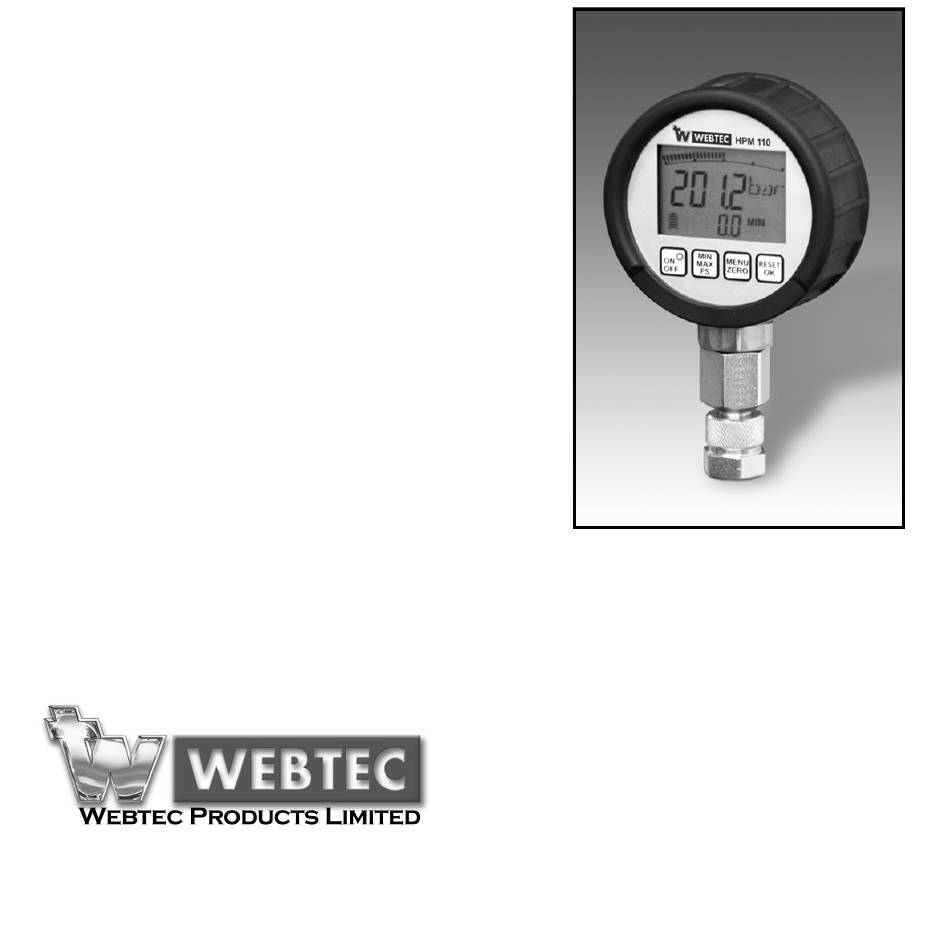

- Seite 1 Operating Instructions Bedienungsanleitung Mode d'emploi Gebruiksaanwijzing Istruzioni per l'uso Instrucciónes para el manejo HPM110...
- Seite 26 1.2 Geräteversionen und Lieferumfang Inbetriebnahme 2.1 Batteriewechsel Funktionen und Tasten 3.1 Anzeigemodus 3.2 Menu-Funktionen Anschluss an die Hydraulik Bedienung des HPM110 5.1 Einschalten (ON) 5.2 Ausschalten (OFF) 5.3 Beleuchtung einschalten 5.4 MIN/MAX-Anzeige 5.5 FS FullScale Anzeige 5.6 Löschen der MIN/MAX-Werte 5.7 OFL Anzeige...
-
Seite 27: Einführung

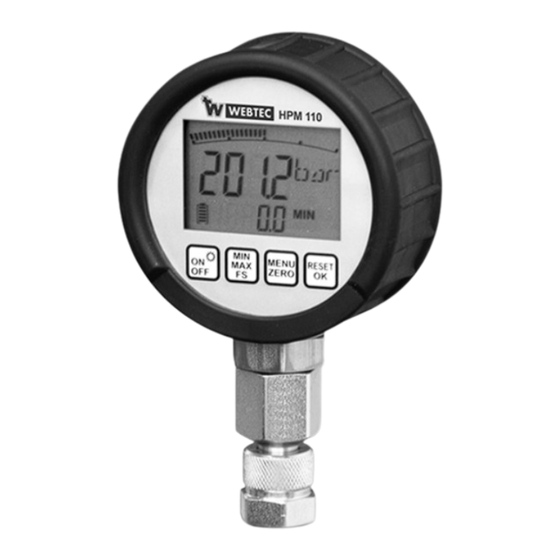

Einführung Der HPM110 ist ein digitales Manometer mit MIN/MAX- Anzeige. Die Genauigkeit ist ± 0,5% bezogen auf den Messbereichsendwert (FS). Mit einer Abtastrate von 10 ms (100 Messwerte/s) werden dyna- mische Druckspitzen gemessen. Der MIN/MAX-Speicher wird permanent aktualisiert und überschrieben. -
Seite 28: Geräteversionen Und Lieferumfang
1.2 Geräteversionen und Lieferumfang Geräteversionen/Lieferumfang Grundeinstellung auf Einheit “bar” Grundeinstellung auf Einheit “PSI” Druckanschluss G1/4 aussen Druckanschluss 7/16-20 UNF aussen Auslieferung mit Adapter M16x2 Auslieferung ohne Adapter Messbereich Bestell Nr. Messbereich Bestell Nr. 0…100.0 SR-HPM-110-MT-100 0…1500 SR-HPM-110-UN-1500 0…600.0 SR-HPM-110-MT-600 0…8700 SR-HPM-110-UN-8700 Adapter... -
Seite 29: Inbetriebnahme
Inbetriebnahme Der HPM110 wird werkseitig mit eingebauten Batterien ausgeliefert. Nach dem Einschalten ist das Gerät betriebsbereit. 2.1 Batteriewechsel Achtung! Zum Auswechseln der Batterien das Gerät ausschalten. Öffnen Sie das Batteriefach. Setzen Sie die neuen Batterien gemäß Abbildung ein. Achten Sie auf die Polarität der Batterie. - Seite 30 Die Lebensdauer der Batterie beträgt 1.500 Stunden bei kon- tinuierlichem Betrieb (ohne Beleuchtung). Die Batteriekapazität wird permanent mit dem Batteriesymbol dargestellt.
-
Seite 31: Funktionen Und Tasten
Funktionen und Tasten · Anzeige ⁄ stellige LCD mit Hinter- · grundbeleuchtung Anzeige der Messwerte und Menüfunktionen bar-graph mit Peak & Hold Funktion Istwertanzeige (15 mm) MIN/MAX oder FullScale (FS) (8 mm) Batterie Status Tasten... - Seite 32 Taste Funktion ON/OFF Gerät ein/-ausschalten. 2 s drücken. Hintergrundbeleuchtung ein (für 20 s eingeschaltet). Auswahl Anzeigewert: MIN, MAX oder FS Minimalwert Druckspitze Anzeige des Skalenendwerts (z.B. 600 bar) MENU 2 s drücken. Verändern der Einheiten. Automatische Abschaltung ein oder aus. ZERO Nullpunktabgleich.
-
Seite 33: Anzeigemodus
3.1 Anzeigemodus Im Anzeigemodus wird der aktuelle Druck (IST) abgelesen. In der IST-Anzeige wird der Messwert mit entsprechender Einheit dargestellt. MIN-, MAX- oder FS-Wert werden im unteren Display angezeigt. Anzeige Beschreibung bar-graph Zeigt den aktuellen Druck grafisch durch einen bar-graph an. Eine Druckspitze wird in Form eines Pixel (Strich) angezeigt. -
Seite 34: Menu-Funktionen
Zeigt den Batteriezustand an (5 Segmente). Anzeigewert (Istwertanzeige u. MIN/MAX Anzeige) x10. 3.2 Menu-Funktionen In der MENU-Funktion werden folgende Einstellungen · vorgenommen: · Automatische Abschaltung ein oder aus Einstellen der Messeinheit (bar, mbar, PSI, kPa, Mpa) Durch Drücken der Taste MENU (2 s) wird das Funktionsmenü aktiviert. - Seite 35 MENU ZERO RESET MENU ZERO RESET RESET MENU bar kPa ZERO mba MPa RESET MENU ZERO RESET MENU ZERO...
-
Seite 36: Anschluss An Die Hydraulik
Anschluss an die Hydraulik Gemäß den verschiedenen Versionen (bar/PSI) wird der HPM110 mit G1/4 (BSPP) oder 7/16-20 UNF Außengewinde ausgeliefert. Die Montage des HPM110 mit entsprechenden Drehmomenten durchführen. Die Schlüsselweite des Druckanschlusszapfens beträgt 27 mm Druckanschluss Drehmoment 7/16-20 UNF 35 Nm... - Seite 37 Bitte achten Sie bei einer Direktmontage des HPM110 auf die Drehbarkeit.
-
Seite 38: Bedienung Des Hpm110
5 Bedienung des HPM110 5.1 Einschalten (ON) Durchführen des Selbsttests Anzeige des Messbereichs (FS) Einheit (bar) SR-HPM-110-MT-XXX Einheit (PSI) SR-HPM-110-UN-XXXX Auto Power Off Funktion aktiv. Automatische Abschaltung nach 5 min. Diese Funktion kann im MENU geändert werden. Anzeigemodus: IST-Wert im Display... -
Seite 39: Ausschalten (Off)
5.2 Ausschalten (OFF) (kurz) drücken. 5.3 Beleuchtung einschalten gedrückt halten (2 s). Die Beleuchtung wird nach 20 s automatisch abgeschaltet. 5.4 MIN/MAX-Anzeige Das Darstellungsformat kann entsprechend mit dieser Taste umgeschaltet werden. Die Tastenfunktion ist rollierend, die Werte erscheinen nacheinander in der Anzeige. Um Druckspitzen zu messen wird die MIN/MAX-Funktion benutzt. -
Seite 40: Fs Fullscale Anzeige
Der gemessene Druck ist außerhalb des Messbereichs (Full Scale). Erscheint diese Anzeige auch im nicht montierten Zustand, nehmen Sie bitte Kontakt mit einem Webtec Verkaufsbüro auf. 5.8 Nullpunktkorrektur (ZERO) Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der Nullpunkt manuell korrigiert... - Seite 41 Achtung! Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf Null. Diese Funktion nur im drucklosen Zustand ausführen, um Fehlmessungen auszuschließen. Die Nullpunktkorrektur ist durchgeführt. Im Display erscheint 0.0 bar als IST-Wert. Der Abgleich bleibt aktiviert, bis das Gerät ausgeschaltet wird. Ist der gemessene Druck (0 bar) größer als 5% des Messbereichs, erscheint OFL/ZEro (3 s).
-
Seite 42: Zurücksetzen Der Nullpunktkorrektur
5.9 Zurücksetzen der Nullpunktkorrektur Gerät ausschalten. Nach erneutem Einschalten ist die Nullpunktkorrektur nicht mehr aktiv. 5.10 Automatische Abschaltung 2 s drücken. Je nach Konfiguration des Gerätes sind zwei verschiedene Anzeigen möglich: Automatische Abschaltung Dauerbetrieb PO On PO OFF Nach Betätigen von Nach Betätigen von muss erfolgt die automatische... -
Seite 43: Verändern Der Einheiten
5.11 Verändern der Einheiten 2 s drücken. drücken. kurz drücken. Die nächste Einheit erscheint. Bestätigen der Einheit. (Messbereich 16 bar/230 PSI) -
Seite 44: Verändern Der Filtereinstellung (Dämpfung)
5.12 Verändern der Filtereinstellung (Dämpfung) 2 s drücken. drücken. drücken. kurz drücken. Die Filterauswahl erscheint. Bestätigen der Filtereinstellung. -
Seite 45: Anzeige Der Seriennummer
5.13 Anzeige der Seriennummer drücken. Anzeige der Seriennummer (1. Zeile). Anzeige der Software-Version (2. Zeile). -
Seite 46: Technische Daten
Technische Daten Ausführung – Digitales Manometer mit IST-, MIN- und MAX-Anzeige – bar-Graph mit 33 Segmenten (Schleppzeigerfunktion) – 41/2 stelliges LC Display (15 mm) mit Hintergrundbeleuchtung – Batteriebetrieben mit Low Power Electronic System – Batterielebensdauer 1.500 h (ohne Beleuchtung) – Druckanschluss Edelstahl 1.4404 –... - Seite 47 Dichtung Standard NBR Viton® (FKM); EPDM auf Anfrage Medienberührende Teile Edelstahl 1.4404, NBR, Keramik Spannungs- Batterie 2 x1,5 VDC AA (LR6 –AA) Alkaline versorgung (Mignon) Umgebungs- Umgebungstemperatur: -10…50 °C bedingungen Lagerungstemperatur: -20…+60 °C Fluidtemperatur: -20…+80 °C rel. Feuchte: < 85% Schutzklasse: EN 60529 (IP 67) Vibration: IEC 60068-2-6 5 g Schock: IEC 60068-2-27 25 g...
- Seite 48 Digitales Manometer HPM110 Messbereich Anzeige Anzeige Anzeige mbar 0…100 0...100.0 0...1500 0…600 0...600.0 0...8700 Messbereich Anzeige Anzeige 0…100 0...10000 0...10.00 0…600 0...6000 (x10) 0...60.00 Messbereich (bar) 0…100 0…600 Überlast Pmax (bar) 1200 Berstdruck (bar) 2200...
- Seite 49 Fehlfunktionen bis hin zur Zerstörung des HPM110 führen. Berstdrücke beziehen sich auf Angaben ohne montierten Adapter M16x2. Der HPM110 entspricht den Richtlinien der Europäischen Gemeinschaft (EU) und ist somit CE konform. DIN / EN 61000-6-2 DIN / EN 61000-6-3 Technische Änderungen vorbehalten.
