4.0 UNPACKING AND ASSEMBLY

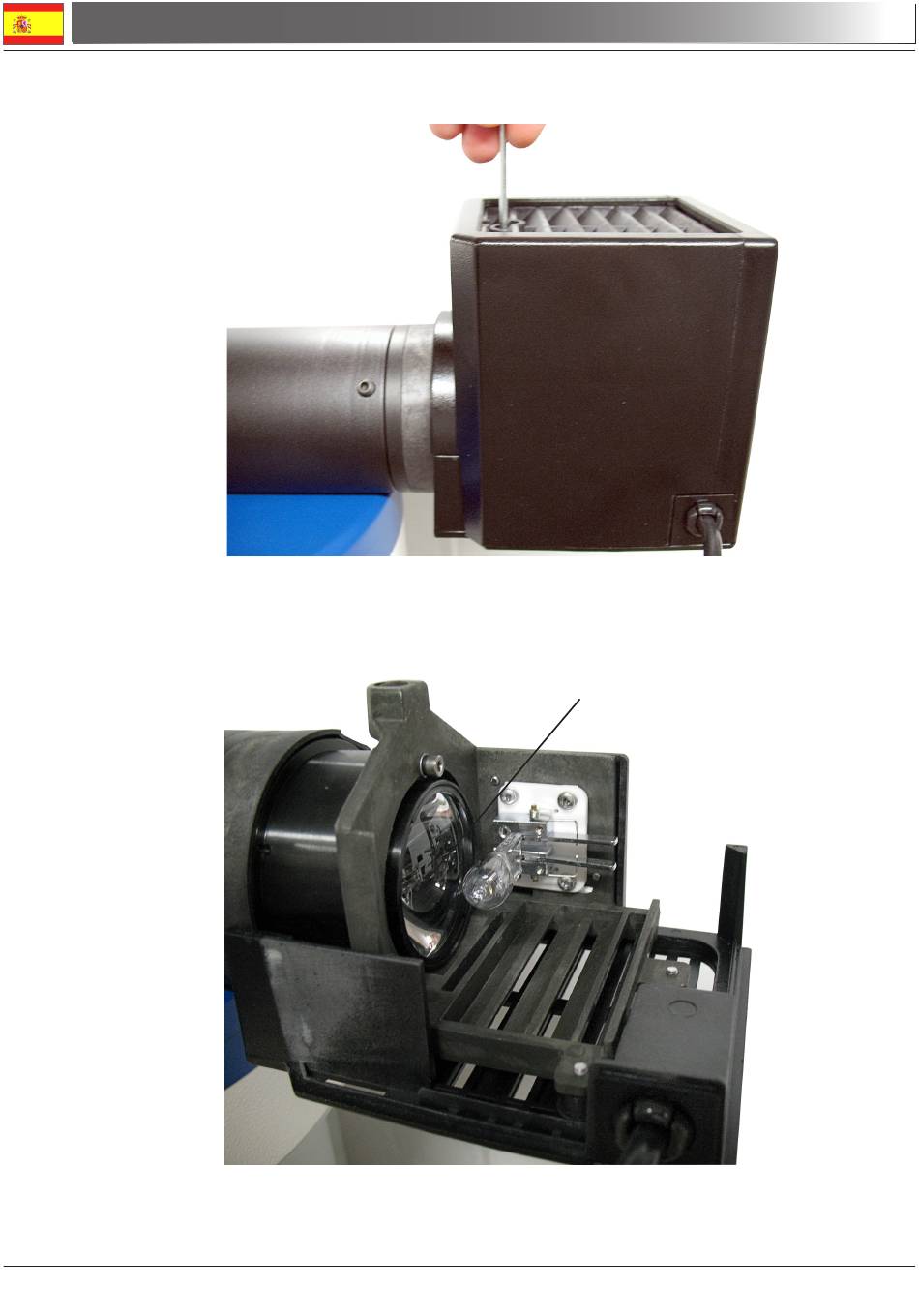

4.4 Colocar la bombilla halógena : Afloje el tornillo de bloqueo en la parte superior de la cubierta de
protección de la bombilla. Levante la cubierta.
NO toque la bombilla directamente con los dedos. Protege antes sus dedos con un trapo o pañuelo.
La bombilla se ajusta horizontalmente sobre su placa tal y como muestra la imagen. Ponga especial
atención que la bombilla quede centrada lo mejor posible frente a la lente colectora.
Coloque la cubierta de la bombilla en su lugar.
4.5 Conectar la bombilla a la fuente de alimentación a través del cable de 3 polos. Para ello inserte el
cable en la parte posterior de la cubierta protectora de la bombilla.
LENTE COLECTORA
