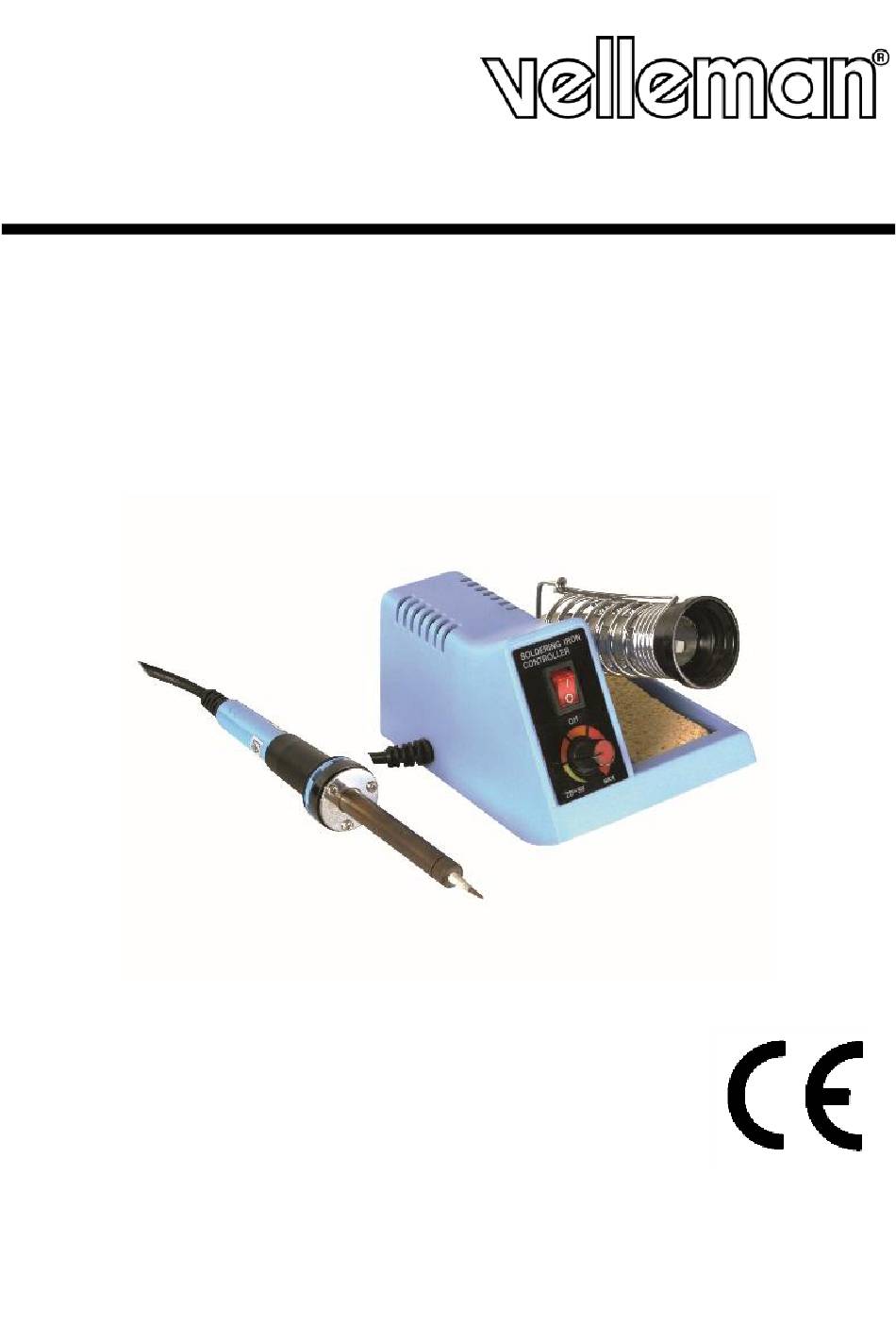

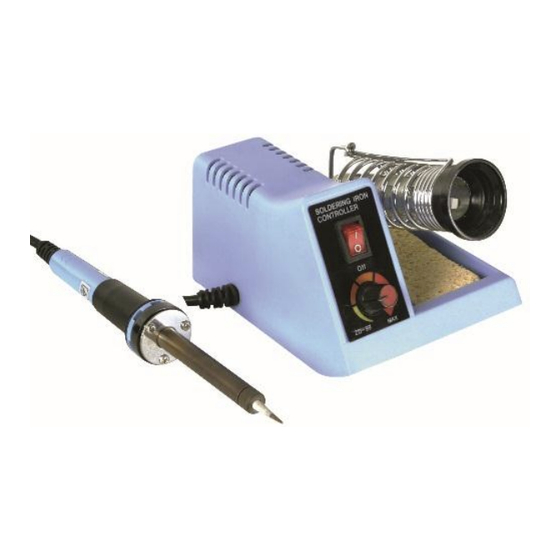

    VTSS4N ADJUSTABLE SOLDERING STATION INSTELBAAR SOLDEERSTATION STATION DE SOUDAGE RÉGLABLE ESTACIÓN DE SOLDADURA REGULABLE REGELBARE LÖTSTATION USER MANUAL GEBRUIKERSHANDLEIDING MODE D’EMPLOI MANUAL DEL USUARIO BEDIENUNGSANLEITUNG...
  • Seite 2 VTSS4N V. 02 – 04/08/2015 ©Velleman nv...
  • Seite 3: User Manual

    Respect the local environmental rules. If in doubt, contact your local waste disposal authorities. Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device was damaged in transit, do not install or use it and contact your dealer.
  • Seite 4 VTSS4N Always disconnect mains power when the device is not in use or when servicing or maintenance activities are performed. Handle the power cord by the plug only. Caution! After switching off, leave the power cord plugged in for a few minutes. When you switch off the unit, the automatic cooling function blows cooling air through the heater pipe for a short period.
  • Seite 5: General Guidelines

    Let a hot soldering iron cool down naturally and do not immerse in water. 3. General Guidelines Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.  Protect this device from shocks and abuse. Avoid brute force when operating the device.
  • Seite 6: Electrical Connection

    VTSS4N 6. Instructions 6.1 Preparation  Put the soldering iron holder in the corresponding hole in the casing of the soldering station.  Make sure the sponge is completely saturated with clean water and let it drip off before you put it in the sponge tray.
  • Seite 7: Tip Maintenance

    VTSS4N  The most common soldering alloys used in the electronics industry consist of 60 % tin and 40 % lead. The operating temperature of this type of solder is detailed below and can vary from manufacturer to manufacturer. However, to meet RoHS requirements, these solders are no longer allowed and are replaced by lead-free solders that require a working temperature which is ±30°C (54°F) higher.
  • Seite 8 VTSS4N  Do not use flux containing chloride or acid. Use only resinous fluxes.  If an oxide film has formed, you should remove it by buffing carefully with a 600-800 grit emery cloth or by using isopropyl alcohol and consequently applying a new protective layer of solder.
  • Seite 9: Technical Specifications

    The information in this manual is subject to change without prior notice. © COPYRIGHT NOTICE The copyright to this manual is owned by Velleman nv. All worldwide rights reserved. No part of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the prior written consent of the copyright holder.
  • Seite 10: Gebruikershandleiding

    VTSS4N GEBRUIKERSHANDLEIDING 1. Inleiding Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval;...
  • Seite 11 VTSS4N Trek de stekker uit het stopcontact wanneer het toestel niet in gebruik is of voordat u het toestel reinigt. Houd de voedingskabel altijd vast bij de stekker en niet bij de kabel. Opgelet! Laat na het uitschakelen de voedingskabel aangesloten gedurende enkele minuten.
  • Seite 12: Algemene Richtlijnen

     Noch Velleman nv noch zijn verdelers kunnen aansprakelijk gesteld worden voor schade (buitengewoon, incidenteel of onrechtstreeks) – van welke aard dan ook (financieel, fysisch…) voortvloeiend uit het bezit, gebruik of falen van dit product.
  • Seite 13 VTSS4N 5. Omschrijving Raadpleeg de afbeeldingen op pagina 2 van deze handleiding. 1 ON/OFF-schakelaar 5 stift 2 temperatuurregeling 6 verwarmingselement 3 spons 7 antislip rubber 4 soldeerbouthouder 8 handvat 6. Instructies 6.1 Voorbereiding  Steek de spiraalvormige soldeerbouthouder in het daartoe bestemde gat in de behuizing.
  • Seite 14 VTSS4N smelten. Perfecte soldeerplaatsen zijn enkel mogelijk bij de juiste soldeertemperatuur. Bij een te lage soldeertemperatuur is het soldeersel niet vloeibaar genoeg en veroorzaakt het onzuivere (koude) soldeerplaatsen. Bij een te hoge soldeertemperatuur verbrandt het soldeersel en vloeit het niet. Bovendien bestaat het gevaar dat de printplaat of componenten beschadigd raken.
  • Seite 15 VTSS4N  U moet de punt altijd vertinnen vóór u hem terug in de houder plaatst, vóór u het apparaat uitschakelt of bij lange periodes van inactiviteit. Veeg de punt schoon met een natte spons vóór u begint of gebruik onze reinigingsspons.
  • Seite 16: Technische Specificaties

    220-240 VAC gewicht 0.59 kg Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.
  • Seite 17: Mode D'emploi

    VTSS4N MODE D’EMPLOI 1. Introduction Aux résidents de l'Union européenne Des informations environnementales importantes concernant ce produit Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri...
  • Seite 18 VTSS4N Toujours déconnecter l'appareil lorsque l'appareil n'est pas utilisé ou avant de le nettoyer. Tirer sur la fiche pour débrancher l'appareil ; non pas sur le câble. Attention ! Après avoir éteint l'appareil, laisser le câble d'alimentation branché quelques minutes. Lors de l'extinction de l'appareil, la fonction de refroidissement automatique s'enclenche et souffle brièvement de l'air froid à...
  • Seite 19: Directives Générales

    Laisser refroidir la panne de manière naturelle et ne jamais immerger dans de l’eau. 3. Directives générales Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.  Protéger cet appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.
  • Seite 20 VTSS4N 5. Description Se référer aux illustrations en page 2 de cette notice. 1 interrupteur ON/OFF 5 panne 2 réglage de température 6 résistance 3 éponge 7 caoutchouc antidérapant 4 support 8 poignée 6. Instructions 6.1 Préparations  Placez l’embout porte-fer à souder dans l’orifice qui lui est destiné.
  • Seite 21 VTSS4N  La plupart des alliages de soudure dans le monde de l'électronique sont des alliages 60/40 (étain 60% - plomb 40%). Ci-dessous vous trouverez la température de travail de ce type de soudure, une température qui varie selon le fabricant. Cependant, la vente et l’utilisation d’étain avec plomb est, par la norme RoHS, interdite en...
  • Seite 22 VTSS4N  Évitez l'usage de limes et de matières abrasives lors du nettoyage de la panne.  Évitez l'usage de fondants acidifères ou de fondants qui contiennent de la chlorure. N'utilisez que des fondants résineux.  Enlevez des couches d'oxyde en polissant prudemment avec du papier d'émeri avec un grain de 600 à...
  • Seite 23: Spécifications Techniques

    0.59 kg N’employer cet appareil qu’avec des accessoires d’origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l’utilisation de cet appareil. Pour plus d’information concernant cet article et la dernière version de cette...
  • Seite 24: Manual Del Usuario

    Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por haber comprado el VTSS4N! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.
  • Seite 25 VTSS4N Desconecte el aparato siempre que no esté en uso o antes de limpiarlo o mantenerlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable. ¡Cuidado! Después de haber desconectado el aparato, deje conectado el cable de alimentación durante unos minutos.
  • Seite 26: Normas Generales

    Deje que la punta se enfríe de manera natural y nunca sumérjala en agua. 3. Normas generales Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.  No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.
  • Seite 27: Seleccionar La Temperatura

    VTSS4N 6. Instrucciones 6.1 Preparación  Coloque el soporte para soldador en el agujero adecuado de la caja.  Deje que la esponja absorbe agua y deje que se escurra el agua sobrante antes de ponerla en la caja. ...
  • Seite 28 VTSS4N estaño con plomo estaño sin plomo Punta de fusión 215°C (419°F) 220°C (428°F) Funcionamiento 270-320°C (518-608°F) 300-360°C (572- normal 680°F) Uso en la producción 320-380°C (608-716°F) 360-410°C (680- 770°F)  La punta (incl.) consta de hierro chapado de cobre. Un uso correcto garantiza una larga duración de vida.
  • Seite 29 VTSS4N  Si se ha formado una película de óxido, quítela cuidadosamente puliéndola con papel de lija con un grano de 600 a 800. Puede usar también alcohol isopropilo al aplicar después una nueva capa de protección de soldadura. ...
  • Seite 30 © DERECHOS DE AUTOR Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
  • Seite 31: Bedienungsanleitung

    Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Wir bedanken uns für den Kauf des VTSS4N! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.
  • Seite 32 VTSS4N Achten Sie darauf, dass die Netzleitung nicht gequetscht werden kann. Achtung! Ist der Stromkabel beschädigt, dann soll der Hersteller, eine Fachkraft oder eine andere geeignete Person das Kabel ersetzen. Vergewissern Sie sich, dass die anzuschließende Netzspannung nicht höher ist als die Netzspannung beschrieben in dieser Bedienungsanleitung.
  • Seite 33: Allgemeine Richtlinien

     Lassen Sie die Spitze auf natürlicher abkühlen und tauchen Sie den Lötkolben nie in Wasser ein. 3. Allgemeine Richtlinien Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.  Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Installation und Bedienung des Gerätes.
  • Seite 34: Eigenschaften

    Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.  Weder Velleman nv noch die Händler können für außergewöhnliche, zufällige oder indirekte Schäden irgendwelcher Art (finanziell, physisch, usw.), die durch Besitz, Gebrauch oder Defekt verursacht werden, haftbar gemacht werden.
  • Seite 35: Elektrische Anschlüsse

    VTSS4N herausziehen. Die Schraubverbindung sollte regelmäßig auf einen stabilen Sitz überprüft und gegebenenfalls nachgezogen werden. Hinweis: der Lötkolben darf auf keinen Fall ohne Lötspitze betrieben werden. 6.2 Elektrische Anschlüsse  Verbinden Sie das Netzkabel der Lötstation bei ausgeschaltetem Netzschalter (0-Stellung) mit der 230 V~, 50 Hz Netzsteckdose. Die Lötstation ist nun betriebsbereit.
  • Seite 36: Anwendung

    VTSS4N Lötzinn mit Blei bleifreies Lötzinn Schmelzpunkt 215°C (419°F) 220°C (428°F) Normaler Betrieb 270-320°C (518- 300-360°C (572- 608°F) 680°F) Produktionsapplikationen 320-380°C (608- 360-410°C (680- 716°F) 770°F)  Die mitgelieferte Lötspitze besteht aus verkupferten Eisen. Bei richtigem Gebrauch hat diese eine lange Standzeit. Reinigen Sie die Lötspitze unmittelbar vor der Lötung an dem feuchten Reinigungsschwamm.
  • Seite 37: Wartung

    VTSS4N  Benutzen Sie keine Flussmittel mit Chlorid oder Säure. Verwenden Sie nur harzige Flussmittel.  Entfernen Sie mögliche Oxidschichten, indem Sie mit Schmirgelpapier (Korn 600 – 800) polieren. Sie können auch Isopropyl-Alkohol verwenden und danach eine neue Schicht Lötzinn anbringen.
  • Seite 38: Technische Daten

    Gewicht 0.59 kg Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.
  • Seite 39 (zie from the original date of purchase. waarborgvoorwaarden). • Velleman® can decide to replace an article with an equivalent article, or to refund the retail value totally or Algemene waarborgvoorwaarden partially when the complaint is valid and a free repair or...
  • Seite 40 • Elke commerciële garantie laat deze rechten personne sans l’autorisation explicite de SA Velleman® ; - onverminderd. frais de transport de et vers Velleman® si l’appareil n’est plus couvert sous la garantie. Bovenstaande opsomming kan eventueel aangepast • toute réparation sera fournie par l’endroit de l’achat.
  • Seite 41 - Schäden verursacht durch absichtliche, nachlässige oder explícita de Velleman®; unsachgemäße Anwendung, schlechte Wartung, - se calcula gastos de transporte de y a Velleman® si el zweckentfremdete Anwendung oder Nichtbeachtung von aparato ya no está cubierto por la garantía. Benutzerhinweisen in der Bedienungsanleitung.
