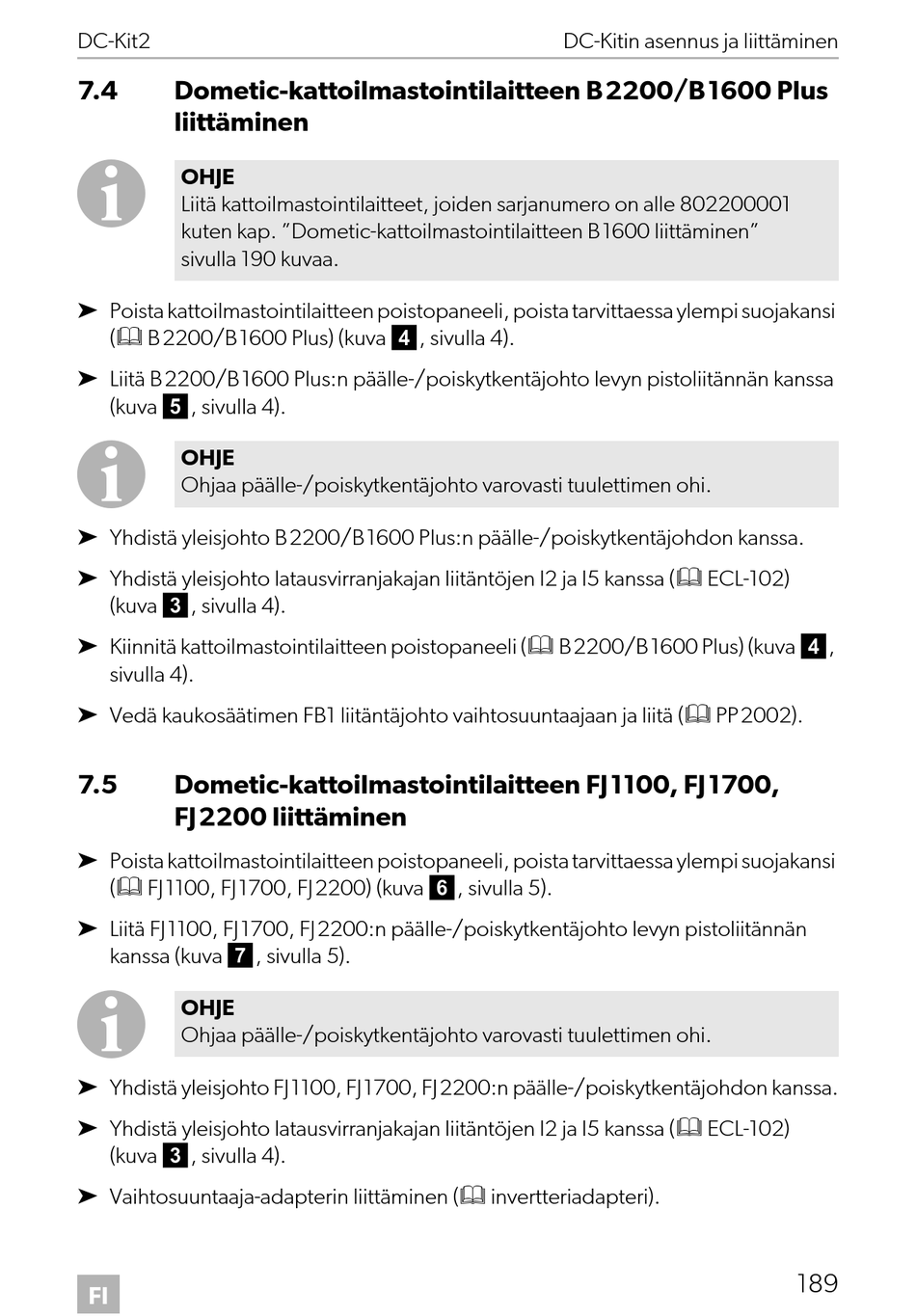

DC-Kit2
7.4 Dometic-kattoilmastointilaitteen B2200/B1600 Plus
liittäminen
I
OHJE
Liitä kattoilmastointilaitteet, joiden sarjanumero on alle 802200001
kuten kap. "Dometic-kattoilmastointilaitteen B1600 liittäminen"
sivulla 190 kuvaa.
➤ Poista kattoilmastointilaitteen poistopaneeli, poista tarvittaessa ylempi suojakansi
( B2200/B1600 Plus) (kuva 4, sivulla 4).
➤ Liitä B2200/B1600 Plus:n päälle-/poiskytkentäjohto levyn pistoliitännän kanssa
(kuva 5, sivulla 4).
I
OHJE
Ohjaa päälle-/poiskytkentäjohto varovasti tuulettimen ohi.
➤ Yhdistä yleisjohto B2200/B1600 Plus:n päälle-/poiskytkentäjohdon kanssa.
➤ Yhdistä yleisjohto latausvirranjakajan liitäntöjen I2 ja I5 kanssa ( ECL-102)
(kuva 3, sivulla 4).
➤ Kiinnitä kattoilmastointilaitteen poistopaneeli ( B2200/B1600 Plus) (kuva 4,
sivulla 4).
➤ Vedä kaukosäätimen FB1 liitäntäjohto vaihtosuuntaajaan ja liitä ( PP2002).
7.5 Dometic-kattoilmastointilaitteen FJ1100, FJ1700,
FJ2200 liittäminen
➤ Poista kattoilmastointilaitteen poistopaneeli, poista tarvittaessa ylempi suojakansi
( FJ1100, FJ1700, FJ2200) (kuva 6, sivulla 5).
➤ Liitä FJ1100, FJ1700, FJ2200:n päälle-/poiskytkentäjohto levyn pistoliitännän
kanssa (kuva 7, sivulla 5).
I
OHJE
Ohjaa päälle-/poiskytkentäjohto varovasti tuulettimen ohi.
➤ Yhdistä yleisjohto FJ1100, FJ1700, FJ2200:n päälle-/poiskytkentäjohdon kanssa.
➤ Yhdistä yleisjohto latausvirranjakajan liitäntöjen I2 ja I5 kanssa ( ECL-102)
(kuva 3, sivulla 4).
➤ Vaihtosuuntaaja-adapterin liittäminen ( invertteriadapteri).
FI
DC-Kitin asennus ja liittäminen
189
