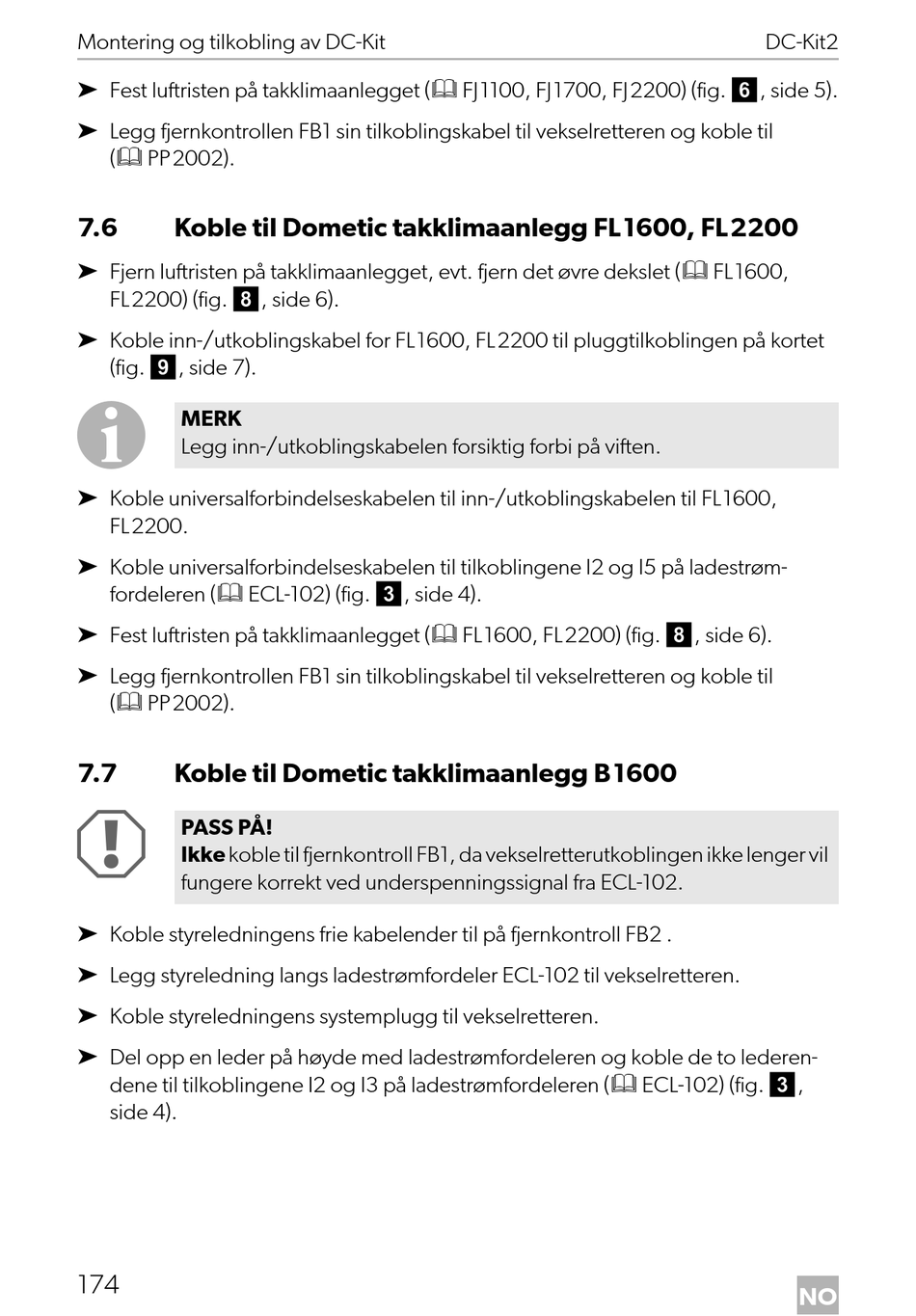

Montering og tilkobling av DC-Kit
➤ Fest luftristen på takklimaanlegget ( FJ1100, FJ1700, FJ2200) (fig. 6, side 5).
➤ Legg fjernkontrollen FB1 sin tilkoblingskabel til vekselretteren og koble til
( PP2002).
7.6 Koble til Dometic takklimaanlegg FL1600, FL2200
➤ Fjern luftristen på takklimaanlegget, evt. fjern det øvre dekslet ( FL1600,
FL2200) (fig. 8, side 6).
➤ Koble inn-/utkoblingskabel for FL1600, FL2200 til pluggtilkoblingen på kortet
(fig. 9, side 7).
I
MERK
Legg inn-/utkoblingskabelen forsiktig forbi på viften.
➤ Koble universalforbindelseskabelen til inn-/utkoblingskabelen til FL1600,
FL2200.
➤ Koble universalforbindelseskabelen til tilkoblingene I2 og I5 på ladestrøm-
fordeleren ( ECL-102) (fig. 3, side 4).
➤ Fest luftristen på takklimaanlegget ( FL1600, FL2200) (fig. 8, side 6).
➤ Legg fjernkontrollen FB1 sin tilkoblingskabel til vekselretteren og koble til
( PP2002).
7.7 Koble til Dometic takklimaanlegg B1600
A
PASS PÅ!
Ikke koble til fjernkontroll FB1, da vekselretterutkoblingen ikke lenger vil
fungere korrekt ved underspenningssignal fra ECL-102.
➤ Koble styreledningens frie kabelender til på fjernkontroll FB2 .
➤ Legg styreledning langs ladestrømfordeler ECL-102 til vekselretteren.
➤ Koble styreledningens systemplugg til vekselretteren.
➤ Del opp en leder på høyde med ladestrømfordeleren og koble de to lederen-
dene til tilkoblingene I2 og I3 på ladestrømfordeleren ( ECL-102) (fig. 3,
side 4).
