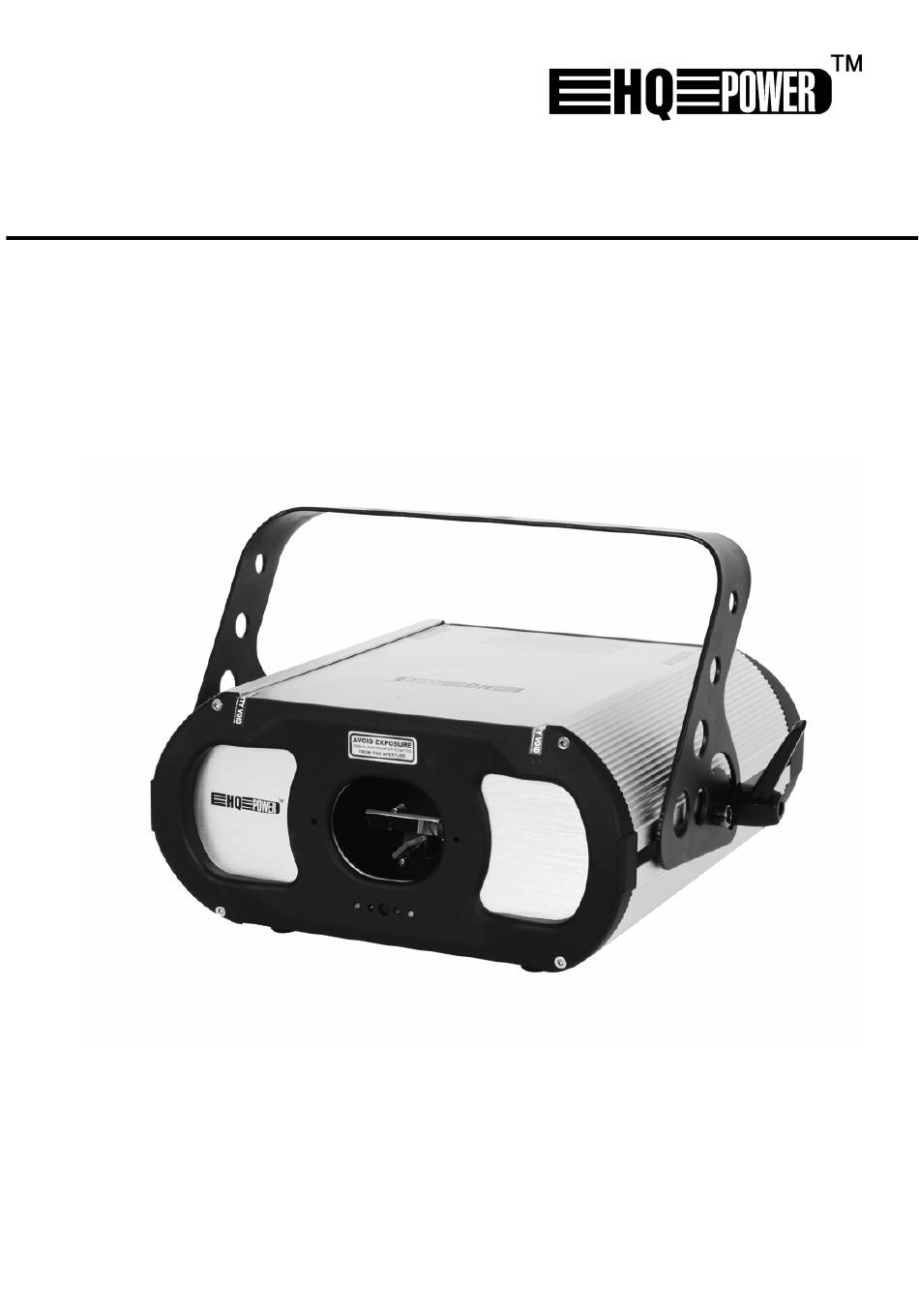

VDP401GLD7
LASER LIGHT PROJECTOR – GREEN (7 DMX CHANNELS)
LASERPROJECTOR – GROEN (7 DMX-KANALEN)
PROJECTEUR LASER – VERT (7 CANAUX DMX)
PROYECTOR LÁSER – VERDE (7 CANALES DMX)
LASERPROJEKTOR – GRÜN (7 DMX-KANÄLE)
USER MANUAL
GEBRUIKERSHANDLEIDING
NOTICE D'EMPLOI
MANUAL DEL USUARIO
BEDIENUNGSANLEITUNG
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für HQ Power VDP401GLD7
Inhaltszusammenfassung für HQ Power VDP401GLD7
- Seite 1 VDP401GLD7 LASER LIGHT PROJECTOR – GREEN (7 DMX CHANNELS) LASERPROJECTOR – GROEN (7 DMX-KANALEN) PROJECTEUR LASER – VERT (7 CANAUX DMX) PROYECTOR LÁSER – VERDE (7 CANALES DMX) LASERPROJEKTOR – GRÜN (7 DMX-KANÄLE) USER MANUAL GEBRUIKERSHANDLEIDING NOTICE D’EMPLOI MANUAL DEL USUARIO...
- Seite 2 VDP401GLD7 VELLEMAN...
-
Seite 21: Solución De Problemas
Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde. Wir bedanken uns für den Kauf des VDP401GLD7! Bitte lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Nehmen Sie das Gerät vorsichtig aus der Verpackung und stellen Sie es auf eine ebene und stabile Oberfläche. -
Seite 22: Sicherheitshinweise
• Ersetzen Sie eine Sicherung nur durch eine Sicherung desselben Typs und derselben Leistung (siehe “Technische Daten”). Vorgehensweise: 1. Entfernen Sie den Sicherungshalter mit einem geeigneten Schraubendreher. 2. Entfernen Sie die defekte Sicherung und setzen Sie eine neue Sicherung gleichen Typs ein. 3. Bringen Sie den Sicherungshalter wieder in das Gehäuse ein. VDP401GLD7 VELLEMAN... - Seite 23 7. DIP-Schalter: eingeben der DMX-Startadresse und Wahl zwischen den verschiedenen Betriebsmodi 8. Sicherungsanschluss: DE-9-Anschluss, der den Laserstrahl abbrecht wenn der Anschluss unterbrochen wird 9. a. Signaleingang: Standard DMX512-Anschluss an den DMX-Controller oder Anschluss zur Verwendung des Projektors in einem Master-Slave-Betrieb VDP401GLD7 VELLEMAN...
- Seite 24 Verbinden Sie ein XLR-Kabel mit dem 3-pol. XLR-Ausgang der Steuerung und die andere Seite mit dem 3-pol. XLR- Eingang des VDP401GLD7. Sie können verschiedene VDP401GLD7 in Serie schalten. Die Verbindung muss mit einem zweipoligen geschirmten Kabel mit XLR-Stecker und -Kupplung erfolgen.
-
Seite 25: Reinigung Und Wartung
Sie die Einstellungen für 1 Kanal verändern, werden nur die Einstellungen von diesem Kanal geändert. Im Fall des 7-Kanal VDP401GLD7, werden Sie die Startadresse der ersten Einheit auf 1, der zweiten Einheit auf 8 (1 + 7), des dritten Gerätes auf 15 (8 + 7) usw. -
Seite 26: Problemlösung
> 40mW Wellenlänge 532nm Kühlsystem thermo-elektrisch Sicherung 2.5A, 250VAC (5 x 20mm) (order code FF2.5N) Scanning Mikromotor Betriebsarten DMX512, Stand Alone und musikgesteuert, Master-Slave Abmessungen 300 x 280 x 130mm Gewicht 5.3kg Alle Änderungen ohne vorherige Ankündigung vorbehalten. VDP401GLD7 VELLEMAN...
