Seite 24 ORIGINALBETRIEBSANLEITUNG Sägemaschine angegebenen Wert übereinstimmen. • Die Sägemaschine ist nur an die Elektroinstallation mit UNIVERSALSÄGEMASCHINE dem Diﬀerenzstromschutz anzuschließen, die Versorgung unterbrechen wird, falls der Leckstrom 30 mA innerhalb von 30 59G801 ms überschreiten wird. • Beim Einsatz Sägemaschine Freien sind ANMERKUNG: LESEN SIE DIE VORLIEGENDE BETRIEBSANLEITUNG Verlängerungskabel, die für den Gebrauch im Freien bestimmt...
Seite 25 • Wird eine Unterbrechung der Arbeit nötig sein, so ist der laufende • Keine Schneidscheiben, die aus SS-Stahl hergestellt worden Schnittvorgang zu Ende zu bringen und die Sägemaschine dann sind und andere Parameter als die in dieser Betriebsanleitung auszuschalten. genannten aufweisen, verwenden. •...
Seite 26 • Die defekten Sicherheitseinrichtungen sind unverzüglich • Alle Elemente der Sägemaschine müssen entsprechend befestigt auszutauschen. werden. • Die Überlastung der Sägemaschine, die die wesentliche • Beim Tragen die Sägemaschine nie an den Abdeckungen der Reduzierung Drehzahl Schneidscheibe bewirkt, Elemente der Sägemaschine festhalten. vermeiden.
Seite 27: Vorbereitung Auf Den Einsatz
Nichtbestimmungsgemäße Verwendung des Gerätes ist * Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten nicht zugelassen. BESCHREIBUNG DER SEITEN MIT GRAPHIKEN BESCHREIBUNG DER VERWENDETEN GRAPHISCHEN ZEICHEN TISCHSÄGEMASCHINE (ELEMENTE) Die unten angeführte Nummerierung bezieht sich auf die Elemente des Gerätes, die auf den Seiten mit Graphiken ACHTUNG dargestellt werden.
Seite 28 HINWEISE ZUM SCHNEIDEN Einschalten – die Taste I des Hauptschalters (7) drücken (Abb. C). • Nach dem Abschluss jeder Regulierung empfehlen wir, einen Ausschalten – die Taste O des Hauptschalters drücken. Testschnitt auszuführen, um die Richtigkeit der Einstellung der SCHNITTTIEFE REGULIEREN Regulierung sowie die Maße zu prüfen.
Seite 29 KLEINE WERKSTÜCKE DURCHSCHNEIDEN • Die gewünschte Länge einstellen und die Schrauben der Verriegelung der Verlängerungen des Drehtisches (41) anziehen. • Die parallele Führung (4) auf entsprechende Schnittbreite einstellen. • Zum Demontieren ist das Montageverfahren umgekehrt anzuwenden. • Das Werkstück mit beiden Händen zustellen. In der unmittelbaren Nähe der Schneidscheibe ist der Stößel (mitgeliefert) zum STAUBABFÜHRUNG Verschieben des Werkstücks oder ein zusätzliches Holzstück...
Seite 30: Bedienung Und Wartung
BEDIENUNG UND WARTUNG • Den Druckknopf der Drehtischverriegelung (45) drücken und den Drehtisch (42) unter dem gewünschten Winkel nach der Maßeinteilung am Drehtisch (43) einstellen (Abb. K). Vor allen Montage-, Einstell-, Reparatur- oder Bedienungsarbeiten trennen Sie den Stecker der Versorgungsleitung aus der •...
Seite 31: Technische Parameter
Die richtige Drehrichtung der Schneidscheibe beachten (siehe LÄRM- UND SCHWINGUNGSANGABEN Pfeil auf der Schneidscheibe und der festen Abdeckung). Nach dem Austausch der Schneidscheibe sicherstellen, dass sie sich frei Universalsägemaschine bewegen kann, hierzu die Schneidscheibe mit Hand bewegen. Schallpegel = 89 dB(A) K= 3 dB(A) KOHLEBÜRSTEN AUSTAUSCHEN Die abgenutzten (kürzer als 5 mm), verbrannten oder gerissenen Schallleistungspegel...

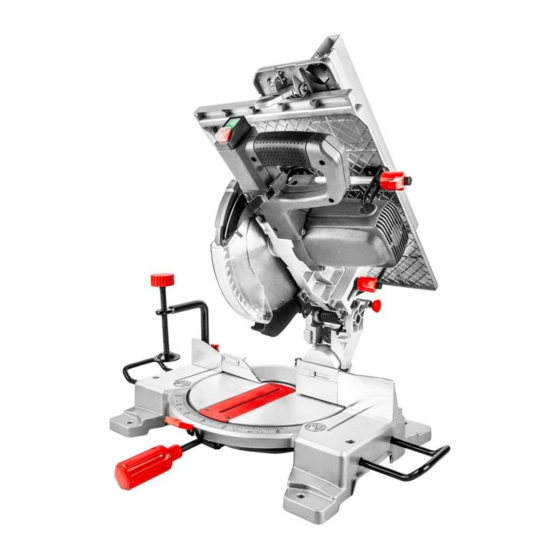

GRAPHITE 59G801 Betriebsanleitung
