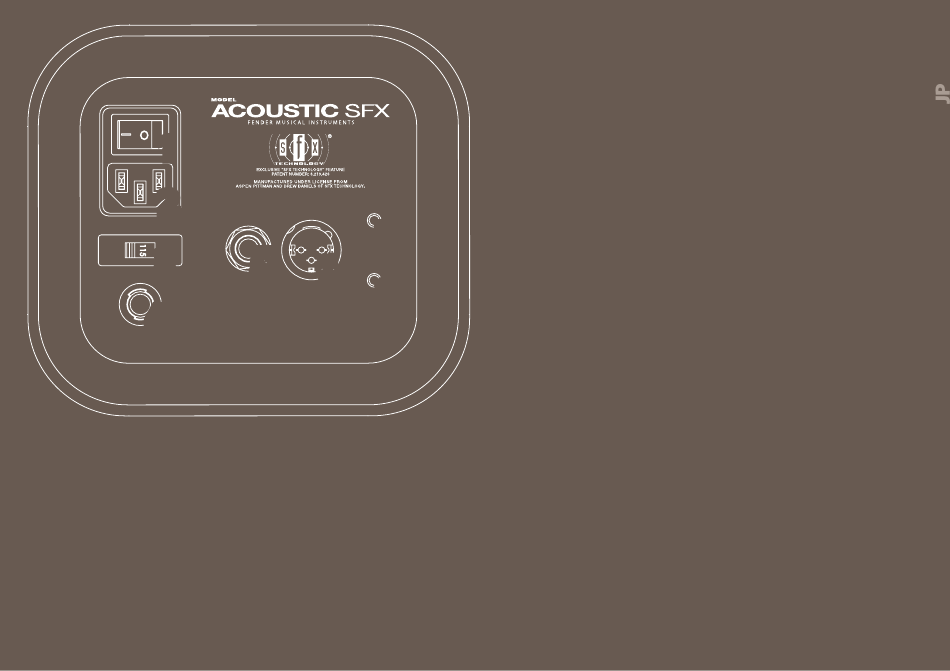

リアパネルの機能
1 1
2 2
3 3
4 4
1
POWER （電源） ： Acoustic
SFX® のオン／オフを切り替
えます。
2
IEC POWER INLET （IEC
電源差し込み口） ：Acoustic
SFX用のIEC電源コードを接
続します。
7 7
5 5
6 6
8 8
3
VOLTAGE SELECTOR （電
圧セレクター） ：電源に適合し
た電圧範囲 （100V-120Vま
たは220V-240V） を選択し
ます。
4
FUSE （ヒューズ） ：Acoustic
SFXを過電流から保護しま
す。 ヒューズが飛んだ際には、
ヒューズホルダー横に記載さ
れているのと同じ型式および
定格の製品で交換してくださ
い。 その際、 電源接続を切り、
マイナスドライバーで、 ヒューズ
ホルダーを反時計回りにまわ
して外します。
5
FOOTSWITCH （フットスイ
ッチ） ：オプションの2ボタ
ン式フットスイッチ （品番
7706500000） を、 この¼
インチ入力端子に接続しま
す。 フットスイッチを用いて、
トップ ・ コントロール・ パネル
（9-12） にある、 各チャンネル
のエフェクト・ ボタンのバイパ
スが可能です。 フットスイッチ
は、 リバーブ ・ エフェクトのバイ
パスはできません。
6
BALANCED LINE OUT （バ
ランス ・ライン出力） ：このバラ
ンスXLR出力端子と、 外部拡
声機器または録音機器の入力
端子を接続します。 マイク／ラ
イン・ ボタン （7） と併せて使用
します。
7
MIC/LINE （マイク／ライン）
：2種類のセッティングがあ
り、 接続する外部拡声機器ま
たは録音機器に適合する方
を選択します。 バランス ・ライ
ン出力 （6） と併せて使用しま
す。 ボタンを押下していない
状態ではマイク ・レベルに、 押
下した状態ではライン・レベル
になります。
8
GROUND/LIFT （接地／解
除） ：ボタンを押下しない状態
では通常 （接地） の動作となり
ます。 ボタンを押下した状態で
は、 バランス ・ライン出力 （8）
の接地接続が解除され、 状況
によりライン・ ノイズの低減に
役立ちます。
