IEC POWER CORD SOCKET （IEC電源ケーブルソケット） −付属の電源
O.
ケーブルで接地付きのコンセントに本機を接続します。 リアパネルに指
定の定格電圧、 周波数でご使用ください。
P. SPEAKER OUTPUTスピーカー出力） −外部スピーカーへのSPEAKON®
コネクタです。 外部スピーカーは最小4オーム、 最小定格パワー160W
のものをご使用ください。 このジャックに接続前に次項のスピーカー
ガイドをお読みください。
注： 内部スピーカーが 「オン」 の位置ではスピーカー出力はオフになり
ます。
Q. INTERNAL SPEAKER内部スピーカー） −10"の内部スピーカーご使用の際
には 「オン」 に、 SPEAKON® コネクタ {P} に外部スピーカーを接続され
る場合には 「オフ」 にしてください。
R. HEADPHONES （ヘッドフォーン） −ヘッドフォーンはここに接続しま
す。 ミュート{M}を使用してスピーカーへの出力を切ってください。
EFFECTS SEND / RETURN*エフェクト出力／入力） 外部のエフェクト機
S.
器の入力にSendを接続し， その出力にはReturnを接続してください。
注： 「wet/dry」 コントロールは完全にWETの位置まで回しきってフェ
ーズの問題が起きないようにし、 またエフェクト入力レベルは出来るだ
け0DBに近く設定してください。
EFFECTS SENDの出力信号は内蔵の音質調整を含んでおり、 この出力
レベルは主にGain （ゲイン） {C} ノブで調節します。 Effects Returnの
入力はラインレベルで、 Effects Blend （エフェクト混合） {I} のノブを
用いて内蔵のプリアンプ信号と任意の割合でミックスすることが出来
ます。
このエフェクトの帰還回路はスタジオ用のレコーディングコンソールの
様に主回路の 「サイドチェーン」 に配置されています。 この設計により
楽器のサウンドをフルに活かしながら、 エフェクト機器がもたらす幅
広いサウンドも同時に導入することが出来ます。 この部分はゲイン・ ス
テージの後の信号経路に挿入されていますので、 エフェクト機器から
のノイズも軽減されました。
* 1/4"
注： リアパネルの ジャック
Tip （先） =正 (+)
Ring （リング） =負(–)
Sleeve （スリー ブ） =アース.
標準のモノラルタイプシールド付きTS （Tip/Sleeve） ギターケーブルもご使用いただけますが、 ステレオのTRSケーブルをご使用になりますと、 特にケーブル
の長い場合に信号対雑音比の高上やハムの減少をすることが出来ます
32 32
{R S T} TRS (TIP/RING/SLEEVE)
、 、 は平衡タイプの
◊ swra mps .com ◊

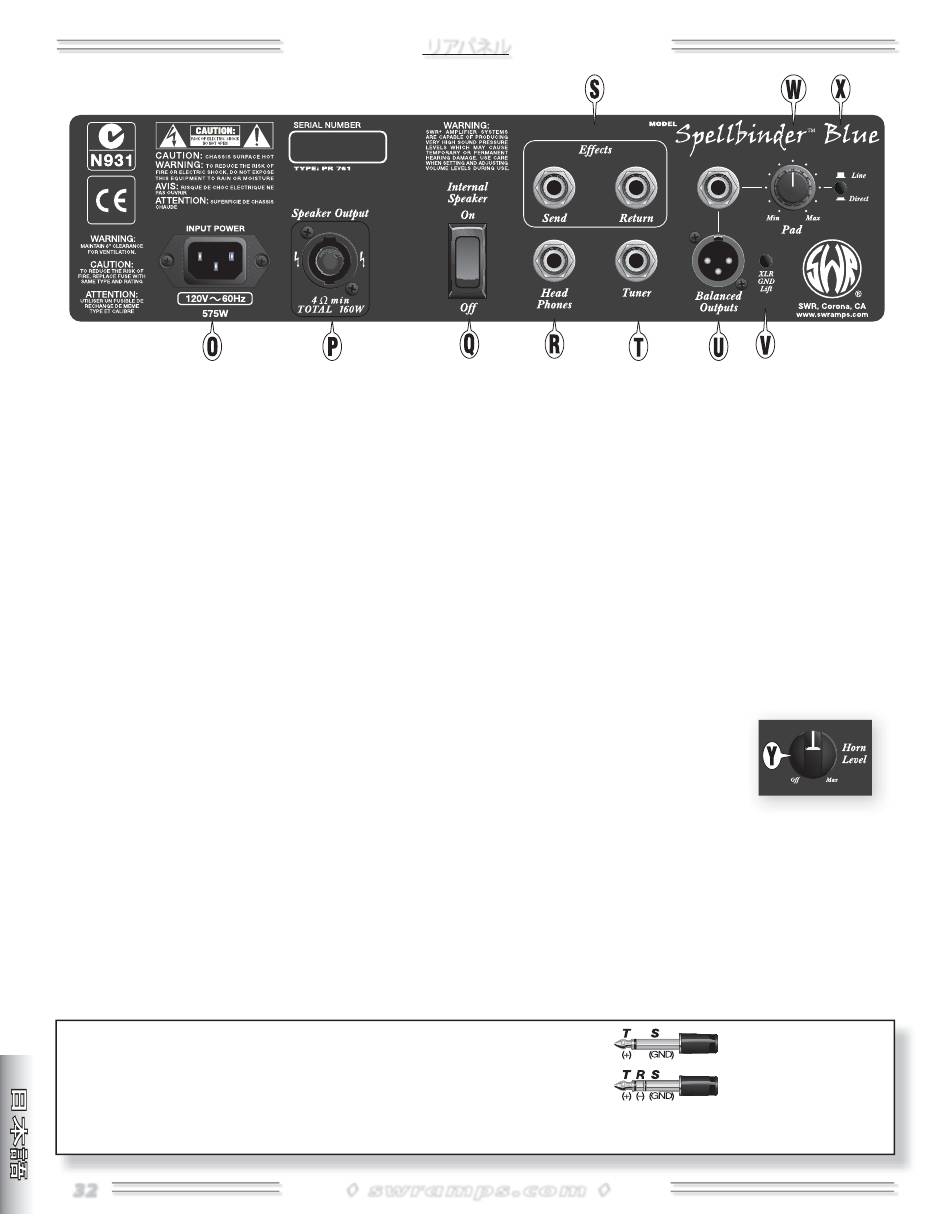

リアパネル
TUNER OUTPUT*チューナー出力） −楽器のチューナーを接続してくだ
T.
さい。 チューナー使用中はミュート{M}を使用して音声出力をオフにし
てください。
BALANCED LINE OUTPUTS* （平衡ライン出力） −電子的に真に平衡さ
U.
れた出力で、 スタジオやライブでのミキシング ・ コンソールに適してい
ます。
XLR GROUND LIFT— （XLRアースの切断） −XLRジャックからアースの
V.
接続 （ピン1） を切り離し、 標準的ではない配線のために起こるグラン
ドループ ノイズを軽減します。 通常はこのスイッチはオフにして置いて
ください。
W. PAD— （パッド） −Balanced Outputs （ 平衡出力） {U} の出力レベルを
調節し、 様々なサウンド機器の接続や入力の感度に合わせる様にし
ます。
DIRECT / LINE—ダイレクト／ライン） −Balanced Outputs （ 平衡出力）
X.
{U} への出力ソースを選択します。 Directは真の全真空管信号経路で、
真空管式プリアンプの初段の直後から取っています。 Lineにすると全
てのゲイン、 音質、 コンプレッション、 エフ
ェクト回路を含みます。
Y. HORN LEVEL— （ホーンレベル） −高音域用
ホーンの音量を調節します。
注：35ページのSPELLBINDER BLUEブロックダイアグラムをご覧ください。
