• NON collegare un carico d'impedenza con un'impedenza
totale inferiore al rating minimo dell'amplificatore per evitare
danni alla strumentazione.
• NON collegare altoparlanti con una capacità totale inferiore
al rating di uscita dell'amplificatore per evitare danni
alla strumentazione.
• SPEGNERE SEMPRE l'alimentazione prima di collegare o
scollegare altoparlanti.
• Utilizzare SOLO cavi per casse di diametro 18 o più pesanti
(16 o 14) per i collegamenti ad altoparlanti. I cavi schermati
per strumenti NON funzioneranno e potrebbero danneggiare
la strumentazione.
• Collegare SOLO un amplificatore
d'impedenza. Due amplificatori collegati a un carico
unico NON funzioneranno e potrebbero danneggiare
la strumentazione.
Servirsi dei rating di impedenza
sull'amplificatore e sulle casse per capire se una determinata
combinazione di casse è adatta all'amplificatore. NOTA:
Tutte le casse SWR® come anche molte altre del resto,
saranno collegate in parallelo (NON in serie) fra di loro (collegamento
a margherita). Queste informazioni valgono quindi solamente per le
configurazioni di casse in parallelo.
TIPO:
NUMERO PARTI:
CONSUMO ENERGETICO:
POWER AMP:
PRE AMP: IMPEDENZA IN INGRESSO:
SENSIBILITÀ A MASSIMA POTENZA:
CONTROLLI DI TONO:
COMPRESSIONE:
EFFECTS LOOP:
IMPEDENZA DI RITORNO:
USCITA DI LINEA BILANCIATA:
SPEAKERS:
DIMENSIONI:
WEIGHT:
Informazioni sull'altoparlante Informazioni sull'altoparlante
a ogni carico
e alimentazione
Specifiche tecniche Specifiche tecniche
PR 761
4420500010 (120V, 60Hz)
4420504010 (230V, 50Hz) UK
4420507010 (100V, 50Hz) JPN
575W
IMPEDENZA MINIMA:
4Ω
POTENZA IN USCITA:
160W RMS in 4Ω @ < 1% THD, 1kHz
4.7MΩ (ingresso 1/4"); 20kΩ (ingresso XLR)
9mΩ (ingresso 1/4"); 900ìΩ (ingresso XLR)
manopola regolazione frequenza a ±15dB
RAPPORTO:
1:1 a 20:1
SEND IMPEDANCE:
1kΩ
10kΩ
SEND IMPEDANCE:
50Ω
WOOFER:
Eminence Neo 10" 4 ohm (0076017000)
TROMBA:
Eminence 8 ohm (0067254000)
ALTEZZA
19.5 in (49.5 cm)
26.5 lb (11.6 kg)
Le specifiche possono essere soggette a variazioni senza alcun preavviso.
◊ swra mps .com ◊

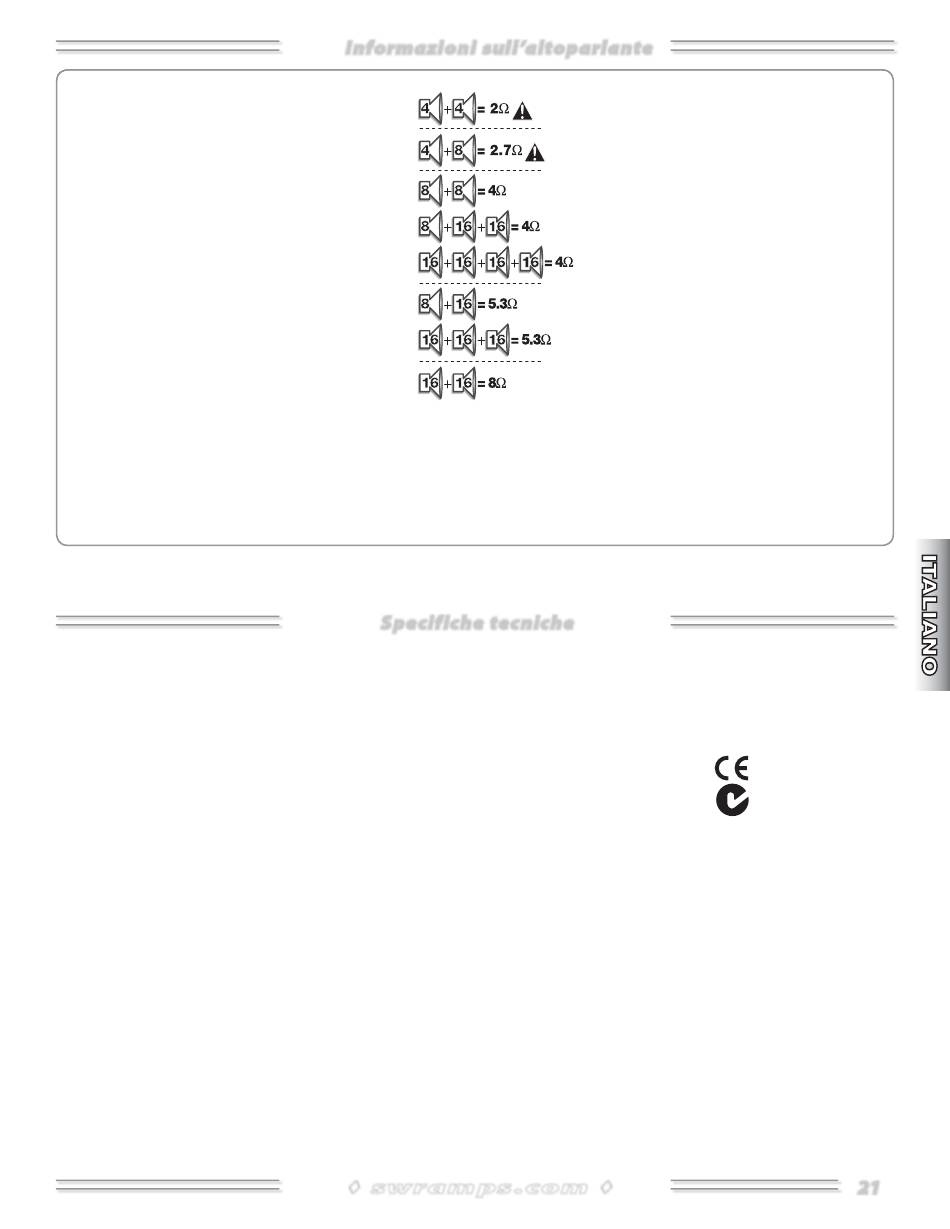

L'illustrazione delle casse fornisce i calcoli di carico di impedenza
totali per le diverse combinazioni di impedenza delle casse
(Ω=ohms). Il carico d'impedenza ideale (impedenza totale)
corrisponde al rating minimo di impedenza dell'amplificatore.
Lavorare a valori inferiori al rating di impedenza minima
dell'amplificatore potrebbe surriscaldare l'amplificatore e
provocare danni. Lavorare a valori superiori rispetto al
rating di impedenza minima dell'amplificatore, seppure
sicuro, riduce la potenza massima dell'amplificatore.¬
Altro punto da prendere in considerazione: è possibile
ottenere lo stesso carico di impedenza totale del gruppo
da diverse combinazioni di impedenze delle casse
(vedi immagine). Se ogni cassa nel gruppo ha la stessa
impedenza, ogni cassa riceverà lo stesso quantitativo
di potenza dall'amplificatore. Comunque sia,
impedenze non sono tutte uguali, le casse con impedenza
più bassa riceveranno più potenza. Se si collega ad esempio
una cassa 8Ω e una 16 Ω e a un amplificatore in uscita da
30 watt, la cassa a 8Ω riceverà all'incirca 20 dei watt totali
(e produrrà lo stesso suono di quella a 16 ohm). TSi tratta di
informazioni importanti da prendere in considerazione quando
si analizzano le diverse configurazioni e le posizioni delle casse.
Per informazioni più dettagliate e suggerimenti sul posizionamento
di amplificatori e casse (oltre che per un'analisi delle questioni relative
all'impedenza e alla potenza), consultare l'area Support del sito web SWR:
www.swramps.com.
4420503010 (240V, 50Hz) AUS
4420506010 (230V, 50Hz) EUR
LARGHEZZA: 15 3/8 in (39 cm) PROFONDITÀ:
se le
14.5 in (36.8 cm)
