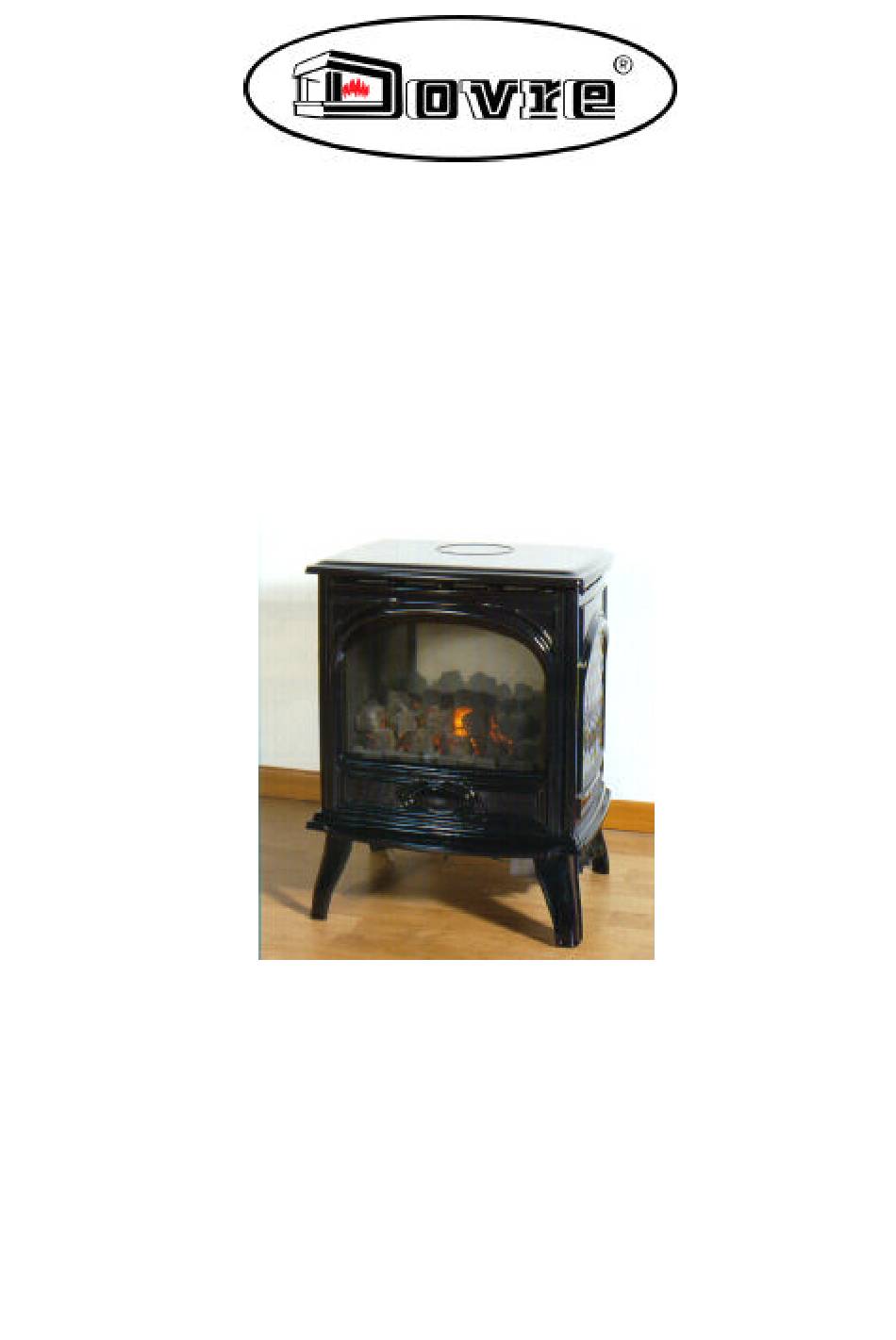

- Seite 1 GASKACHEL / POELE AU GAZ GAS STOVE / GASOFEN 250DV INSTALLATIEVOORSCHRIFTEN EN GEBRUIKSAANWIJZING INSTALLATION ET MODE D’EMPLOI INSTALLATION INSTRUCTIONS AND OPERATING MANUAL EINBAUANLEITUNG UND GEBRAUCHSANWEISUNG - 1 - 250DV 03.27988.000...
- Seite 3 4.2. Regelung des Gasdurchflusses und Flammenhöhe ........33 4.3. Ausmachen ......................33 5. Wartung ........................34 6. Diagnoseplan ......................35 Anlage 1 : Technischen Daten ..................36 Anlage 2 : Abmessungen ....................37 Anlage 3 : Zubehöhr des Metaloterm US Systems ............38 - 3 - 250DV 03.27988.000...
-
Seite 28: Vorwort
Es wird empfohlen, nach der Installation des Ofens, diesen einige Stunden auf der höchsten Stufe zu betreiben und dabei gut zu lüften. Das zum Schutz an der Innenseite des Ofens aufgetragene Fett kann auf diese Art und Weise verdampfen - 28 - 250DV 03.27988.000... -
Seite 29: Montagevorschrift
20 cm betragen. Der Boden unten bzw. in der Nähe des Geräts soll aus feuerfestem Material bestehen; wenn nicht, soll er genügend vor Überhitzung geschützt werden. Das Gerät wird am besten auf einen Flachboden installiert und zwar perfekt waagerecht. - 29 - 250DV 03.27988.000... -
Seite 30: Installation Des Giebelanschlusses
2. Bestimmen Sie die Länge des Giebelanschlusses und kürzen Sie falls erforderlich. Die Luftzufuhrhülse (0,5 mm) läßt sich einfach mit Hilfe einer Blechschere kürzen, beim Kürzen des Rauchgasrohrs 0.6 mm) nehmen Sie am besten eine - 30 - 250DV 03.27988.000... -
Seite 31: Gasanschluss
Kontrollieren Sie (z.B. mit Seifenwasser) die Zufuhrleitung auf Dichtigkeit. Für Leitungen bis zu einer Länge von +/ - 10 m genügt 3/8” G Rohr oder Kupferrohr mit Querschnitt 10/12. Bei Längen über 10 m benutzt man ½” oder Kupferrohr im Durchschnitt 13/15. - 31 - 250DV 03.27988.000... -
Seite 32: Einbau Der Imitationskohlen
Schieben Sie die Front zwischen die zwei Seitenplatten nach unten und montieren Sie nachher die lose Oberplatte. Die Frontplatte wie die Oberplatte brauchen keine Schrauben bzw. Bolzen. Zünden Sie das Gerät und prüfen Sie, ob es richtig funktioniert. - 32 - 250DV 03.27988.000... -
Seite 33: Betrieb
• Um den Ofen ganz auszumachen, drehen Sie Knopf A weiter bis zur Position 1, die Sparflamme erlischt. • Wenn das Gerät längere Zeit nicht genutzt wird, schließen Sie bitte auch den Gasabschlusshahn der Gaszufuhrleitung. - 33 - 250DV 03.27988.000... -
Seite 34: Wartung
Beliebig lässt sich, nach dem Sperren des Gasanschlusses, der Gassatz (Gasblock, Schläuche, Haupteinspritzsatz und Zündflamme) insgesamt von unter dem Gerät entfernen, nachdem Sie die Schrauben auf dem Boden der Verbrennungskammer und auf der Zündflammenflansche (Schrauben auf der Innenseite der Verbrennungskammer) losgeschraubt haben. - 34 - 250DV 03.27988.000... -
Seite 35: Diagnoseplan
Verschmutzter Brenner Brenner sauber machen (*) Undichte Stelle aufsuchen und Gasaustritt reparieren (*) x x Verstopfte Rauch- oder Luftkanale Kanale überprüfen und reinigen (*) Undichte Stelle aufsuchen und Ofen undicht abdichten (*) Staub auf Brennkammer Abstauben - 35 - 250DV 03.27988.000... -
Seite 36: Bijlage 1 : Technische Gegevens
Bijlage 1 : Technische gegevens Annex 1 Technical data sheet Annexe 1 : Données techniques Anlage 1 : Technischen Datenblatt BE FR ES Land / Pays / Country / Land BE FR ES GB IE AT NL DE AT GB IE Categorie / Catégorie / Category / Kategorie I2E+ I2ELL... -
Seite 37: Bijlage 2 : Afmetingen
Bijlage 2 : Afmetingen Annexe 2 : Dimensions Annex 2 Dimensions Anlage 2 : Abmessungen - 37 - 250DV 03.27988.000... -
Seite 38: Bijlage 3 : Accessoires Van Het Metaloterm Us Systeem
USDHVCE 10 Horizontale combinatie Terminal mural Wall terminal Giebeldurchfuhr USKB 10 Afdekband Collier de fixation Locking band Klemme USMP 10 Universele montageplaat Plaque murale Wall plate Wandplatte USCP 10 Centreerplaat Plaques de centrage Centring plates Centrierplatten - 38 - 250DV 03.27988.000... - Seite 39 Im Rahmen kontinuerlicher Produktverbesserung, können Specifikationen des geliefertes Produktes von den Beschreibungen in dieser Broschure abweichen. DOVRE N.V. Tel : +32 (0) 14 65 91 91 Nijverheidsstraat 18 Fax : +32 (0) 14 65 90 09 B-2381 Weelde E-mail : info@dovre.be ___________________________________________________________ 03.27988.000 0212 - 40 - 250DV 03.27988.000...
