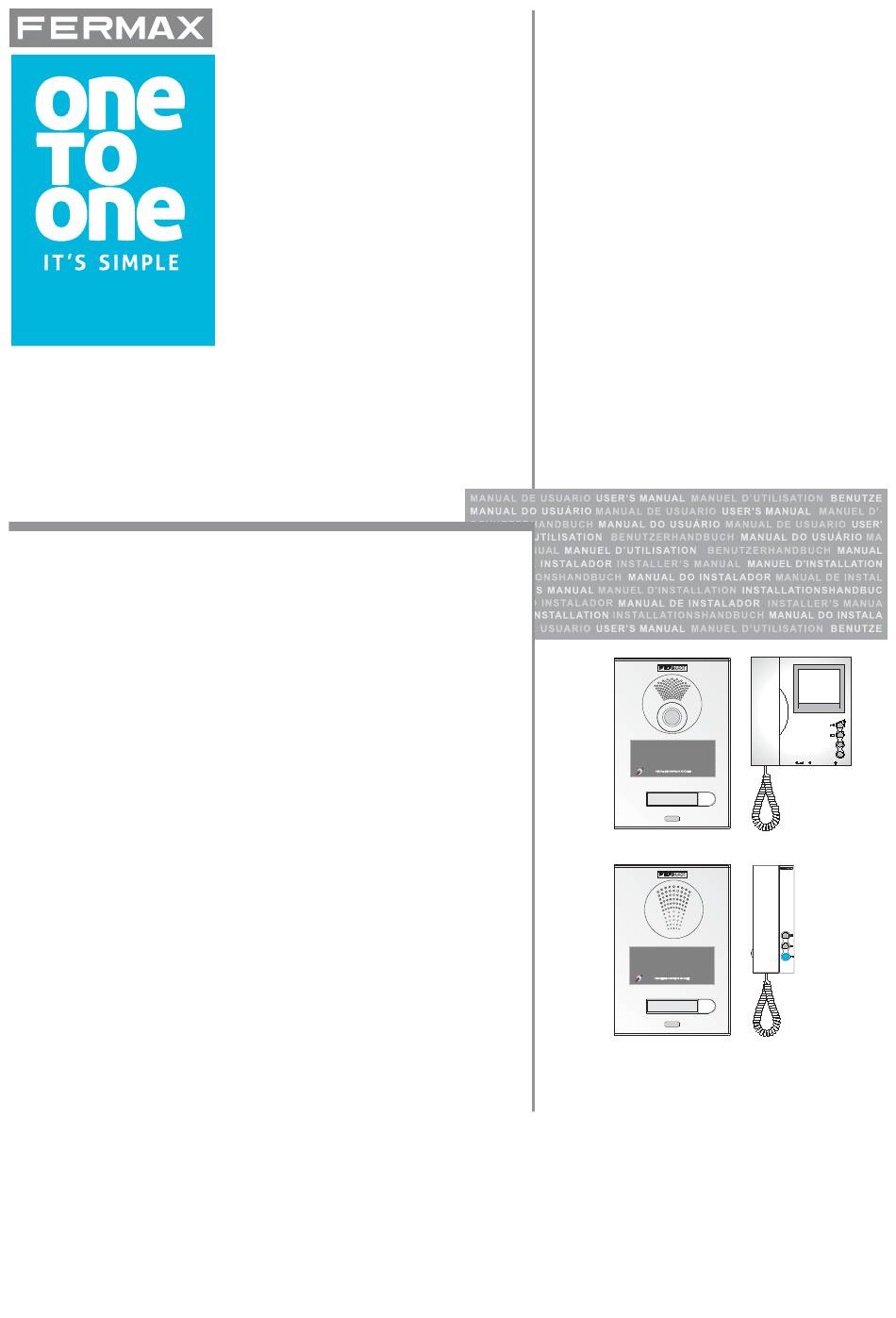

KIT AUDIO-VIDEO OneToOneVDS
VDS OneToOne AUDIO-VIDEO KIT
KIT OneToOne AUDIO-VIDEO VDS
VDS OneToOne AUDIO-VIDEO KIT
KIT OneToOne AUDIO-VIDEO VDS
MANUAL DE INSTALADOR Y USUARIO
USER& INSTALLER'S MANUAL
MANUEL D´INSTALLATION ET UTILISATION
INSTALLATIONS-und BENUTZERHANDBUCH
MANUAL DO INSTALADOR E USUÁRIO
F1
F2
ESPAÑOL
ENGLISH
FRANÇAIS
DEUTSCH
PORTUGÛES
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Fermax OneToOne AUDIO
Inhaltszusammenfassung für Fermax OneToOne AUDIO
- Seite 1 KIT AUDIO-VIDEO OneToOneVDS VDS OneToOne AUDIO-VIDEO KIT KIT OneToOne AUDIO-VIDEO VDS VDS OneToOne AUDIO-VIDEO KIT KIT OneToOne AUDIO-VIDEO VDS ESPAÑOL MANUAL DE INSTALADOR Y USUARIO ENGLISH USER& INSTALLER’S MANUAL FRANÇAIS MANUEL D´INSTALLATION ET UTILISATION DEUTSCH INSTALLATIONS-und BENUTZERHANDBUCH PORTUGÛES MANUAL DO INSTALADOR E USUÁRIO...
- Seite 2 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO - KIT OneToOne VIDEO DIGITAL 1 Línea - KIT OneToOne AUDIO DIGITAL 1 Línea - OneToOne VIDEO DIGITAL KIT 1 Line - OneToOne AUDIO DIGITAL KIT 1 Line - KIT OneToOne VIDEO DIGITAL 1 Ligne - KIT OneToOne AUDIO DIGITAL 1 Ligne - 1 Fam.
- Seite 3 OneToOne AUDIO - VIDEO ENHORABUENA POR DISPONER DE UN PRODUCTO DE CALIDAD! Fermax electrónica desarrolla y fabrica equipos de prestigio que cumplen los más altos estándares de diseño, tecnología y accesibilidad. Ha adquirido un completo equipo de videoportero que permitirá comunicar la placa de calle ubicada en el exterior con el monitor instalado en el interior de la vivienda.
- Seite 4 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Pag 4...
-
Seite 5: Inhaltsverzeichnis
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO INDICE - INDEX - SOMMAIRE SECCION I - MANUAL DE USUARIO ................7 Monitor: Controles / Funcionamiento ..............12 Teléfono: Controles / Funcionamiento ..............14 SECCION II - MANUAL DEL INSTALADOR ..............17 Instalación del Alimentador .................18 Instalación de la placa de calle ................18... - Seite 6 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO INHALT - INDICE TEIL I - BEDIENUNGSANLEITUNG ................7 Monitor: Bedienung / Funktionselemente ............12 Telefon: Bedienung / Funktionselemente ............14 TEIL II – INSTALLATIONSANLEITUNG ................17 Installation des Netzgeräts ..................18 Installation der Türstation ..................18 Befestigung - Programmierung des Monitors ............19...
-
Seite 7: Seccion I - Manual De Usuario
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Sección I - Manual del Usuario Section I - User’s Manual Section I - Manuel d’’utilisation Teil I - Bedienungsanleitung Secção I - Manual do utilizador Pag 7... -
Seite 8: Módulo Onetoone
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO MÓDULO OneToOne OneToOne MODULE MODULE OneToOne OneToOne MODULE MODULO OneToOne “puerta abierta” “open door” «porte ouverte» “Tür offen” “porta aberta” Funcionamiento Esta placa incluye el módulo «OneToOne» adaptado para personas con minusvalías auditivas, el cual muestra mediante 4 iconos leds, el estado en que se encuentra la placa en todo momento. - Seite 9 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Funktionsweise Diese Türstation umfasst eine «OneToOne» Modul, das auf Personen mit einer Hörbehinderung zugeschnitten ist und mittels 4 Leuchtdioden jederzeit den aktuellen Betriebszustand anzeigt. Bedeutung der Symbole (Icons): - Anruf: diese LED leuchtet, wenn ein Anruf von der Türstation eingeht.
- Seite 10 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Abrir la puerta Door Opening “puerta abierta” “open door” Ouverture de la porte «porte ouverte» Türöffnung “Tür offen” “porta aberta” Abrir a porta Canal ocupado Channel Busy Canal occupé Kanal besetzt Canal ocupado...
- Seite 11 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Der Telefonhörer oder der Monitor sind mit einer induktiven Schleife versehen (Zubehör für Personen mit Hörbehinderung), die mit den handelsüblichen Hörhilfen interagiert, um das Sprechverbindung zwischen der OneToOne Türstation und der Sprechstelle in der Wohnung zu ermöglichen.
-
Seite 12: Monitor: Controles / Funcionamiento
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO MONITOR LOFT LOFT MONITOR MONITEUR LOFT LOFT MONITOR MONITOR LOFT BOTONES - BUTTONS - BOUTON - TASTE - BOTÃO - Botón de ABREPUERTAS. (Pulsar para abrir la puerta). - DOOR RELEASE button. (Press to open the door). - Seite 13 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO FUNCIONAMIENTO - OPERATION - FONCTIONNEMENT - FUNKTIONSELEMENTE - FUNCIONAMENTO • Llamada Call Appel Chamada ¸ max. 30 Seg./Sec./Sek. • Atender la llamada Answer the call bla bla Réception de l’appel bla ...
-
Seite 14: Teléfono: Controles / Funcionamiento
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO TELÉFONO LOFT LOFT TELEPHONE POSTE LOFT LOFT TELEFON TELEFONE LOFT Botón de abrepuertas / llamada a conserje (función disponible según tipo de instalación). · Estando en conversación con la Placa de Calle, al pulsar este botón se activa el abrepuertas. - Seite 15 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO On-Off Apagado Encendido con volumen medio Encendido con volumen alto On, low call volume On, full volume Arrêt Marche, volume d’appel moyen Marche volume élevé Ausgeschaltet Eingeschaltet/ mittlere Lautstärke Eingeschaltet/ maximale Lautstärke Apagado Aceso com volume médio...
- Seite 16 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Pag 16...
-
Seite 17: Seccion Ii - Manual Del Instalador
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Sección II - Manual del Instalador Section II - Installer Manual Section II - Manuel d’installation Teil II - Installationsanleitung Secção II - Manual do instalador Pag 17... -
Seite 18: Instalación Del Alimentador
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO INSTALACIÓN DEL ALIMENTADOR POWER SUPPLY INSTALLATION INSTALLATION DE L’ALIMENTATION INSTALLATION DES NETZGERÄTS INSTALAÇÃO DO TRANSFORMAD Instalación en carril DIN - DIN rail Installation Fijación con tornillos - Fixing with screws Installation sur rail DIN - Installation auf DIN-Schiene Insta- Fixation au moyen de vis - Befestigung lação em carril DIN... -
Seite 19: Instalación - Programación Del Monitor
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO INSTALACIÓN DEL MONITOR MONITOR INSTALLATION INSTALLATION DU MONITEUR BEFESTIGUNG DES MONITORS INSTALAÇÃO DO MONITOR Desmontaje - Disassembly - Démontage - Ansbau Montaje - Assembly - Montage - Einbau - Montagem - Desmontagem 90º... - Seite 20 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO SELECCIÓN TONO DE LLAMADA SELECTING THE CALL TONE SÉLECTION DE LA TONALITÉ D’APPEL AUSWAHL DES RUFTONS SELECÇÃO SOM CHAMADA 1. Con el monitor conectado pulsar el botón de programación (se oirá un tono de confi rmación).
-
Seite 21: Instalación - Programación Del Teléfono
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO INSTALACIÓN TELÉFONO TELEPHONE INSTALLATION INSTALLATION POSTE BEFESTIGUNG DES TELEFONS INSTALAÇÃO DO TELEFONE PROGRAMACIÓN PROGRAMMING PROGRAMMATION PROGRAMMIERUNG PROGRAMAÇÃO < 2 min 1. Con el teléfono conectado pulse el botón de programación. Se oirá un sonido de confi rmación. -
Seite 22: Ajustes De Placa
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO AJUSTES DE LA PLACA PANEL ADJUSTMENT RÉGLAGES DE LA PLATINE EINSTELLUNGEN DER TÜRSTATION AJUSTES DA PLACA AMPLIFICADOR - VERSTÄRKER AMPLIFICATEUR - AMPLIFIER MASTER SLAVE AUDIO LEDS ON LEDS OFF CT OUT CT IN... - Seite 23 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Placa Principal Selección Placa Principal / Placa Secundaria Placa Secundaria Main Panel Main Panel/Secondary Panel Selection Secondary Panel Platine principale Sélection de la platine principale / platine secondaire Platine secondaire Haupttürstation Auswahl Haupttürstation / Nebentürstation Nebentürstation...
- Seite 24 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Video Test monitor Conector de test y programación de monitores / teléfonos Video test monitor Test and monitor / telephones programming connector Écran de Test Vidéo Connecteur de test et programmation d’moniteurs / postes...
- Seite 25 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Panel Connectors: Conectores Placa: • • Bornas de video, (coaxial). Video terminals (coaxial): V: live V: vivo M: shield M: malla Ct: camera activation (11 Vdc) Ct: activación telecamara (11 Vdc) •...
- Seite 26 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO CN3: Conexión leds de estado. De gran utilidad para personas discapacitadas, permite conectar leds que informan del estado de la comunicación. L2, L3, L4: entregan un negativo cuando se realiza la acción correspondiente, activando el led conectado entre “Lx”...
-
Seite 27: Programación Avanzada
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO PROGRAMACIÓN AVANZADA: Tiempo de abrepuertas Los tiempos de activación de abrepuerta programables son dos: - Tiempo de apertura de puerta desde vivienda - Tiempo de apertura de puerta desde botón de salida (conectado a bornas «BS» y «-»). - Seite 28 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO 4.- Once these indicator tones have concluded, or before they conclude, press any button on the panel, with one press for each second to be programmed (from 1 to 99 seconds). from the residence or following the indicator tones), wait 5 seconds before taking any other action.
-
Seite 29: Fortgeschrittene Programmierung
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Si l’on entre en mode programmation des durées et que l’on n’appuie sur aucune touche, l’on quitte ce mode au bout de 30 secondes. FORTGESCHRITTENE PROGRAMMIERUNG: Türöffnungszeit Folgende zwei Aktivierungszeiten können programmiert werden: - Türöffnungszeit bei Auslösung von einer Wohnung... - Seite 30 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO 2.- Mantendo o curto-circuito anterior conecte a alimentação do sistema (já não será necessário manter o curto-circuito ou botão pressionado). Se produze uma confi rmaão acústica de entrada na programação. 3.- Após a confi rmação acústica se indica, mediante avisos sonoros intercalados 0.5 segundos, o tempo da abertura desde a vivenda programado actualmente.
-
Seite 31: Wiederherstellung Der Werksseitigen Parameter: Nullstellung
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO RESTAURAR A VALORES DE FÁBRICA: Reset El amplifi cador VDS dispone de la función de «Reset» que permite restaurar los parámetros programados (tiempo apertura de puerta y zaguán, códigos de acceso, mapeado) a valores de fábrica. - Seite 32 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Pag 32...
-
Seite 33: Esquemas De Cableado
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Esquemas de Instalación OneToOne VIDEO OneToOne VIDEO Wiring Diagram Schema de Cablage OneToOne VIDEO OneToOne VIDEO Verkabelungsschema Esquema de Cablegem OneToOne VIDEO (coaxial) Instalaciones VIDEO: con COAXIAL VIDEO Systems: with COAXIAL Installations VIDÉO: avec COAXIAL VIDEO Anlagen: mit KOAXIAL Instalações VÍDEO: com COAXIAL... - Seite 34 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Kit OneToOne VIDEO 1L & 12 Vac (*) IMPORTANTE - IMPORTANT - WICHTIG 10 KOhms: 10 Kohm entre los bornes + y L del último monitor. between terminals + and L in the last monitor.
- Seite 35 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Kit OneToOne VIDEO 1L & 12 Vac (*) IMPORTANTE - IMPORTANT - WICHTIG 10 KOhms: 10 Kohm entre los bornes + y L del último monitor. between terminals + and L in the last monitor.
- Seite 36 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO CONEXIÓN ABREPUERTAS DOOR LOCK CONNECTION CONNEXION GÂCHE TÜRÖFFNERANSCHLUSS CONEXÃO TRINCO Abrepuertas de continua - DC door lock - Gâche à courant continu Gleichstromtüröffner - Trinco de continua 12 Vdc AMPLIFICADOR - VERSTÄRKER...
- Seite 37 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Esquemas de Instalación OneToOne AUDIO OneToOne AUDIO Wiring Diagram Schema de Cablage OneToOne AUDIO OneToOne AUDIO Verkabelungsschema Esquema de Cablegem OneToOne AUDIO Instalaciones AUDIO Systems AUDIO Installations AUDIO Anlagen AUDIO Instalações ÁUDIO...
- Seite 38 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Kit OneToOne AUDIO 1L & 12 Vac (*) IMPORTANTE - IMPORTANT - WICHTIG 10 KOhms: 10 Kohm entre los bornes + y L del último teléfono. F1F2 between terminals + and L in the last telephone.
- Seite 39 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO CONEXIÓN ABREPUERTAS DOOR LOCK CONNECTION CONNEXION GÂCHE TÜRÖFFNERANSCHLUSS CONEXÃO TRINCO Abrepuertas de continua - DC door lock - Gâche à courant continu - Gleichstrom- türöffner - Trinco de continua 12 Vdc AMPLIFICADOR - VERSTÄRKER...
-
Seite 40: Ampliaciones
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO AMPLIACIONES ENLARGEMENTS EXTENSIONS ERWEITERUNGEN AMPLIAÇÕES OneToOne VIDEO Kit El equipamiento básico por vivienda puede ser ampliado con 2 teléfonos o 1 monitor adicional sin necesidad de añadir fuentes de alimentación. The basic home equipment can be expanded with 2 telephones or 1 monitor without adding a second power supply. - Seite 41 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO AMPLIACIONES ENLARGEMENTS EXTENSIONS ERWEITERUNGEN AMPLIAÇÕES OneToOne AUDIO Kit El equipamiento básico por vivienda puede ser ampliado con 2 teléfonos sin necesidad de añadir fuentes de alimentación adicionales. The basic home equipment can be expanded with 2 telephones without adding a second power supply.
-
Seite 42: Características Técnicas
OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO CARACTERÍSTICAS TÉCNICAS TECHNICAL FEATURES CARACTERISTIQUES TECHNIQUES TECHNISCHE EIGENSCHAFTEN CARACTERÍSTICAS TÉCNICAS 18 Vdc Alimentación - Power Supply - Alimentation - Stromversorgung - Alimentação Consumo - Consumption - Consommation - Stromverbrauch - Consumo 57 mA... - Seite 43 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Alimentación - Power Supply - Alimentation 18 Vdc Stromversorgung - Alimentação Consumo - Consumption - Consommation Stromverbrauch - Consumo 6 mA en reposo - in standby - au repos - Im Bereitschaftsmodus - em repouso...
- Seite 44 (*) IMPORTANTE - IMPORTANT - WICHTIG Futuras actualizaciones de idiomas, consultar web Fermax. For Future language updates, consult Fermax web. Nouvelles mises à jour de langage, consultez la web Fermax. Für zukünftige Sprachupdate, Fermax web nachzulesen. Para futuras atualizações de idiomas consultar a web Fermax.
- Seite 45 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Pag 45...
- Seite 46 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Pag 46...
- Seite 47 OneToOne AUDIO - VIDEO OneToOne AUDIO - VIDEO Pag 47...
- Seite 48 Publicación técnica de caracter informativo editada por FERMAX ELECTRONICA S.A.U. FERMAX ELECTRONICA, en su política de mejora constante, se reserva el derecho a modifi car el contenido de este documento así como las características de los productos que en él se refi eren en cualquier momento y sin previo aviso.
