SommAIre
A- Précautions d'utilisation ...................................................................................................................................................... 2
B- Descriptif ................................................................................................................................................................................. 2
B1 - Contenu du kit / Dimensions ............................................................................................................................ 2
B2 - Présentation du produit ..................................................................................................................................... 3
C- Câblage / Installation ............................................................................................................................................................ 3
C1 - Schéma de câblage ........................................................................................................................................... 3
C2 - Installation et raccordement ............................................................................................................................ 4
D- Caractéristiques techniques ................................................................................................................................................ 4
E- Assistance téléphonique....................................................................................................................................................... 5
F- Garantie .................................................................................................................................................................................... 5
G- Avertissements ...................................................................................................................................................................... 5

A- PréCAuTIonS D'uTIlISATIon

Ce manuel fait partie intégrante de votre produit. Ces instructions sont pour votre sécurité. Lisez-les attentivement
avant utilisation et conservez-les pour une consultation ultérieure. Choisir un emplacement approprié. S'assurer
qu'aucun élément ne gêne à l'insertion des chevilles et des vis dans le mur. Ne pas brancher votre alimentation tant
que votre installation n'est pas terminée et contrôlée. La mise en œuvre, les connexions électriques et les réglages
doivent être effectués dans les règles de l'art par une personne qualifiée et spécialisée. Le bloc d'alimentation
doit être installé dans un lieu sec. Vérifier que ce produit est utilisé uniquement pour l'usage auquel il est destiné.

B- DeSCrIPTIf

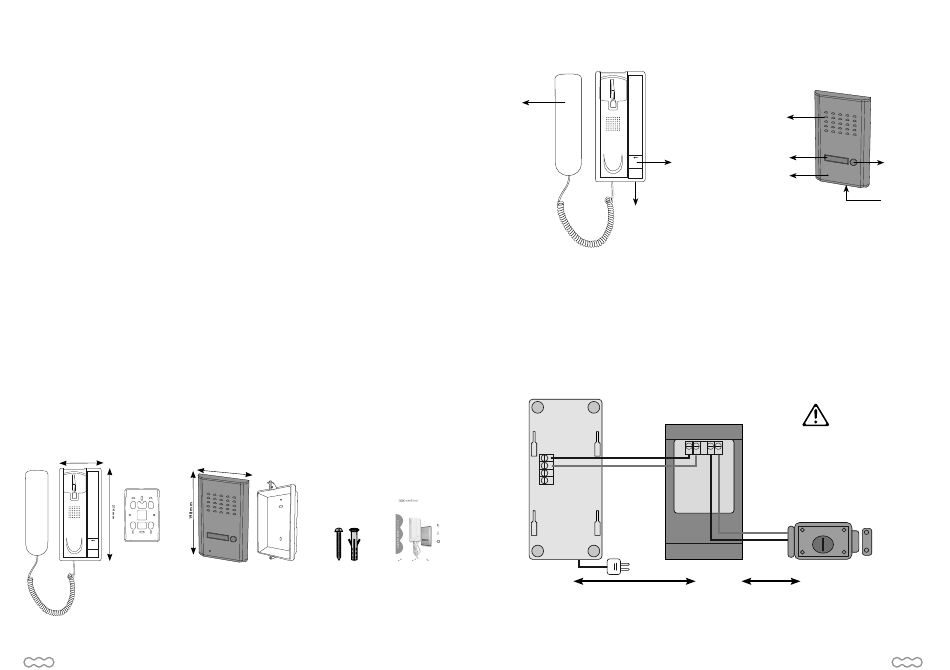

B1- Contenu du kit / Dimensions

98 mm
Combiné
2 FR
116 mm
Platine de rue Visserie

B2- Présentation du produit

Combiné

C- CâBlAge / InSTAllATIon

C1- Schéma de câblage

Combiné
1
2
S1
S2
AudioKit
3208D
Interphone audio
Audio door phone
Citofono audio
Intercomunicador audio
Audio-Türsprechanlage
Audio-Intercom
2 fils
1 mélodie
Platine de rue
à encastrer
FR EN IT
ES Notice d'utilisation et d'installation DE Installation and user manual NL Manuale d'installazione e uso
Instrucciones de uso e instalación Installation und Bedienungsanleitung Installatie en Gebruiksaanwijzing
V.082016 - IndA
Notice
De 0 à 30 mètres : utilisation de câble 0.75 mm²
De 30 à 50 mètres : utilisation de câble 1 mm²
Haut parleur
Porte étiquette
lumineux
Ouverture serrure ou
gâche
Microphone
Câble
prise intérieur
Platine
1 2 3 4 5
SERRURE OU GÂCHE
en OPTION
De 0 à 10 mètres :
utilisation de câble 1 mm²
Bouton d'appel
Vis ouverture boitier
d'encastrement
Les câbles de liaison
ne sont pas fournis
FR
3
