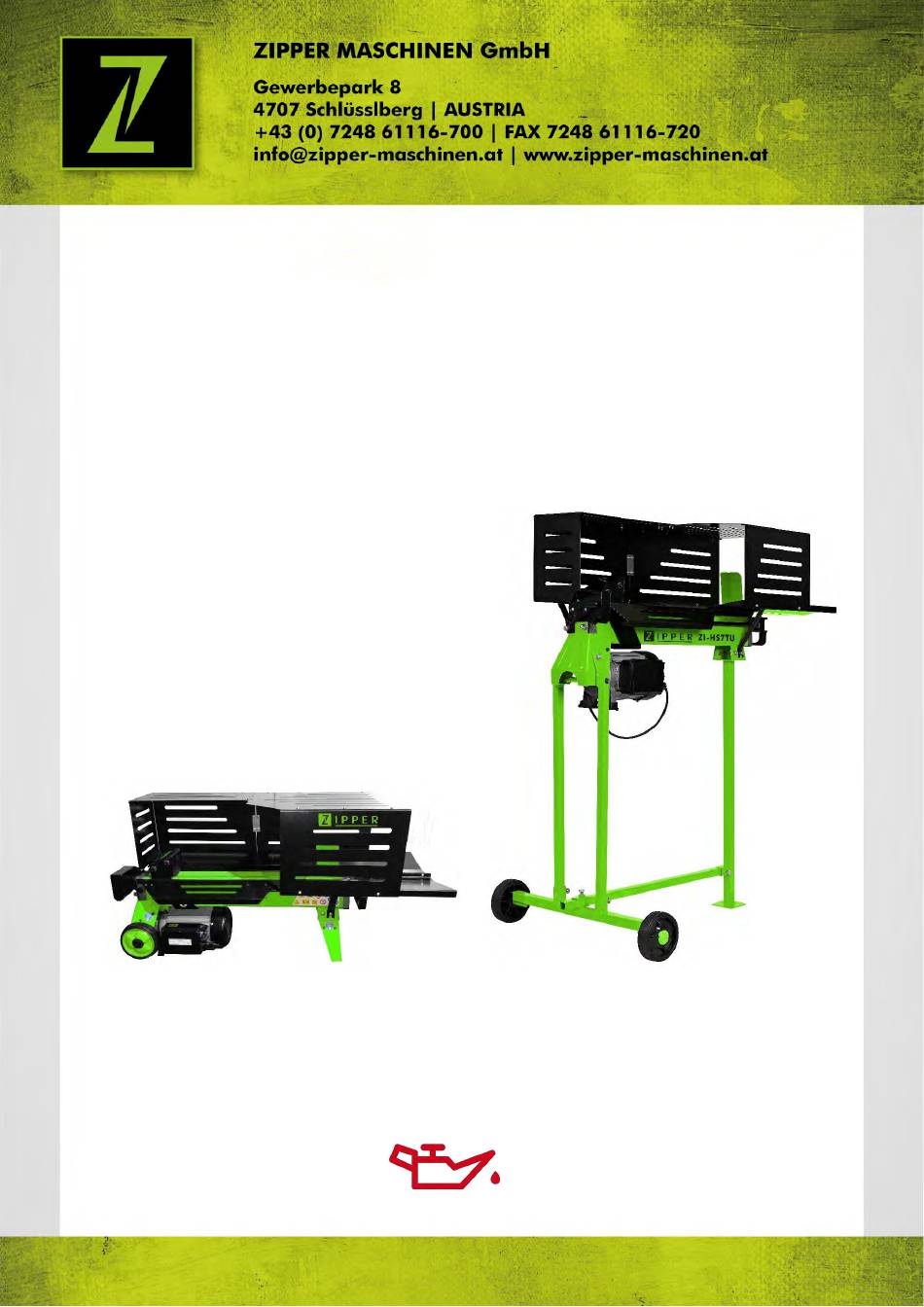

Seite 1 CEPILNIK LESA UPUTA ZA UPORABU STROJ ZA CIJEPANJE DRVA HASZNÁLATI ÚTMUTATÓ FAHASÍTÓ GÉP ZI-HS5TN ZI-HS7TU ZI-HS5TN / ZI-HS7TU EAN: 9120039233741 / EAN: 9120039233758 ACHTUNG: Öl kontrollieren! ATTENTION: Check Oil! POZOR: Kontrolujte olej! POZOR: Kontrolujte olej! POZOR: Preverite olje! PAŽNJA: Provjerite ulje!
Seite 2: Inhaltsverzeichnis
TECHNISCHE DATEN / TECHNICAL DATA (TECHNICKÉ ÚDAJE / TECHNICKÉ ÚDAJE / TEHNIČNI PODATKI / TEHNIČKI PODACI / MŰSZAKI ADATOK ) KOMPONENTEN / COMPONENTS / KOMPONENTY/ KOMPONENTY/ KOMPONENTE / KOMPONENTE / ÖSSZETEVŐK ZI-HS5TN KOMPONENTEN / COMPONENTS / KOMPONENTY/ KOMPONENTY/ KOMPONENTE / KOMPONENTE / ÖSSZETEVŐK ZI-HS7TU...
Seite 3 30.1 Úkony prípravy ....................50 30.1.1 Mazanie štiepacieho klinu ................50 30.1.2 Odvzdušnenie hydraulického systému ............51 30.1.3 Fixácia stroja (iba pre ZI-HS5TN) ............... 51 30.2 Obsluha stroja ....................51 30.2.1 Uvoľnenie zaseknutého polena ..............53 31 ÚDRŽBA 31.1 Plán údržby ....................... 54 31.2 Výmena hydraulického oleja ................
Seite 4 Pred transportom vedno zategnite odzračevalni vijak, da preprečite iztekanje olja....81 48.1.3 Fiksiranje stroja (velja samo za ZI-HS5TN) ..........81 48.2 Rokovanje ......................81 48.2.1 Odstranjevanje zagozdenega obdelovanca ........... 83 49 VZDRŽEVANJE...
Seite 5 65.1 Előkészítő műveletek ..................110 65.1.1 A hasítóék megkenése ................110 65.1.2 A hidraulikus rendszer légtelenítése ............111 65.1.3 A gép rögzítése (csak ZI-HS5TN) .............. 111 65.2 Használat ......................111 65.2.1 A beszorult fa eltávolítása ................ 113 66 KARBANTARTÁS 66.1 Karbantartási terv ................... 114 66.2 A hidraulikus olaj cseréje ................
Seite 6: Sicherheitszeichen / Safety Signs
Semmisítse meg környezetbarát módon a fáradt olajat! Nicht im Regen verwenden! Do not use in the rain! Nepoužívajte v daždi! Nepoužívejte v dešti! Stroja ne uporabljajte v dežju! Ne koristite na kiši! Ne használja esőben! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 7 Tartsa távol a gyerekeket és az illetékteleneket a munkaterületről! Persönliche Schutzausrüstung tragen! Wear personal protective equipment! Používajte osobné ochranné pomôcky! Používejte osobní ochranné pomůcky! Nosite osebno zaščitno opremo! Nosite osobnu zaštitnu opremu! Viseljen egyéni védőeszközöket! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 8: Lieferumfang / Delivery Content
Zgornja zaščitna plošča 1 / Gornja zaštitna ploča 1 Alváz (csak ZI-HS7TU számára)* Felső védőlemez 1 *) nicht abgebildet / not shown / nie je vyobrazené / není vyobrazeno / ni prikazana / nije prikazano/ ábra nélkül ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 9: Technische Daten / Technical Data
Stroj spojite na napajanje od 220–240 V/50 Hz, sa zaštitnim napravama za podnapon, prenapon, nadstruju i zaštitnom nadstrujnom sklopkom s maksimalnom strujom kvara od 0,03 A. (HU)ELEKTROMOS KÖVETELMÉNYEK Csatlakoztassa a gépet egy 220–240 V/50 Hz áramforráshoz, amely rendelkezik túl alacsony/túl magas feszültség, túláram elleni védelemmel, ill. max. 0,03 A-es hibaáram elleni védőkapcsolóval ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 10: Komponenten / Components
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. 5 KOMPONENTEN / COMPONENTS / KOMPONENTY/ KOMPONENTY/ KOMPONENTE / KOMPONENTE / ÖSSZETEVŐK ZI-HS5TN Bezeichnung / Description Bezeichnung / Description Názov / Název / Názov / Název / N°...
Seite 11: Komponenten / Components
Maschinen-Korpus (wie ZI-HS5TN) Untergestell machine-body (as for ZI-HS5TN) base frame korpus stroja (pre ZI-HS5TN) podstavec Korpus stroje (pro ZI-HS5TN) Podstavec Trup stroja (enako kot pri ZI-HS5TN) Podnožje Tijelo stroja (kao ZI-HS5TN) Postolje Géptest (mint ZI-HS5TN) Alsóváz ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at...
Seite 12 ¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. 7 VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Holzspalter-Modelle ZI-HS5TN und ZI-HS7TU. Folgend wird übliche Handelsbezeichnung Geräts...
Seite 13: Sicherheit
Lassen Sie die laufende Maschine niemals unbeaufsichtigt. Die Maschine darf nur von Personen betrieben, gewartet oder repariert werden, die mit ihr vertraut sind und die über die im Zuge dieser Arbeiten auftretenden Gefahren unterrichtet sind. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 14: Restrisiken
Situation hin, die zu Sachschäden führen kann, wenn sie nicht gemieden wird. Ungeachtet aller Sicherheitsvorschriften sind und bleiben ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung der wichtigste Sicherheitsfaktor bei der fehlerfreien Bedienung der Maschine. Sicheres Arbeiten hängt in erster Linie von Ihnen ab! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 15: Montage Des Untergestells (Nur Für Zi-Hs7Tu)
A. Gerät vom Netz trennen: Stellen Sie sicher, dass das Gerät nicht an das Stromnetz angeschlossen und gegen unbeabsichtigtes Einschalten gesichert ist! B. Räder und Stützfuß entfernen: Demontieren Sie die Räder (14) und den Stützfuß (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 16 Untergestell (wie in der Abbildung links dargestellt) zusammen. D. Maschinen-Korpus befestigen: Montieren Sie den Maschinen-Korpus (wie in der Abbildung links dargestellt) auf das Untergestell. E. Führen Sie die weiteren Schritte wie nachfolgend beschrieben aus, um die Montage abzuschließen! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 17: Montage Zi-Hs5Tn Und Zi-Hs7Tu
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. MONTAGE ZI-HS5TN UND ZI-HS7TU 10.1 Hebebügel A. Hebebügel montieren: Befestigen Sie den Hebebügel mit zwei M6x16 Schrauben an der U-Halterung. 10.2 Holzablage B. Schutzbodenplatte montieren: Montieren Sie die Schutzbodenplatte an der hinteren Führungsplatte und sichern...
Seite 18 Stützstrebe 1 auf die Schraube und ziehen Sie die Mutter an. Verbinden Sie das obere Ende der Stützstrebe 1 mit dem Kreuzschlitzschraube M6×12 und der Kontermutter M6 mit Holzablage 2 und ziehen Sie die Schraube fest an. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 19: Stahlblech-Schutz
G. Obere und hintere Schutzplatte verbinden: Montieren Sie die beiden oberen Schutzplatten mit den Schrauben M5x16 und Muttern an den vertikalen Platten (2). Verbinden Sie obere und hintere Schutzplatten mit den Plattenanschlüssen, Schrauben und Muttern M5×12 (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 20: Transport
Druckbegrenzungsschraube kann schwere Verletzungen und/oder Schäden an der Maschine nach sich ziehen. 12.1 Vorbereitende Tätigkeiten 12.1.1 Spaltkeil einfetten Tragen Sie auf den Spaltkeil ihres Holzspalters vor Beginn der Arbeiten eine dünne Fettschicht auf. Das verlängert die Lebensdauer Ihres Werkzeugs. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 21: Hydraulik-System Entlüften
Entlüftungsschraube vor jedem Transport an, um das Ausfließen von Öl zu verhindern. 12.1.3 Gerät fixieren (nur ZI-HS5TN) Platzieren Sie den Holzspalter vor der Inbetriebnahme auf einer 72–85 cm hohen, stabilen und planen Werkbank. Befestigen Sie den Stützfuß wie im Bild links dargestellt mit zwei Schrauben (M8x35).
Seite 22 Sie Ihre Hände fern von Spalten und Rissen, die sich im Holz öffnen. Versuchen Sie niemals zwei oder mehr Holzstücke gleichzeitig zu spalten. Eines davon könnte herauskatapultiert werden und Sie treffen und verletzen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 23: Eingeklemmtes Holz Entfernen
• Starten Sie den Holzspalter, um das Keilholz so weit zu bewegen, dass es vollständig unter dem eingeklemmten Holzblock zu liegen kommt. • Wiederholen Sie obigen Vorgang mit weiteren Keilhölzern, bis der Stamm vollständig frei ist. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 24: Wartung
Holzspalters empfohlen: Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 oder BP Energol HLP-HM ÖLSTANDSKONTROLLE: Bei zu niedrigem Ölstand kann die Ölpumpe Schaden nehmen, Überfüllung wiederum kann zu einer Überhitzung des Hydrauliksystems führen. Prüfen Sie den Ölstand deshalb regelmäßig mit dem Messstab. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 25 Messstab wieder ein und ziehen Sie sie fest. Stellen Sie sicher, dass sie Schraube angezogen ist, um das Austreten von Öl zu vermeiden, wenn Sie den Holzspalter anschließend wieder in die horizontale Lage bringen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 26: Spaltkeil Schärfen
Öl tritt am Zylinderstößel oder Sie den Holzspalter bewegen. Öl-Ablassschraube (mit Öl-Ablassschraube fest an anderen Stellen aus. Messstab) sitzt nicht fest anziehen. angezogen. Hydraulik-Steuerventil- Kontaktieren Sie ihren Baugruppe und / oder Händler Dichtung(en) verschlissen ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 27: Preface (En)
Dear customer! These operating instructions contain information and important notes on commissioning and handling the ZI-HS5TN and ZI-HS7TU wood splitters. In the following, the usual trade designation of the machine (see cover sheet) in these operating instructions is replaced by the designation "Machine".
Seite 28: Safety
As the operator of the machine, make sure that unauthorised persons maintain an appropriate safety distance from the machine and, in particular, keep children away from the machine. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 29: Residual Risks
Irrespective of all safety regulations, your common sense and appropriate technical suitability/training are and will remain the most important safety factor for error-free operation of the machine. Safe working depends primarily on you! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 30 A. Disconnect device from the mains: Make sure that the device is not connected to the mains and is protected against unintentional switching on! B. Remove wheels and support leg: Remove wheels (14) and support leg (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 31 (as shown in the illustration on the left). D. Mounting the machine body: Mount the machine body (as shown in the illustration on the left) on the base frame. E. Follow the steps below to complete assembly! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 32: Assembly Zi-Hs5Tn & Zi-Hs7Tu
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. ASSEMBLY ZI-HS5TN & ZI-HS7TU 19.1 Lifting Handle A. Mounting the lifting handle: Attach the lifting handle to the U-bracket with two M6x16 screws. 19.2 Log Tray B.
Seite 33 Connect the upper end of the support strut 1 with the cross recessed pan head screw M6×12 and the counter nut M6 with log tray 2 and tighten the screw. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 34: Steel Guard
Mount the two top guard plates with M5×12 bolts and nuts to the vertical plates (2). Connect the top guard plates / rear guard plates with the plate connectors and M5x12 bolts and nuts (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 35: Transport
21.1 Preparatory activities 21.1.1 Greasing the splitting wedge Apply a thin layer of grease to the splitting wedge of your wood splitter before starting work. This will prolong the life of your tool. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 36: Bleeding The Hydraulic System
The air flow through the oil tank should be visible during operation. Important: Tighten the air-vent screw before each transport to prevent oil leakage. 21.1.3 Fixing the log splitter (ZI-HS5TN only) Before putting the wood splitter into operation place it on a 72–85 cm high, stable and level workbench and fasten...
Seite 37 Never try to split two or more pieces of wood at the same time. One of them could be catapulted out and hit and injure you. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 38: Freeing Jammed Logs
• Start the log splitter to move the wedge so that it lies completely under the clamped log. • Repeat above procedure with sharper slope wedge woods until the log is completely freed. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 39: Maintenance Schedule
OIL-LEVEL CHECK: If the oil level is too low, the oil pump may be damaged and overfilling may cause the hydraulic system to overheat. Check the oil level regularly with the dipstick - see graphic on the left! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 40 7. Re-insert the oil drain bolt with the dipstick and tighten. Make sure that the bolt is tightened to prevent oil from leaking when the log splitter is returned to the horizontal position. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 41: Sharpening The Wedge
Tighten the oil drain bolt with tight. dipstick. Hydraulic control valve assembly Contact your distributor. and / or seal(s) worn All repair work on this machine must be carried out by a specialist for this product! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 42: Predslov (Sk)
PREDSLOV (SK) Vážený zákazník! Tento návod na prevádzku obsahuje dôležité informácie a upozornenia k manipulácii a prevádzke štiepačov ZI-HS5TN a ZI-HS7TU. Obchodné označenie výrobku uvedené na obálke tohto návodu bude pre účel tohto návodu skrátené na označenie "stroj". Tento návod na prevádzku je neoddeliteľnou súčasťou stroja a musí byť u neho uchovaný pre prípadné...
Seite 43: Bezpečnosť
Aj keby bolo možné, že by na stroji mohlo pracovať viac osôb (napríklad pri nakladaní a vykladaní), štiepanie by mala vykonávať vždy len jedna osoba. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 44: Ďalšie Riziká
Pokiaľ tento pokyn nie je rešpektovaný, môže viesť k nebezpečnej situácii, končiaci až poškodením stroja a vecným škodám. Aj napriek dodržiavaniu bezpečnostných predpisov zostáva najdôležitejším bezpečnostným predpokladom vaše technické vzdelanie a zdravý rozum pri prevádzke stroja. Bezpečná práca závisí predovšetkým na vás! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 45: Montáž Podstavca (Iba U Zi-Hs7Tu)
F. Odpojte zariadenie od siete: Uistite sa, že zariadenie nie je pripojené k sieti a je zabezpečené proti náhodnému zapnutiu! G. Demontáž kolesá a oporné nohy: Demontujte kolieska (14) a opornú nohu (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 46 H. Montáž podstavca: Namontujte podstavec (ako je znázornené na obrázku vľavo). I. Upevnenie korpusu stroja: Namontujte korpus stroja (podľa vyobrazenia vľavo) na podstavec. J. Pre dokončenie montáže postupujte podľa nasledujúcich krokov, ako je popísané nižšie! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 47: Montáž Zi-Hs5Tn & Zi-Hs7Tu
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. MONTÁŽ ZI-HS5TN & ZI-HS7TU 28.1 Zdvíhacie madlo F. Montáž zdvíhacieho madlá: Pripevnite zdvíhacie madlo na U-držiak pomocou dvoch skrutiek M6x16. 28.2 Držiak polena A. Montáž spodného krytu: Nainštalujte dosku spodného krytu na zadnú...
Seite 48 1 na skrutku a maticu utiahnite. Pripojte horný koniec vzpery 1 k držiaku polien 2 pomocou krížovej skrutky M6 × 12 a poistnej matice M6 a potom skrutku utiahnite. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 49: Oceľový Kryt
G. Spojenie horného a zadného krytu: Namontujte oba horné kryty na zvislé dosky (2) pomocou skrutiek M5x16 a matíc. H. Spojte horné a zadné dosky krytov pomocou spojovacích dielov, skrutiek M5×12 a matíc (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 50: Transport
Neoprávnené nastavenie skrutky pre reguláciu maximálneho tlaku môže spôsobiť vážne zranenie a / alebo poškodenie stroja! 30.1 Úkony prípravy 30.1.1 Mazanie štiepacieho klinu Pred začatím práce aplikujte tenkú vrstvu maziva na deliaci klin vášho štiepača. Tým sa predlžuje životnosť nástroja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 51: Odvzdušnenie Hydraulického Systému
Pri prevádzke by mal byť prietok vzduchu cez olejovú nádrž rozpoznateľný. DÔLEŽITÉ: Pred každou prepravou stroja odvzdušňovaciu skrutku utiahnite, aby sa zabránilo úniku oleja. 30.1.3 Fixácia stroja (iba pre ZI-HS5TN) Pred uvedením prevádzky umiestnite štiepač...
Seite 52 ďaleko od prasklín alebo štrbín, ktoré sa v dreve otvoria. Nikdy sa nepokúšajte rozdeliť dva alebo viac kusov dreva naraz. Jeden z nich môže byť katapultovaný, zasiahne vás a spôsobí zranenie. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 53: Uvoľnenie Zaseknutého Polena
• Spustite štiepačku a tlačte drevený klin pod zaseknuté poleno. • Zopakujte vyššie uvedený proces s ostrejšie skoseným klinom alebo ďalšími kliny podľa potreby, kým poleno úplne neuvoľníte. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 54: Údržba
štiepačky: Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 alebo BP Energol HLP-HM 22. • KONTROLA HLADINY OLEJA: Ak je hladina oleja príliš nízka, môže dôjsť k poškodeniu olejového čerpadla a preplnenie môže viesť k prehriatiu hydraulického systému. Pravidelne kontrolujte hladinu oleja pomocou mierky! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 55 2 ryskami na odmerke. Nasaďte skrutku výpustu oleja s mierkou späť a utiahnite ju. Uistite sa, že je skrutka dotiahnutá, aby po postaveniu do horizontálnej polohy okolo skrutky olej neunikal. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 56: Ostrenie Štiepacieho Klina
Vypúšťacia skrutka (s mierkou) Vypúšťaciu skrutku dotiahnite. nie je dotiahnutá. Zostava hydraulického ovládacieho ventilu a / alebo Kontaktujte predajcu. opotrebované tesnenie. Všetky opravy na tomto stroji musí vykonávať špecializovaný technik! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 57: Předmluva (Cz)
PŘEDMLUVA (CZ) Vážený zákazníku! Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu štípačů ZI-HS5TN a ZI-HS7TU. Obvyklé obchodní označení zařízení (viz titulní strana) tohoto návodu na obsluhu se nahrazuje výrazem "stroj". Tento návod na obsluhu je nedílnou součástí stroje a musí být u něj uchován pro případné pozdější...
Seite 58: Bezpečnost
Před zapnutím stroje se ujistěte, že je vypínač v poloze "vypnuto". Nikdy nenechávejte běžící stroj bez dozoru. Stroj smí provozovat, udržovat nebo opravovat pouze osoby, které jsou s ním obeznámeny a byly poučeny o nebezpečích, které mohou nastat během této práce. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 59: Další Rizika
Bez ohledu na všechny bezpečnostní předpisy zůstává Váš zdravý rozum a Vaše odpovídající technická zdatnost / vzdělání nejdůležitějším bezpečnostním faktorem při bezchybném provozu stroje. Bezpečná práce závisí především na Vás! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 60: Montáž Podstavce (Pouze U Zi-Hs7Tu)
F. Odpojte zařízení od sítě: Ujistěte se, že zařízení není připojeno k síti a je zajištěno proti náhodnému zapnutí! G. Demontáž kola a opěrné nohy: Demontujte kolečka (14) a opěrnou nohu (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 61 H. Montáž podstavce: Namontujte podstavec (jak je znázorněno na obrázku vlevo). I. Upevnění korpusu stroje: Namontujte korpus stroje (podle vyobrazení vlevo) na podstavec. J. Pro dokončení montáže postupujte podle následujících kroků, jak je popsáno níže! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 62: Montáž Zi-Hs5Tn A Zi-Hs7Tu
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. MONTÁŽ ZI-HS5TN A ZI-HS7TU 37.1 Zvedací madlo H. Montáž zvedacího madla: Připevněte zvedací madlo na U-držák pomocí dvou šroubů M6x16. 37.2 Držák polene I. Montáž spodního krytu: Namontujte desku spodního krytu na zadní...
Seite 63 1 na šroub a matici utáhněte. Připojte horní konec vzpěry 1 k držáku polene 2 pomocí křížového šroubu M6 × 12 a pojistné matice M6 a potom šroub utáhněte. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 64: Ocelový Kryt
(1). N. Spojení horního a zadního krytu: Namontujte oba horní kryty na svislé desky (2) pomocí šroubů M5x16 a matic. Spojte horní a zadní desky krytů pomocí spojovacích dílů, šroubů a matic M5×12 (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 65: Transport
Neoprávněné nastavení šroubu pro regulaci maximálního tlaku může způsobit vážné zranění a / nebo poškození stroje. 39.1 Úkony přípravy 39.1.1 Mazání štípacího klínu Před zahájením práce aplikujte tenkou vrstvu maziva na dělící klín vašeho štípače. Tím se prodlužuje životnost nástroje. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 66: Odvzdušnění Hydraulického Systému
Při provozu by měl být průtok vzduchu skrz olejovou nádrž rozpoznatelný. DŮLEŽITÉ: Před každou přepravou stroje odvzdušňovací šroub utáhněte, aby se zabránilo úniku oleje. 39.1.3 Fixace stroje (pouze pro ZI-HS5TN) Před uvedením do provozu umístěte štípač na 72 - 85 cm vysoký, stabilní a plochý pracovní stůl.
Seite 67 štěrbin, které se v dřevě otevřou. Nikdy se nepokoušejte rozdělit dva nebo více kusů dřeva najednou. Jeden z nich může být katapultován, zasáhne vás a způsobí zranění. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 68: Uvolnění Zaseklého Polene
úplně se zastaví ve výchozí pozici, vložte dřevěný klín pod zaseknuté poleno. • Spusťte štípačku a tlačte dřevěný klín pod zaseknuté poleno. • Zopakujte výše uvedený proces s ostřeji zkoseným klínem nebo dalšími klíny podle potřeby, dokud poleno zcela neuvolníte. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 69: Údržba
štípače: Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 nebo BP Energol HLP-HM 22. KONTROLA HLADINY OLEJE: Pokud je hladina oleje příliš nízká, může dojít k poškození olejového čerpadla a přeplnění může vést k přehřátí hydraulického systému. Pravidelně kontrolujte hladinu oleje pomocí měrky. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 70 2 ryskami na měrce. Nasaďte šroub výpusi oleje s měrkou zpět a utáhněte ho. Ujistěte se, že je šroub dotažen, aby po postavení do horizontální polohy okolo šroubu olej neunikal. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 71: Ostření Štípacího Klínu
řádně dotažen. Olej uniká z pístu nebo manipulovat. na jiných místech. Vypouštěcí šroub (s měrkou) není Vypouštěcí šroub dotáhněte. dotažený. Sestava hydraulického ovládacího ventilu a / nebo opotřebované Kontaktujte prodejce. těsnění. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 72: Uvod (Sl)
UVOD (SL) Spoštovani kupec! To navodilo za obratovanje vsebuje informacije in pomembne napotke za zagon in rokovanje s cepilniki lesa ZI-HS5TN und ZI-HS7TU. V nadaljnjem besedilu smo običajno ime naprave (glej naslovno stran) v tem navodilu nadomestili z oznako "stroj".
Seite 73: Varnost
Tehnični podatki. Stroj je zasnovan tako, da z njim cepi les samo ena oseba. Za materialno škodo ali telesne poškodbe, ki so posledica kakršnega koli drugega načina uporabe, ZIPPER MASCHINEN ne prevzema nikakršne odgovornosti ali garancije. Pogoji za uporabo: Stroj je namenjen za uporabo v naslednjih pogojih: maks.
Seite 74: Druga Tveganja
škodo, če je ne preprečimo. Kljub vsem varnostnim predpisom pa sta zdrav razum in ustrezna tehnična kvalifikacija/izobraženost za rokovanje s strojem še vedno najpomembnejše zagotovilo za varnost. Varnost pri delu je odvisna izključno od Vas! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 75: Montaža Podnožja (Samo Za Zi-Hs7Tu)
A. Izključite stroj iz električnega omrežja! Prepričajte se, da stroj ni priključen na električno omrežje in da je zavarovan pred nenamernim vklopom. B. Odstranite kolesi in oporno nogo: Odmontirajte kolesi (14) in oporno nogo (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 76 D. Pritrdite trup stroja: Montirajte trup stroja na podnožje, kot je prikazano na sliki levo. Dokončajte postopek montaže tako, da izvedete nadaljnje korake, kot je opisano v nadaljevanju! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 77: Montaža Zi-Hs5Tn In Zi-Hs7Tu
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. MONTAŽA ZI-HS5TN IN ZI-HS7TU 46.1 Dvižni ročaj A. Montirajte vzvodni ročaj: Pritrdite dvižni ročaj z dvema vijakoma M6x16 na U-držalo. 46.2 Odlagalna miza B. Montaža spodnje zaščitne plošče: Montirajte spodnjo zaščitno ploščo na...
Seite 78 Vpnite odprt konec opornika 1 na vijak in zategnite matico. Spojite zgornji konec opornika 1 z odlagalno mizo 2 s pomočjo vijaka s križno zarezo M6×12 in zaporne matice M6. Nato trdno zategnite vijak. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 79: Jeklen Zaščitni Pokrov
G. Spajanje zgornje in zadnje zaščitne plošče: Montirajte obe zgornji zaščitni plošči z vijaki M5x16 in maticami na vertikalni plošči. Spojite zgornji in zadnji zaščitni plošči s pomočjo ploščatih priključkov, vijakov in matic M5×12 (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 80: Transport
48.1 Pripravljalne dejavnosti 48.1.1 Mazanje cepilnega klina Pred začetkom dela nanesite na cepilni klin tanek sloj maziva. Mazanje cepilnega klina podaljšuje življenjsko dobo cepilnika. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 81: Prezračevanje Hidravličnega Sistema
Pred transportom vedno zategnite odzračevalni vijak, da preprečite iztekanje olja. 48.1.3 Fiksiranje stroja (velja samo za ZI-HS5TN) Pred začetkom uporabe namestite cepilnik na stabilno in ravno delovno mizo, ki naj bo visoka 72–85 cm.
Seite 82 Roke imejte roke daleč od rež in razpok, ki nastanejo v lesu. Nikoli ne poskušajte cepiti dva ali več obdelovancev hkrati. Eden od njih lahko katapultira v zrak in vas poškoduje. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 83: Odstranjevanje Zagozdenega Obdelovanca
• Zaženite cepilnik, tako da potiskalo potisne zagozdo pod hlod. • Če je potrebno, ponovite gornji postopek z več zagozdami, vse dokler hlod ni popolnoma osvobojen. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 84: Vzdrževanje
Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 ali BP Energol HLP-HM 22. KONTROLA STANJA OLJA: Če je nivo olja prenizek, se lahko oljna črpalka poškoduje. Prenapolnjenost z oljem pa lahko povzroči pregrevanje hidravličnega sistema. Zato redno preverjajte nivo olja z merilno palico. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 85 7. Ponovno vstavite vijak za izpust olja z merilno palico in ga zategnite. 8. Preden cepilnik znova postavite v horizontalni položaj, se prepričajte, da je vijak zategnjen, da preprečite iztekanje olja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 86: Naostritev Cepilnega Klina
Vijak za izpust olja (z merilno Zategnite vijak za izpust olja. palico) ni zategnjen. Hidravlični krmilni ventil in/ali Kontaktirajte Vašega trgovca tesnila so obrabljeni ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 87: Predgovor (Hr)
Poštovani korisniče! Ova uputa za uporabu sadrži informacije i važne upute za pokretanje i rukovanje modelima stroja za cijepanje drva ZI-HS5TN i ZI-HS7TU. U nastavku ćemo uobičajeni trgovački naziv uređaja (pogledajte na koricama) u ovoj uputi za uporabu zamijeniti riječju "stroj".
Seite 88: Sigurnost
Iako postoji mogućnost da na stroju radi više osoba (npr. punjenje i pražnjenje), na cijepanju uvijek treba raditi samo jedna osoba. Kao vlasnik uređaja uvjerite se da neovlaštene osobe budu da odgovarajućem sigurnosnom razmaku od stroja te posebno djecu udaljite od stroja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 89: Ostale Opasnosti
štete. Neovisno o svim sigurnosnim propisima vaš zdravi razum i vaša odgovarajuća tehnička kvalifikacija/obuka jesu i ostaju najvažniji čimbenik sigurnosti za ispravno rukovanje strojem! Siguran rad u prvom redu ovisi o vama! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 90 A. Odvajanje uređaja od strujne mreže: uvjerite se da uređaj nije spojen na strujnu mrežu i da je osiguran od nehotičnog uključivanja! B. Uklanjanje kotača i potporne noge: demontirajte kotače (14) i potpornu nogu (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 91 (kao što je prikazano na lijevoj slici). D. Pričvršćivanje tijela stroja: tijelo stroja (kao što je prikazano na lijevoj slici) montirajte na postolje. E. Zatim izvršite korake opisane u nastavku kako biste završili montažu! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 92: Montaža Uređaja Zi-Hs5Tn I Zi-Hs7Tu
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. MONTAŽA UREĐAJA ZI-HS5TN I ZI-HS7TU 54.1 Drška za podizanje A. Montaža drške za podizanje: dršku za podizanje dvama vijcima M6x16 pričvrstite na U držač.
Seite 93 1 nataknite na vijak i zategnite maticu. Gornji kraj potpore 1 pomoću križnog vijka M6×12 i protumatice M6 spojite s policom za drvo 2 te čvrsto zategnite vijak. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 94: Štitnik Od Čeličnog Lima
G. Spajanje gornje i stražnje zaštitne ploče: obje gornje zaštitne ploče vijcima M5x16 i maticama montirajte na okomite ploče (2). Priključcima za ploče, vijcima i maticama M5×12 (3) spojite gornju i stražnju zaštitnu ploču. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 95: Transport 56 Rad
Neovlašteno namještanje vijka za ograničenje tlaka može dovesti do teških ozljeda i/ili oštećenja stroja. 56.1 Pripremne aktivnosti 56.1.1 Podmazivanje klina za cijepanje Prije početka rada na klin za cijepanje nanesite tanak sloj masti. Time produžujete vijek trajanja svojeg alata. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 96: Odzračivanje Hidrauličkog Sustava
Važno: prije svakog transporta zategnite vijak za odzračivanje kako biste spriječili curenje ulja. 56.1.3 Fiksiranje uređaja (samo ZI-HS5TN) Stroj za cijepanje prije pokretanja postavite na stabilan i ravan radionički stol visine 72–85 cm. Potpornu nožicu kao što je prikazano na lijevoj slici pričvrstite dvama vijcima (M8x35).
Seite 97 Nikad nemojte pokušavati istovremeno cijepati dva ili više komada drva. Moglo bi se dogoditi da jedan od njih bude katapultiran te vas pogodi i ozlijedi. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 98: Uklanjanje Zaglavljenog Drva
• Pokrenite stroj za cijepanje drva kao bi se drveni klin pomaknuo dovoljno da cijeli dođe pod zaglavljeni drveni blok. • Ponovite gornji postupak s drugim drvenim klinovima sve dok se deblo ne oslobodi. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 99: Održavanje
Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 ili BP Energol HLP-HM 22. PROVJERA RAZINE ULJA: U slučaju preniske razine ulja, uljna pumpa se može oštetiti, a prevelika količina može dovesti do pregrijavanja hidrauličkog sustava. Zato razinu ulja redovito provjeravajte mjernom šipkom. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 100 Vratite vijak za ispuštanje ulja i mjernu šipku i zategnite ih. Uvjerite se da je vijak zategnut kako biste spriječili curenje ulja ako stroj za cijepanje drva kasnije opet stavite u vodoravan položaj. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 101: Oštrenje Klina Za Cijepanje
Vijak za ispuštanje ulja (s Čvrsto zategnite vijak za ili na drugim mjestima. mjernom šipkom) nije ispuštanje ulja. dovoljno čvrsto zategnut. Istrošen je sklop hidrauličkog upavljačkog ventila i / ili Kontaktirajte svojeg trgovca istrošene brtve ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 102: Előszó (Hu)
AQUÍ. ELŐSZÓ (HU) Tisztelt Vásárlónk! Ez az üzemeltetési utasítás információkat és fontos megjegyzéseket tartalmaz a ZI-HS5TN és ZI- HS7TU fahasító gépek üzembe helyezésével és kezelésével kapcsolatban. Az alábbiakban a készülék kereskedelmi nevét (lásd a fedőlapon) ebben a használati útmutatóban a „gép” megnevezéssel helyettesítjük.
Seite 103: Biztonság
és tisztában vannak a munkák során fellépő lehetséges veszélyekkel. Annak ellenére, hogy fennáll annak a lehetősége, hogy a gépen többen dolgozzanak (pl. be- és kirakodás), a hasítási folyamatot mindig egy embernek kell végeznie. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 104: Fennmaradó Kockázatok
Az összes biztonsági intézkedés ellenére a józan ítélőképesség és a megfelelő műszaki képesség/képzés a legfontosabb biztonsági tényező a gép hibátlan kezelése során. A biztonságos munkavégzés elsősorban Önön múlik! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 105 A. A gép lecsatlakoztatása a hálózatról: Biztosítsa, hogy a gép már nincs a hálózatra csatlakoztatva, hogy biztosítva van a véletlenszerű bekapcsolás ellen! B. A kerekek és a támasztóláb eltávolítása: Szerelje le a kerekeket (14) és a támasztólábat (16). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 106 (a bal oldali ábrán bemutatottak szerint). D. A géptest rögzítése: Szerelje fel a géptestet az alvázra (a bal oldali ábrán bemutatottak szerint). E. Az összeszerelés befejezéséhez végezze el a következő lépéseket az alább leírt módon! ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 107: Zi-Hs5Tn És A Zi-Hs7Tu Összeszerelése
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. A ZI-HS5TN ÉS A ZI-HS7TU ÖSSZESZERELÉSE 63.1 Emelőkengyel A. Az emelőkengyel felszerelése: Rögzítse az emelőkengyelt két M6x16 csavarral az U-tartóhoz. 63.2 Fatartó B. A fenéklemez felszerelése: Szerelje fel a fenéklemezt a hátsó...
Seite 108 1-es merevítő nyitott végét a csavarra, majd húzza meg az anyát. Csatlakoztassa a 1-es merevítő felső végét az M6×12 csillagcsavarral és az M6- os ellenanyával a 2-es fatartóval, majd húzza meg a csavart. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 109: Acéllemez Védő
G. A felső és a hátsó védőlemez összekötése: Szerelje össze a két felső védőlemezt az M5x16 csavarokkal és az anyákkal a függőleges lemezekhez (2). Kösse össze a felső és a hátulsó védőlemezt a lemezcsatlakozókkal, csavarokkal és M5x12 anyákkal (3). ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 110: Szállítás
A a nyomásszabályozó csavar illetéktelen átállítása súlyos sérüléshez és/vagy gép károsodásához vezethet. 65.1 Előkészítő műveletek 65.1.1 A hasítóék megkenése A munka megkezdése előtt kenje be a fahasító gép hasítóékét egy vékony réteg kenőzsírral. Ezzel meghosszabbítja a szerszám élettartamát. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 111 Fontos: Ahhoz, hogy megakadályozza az olaj kifolyását, minden szállítás előtt húzza meg a légtelenítő csavart. 65.1.3 A gép rögzítése (csak ZI-HS5TN) Az üzembe helyezése előtt helyezze a fahasító gépet egy 72–85 cm-es stabil, egyenes munkapadra. A bal oldali ábrán látható módon rögzítse a támasztólábat két csavarral (M8x35).
Seite 112 és a munkaasztalra, és ne dugja a kezét a fában keletkező résekbe vagy repedésekbe. Soha ne próbáljon egyszerre kettő vagy több farönköt kettéhasítani. Ilyenkor az egyik kiröpülhet, ami személyi sérülést okozhat. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 113 • Indítsa el a fahasító gépet, ezzel annyira elmozdítván a faéket, hogy teljesen megálljon a beszorult farönk alatt. • Ismételje meg a fent leírt folyamatot több faékkel, amíg a veszorult farönk teljesen ki nem szabadul. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 114: Karbantartási Terv
Shell Tellus 22, Mobil DTE 11, Aral Vitam GF 22 vagy BP Energol HLP-HM 22. OLAJSZINT ELLENŐRZÉSE: Túl alacsony olajszint esetén az olajszivattyú károsodhat, a túltöltés a hidraulikus rendszer túlforrósodásához vezethet. Ellenőrizze ezért rendszeresen az olajszintet a mérőpálcával. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 115 Helyezze vissza az olajleeresztő csavart és a mérőpálcát, és húzza meg a csavart. Az olaj kiszivárgásának elkerülés érdekében akkor, amikor a fahasító gép ismét vízszintes helyzetbe kerül, bizonyosodjon meg róla, hogy a csavar meg van húzva. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 116: A Hasítóék Élezése
Olaj szivárog a dugattyú légtelenítő csavart. Az olajleeresztő csavar (a Húzza meg az olajleeresztő tolórúdjánál vagy máshol. mérőpálcával) nincs csavart. meghúzva. A hidraulikus vezérlőszerep Forduljon a alkatrészegység és/vagy a szakkereskedőjéhez. tömítés(ek) kopottak ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 117: Ersatzteile / Spare Parts
Always take a note of the machine type, spare parts number and part name. We recommend to copy the spare parts diagram and mark the spare part you need. You find the order address in the preface of this operation manual. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 118 Félreértések elkerülése végezz azt javasoljuk, hogy a pótalkatrész rendeléshez mellékelje a pótalkatrész rajzának másolatát, amelyen a pótalkatrészt egyértelműen megjelölte. A rendelési címet ennek a dokumentációnak az előszójában, az ügyfélszolgálati címek között találja. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 119 ¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. 71.2 Explosionszeichnung / Explosion Drawing / Výkres dielov / Rozpadový výkres / Razstavljena risba / Rastavljeni nacrt ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 120: Parts List
¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. Partslist ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 121: Explosionszeichnung Stahlblechabdeckung / Explosion Drawing Steel Guard
Explosionszeichnung Stahlblechabdeckung / Explosion Drawing Steel Guard / Výkres dielov krytov / Rozpadový výkres krytů / Razstavljena risba za jekleni zaščitni pokrov / Rastavljeni nacrt poklopca od čeličnog lima Parts List Parts List Steel Guard ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 122: Eg-Konformitätserklärung / Ce-Declaration Of Conformity
HOLZSPALTER / LOG SPLITTERS / ŠTIEPAČ DREVA / ŠTÍPAČ DŘEVA / CEPILNIK LESA / STROJ ZA CIJEPANJE DRVA / FAHASÍTÓ GÉP Typ / model ZI-HS5TN / ZI-HS7TU EG-Richtlinien / EC-directives / EC- smernice / Směrnice ES / ES-direktive /Direktive EZ-a • 2006/42/EG •...
Seite 123: Gewährleistung (De)
AQUÍ. GEWÄHRLEISTUNG (DE) 1.) Gewährleistung: Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails...
Seite 124: Warranty Guidelines (En)
WARRANTY GUIDELINES (EN) 1.) Warranty: Company ZIPPER Maschinen GmbH grants for mechanical and electrical components a warranty period of 2 years for amateur use; and warranty period of 1 year for professional use, starting with the purchase of the final consumer. In case of defects during this period, which are not excluded by paragraph 3, ZIPPER will repair or replace the machine at its own discretion.
Seite 125 ZÁRUČNÉ PODMIENKY (SK) 1.) Záruka: Spoločnosť ZIPPER Maschinen poskytuje záruku na mechanické a elektrické časti stroja v trvaní 2 rokov na súkromné použitie výrobku a v dĺžke 1 rok pri použití pre účel podnikania, a to počnúc dátumom nákupu stroja. V prípade výskytu poruchy v priebehu záručnej doby, ktorá sa nevyskytla za okolností...
Seite 126 ZÁRUČNÍ PODMÍNKY (CZ) 1.) Záruka: Firma ZIPPER Maschinen poskytuje záruku na mechanické a elektrické součásti stroje po dobu 2 let v případě použití stroje pro hobby účely; pro komerční účely pak 1 rok od pořízení. V případě vzniku vady v rámci záruční doby, která výlučně neodpovídá ustanovením podle bodu 3, provede firma Zipper po posouzení...
Seite 127 GARANCIJA (SL) 1.) Garancija: Firma ZIPPER Maschinen daje 2-letno garancijo na mehanske in električne sestavne dele za neprofesionalno uporabo. Za profesionalno uporabo daje 1-letno garancijo. Garancija začne teči od dneva nakupa s strani končnega uporabnika/kupca. Če se v tem obdobju pokažejo na stroju napake, ki se ne nanašajo na primere, ki so navedeni v točki 3, bo firma Zipper po lastni presoji popravila ali...
Seite 128 JAMSTVO (HR) 1.) Jamstvo: Tvrtka ZIPPER Maschinen na mehaničke i električne dijelove daje jamstvo u trajanju od 2 godine za neprofesionalnu primjenu; za profesionalnu primjenu daje se jamstvo od 1 godine, počevši od dana kad ga je krajnji korisnik/kupac kupio. Ako se u tom razdoblju utvrde nedostaci koji nisu navedeni u iznimkama u točki 3, tvrtka Zipper će prema vlastitoj prosudbi popraviti ili zamijeniti uređaj.
Seite 129 JÓTÁLLÁS (HU) 1.) Jótállás: A ZIPPER Maschinen cég a mechanikus és elektromos szerelési egységekre 2 év jótállást biztosít, hobbiszerű használat esetén; ipari használat esetén a jótállás időtartama 1 év, amely időtartam a termék végfelhasználó/ügyfél általi megvásárlásával kezdődik. Ha a megadott időszakon belül olyan hiányosságok lépnek fel, amelyek nem a 3.
Seite 130: Produktbeobachtung | Product Monitoring
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 131 D ě k u j e m e z a V a š i s p o l u p r á c i ! / Ď a k u j e m e z a V a š u s p o l u p r á c u ! KONTAKT: Z.I.P.P.E.R MASCHINEN 4707 Schlüsslberg, Gewerbepark 8 AUSTRIA Tel :+43 7248 61116 700 Fax:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 132 Z a h v a l j u j e m o s e V a m z a s o d e l o v a n j e ! / H v a l a V a m n a s u r a d n j i ! KONTAKTNI NASLOV 7 ADRESA ZA KONTAKT: Z.I.P.P.E.R MASCHINEN GmbH 4707 Schlüsslberg, Gewerbepark 8 AUSTRIJA Tel :+43 7248 61116 700 Faks:+43 7248 61116 720 info@zipper-maschinen.at ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
Seite 133 ¡ERROR! UTILICE LA PESTAÑA INICIO PARA APLICAR ÜBERSCHRIFT 1 AL TEXTO QUE DESEA QUE APAREZCA AQUÍ. ZIPPER MASCHINEN GmbH www.Zipper-Maschinen.at ZI-HS5TN; ZI-HS7TU...
