Zodiac Z200 Installations- Und Gebrauchsanweisung
Vorschau anzeigen
Andere Handbücher für Z200:
- Bedienungsanleitung (24 Seiten) ,
- Montage- und gebrauchsanleitung (20 Seiten) ,
- Bedienungsanleitung (20 Seiten)
Quicklinks
Nur eine in den betreffenden technischen Bereichen (Elektrik, Hydraulik oder Kältetechnik) qualifizierte Person
ist befugt, diese Installation auszuführen. Andernfalls kann das Unternehmen Zodiac Pool Care Europe nicht
verantwortlich gemacht werden. Die Produktgarantie kann im Fall einer Nichteinhaltung der Installations- und
Nutzungsbedingungen (wie sie in unseren allgemeinen Verkaufsbedingungen definiert sind) erlöschen.
Vor jedem Eingriff an der Maschine ist sicherzustellen, dass sie außer Spannung und vor einem Wiedereinschalten
geschützt ist.
Kompatible Modelle
Modelle
Ab der Serien-Nr. (siehe Typenschild der Wärmepumpe)
Z200
1A64000001
JD PAC
1A64000001
EVERPAC
1A64000001
Packungsinhalt

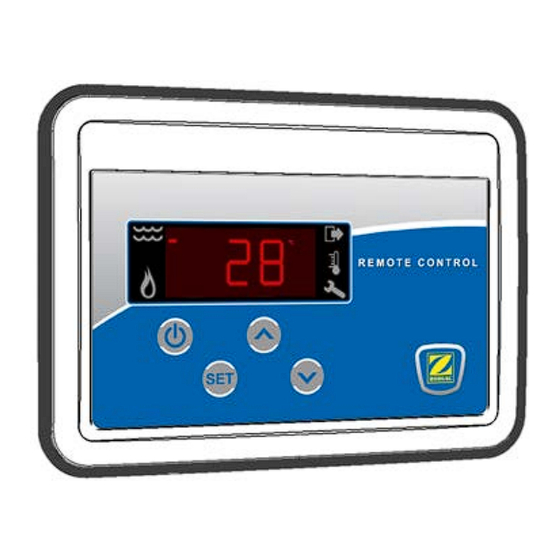

Fernbedienung
Technische Daten
Schutzart
Maße: Breite/Höhe/Tiefe
Maximaler Verbindungsabstand
• Das Kabel darf nicht mit anderen Kabeln 230 V oder 400 V verlegt werden, um jedes Risiko einer Störung
der Signale zu vermeiden.
• Das Gerät muss in einem vor Frost geschützten Innenraum installiert werden.
• Das Gerät darf nicht in der Nähe einer Wärmequelle (Heizkörper, Kamin, Gebläsegitter usw.) oder in einem
Poolraum mit chlorgesättigter Luft installiert werden.
H0469800.A - DE - 2014-04
1B64000001
1B64000001
1B64000001
Verteiler
Clips (x4)
Fernbedienung
Installations- und Gebrauchsanweisung
Deutsch
1C64000001
1C64000001
1C64000001
Kabel 30 cm
IP X2
145 x 105 x 45 mm
20 Meter
DE
1D64000001
1D64000001
1D64000001
Kabel 20 m
1
Verwandte Anleitungen für Zodiac Z200
Inhaltszusammenfassung für Zodiac Z200
- Seite 1 Nur eine in den betreffenden technischen Bereichen (Elektrik, Hydraulik oder Kältetechnik) qualifizierte Person ist befugt, diese Installation auszuführen. Andernfalls kann das Unternehmen Zodiac Pool Care Europe nicht verantwortlich gemacht werden. Die Produktgarantie kann im Fall einer Nichteinhaltung der Installations- und Nutzungsbedingungen (wie sie in unseren allgemeinen Verkaufsbedingungen definiert sind) erlöschen.
- Seite 2 Anschlussschaltplan Digitale Anzeige Fernbedienung Verteiler C30cm Kabel 30 cm C20m Kabel 20 m Fernbedienung kompatible Wärmepumpe Installation 1) Öffnen Sie die Fernbedienung. 2) Führen Sie ein Ende des Kabels von 20 m in die Kabeltülle ein. 3) Befestigen Sie den hinteren Teil der Fernbedienung mit Schrauben (nicht mitgeliefert) an einer Wand.
- Seite 3 9) Clipsen Sie den Verteiler auf den 4 zuvor installierten Clips auf. 8) Installieren Sie die 4 Clips unterhalb 10) Trennen Sie das Kabel von der Karte der Wärmepumpe ab der Karte der Wärmepumpe. und schließen Sie es an der oberen Buchse des Verteilers an. 11) Schließen Sie an der mittleren Buchse des 12) Schließen Sie das Kabel von 20 m an der unteren Buchse Verteilers das mitgelieferte Kabel von 30 cm an, dann...
