Instruction Leaflet IL01301050E
gültig ab Juni 2011
Schritt 7 (NF Frame Only): Nur für Schalter in Ausfahrtechnik:
Schrauben Sie die in Schritt 3 gelöste Halteklammer zur Sicherung
der Steuerleitungsanschlüsse mit den drei entfernten Halteschrauben
wieder an. Beginnen Sie mit der mittleren Schraube.
A
nmerrung:
Sollten sich bei der Montage Anschlüsse gelöst haben,
dann befestigen Sie diese wieder.
Schritt 8: Legen Sie die Frontabdeckung mit der Vorderseite nach
unten auf eine geeignete Arbeitsfläche. Bohren Sie ein Loch für
den Schließzylinder in die Frontabdeckung. Eine entsprechende
Bohrmarkierung befindet sich auf der Innenseite der Frontabdeckung.
Nutzen Sie einen Handbohrer, vorzugsweise mit 24mm Durchmesser.
Entgraten Sie die Kanten. Stellen Sie sicher, dass die Frontabdeckung
und die Arbeitsfläche gesäubert sind, bevor Sie fortfahren.
Schritt 9: Bringen Sie die Frontabdeckung wieder an. Entfernen Sie die
Schutzfolie von der Rückseite des Isolierrings (A) und kleben Sie ihn
auf die Frontabdeckung um das Schloss.

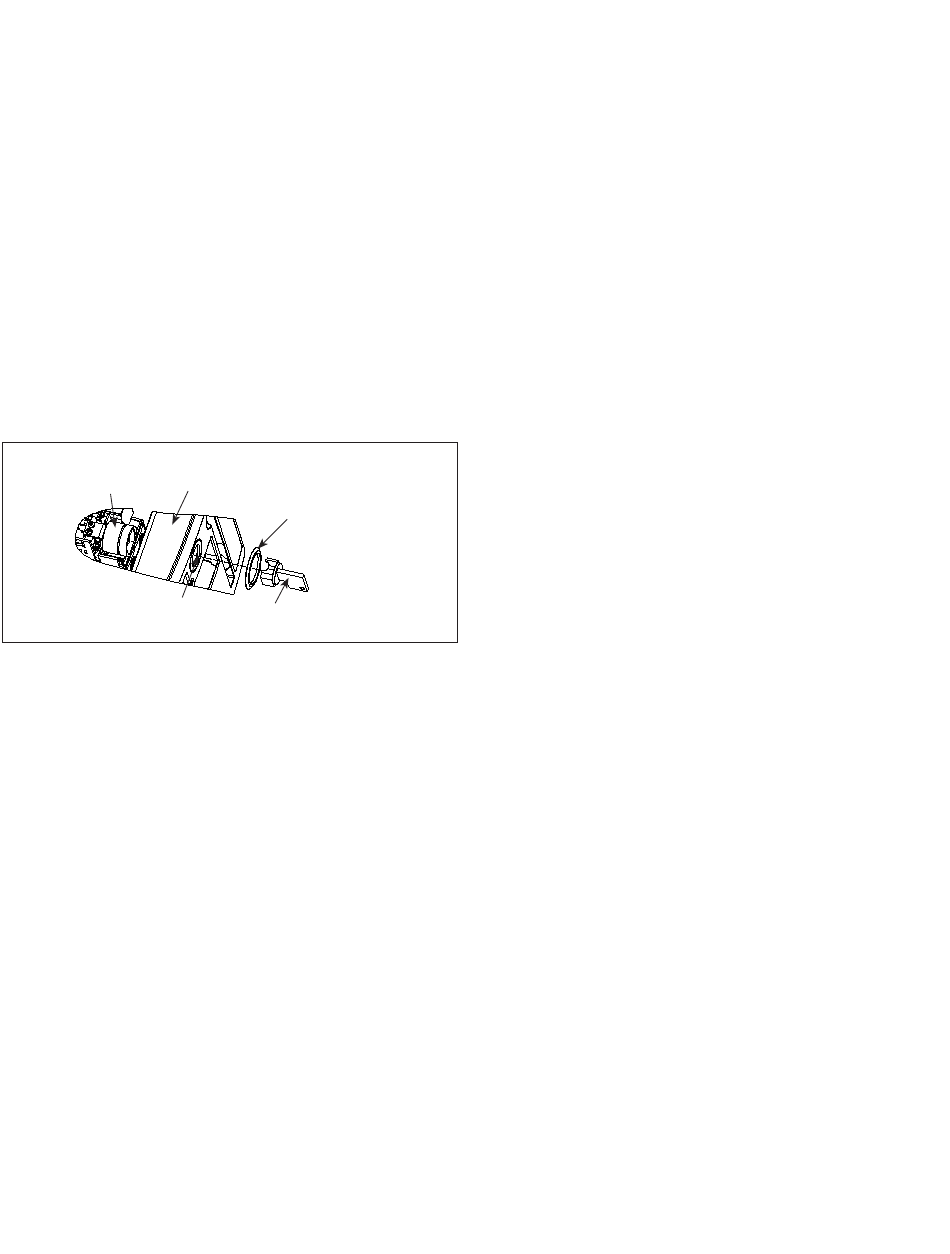

Montierte
Verriegelung
Frontabdeckung
gebohrtes
Loch
Abbildung 7.
Schritt 9
Schritt 10: Führen Sie eine Funktionsprüfung durch:
1. Schalten Sie den Schalter aus. Drehen Sie den Schlüssel nach links.
Entfernen Sie den Schlüssel. Spannen Sie den Federkraftspeicher
mit dem Handhebel.
2. Prüfen Sie, ob sich der Schalter einschalten lässt. Dies darf nicht
der Fall sein.
3. Stecken Sie den Schlüssel ein und drehen Sie ihn um 90 Grad nach
rechts. Prüfen Sie, ob sich der Schalter einschalten lässt. Dies muss
nun der Fall sein.
Abschnitt 3: Entfernen der Verriegelung Sicheres
AUS
Um die Verriegelung zu entfernen, führen Sie die Schritte 1, 2 und 3
aus. Schrauben Sie nun die Montageplatte ab und entnehmen Sie die
Verriegelung. Schrauben Sie die Haltklemme wieder an (siehe Schritt
7) und bringen Sie die Frontabdeckung wieder an.
4
EATON CORPORATION www.eaton.com
Selbstklebender
Isolierring (A)
Schlüssel
Montageanweisung für Series NRX
Castell Verriegelung Sicheres AUS
