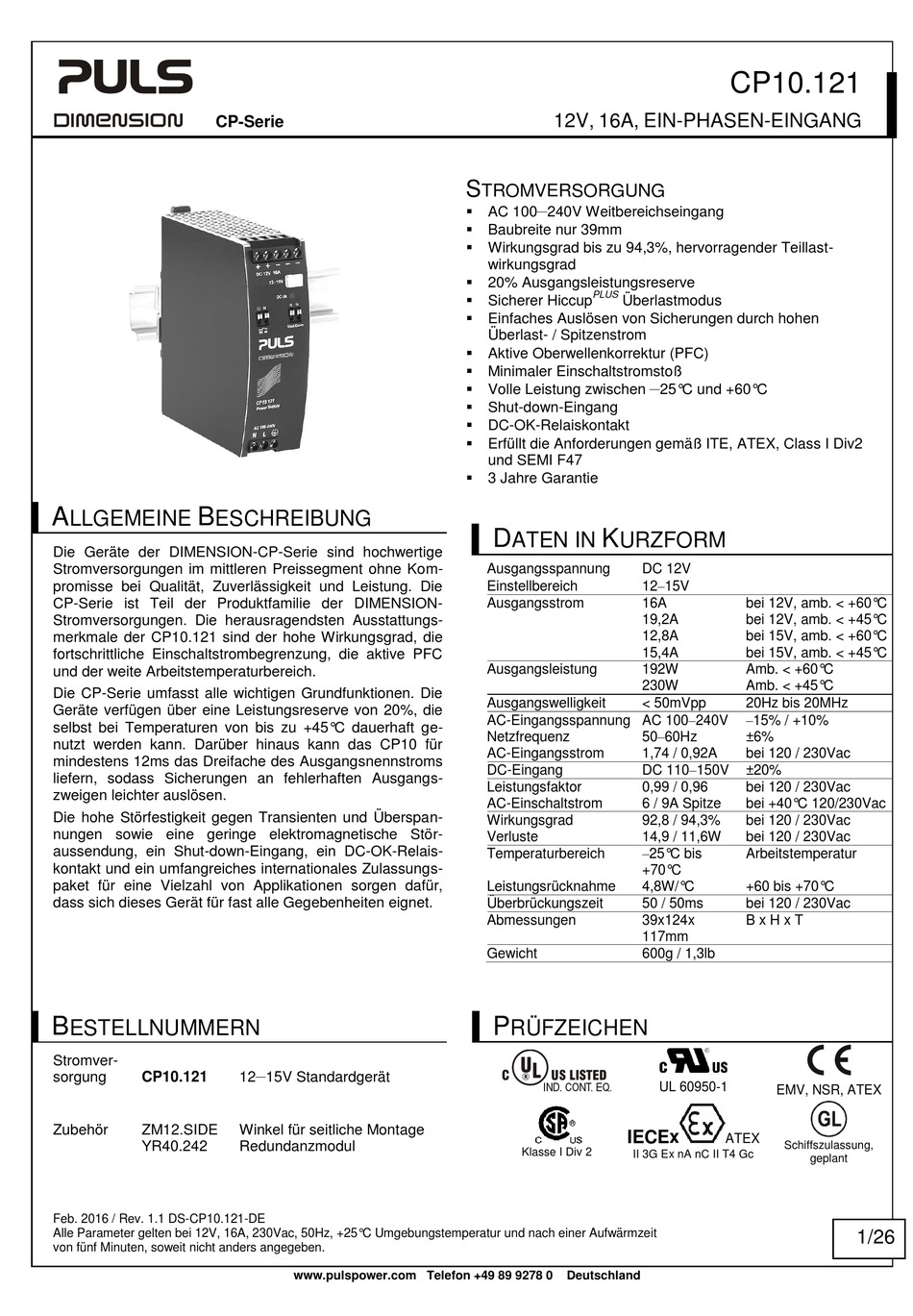

PULS Dimension CP Serie Bedienungsanleitung

CP-Serie
A B
LLGEMEINE ESCHREIBUNG

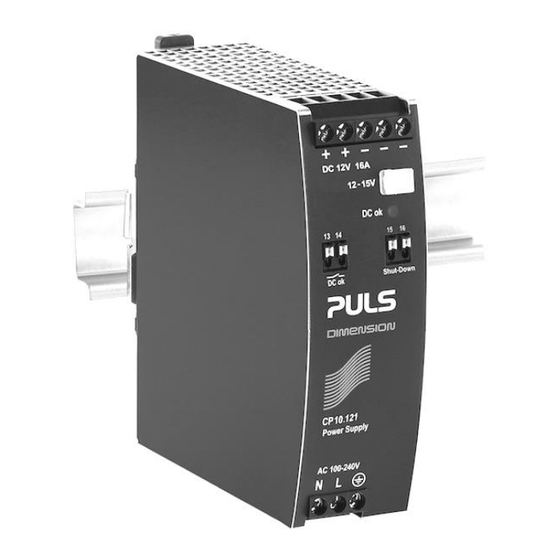

Die Geräte der DIMENSION-CP-Serie sind hochwertige
Stromversorgungen im mittleren Preissegment ohne Kom-
promisse bei Qualität, Zuverlässigkeit und Leistung. Die
CP-Serie ist Teil der Produktfamilie der DIMENSION-
Stromversorgungen. Die herausragendsten Ausstattungs-
merkmale der CP10.121 sind der hohe Wirkungsgrad, die
fortschrittliche Einschaltstrombegrenzung, die aktive PFC
und der weite Arbeitstemperaturbereich.
Die CP-Serie umfasst alle wichtigen Grundfunktionen. Die
Geräte verfügen über eine Leistungsreserve von 20%, die
selbst bei Temperaturen von bis zu +45°C dauerhaft ge-
nutzt werden kann. Darüber hinaus kann das CP10 für
mindestens 12ms das Dreifache des Ausgangsnennstroms
liefern, sodass Sicherungen an fehlerhaften Ausgangs-
zweigen leichter auslösen.
Die hohe Störfestigkeit gegen Transienten und Überspan-
nungen sowie eine geringe elektromagnetische Stör-
aussendung, ein Shut-down-Eingang, ein DC-OK-Relais-
kontakt und ein umfangreiches internationales Zulassungs-
paket für eine Vielzahl von Applikationen sorgen dafür,
dass sich dieses Gerät für fast alle Gegebenheiten eignet.
B
ESTELLNUMMERN
Stromver-
sorgung CP10.121
Zubehör ZM12.SIDE
YR40.242
Feb. 2016 / Rev. 1.1 DS-CP10.121-DE
Alle Parameter gelten bei 12V, 16A, 230Vac, 50Hz, +25°C Umgebungstemperatur und nach einer Aufwärmzeit
von fünf Minuten, soweit nicht anders angegeben.
–
12 15V Standardgerät
Winkel für seitliche Montage
Redundanzmodul
www.pulspower.com Telefon +49 89 9278 0
12V, 16A, EIN-PHASEN-EINGANG
S
TROMVERSORGUNG
–
 AC 100
240V Weitbereichseingang
 Baubreite nur 39mm
 Wirkungsgrad bis zu 94,3%, hervorragender Teillast-
wirkungsgrad
 20% Ausgangsleistungsreserve
PLUS
 Sicherer Hiccup
Überlastmodus
 Einfaches Auslösen von Sicherungen durch hohen
Überlast- / Spitzenstrom
 Aktive Oberwellenkorrektur (PFC)
 Minimaler Einschaltstromstoß
 Volle Leistung zwischen
 Shut-down-Eingang
 DC-OK-Relaiskontakt
 Erfüllt die Anforderungen gemäß ITE, ATEX, Class I Div2
und SEMI F47
 3 Jahre Garantie
D K
ATEN IN URZFORM
Ausgangsspannung
Einstellbereich
Ausgangsstrom
Ausgangsleistung
Ausgangswelligkeit
AC-Eingangsspannung AC 100–240V
Netzfrequenz
AC-Eingangsstrom
DC-Eingang
Leistungsfaktor
AC-Einschaltstrom
Wirkungsgrad
Verluste
Temperaturbereich
Leistungsrücknahme
Überbrückungszeit
Abmessungen
Gewicht
P
RÜFZEICHEN
IND. CONT. EQ.
IECEx
Klasse I Div 2
II 3G Ex nA nC II T4 Gc
Deutschland
CP10.121
–
25°C und +60°C
DC 12V
12–15V
16A bei 12V, amb. < +60°C
19,2A bei 12V, amb. < +45°C
12,8A bei 15V, amb. < +60°C
15,4A bei 15V, amb. < +45°C
192W Amb. < +60°C
230W Amb. < +45°C
< 50mVpp 20Hz bis 20MHz
–15% / +10%
50–60Hz ±6%
1,74 / 0,92A bei 120 / 230Vac
DC 110–150V ±20%
0,99 / 0,96 bei 120 / 230Vac
6 / 9A Spitze bei +40°C 120/230Vac
92,8 / 94,3% bei 120 / 230Vac
14,9 / 11,6W bei 120 / 230Vac
–25°C bis
Arbeitstemperatur
+70°C
4,8W/°C +60 bis +70°C
50 / 50ms bei 120 / 230Vac
39x124x B x H x T
117mm
600g / 1,3lb
UL 60950-1
EMV, NSR, ATEX
ATEX
Schiffszulassung,
geplant
1/26
