Whispbar K334W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 7C
x 2
x 4
x 2
x 4

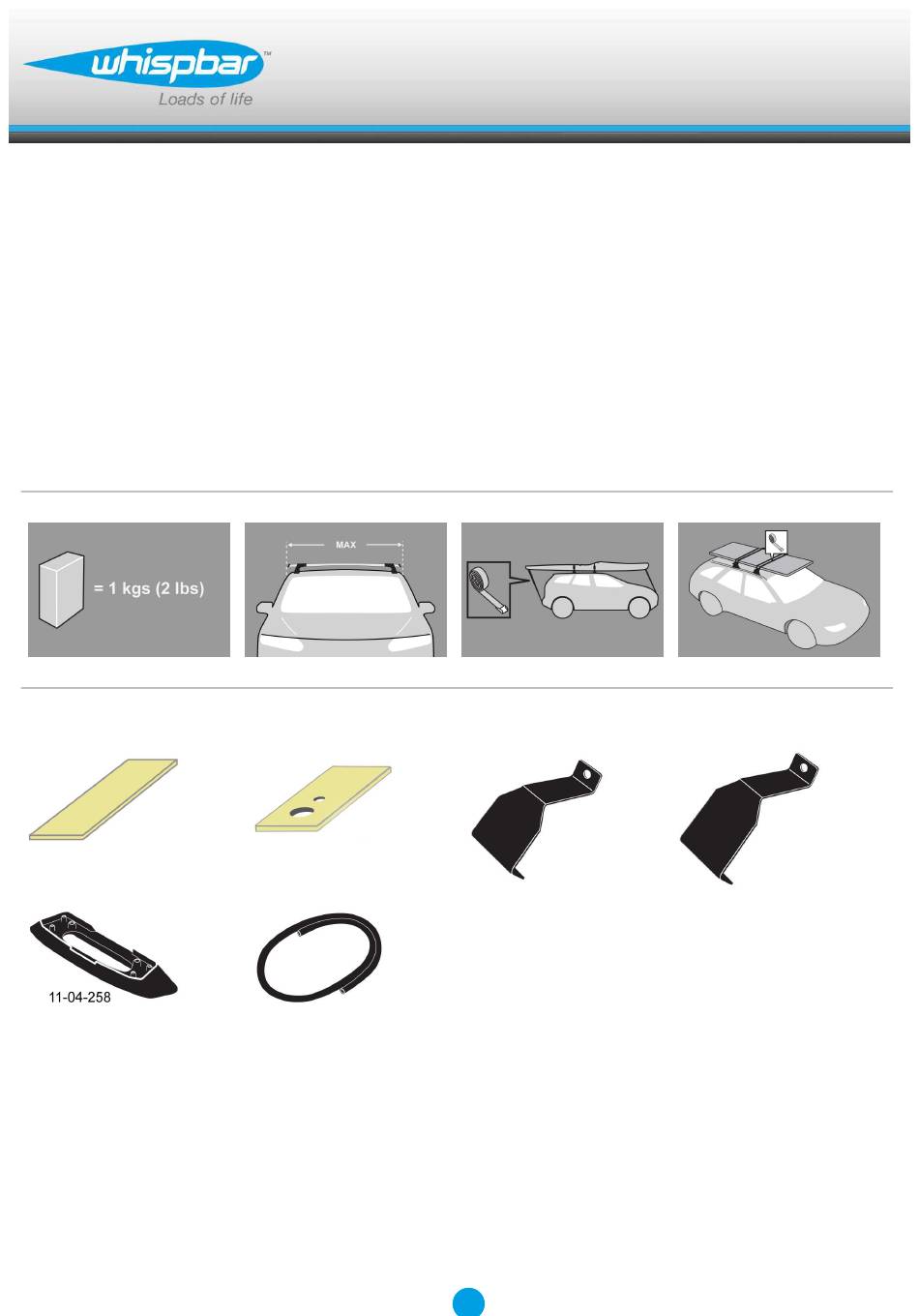

1
Fitting Kit
x 2
K334W
x 2
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K334W
Inhaltszusammenfassung für Whispbar K334W
- Seite 1 K334W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 13 Fitting Kit K334W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 14 Fitting Kit K334W Abdeckungen mit Schlüsseln abnehmen. Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.).
- Seite 15 Fitting Kit K334W Stellschraube entfernen. Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Es ist wichtig, die Klammern an der richtigen Position am Fahrzeug anzubringen. Die Buchstaben beziehen sich auf die in die Klammern eingestanzten Teilenummern. Klammer-Teilenummern: A = 450A...
- Seite 16 Fitting Kit K334W An jedem Fuß eine Klammer befestigen. ACHTUNG: Einige Klammern tragen Hinweise zur Montageposition (z.B. "vorne rechts"). Stellschraube so wieder einsetzen, dass sie durch die Öffnung in der Klammer geht. Stellschraube nicht wieder festziehen! Gummidichtung aus dem Montagekit auf...
- Seite 17 Fitting Kit K334W Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Befestigung Setzen Sie den Querträger auf das Fahrzeug. Der empfohlene Mindestabstand zwischen den Trägern beträgt 700 mm (sofern nicht anders angegeben). Im hinteren Teil dieser Bedienungsanleitung finden Sie Informationen speziell für Ihr Fahrzeug.
- Seite 18 Fitting Kit K334W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Befestigungsschrauben an beiden Schenkeln gleichmäßig anziehen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 19 Fitting Kit K334W Abdeckungen aufsetzen und mit Schlüsseln verschließen (s. Abb.). Die Türdichtung unter Spannung setzen. (Mk5 nur) Messen Sie die Türen wie abgebildet, um den richtigen Sitz der Türdichtung zu prüfen. Wiederholen Sie den Vorgang für alle Türen. Vergewissern Sie sich, dass die...
- Seite 20 Fitting Kit K334W Montieren Sie die Türdichtung. Prüfen Sie den Sitz. ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 21: Sicherheitshinweise & Tipps
Fitting Kit K334W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 22 Fitting Kit K334W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
- Seite 77 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
