Whispbar K331W Montageanleitung

Basisträgersystem
Vorschau ausblenden Andere Handbücher für K331W:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13

Quicklinks

Diese Anleitung herunterladen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок
Revision No: 4C
x 4
x 4
1
Fitting Kit
x 4
K331W
x 4

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Whispbar K331W

Inhaltszusammenfassung für Whispbar K331W

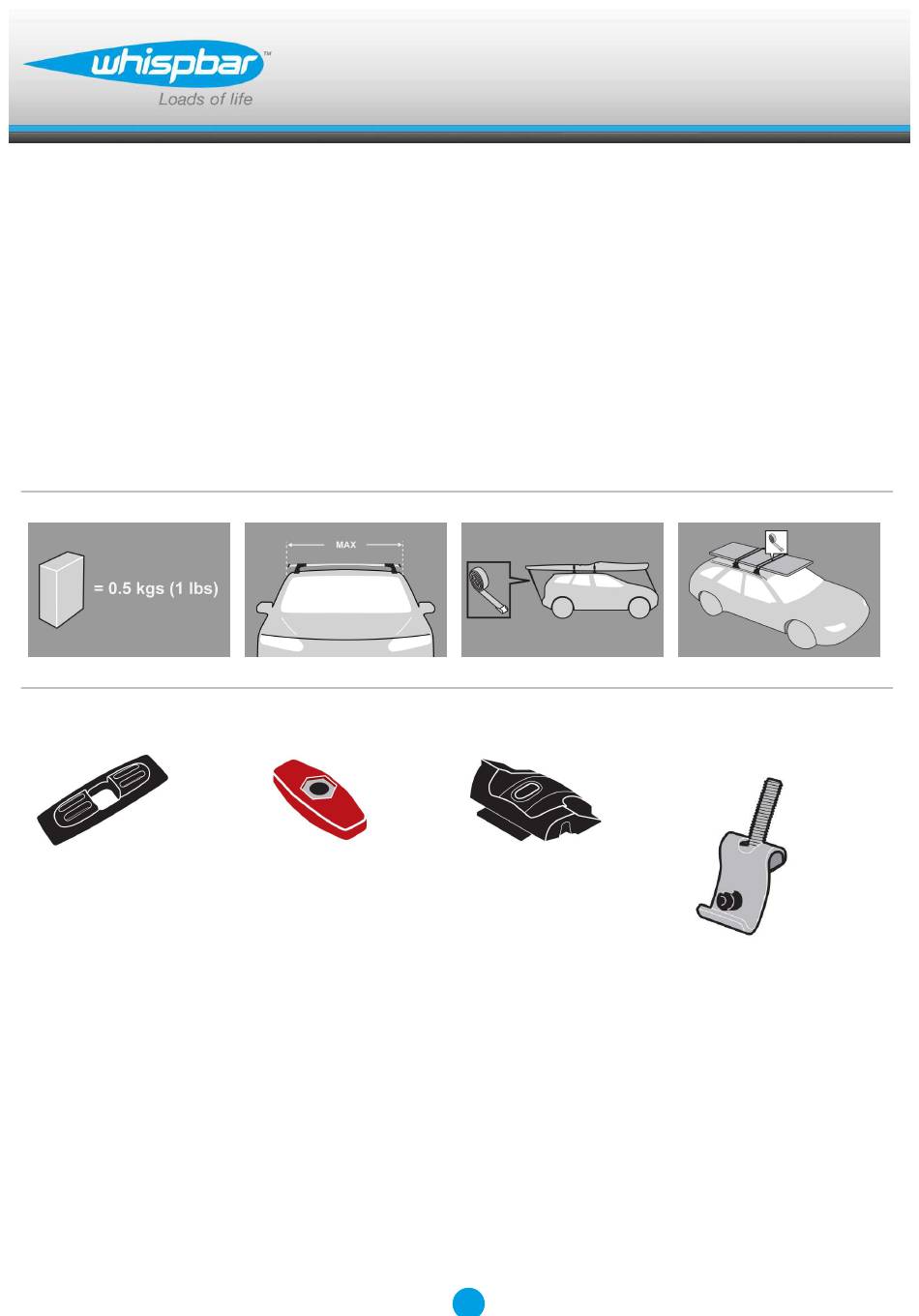

  • Seite 1 K331W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
  • Seite 2 Fitting Kit K331W MAX kgs (lbs) Toyota Land Cruiser Prado , 5dr SUV 03-09 75 kgs (165 lbs) 75 kgs (165 lbs) Land Cruiser Prado GX, 5dr SUV Dec 09-+ 75 kgs (165 lbs) 100 kgs (220 lbs) Land Cruiser Prado , 5dr SUV Mar 03-Nov 09...
  • Seite 3 Fitting Kit K331W Lexus LX470 , 5dr SUV Apr 98-Jul 07 75 kgs (165 lbs) 75 kgs (165 lbs) LX470 , 5dr SUV May 98-Oct 07 75 kgs (165 lbs) 75 kgs (165 lbs) Suzuki SX4 , 5dr Hatch 06-+...

  • Seite 4: First Time Installation

    Fitting Kit K331W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. This kit fits type A, B, C and D. These instructions show type A crossbar fitted. They also apply to type B, C and D.
  • Seite 5 Fitting Kit K331W Use hex screwdriver to reverse adjusting screw 10 turns. Press adjusting screw and pull crossbar legs out. Refer to the crossbar instructions for crossbar adjustment. Ensure each end of the crossbar is adjusted equally. Adjust crossbar in or out to suit vehicle.
  • Seite 6 Fitting Kit K331W Tighten adjusting screw to 5 Nm (3.7 ft lb). Remove plastic clamp block by gripping bar leg with fingers and push firmly with thumbs until clamp block drops out behind leg. Select plastic internal block (from fitting kit) and insert into foot.
  • Seite 7 Fitting Kit K331W Fit rubber pad (supplied with crossbar) to foot. Make sure the pad fits into the holes underneath the foot. Repeat for all legs. Fitment Open or remove fixed-point covers. Fixed point may vary to those pictured. Hook clamps into the fixed points on the...
  • Seite 8 Fitting Kit K331W Ensure internal clamp sits upright. Repeat for all four positions. Place ditch mould insert over the clamp. Mount crossbars over clamps.
  • Seite 9 Fitting Kit K331W Tighten the red plastic knob. The side with the nut showing should be facing up. Ensure the red plastic knob is in the position shown when fully tightened. Repeat for all legs. Check crossbar is securely attached to the vehicle.
  • Seite 10 Fitting Kit K331W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.

  • Seite 11: Maintenance

    Fitting Kit K331W Maintenance Clean the car roof and surfaces of the product that will be in contact with the car roof. Follow the fitting instructions for fitting the product to your vehicle. Make sure all steps are carried out in order.
  • Seite 12 Fitting Kit K331W Keep the product clean and maintained. Never drive into a car wash with the roof rack system fitted. Lubricate locks and adjusting screws at regular intervals. Remove the products from the vehicle when not in use. Make sure all loose parts are stored safely.
  • Seite 13 Fitting Kit K331W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
  • Seite 14 Fitting Kit K331W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
  • Seite 15 Fitting Kit K331W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
  • Seite 16 Fitting Kit K331W Montieren Sie das Gummi-Pad (wird zusammen mit der Querstange geliefert) an dem Fuß. Achten Sie darauf, dass die Pads in die Öffnungen unter den Füßen passen. Montage bei allen Beinen wiederholen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen.
  • Seite 17 Fitting Kit K331W Stellen Sie sicher, dass die Klammer innen aufrecht sitzt. Dies an allen vier Punkten wiederholen. Platzieren Sie die Dachrillenleiste über der Klammer. Montieren Sie die Querstange über der Dachrillenklammer.
  • Seite 18 Fitting Kit K331W Rote Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der rote Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
  • Seite 19 Fitting Kit K331W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!

  • Seite 20: Sicherheitshinweise & Tipps

    Fitting Kit K331W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
  • Seite 21 Fitting Kit K331W Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056...

  • Seite 22: Primera Instalación

    Fitting Kit K331W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Este kit se adecua a los tipos A, B, C y D.
  • Seite 23 Fitting Kit K331W Utilice la llave Allen para desatornillar los tornillos de ajuste en 10 vueltas. Presione el tornillo de ajuste y tire de los pies de la barra hacia fuera. Consulte las instrucciones de montaje de las barras para su ajuste.
  • Seite 24 Fitting Kit K331W Apriete el tornillo de ajuste a 5Nm (3.7 ft lb). Retire las pieza central asegurando el pié de la barra con los dedos empujando firmemente con lo pulgares la pieza centralhasta salir del interior del pie de la barra.

  • Seite 25: Montaje

    Fitting Kit K331W Ajuste la almohadilla de goma (suministrada con las barras) a la base del pie de la barra. Asegúrese de que la almohadilla encaja correctamente en la base del pie de la barra. Repita para todos los pies de barra.
  • Seite 26 Fitting Kit K331W Asegúrese de que el gancho queda correctamente posicionado. Repita para todas las cuatro posiciones. Ponga la pieza sobre el gancho. Monte las barras de techo sobre los ganchos.
  • Seite 27 Fitting Kit K331W Apriete la rosca roja de plástico. El lado con la tuerca visible debe estar hacia arriba. Asegúrese de que la rosca roja de plástico esté en la posición demostrada. Repita para todos los pies de barra. Asegúrese de que la barra esté fijada al vehículo de forma segura.
  • Seite 28 Fitting Kit K331W ATENCIÓN: Verifique regularmente si los tornillos están apretados.

  • Seite 29: Mantenimiento

    Fitting Kit K331W Mantenimiento Limpie el techo del vehículo y las superfícies del producto que estarán en contacto con el techo. Siga las instrucciones de montaje para la instalación del producto en su vehículo. Asegúrese de que todos los pasos se siguen correctamente.
  • Seite 30 Fitting Kit K331W Tenga en cuenta que la altura total del vehículo se incrementa cuando se llevan cargas verticales. Los accesorios deben estar cerrados en el transporte siempre que tengan cerraduras. Verifique y reemplace las piezas desgastadas o defectuosas. Mantenga el producto limpio y con mantenimiento regular.

  • Seite 31: Première Installation

    Fitting Kit K331W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Ce kit correspond aux types A, B, C et D. Ces instructions montrent la barre transversale de type A posée. Elles correspondent également aux types B, C et...
  • Seite 32 Fitting Kit K331W Utiliser le tournevis cruciforme pour repositionner la vis de réglage et faire 10 tours. Appuyer sur la vis de réglage et extraire les pieds de la barre transversale. Consulter les instructions de la barre transversale pour la régler.
  • Seite 33 Fitting Kit K331W Serrer la vis de réglage jusqu'à 5 Nm (3.7 ft lb). Ôter le collier de serrage en plastique en saisissant la patte de la barre avec les doigts puis pousser fermement avec les pouces jusqu'à ce que le collier de serrage passe derrière la patte.

  • Seite 34: Montage

    Fitting Kit K331W Placer le coussin en caoutchouc (Livré avec les barres transversales) sur le pied. S'assurer que le coussin s'intègre dans les orifices sous le pied. Répéter l'opération pour tous les pieds. Montage Ouvrir ou retirer les couvercles à point fixe.
  • Seite 35 Fitting Kit K331W Veiller à ce que la fixation interne soit posée bien droite. Répéter l'opération pour les quatre positions. Placer l'élément encastré de la moulure sur la fixation. Monter les barres transversales sur les fixations.
  • Seite 36 Fitting Kit K331W Serrer le bouton en plastique rouge. Le côté avec l'écrou apparent doit etre tourné vers l'avant. Veiller à ce que le bouton en plastique rouge soit dans la position indiquée lorsqu'il est totalement serré. Répéter l'opération pour tous les pieds.
  • Seite 37 Fitting Kit K331W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
  • Seite 38 Fitting Kit K331W Maintenance Nettoyer le toit de la voiture et les surfaces des produits qui seront en contact avec le toit de la voiture. Suivre les instructions de montage pour l'installation du produit sur votre véhicule. S'assurer que toutes les étapes sont réalisées dans l'ordre.
  • Seite 39 Fitting Kit K331W Noter que la hauteur totale du véhicule augmente lorsque les charges sont transportées en position verticale. Les produits doivent être verrouillés pendant le transport si ils sont équipés de serrures. Vérifier et remplacer les éléments usés ou défectueux...
  • Seite 40 Fitting Kit K331W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Dette monteringssettet passer type A, B, C og D. Denne bruksanvisningen viser montering av stativ type A. den gjelder også for type B, C og D.
  • Seite 41 Fitting Kit K331W Bruk unbracoskrutrekker for å skru ut justeringsskruen 10 omdreininger. Trykk inn justeringsskruen og dra ut fttene på stativet. Bruk bruksanvisningen for riktig justering av stativet. Forsikre deg om at stativet er justert likt i hver ende i forhold til.
  • Seite 42 Fitting Kit K331W Trekk til justeringskruen med et moment på 5Nm / 3.7 ft lb. Demonter brakettklossen ved å presse bakover. Velg plastblokk for bruk i foten (ligger med monteringssettet) og plasser i foten. Repeter for alle føtter.
  • Seite 43 Fitting Kit K331W Monter gummifot (kommer med stativet) til foten. Forsikre om at gummifoten passer i hullene på foten på tativet. Repeter for alle føtter. Montering Åpne eller fjern dekselet på fix point festet. Festepunktet kan variere i forhold til dem som er avbildet.
  • Seite 44 Fitting Kit K331W Pass på at den innvendige klemmen sitter vertikalt. Repeter for alle ender. Plasser grøftelistinnsatsen over klemmen. Monter tverrstengene over klemmene.
  • Seite 45 Fitting Kit K331W Skru til den røde delen. Enden med mutteren skal være opp. Forsikre deg om at den røde delen er i posisjonen som vist på bildet når den skues til. Repeter for alle føtter. Forsikre om at takstativet er sikkert festte til bilen.
  • Seite 46 Fitting Kit K331W Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
  • Seite 47 Fitting Kit K331W Vedlikehold Rengjør grundig taket og alle overflater på produktet som kommer i kontakt med taket på bilen. Følg bruksanvisningen når du monterer produktet på bilen. Sørg for at trinn følges i rett rekkefølge. Avstanden mellom stengene skal være minimum 700 mm hvis noe annet ikke er spesifisert i bruksanvisningen.
  • Seite 48 Fitting Kit K331W Demonter produktet hvis det ikke er bruk. Sørg for å lagre alle løse deler forsvarlig. Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.no...

  • Seite 49: Primeira Instalação

    Fitting Kit K331W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Este kit serve o tipo A, B, C e D. Estas instruções mostram a barra de tejadilho tipo A montada.
  • Seite 50 Fitting Kit K331W Utilize a chave hexagonal para desapertar o parafuso de ajuste. 10 voltas. Pressione o parafuso de ajuste e puxe os pés da barras para fora. Consulte as Instruções de Montagem das barras de tejadilho para o ajuste da barra.
  • Seite 51 Fitting Kit K331W Aperte parafuso de ajuste a 5Nm / 3.7 ft lb. Retire a peça central segurando o pé da barra com os dedos e empurrando firmemente com os polegares a peça central até esta sair pelo interior do pé da barra.
  • Seite 52 Fitting Kit K331W Ajuste a almofada de borracha (fornecida com as barras) à base do pé da barra. Certifique-se que a almofada encaixa correctamente na base do pé da barra. Repita operação para todos os pés das barras. Montagem Abra ou retire as coberturas dos pontos de fixação no tejadilho do veículo.
  • Seite 53 Fitting Kit K331W Certifique que o gancho assenta correctamente. Repita operação para os quatro pontos de fixação do veículo. Coloque o molde sobre o gancho. Monte as barras de tejadilho sobre os ganchos.
  • Seite 54 Fitting Kit K331W Aperte a rosca plástica vermelha. O lado com a porca visivel deve estar virado para cima. Certifique-se que a rosca plástica de cor vermelha está na posição demonstrada quando totalmente apertada. Repita operação para todos os pés das barras.
  • Seite 55 Fitting Kit K331W ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
  • Seite 56 Fitting Kit K331W Manutenção Limpe o tejadilho do carro e as superficies do produto que estarão em contacto com o tejadilho. Siga as Instruções de Montagem para a colocação do produto no seu veículo. Certifique-se que todos os passos são seguidos correctamente.
  • Seite 57 Fitting Kit K331W Note que a altura total do veículo aumenta quando são transportadas cargas verticais. Os acessórios devem estar trancados durante o transporte sempre que tiverem dispositivos anti-roubo. Verifique e substitua as peças desgastadas ou com defeito. Mantenha o produto limpo e com manutenção regular.

  • Seite 58: Первая Установка

    Fitting Kit K331W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Данный установочный набор подходит к типу A, B, C и D. Данные инструкции показывают...
  • Seite 59 Fitting Kit K331W Используйте шестигранную отвертку чтобы открутить регулировочный винт. Около 10-ти оборотов. Держите регулировочный винт нажатым и потяните упоры поперечных балок на себя. Полное описание регулировки упоров описано в инструкции багажника. Постарайтесь отрегулировать упоры так чтобы они были расположенны на...
  • Seite 60 Fitting Kit K331W Затяните регулировочный винт до 5Nm / 3.7 ft lb. Снимите пластиковый зажимной блок, обхватив ножки поперечины пальцами и с усилием нажимая большими пальцами на зажимной блок, пока он не выпадет с тыльной стороны ножек. Возьмите пластиковый внутренний блок...
  • Seite 61 Fitting Kit K331W Установите резиновые подкладки (предоставленные с поперечными балками) на ножки упоров багажника. Убедитесь что резиновая подкладка полностью смыкается с ножкой упора багажника Повторите на всех упорах. Установка Откройте или снимите крышки со штатных мест установки багажника на автомобиле.
  • Seite 62 Fitting Kit K331W Убедитесь что скобы зацепленные за установочные крючки находятся в вертикальном положении Повторите на всех четырёх установочных местах Положите резиновые подкладки на скобы Установите поперечные балки на резиновые подкладки...
  • Seite 63 Fitting Kit K331W Плотно закрутите красную пластиковую регулировочную ручку. Деталь крепится гайкой наружу. Когда красная ручка затянута, она должна находится в положении идентичном показанному на картинке Повторите на всех упорах. Проверьте, что багажник надежно установлен на автомобиле Используйте ключи чтобы установить и...
  • Seite 64 Fitting Kit K331W ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
  • Seite 65 Fitting Kit K331W Эксплуотация Крыша автомобиля, а также все компоненты набора которые будут с ней соприкосатся должны быть чистыми Следуйте инструкции при установке продукции на ваш автомобиль. Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны...
  • Seite 66 Fitting Kit K331W Всё оборудование с установленными на нём замками должно быть закрыто во время поездки. Если вы заметили что какие либо из компонентов повреждёны или износились, замените их как можно скорее. Старайтесь сохранять ваш багажник в чистом и ухоженном состоянии так как...
  • Seite 67 Fitting Kit K331W Land Cruiser Prado, 5dr SUV 03-09 (EU) 850mm 1340mm 920mm 864mm 841mm 33 7/16ths" 52 3/4ths" 36 1/4ths" 34" 33 1/8ths" Land Cruiser Prado, 5dr SUV Dec 09-+ (NZ) 20mm 830mm 1310mm 935mm 895mm 875mm 0 13/16ths"...
  • Seite 68 Fitting Kit K331W LX470, 5dr SUV May 98-Oct 07 (NZ) 150mm 820mm 1540mm 1040mm 1010mm 980mm 5 7/8ths" 32 5/16ths" 60 5/8ths" 40 15/16ths" 39 3/4ths" 38 9/16ths" Rav 4, 3dr SUV 00-05 (ZA) -440mm 230mm 510mm -17 -5/16ths" 9 1/16ths"...

  • Seite 69: Limitation Of Liability

    Yakima will issue to the original retail purchaser, at Yakima’s option, either a refund equal to the purchase price paid for the product, or a credit to be used toward the purchase of new Whispbar products or rack components.

  • Seite 70: Warranty & Disclaimer

    Make a claim as soon as practicable by contacting the Whispbar dealer from whom you purchased the product, who will give you instructions on how to proceed. If you are unable to contact the Whispbar dealer, or the dealer is not able to remedy the defect, you should contact Yakima as soon as practicable at: Call: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au...
  • Seite 71 Yakima or the Whispbar dealer will be borne by you. Following receipt of the product and purchase invoice or receipt, Yakima or the Whispbar dealer must inspect the product to determine whether the claim falls within the warranty. If: 4.1 the claim falls within the warranty, Yakima will remedy any defects in materials or workmanship becoming apparent during the...
  • Seite 72 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
  • Seite 73 GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
  • Seite 74 En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.

  • Seite 75: Limitation De Responsabilité

    Whispbar auquel il a acheté le produit, qui lui donnera des instructions sur la marche à suivre. Si l'acheteur au détail original n'est pas en mesure de contacter le distributeur de la marque Whispbar, ou si le distributeur n'est pas à même de remédier au défaut, l'acheteur au détail original devra communiquer avec Yakima par e-mail à...
  • Seite 76 La garantie Whispbar couvre les systèmes de porte-charges, les coffres de toit et les accessoires fabriqués par Whispbar et commercialisés sous la marque Whispbar, pour une durée de cinq ans à compter de la date de la remise du produit à l'acheteur au détail d'origine.
  • Seite 77 Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
  • Seite 78 A garantia da Whispbar, que abrange sistemas de transporte de cargas, caixas de tejadilho e acessórios produzidos pela Whispbar e vendidos com o nome comercial Whispbar, tem uma duração de cinco anos a partir da data de entrega do produto (sem defeitos a nível de material e acabamento) ao comprador final original.
  • Seite 79 I. Покрываемые гарантией продукты и область применения Компания Whispbar предоставляет гарантию на отсутствие дефектов материалов и качества изготовления производимых Whispbar и продаваемых с маркой Whispbar багажных систем, устанавливаемых на крыше багажников и аксессуаров на срок до 5 лет с момента поставки продукта первоначальному розничному покупателю.
