Whispbar K386W Montageanleitung
Basisträgersystem
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EN
Fitting Instructions for Basic Carrier
DE
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
FR
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
Revision No: 6F
x 4
x 4
x 2
1

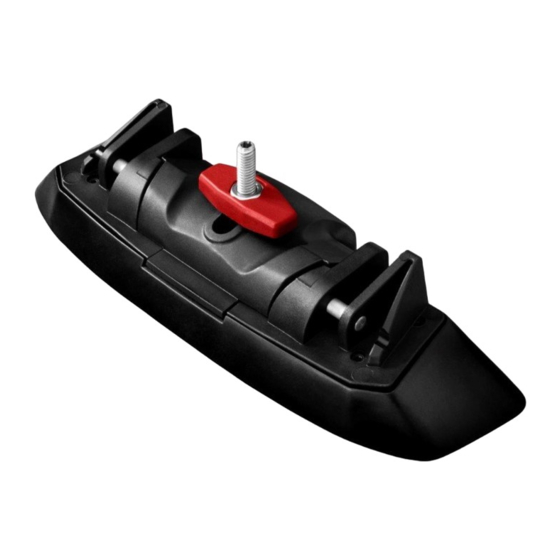

Fitting Kit
x 2
K386W
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K386W
Inhaltszusammenfassung für Whispbar K386W
- Seite 1 K386W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
-
Seite 13: Erstinstallation
Fitting Kit K386W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. - Seite 14 Fitting Kit K386W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 15 Fitting Kit K386W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 16 Fitting Kit K386W Die Teilenummer finden Sie auf der Unterseite des Pads. Buchstaben beziehen sich auf die Pad- Teilenummern und Position. Hinweis: Die Pads können von denen in der Abbildung dargestellten abweichen. Pad-Teilenummer: A = 11-04-222 B = 11-04-223 Gummidichtung aus dem Montagekit auf das Fußteil stecken.
-
Seite 17: Befestigung
Fitting Kit K386W Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Bewahren Sie die Teile an einem sicheren Platz auf. Haken Sie die Klammern in die Fixierungspunkte am Fahrzeug. Stellen Sie sicher, dass die Klammer innen aufrecht sitzt. Dies an allen vier Punkten wiederholen. - Seite 18 Fitting Kit K386W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 19 Fitting Kit K386W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
- Seite 20 Fitting Kit K386W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min.
- Seite 21 Fitting Kit K386W Komponenten regelmäßig überprüfen und defekte oder verschlissene Teile gegen Originalteile ersetzen. Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc.
